FORMATO DE LA HOJA DE DIBUJO ASIGNACIN COMPLETA

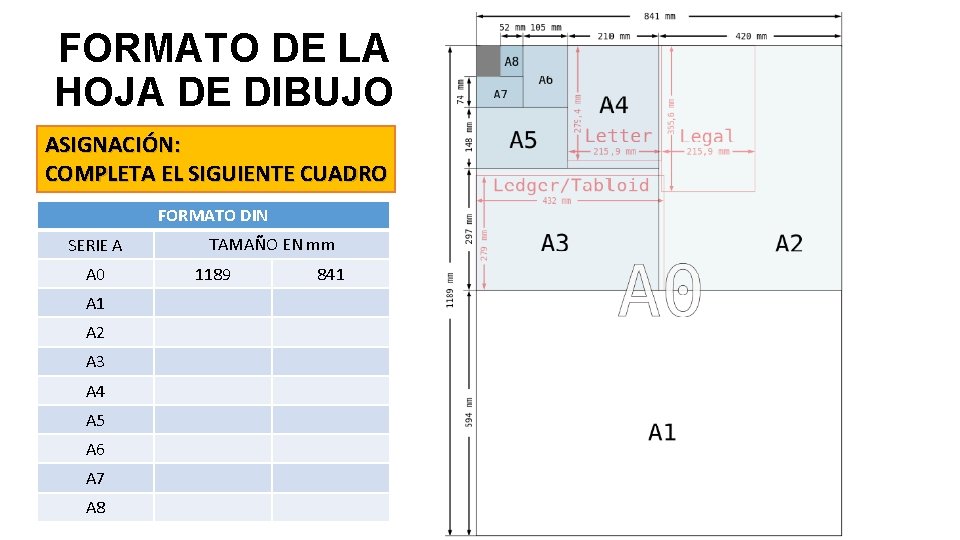

FORMATO DE LA HOJA DE DIBUJO ASIGNACIÓN: COMPLETA EL SIGUIENTE CUADRO FORMATO DIN SERIE A A 0 A 1 A 2 A 3 A 4 A 5 A 6 A 7 A 8 TAMAÑO EN mm 1189 841

FORMATOS A AUTOEVALUACIÓN Verifica tus cálculos correspondientes a la serie A, del formato normalizado para dibujo

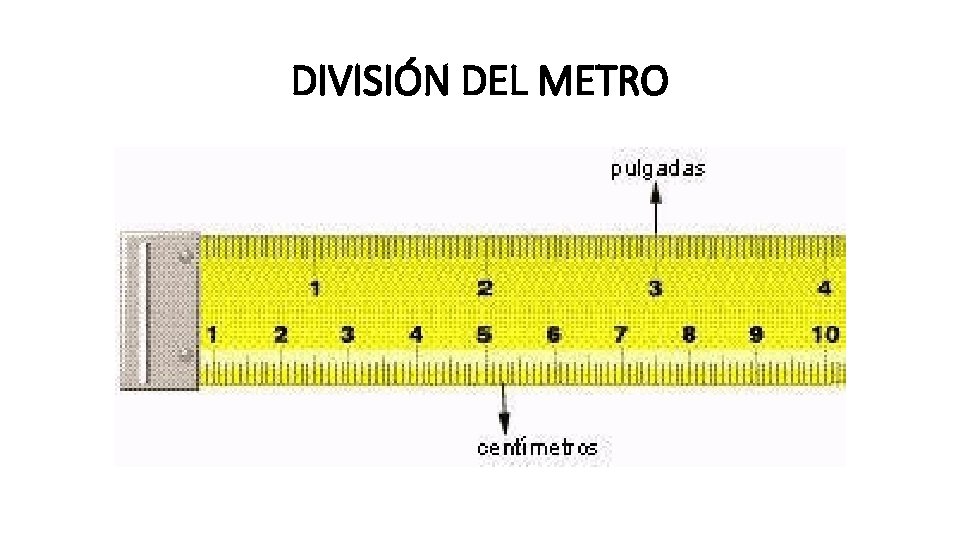

DIVISIÓN DEL METRO

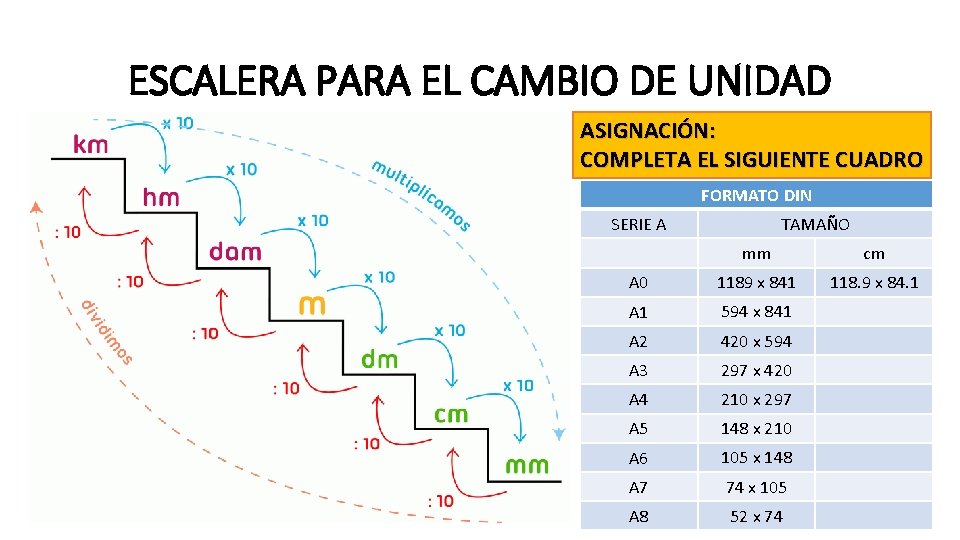

ESCALERA PARA EL CAMBIO DE UNIDAD ASIGNACIÓN: COMPLETA EL SIGUIENTE CUADRO FORMATO DIN TAMAÑO SERIE A mm cm A 0 1189 x 841 118. 9 x 84. 1 A 1 594 x 841 A 2 420 x 594 A 3 297 x 420 A 4 210 x 297 A 5 148 x 210 A 6 105 x 148 A 7 74 x 105 A 8 52 x 74

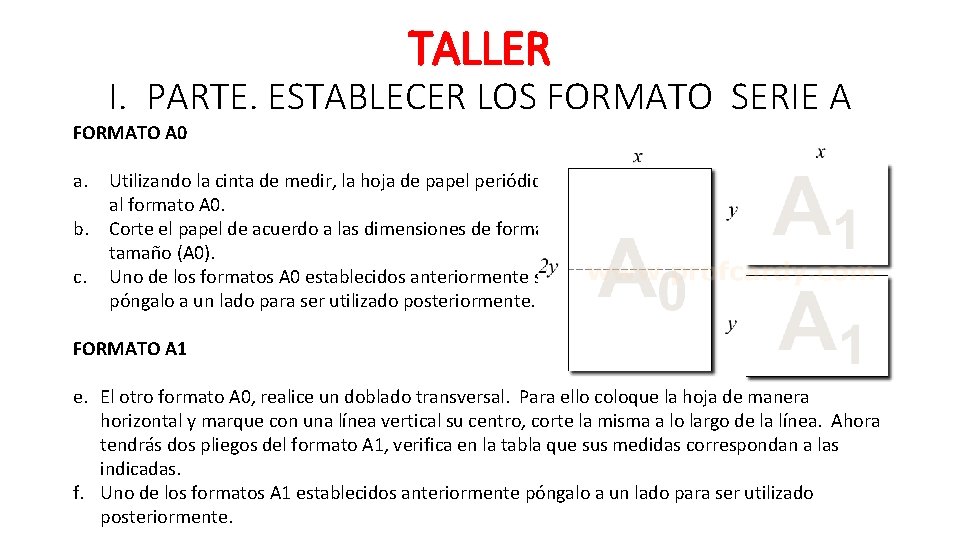

TALLER I. PARTE. ESTABLECER LOS FORMATO SERIE A FORMATO A 0 a. b. c. Utilizando la cinta de medir, la hoja de papel periódico y el lápiz mida el área correspondiente al formato A 0. Corte el papel de acuerdo a las dimensiones de forma que obtenga DOS pliegos del mismo tamaño (A 0). Uno de los formatos A 0 establecidos anteriormente se denomina FORMATO DE REFERENCIA, póngalo a un lado para ser utilizado posteriormente. FORMATO A 1 e. El otro formato A 0, realice un doblado transversal. Para ello coloque la hoja de manera horizontal y marque con una línea vertical su centro, corte la misma a lo largo de la línea. Ahora tendrás dos pliegos del formato A 1, verifica en la tabla que sus medidas correspondan a las indicadas. f. Uno de los formatos A 1 establecidos anteriormente póngalo a un lado para ser utilizado posteriormente.

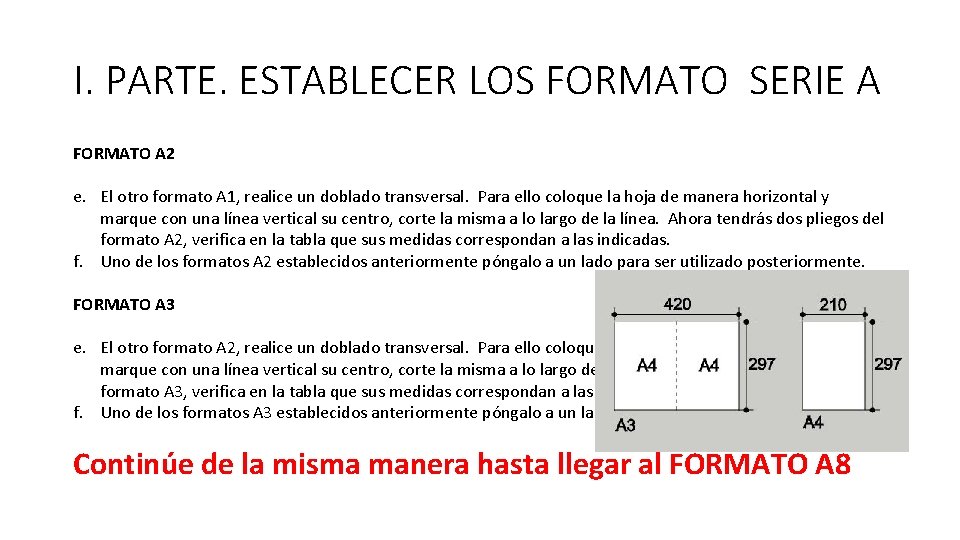

I. PARTE. ESTABLECER LOS FORMATO SERIE A FORMATO A 2 e. El otro formato A 1, realice un doblado transversal. Para ello coloque la hoja de manera horizontal y marque con una línea vertical su centro, corte la misma a lo largo de la línea. Ahora tendrás dos pliegos del formato A 2, verifica en la tabla que sus medidas correspondan a las indicadas. f. Uno de los formatos A 2 establecidos anteriormente póngalo a un lado para ser utilizado posteriormente. FORMATO A 3 e. El otro formato A 2, realice un doblado transversal. Para ello coloque la hoja de manera horizontal y marque con una línea vertical su centro, corte la misma a lo largo de la línea. Ahora tendrás dos pliegos del formato A 3, verifica en la tabla que sus medidas correspondan a las indicadas. f. Uno de los formatos A 3 establecidos anteriormente póngalo a un lado para ser utilizado posteriormente. Continúe de la misma manera hasta llegar al FORMATO A 8

II. PARTE. MARGENES Para esta parte de la asignación, utilizar el marcador permanente, la regla T y los formatos establecidos en el procedimiento anterior a. Dibujar márgenes en todos los formatos, entre los bordes que delimitan el dibujo final y el recuadro donde se limita la superficie de dibujo. a. Este margen debe tener un mínimo de 20 mm (2 cms) para los formatos A 0 y A 1. a. Los márgenes superior, inferior y derecho debe ser de 10 mm para los formatos A 2, A 3 y A 4. Si establecemos un área para la perforación del plano, este deberá tener un margen mínimo de 20 mm y debe situarse en el borde izquierdo opuesto al cuadro de rotulación.

MARGENES

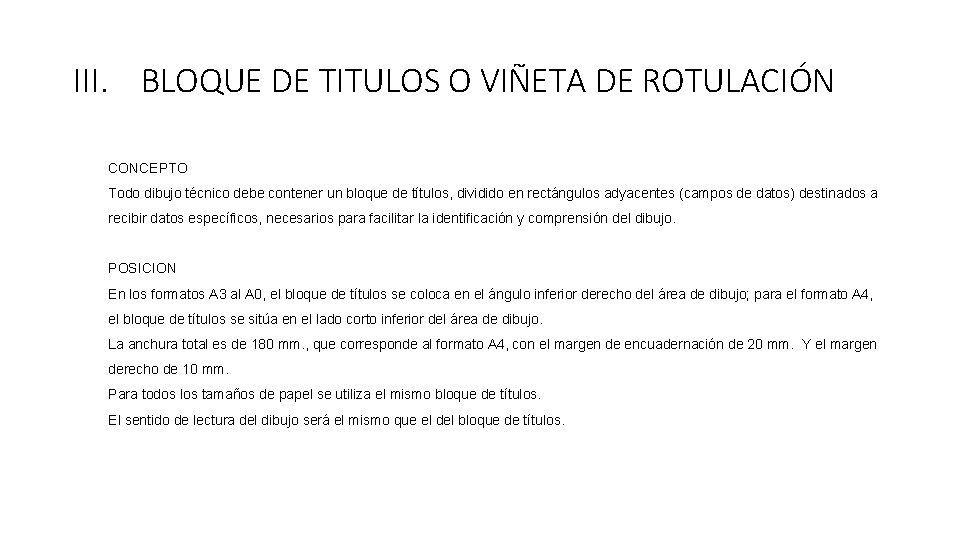

III. BLOQUE DE TITULOS O VIÑETA DE ROTULACIÓN CONCEPTO Todo dibujo técnico debe contener un bloque de títulos, dividido en rectángulos adyacentes (campos de datos) destinados a recibir datos específicos, necesarios para facilitar la identificación y comprensión del dibujo. POSICION En los formatos A 3 al A 0, el bloque de títulos se coloca en el ángulo inferior derecho del área de dibujo; para el formato A 4, el bloque de títulos se sitúa en el lado corto inferior del área de dibujo. La anchura total es de 180 mm. , que corresponde al formato A 4, con el margen de encuadernación de 20 mm. Y el margen derecho de 10 mm. Para todos los tamaños de papel se utiliza el mismo bloque de títulos. El sentido de lectura del dibujo será el mismo que el del bloque de títulos.

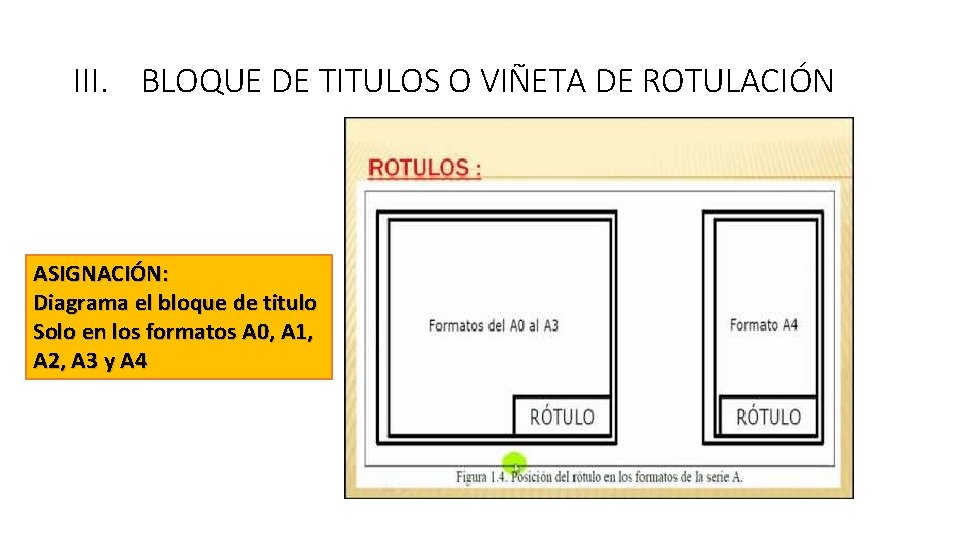

III. BLOQUE DE TITULOS O VIÑETA DE ROTULACIÓN ASIGNACIÓN: Diagrama el bloque de titulo Solo en los formatos A 0, A 1, A 2, A 3 y A 4

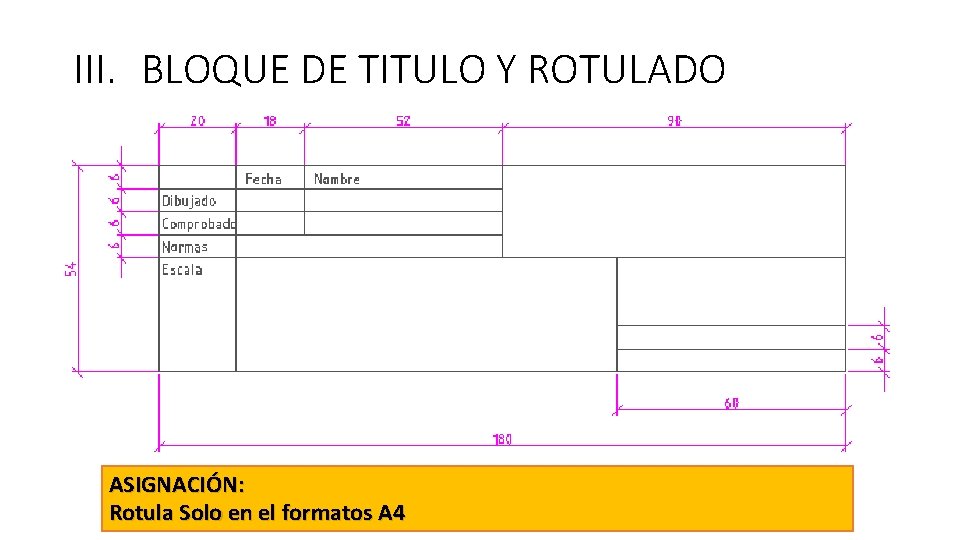

III. BLOQUE DE TITULO Y ROTULADO ASIGNACIÓN: Rotula Solo en el formatos A 4

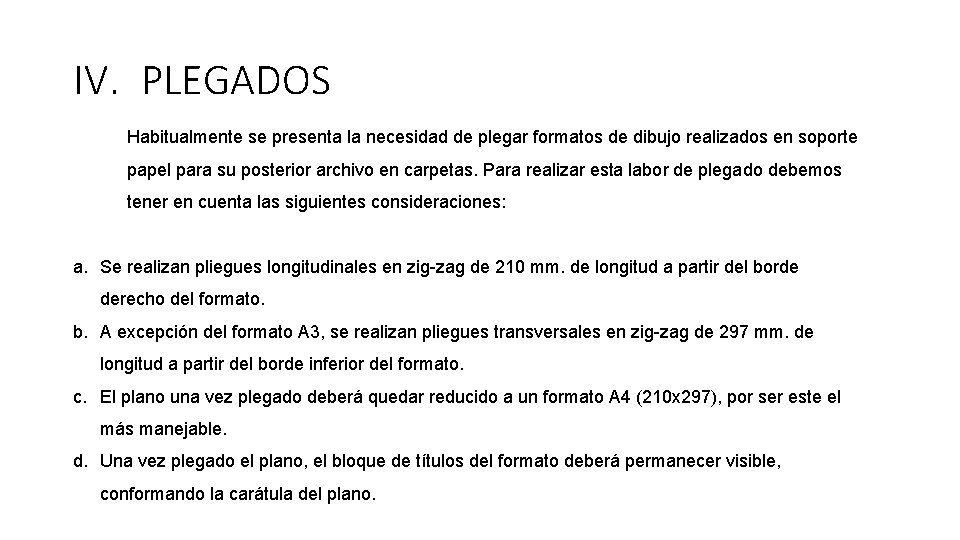

IV. PLEGADOS Habitualmente se presenta la necesidad de plegar formatos de dibujo realizados en soporte papel para su posterior archivo en carpetas. Para realizar esta labor de plegado debemos tener en cuenta las siguientes consideraciones: a. Se realizan pliegues longitudinales en zig-zag de 210 mm. de longitud a partir del borde derecho del formato. b. A excepción del formato A 3, se realizan pliegues transversales en zig-zag de 297 mm. de longitud a partir del borde inferior del formato. c. El plano una vez plegado deberá quedar reducido a un formato A 4 (210 x 297), por ser este el más manejable. d. Una vez plegado el plano, el bloque de títulos del formato deberá permanecer visible, conformando la carátula del plano.

TALLER PLEGADO DE LOS FORMATOS A 0 Y A 1

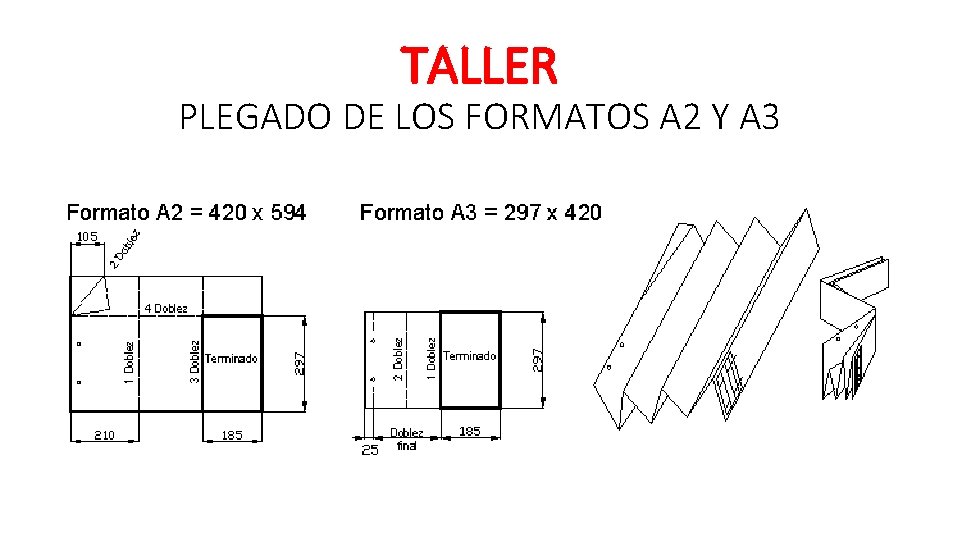

TALLER PLEGADO DE LOS FORMATOS A 2 Y A 3
