Formation MATLAB MATLAB INTRODUCTION MATLAB pour MATrix LABoratory
![Formation MATLAB Formation MATLAB](https://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-1.jpg)
Formation MATLAB
![MATLAB : INTRODUCTION MATLAB® (pour MATrix LABoratory) est un logiciel scientifique de calcul numérique MATLAB : INTRODUCTION MATLAB® (pour MATrix LABoratory) est un logiciel scientifique de calcul numérique](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-2.jpg)
MATLAB : INTRODUCTION MATLAB® (pour MATrix LABoratory) est un logiciel scientifique de calcul numérique créé en 1984 par Mathworks. MATLAB c’est : Un environnement puissant, complet et facile à utiliser destiné au calcul scientifique et à sa visualisation graphique ; Plusieurs centaines de fonctions mathématiques, scientifiques et techniques regroupées en Toolboxes (ou « Boites à Outils » ) ; Simulink, un environnement puissant de modélisation par schémas-blocs et de simulation de systèmes linéaires ou non, continus ou discrets. Des bibliothèques de blocs Simulink spécialisés (Block. Sets) dans divers domaines.
![Neural Network Filter Design MATLAB Image processing Wavelet Fenêtre de commande Fenêtres graphiques Toolboxes Neural Network Filter Design MATLAB Image processing Wavelet Fenêtre de commande Fenêtres graphiques Toolboxes](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-3.jpg)

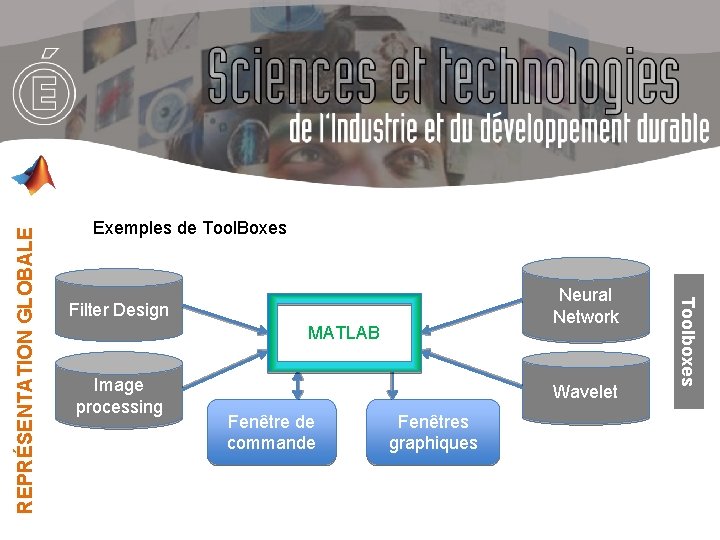

Neural Network Filter Design MATLAB Image processing Wavelet Fenêtre de commande Fenêtres graphiques Toolboxes REPRÉSENTATION GLOBALE Exemples de Tool. Boxes
![MATLAB : PRÉSENTATION La fenêtre de commande (ou ligne de commande) : c’est l’outil MATLAB : PRÉSENTATION La fenêtre de commande (ou ligne de commande) : c’est l’outil](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-4.jpg)
MATLAB : PRÉSENTATION La fenêtre de commande (ou ligne de commande) : c’est l’outil de base de Matlab. Elle permet entre autre de faire n’importe quelle opération, de définir et affecter les variables d’environnement, d’utiliser les toolboxes via leurs fonctions, …

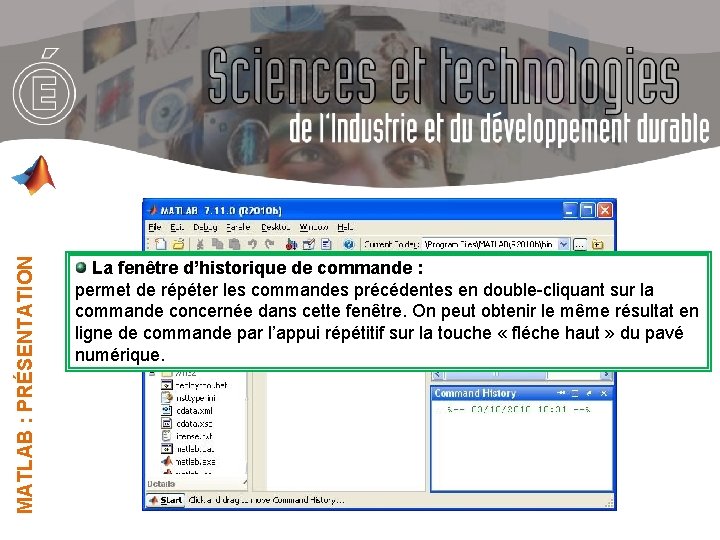

![MATLAB : PRÉSENTATION La fenêtre d’historique de commande : permet de répéter les commandes MATLAB : PRÉSENTATION La fenêtre d’historique de commande : permet de répéter les commandes](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-5.jpg)
MATLAB : PRÉSENTATION La fenêtre d’historique de commande : permet de répéter les commandes précédentes en double-cliquant sur la commande concernée dans cette fenêtre. On peut obtenir le même résultat en ligne de commande par l’appui répétitif sur la touche « fléche haut » du pavé numérique.

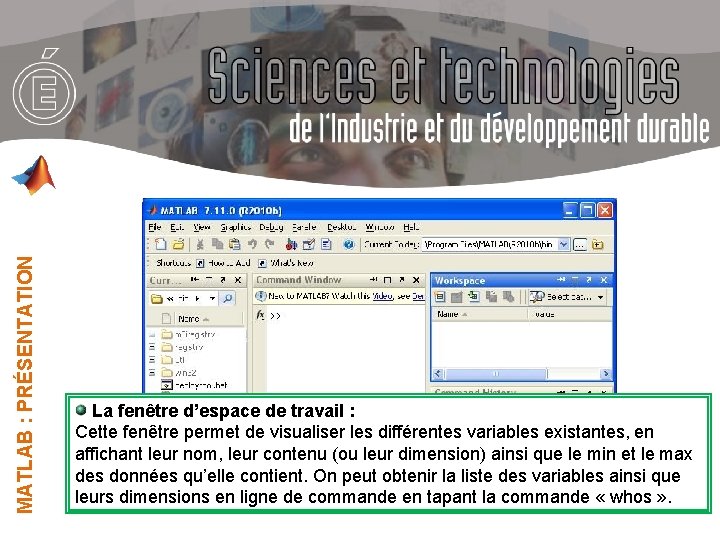

![MATLAB : PRÉSENTATION La fenêtre d’espace de travail : Cette fenêtre permet de visualiser MATLAB : PRÉSENTATION La fenêtre d’espace de travail : Cette fenêtre permet de visualiser](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-6.jpg)
MATLAB : PRÉSENTATION La fenêtre d’espace de travail : Cette fenêtre permet de visualiser les différentes variables existantes, en affichant leur nom, leur contenu (ou leur dimension) ainsi que le min et le max des données qu’elle contient. On peut obtenir la liste des variables ainsi que leurs dimensions en ligne de commande en tapant la commande « whos » .

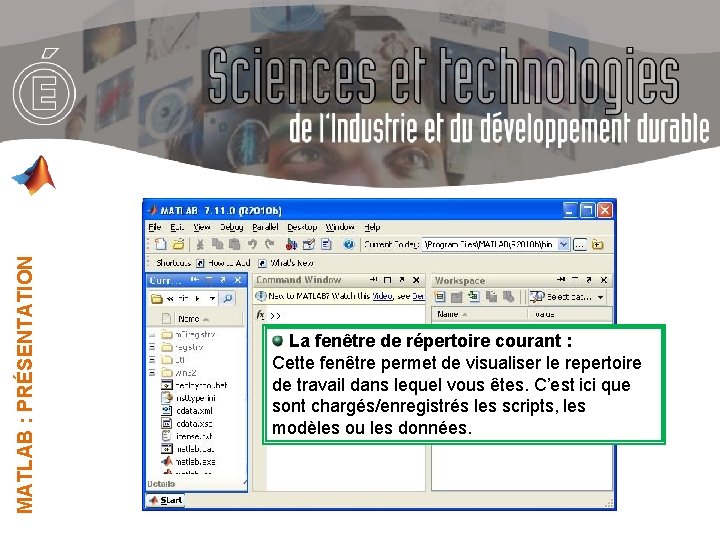

![MATLAB : PRÉSENTATION La fenêtre de répertoire courant : Cette fenêtre permet de visualiser MATLAB : PRÉSENTATION La fenêtre de répertoire courant : Cette fenêtre permet de visualiser](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-7.jpg)
MATLAB : PRÉSENTATION La fenêtre de répertoire courant : Cette fenêtre permet de visualiser le repertoire de travail dans lequel vous êtes. C’est ici que sont chargés/enregistrés les scripts, les modèles ou les données.
![SIMSCAPE : INTRODUCTION SIMSCAPE™ étend la gamme de produits Simulink avec des outils de SIMSCAPE : INTRODUCTION SIMSCAPE™ étend la gamme de produits Simulink avec des outils de](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-8.jpg)
SIMSCAPE : INTRODUCTION SIMSCAPE™ étend la gamme de produits Simulink avec des outils de modélisation et de simulation de systèmes physiques dans les domaines suivants : Mécanique Hydraulique Pneumatique Thermique Electromagnétique
![SIMSCAPE : GÉNÉRALITÉS A l’instar de Simulink, Sim. Scape à une approche de réseau SIMSCAPE : GÉNÉRALITÉS A l’instar de Simulink, Sim. Scape à une approche de réseau](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-9.jpg)
SIMSCAPE : GÉNÉRALITÉS A l’instar de Simulink, Sim. Scape à une approche de réseau physique ressemblant à un schématique où : Les blocs correspondent à des composants physiques : un ressort, une pompe, un moteur, une résistance, … Les connecteurs de ces blocs sont typés. Les liaisons correspondent à des connections physiques permettant le transfert d’énergie.
![SIMSCAPE : CONNECTIONS 2 Types de connecteur : Port physique conservatif : port bidirectionnel SIMSCAPE : CONNECTIONS 2 Types de connecteur : Port physique conservatif : port bidirectionnel](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-10.jpg)

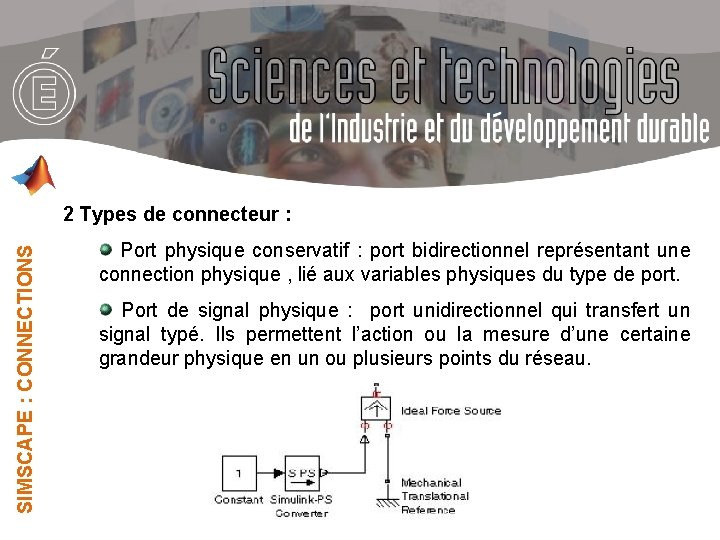

SIMSCAPE : CONNECTIONS 2 Types de connecteur : Port physique conservatif : port bidirectionnel représentant une connection physique , lié aux variables physiques du type de port. Port de signal physique : port unidirectionnel qui transfert un signal typé. Ils permettent l’action ou la mesure d’une certaine grandeur physique en un ou plusieurs points du réseau.
![SIMSCAPE : CONNECTIONS Port physique conservatif : Caractérisé par son couple de variables conjuguées SIMSCAPE : CONNECTIONS Port physique conservatif : Caractérisé par son couple de variables conjuguées](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-11.jpg)

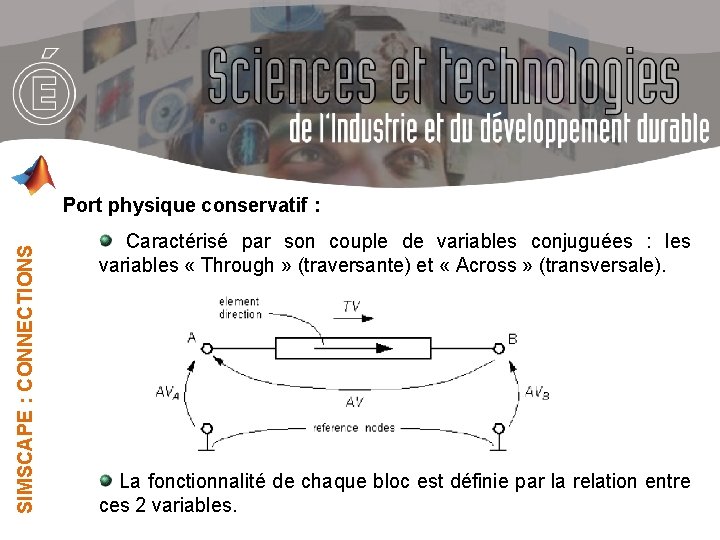

SIMSCAPE : CONNECTIONS Port physique conservatif : Caractérisé par son couple de variables conjuguées : les variables « Through » (traversante) et « Across » (transversale). La fonctionnalité de chaque bloc est définie par la relation entre ces 2 variables.
![SIMSCAPE : CONNECTIONS Types de variable : Domaine Physique Variable « transversale » Variable SIMSCAPE : CONNECTIONS Types de variable : Domaine Physique Variable « transversale » Variable](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-12.jpg)

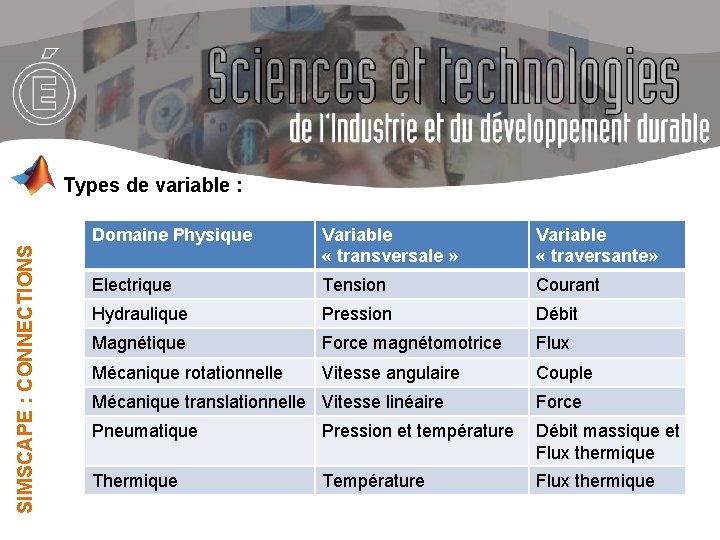

SIMSCAPE : CONNECTIONS Types de variable : Domaine Physique Variable « transversale » Variable « traversante» Electrique Tension Courant Hydraulique Pression Débit Magnétique Force magnétomotrice Flux Mécanique rotationnelle Vitesse angulaire Couple Mécanique translationnelle Vitesse linéaire Force Pneumatique Pression et température Débit massique et Flux thermique Température Flux thermique

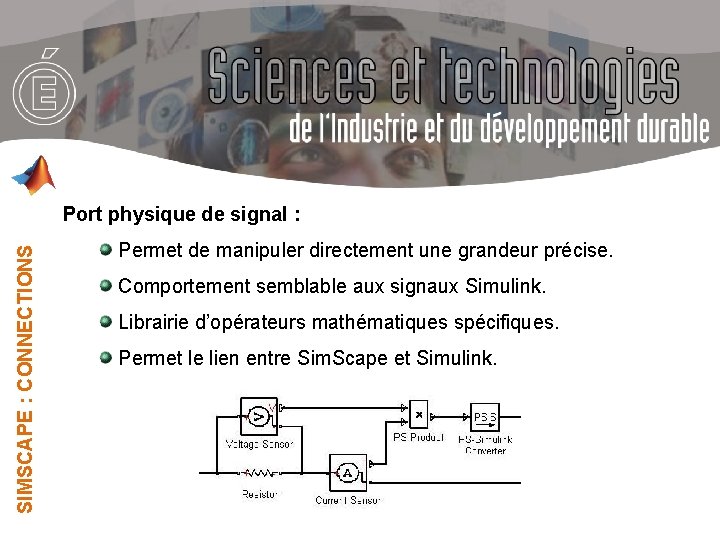

![SIMSCAPE : CONNECTIONS Port physique de signal : Permet de manipuler directement une grandeur SIMSCAPE : CONNECTIONS Port physique de signal : Permet de manipuler directement une grandeur](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-13.jpg)
SIMSCAPE : CONNECTIONS Port physique de signal : Permet de manipuler directement une grandeur précise. Comportement semblable aux signaux Simulink. Librairie d’opérateurs mathématiques spécifiques. Permet le lien entre Sim. Scape et Simulink.

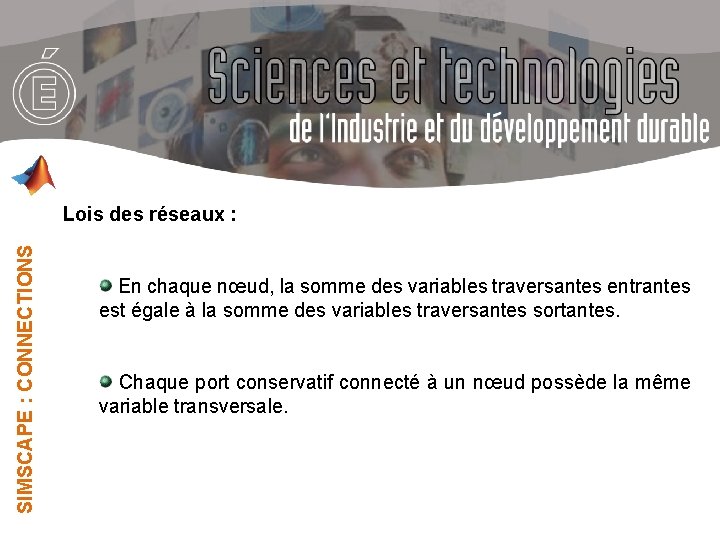

![SIMSCAPE : CONNECTIONS Lois des réseaux : En chaque nœud, la somme des variables SIMSCAPE : CONNECTIONS Lois des réseaux : En chaque nœud, la somme des variables](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-14.jpg)
SIMSCAPE : CONNECTIONS Lois des réseaux : En chaque nœud, la somme des variables traversantes entrantes est égale à la somme des variables traversantes sortantes. Chaque port conservatif connecté à un nœud possède la même variable transversale.
![Librairies Sim. Scape : SIMSCAPE : LIBRAIRIES Chaque domaine physique possède sa propre librairie Librairies Sim. Scape : SIMSCAPE : LIBRAIRIES Chaque domaine physique possède sa propre librairie](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-15.jpg)
Librairies Sim. Scape : SIMSCAPE : LIBRAIRIES Chaque domaine physique possède sa propre librairie divisée en plusieurs catégories : Ø Eléments (divisée éventuellement en sous-catégories) Ø Actionneurs Ø Capteurs Ø Utilitaires (pour certains domaines seulement) Librairie spécifique pour les signaux physiques. Librairie d’utilitaires : contient les blocs permettant la simulation du réseau et l’interfaçage avec Simulink
![Règles de conception : SIMSCAPE : RÈGLES Deux ports conservatifs de nature différentes ne Règles de conception : SIMSCAPE : RÈGLES Deux ports conservatifs de nature différentes ne](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-16.jpg)
Règles de conception : SIMSCAPE : RÈGLES Deux ports conservatifs de nature différentes ne peuvent pas être reliés entre eux. Chaque réseau physique doit posséder au moins une référence. Chaque réseau physique doit posséder un solveur : c’est lui qui va résoudre les équations du réseau physique en chaque nœud en tenant compte des relations entre variables imposées par les composants. Il peut être connecté à n’importe quel lien du réseau physique.
![SIMSCAPE : EXEMPLES Oscillateur mécanique : SIMSCAPE : EXEMPLES Oscillateur mécanique :](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-17.jpg)

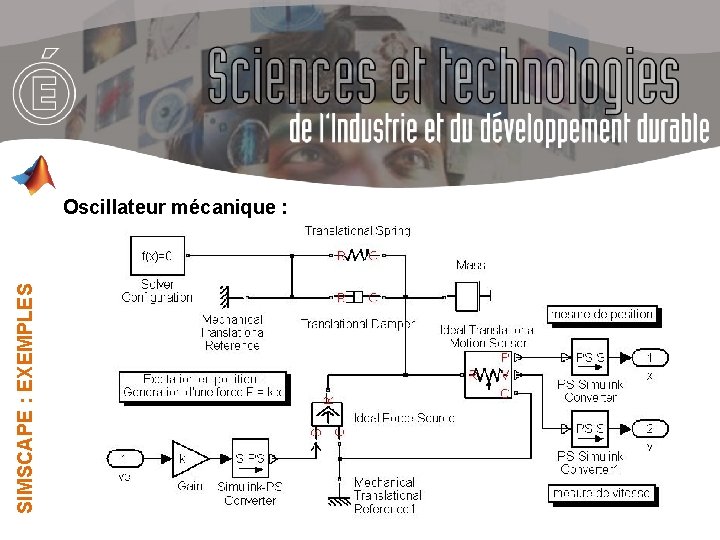

SIMSCAPE : EXEMPLES Oscillateur mécanique :

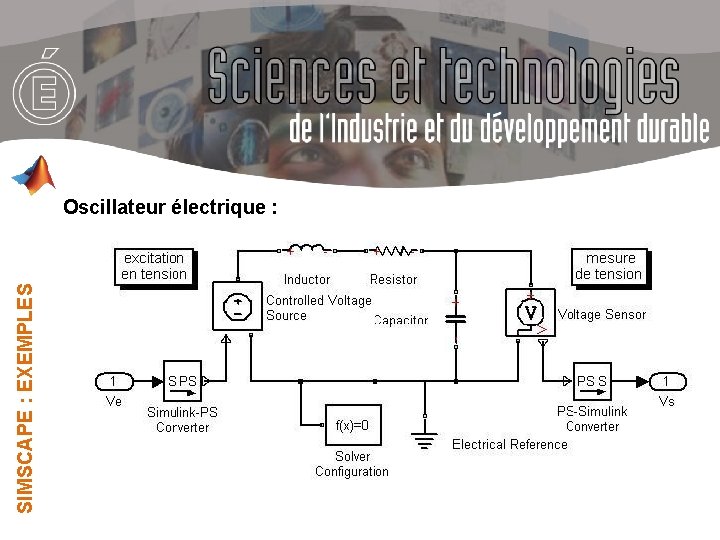

![SIMSCAPE : EXEMPLES Oscillateur électrique : SIMSCAPE : EXEMPLES Oscillateur électrique :](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-18.jpg)
SIMSCAPE : EXEMPLES Oscillateur électrique :

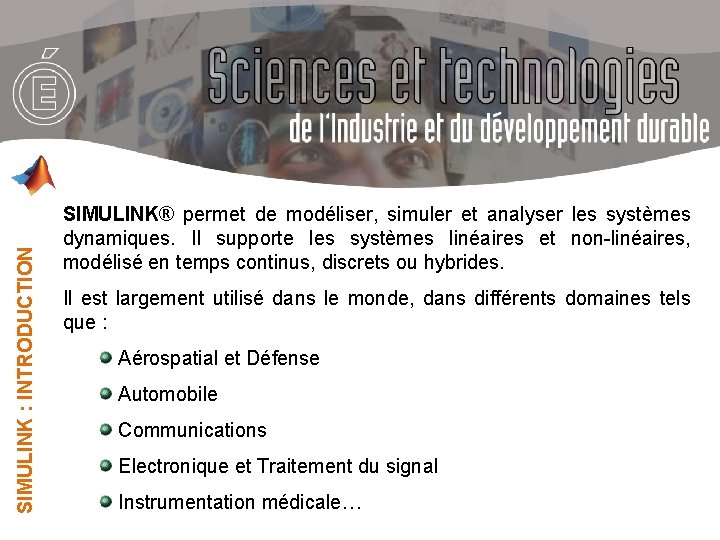

![SIMULINK : INTRODUCTION SIMULINK® permet de modéliser, simuler et analyser les systèmes dynamiques. Il SIMULINK : INTRODUCTION SIMULINK® permet de modéliser, simuler et analyser les systèmes dynamiques. Il](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-19.jpg)
SIMULINK : INTRODUCTION SIMULINK® permet de modéliser, simuler et analyser les systèmes dynamiques. Il supporte les systèmes linéaires et non-linéaires, modélisé en temps continus, discrets ou hybrides. Il est largement utilisé dans le monde, dans différents domaines tels que : Aérospatial et Défense Automobile Communications Electronique et Traitement du signal Instrumentation médicale…
![Sim. Power. Systems SIMULINK Neural Network Filter Design MATLAB Image processing State. Flow Wavelet Sim. Power. Systems SIMULINK Neural Network Filter Design MATLAB Image processing State. Flow Wavelet](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-20.jpg)

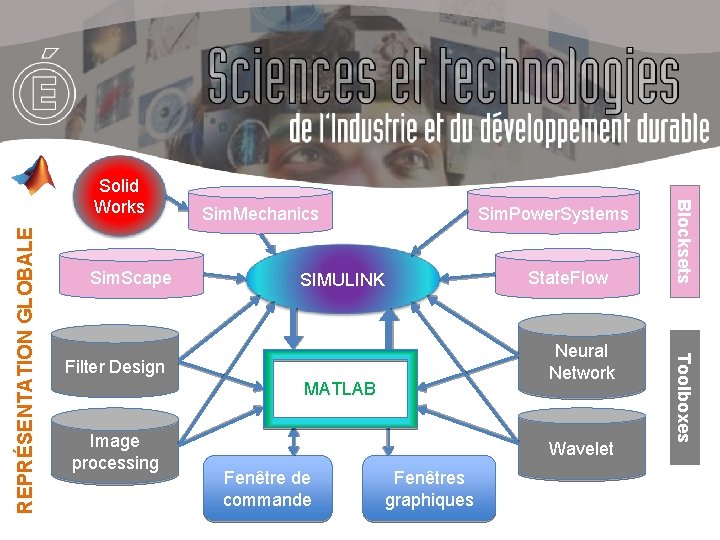

Sim. Power. Systems SIMULINK Neural Network Filter Design MATLAB Image processing State. Flow Wavelet Fenêtre de commande Fenêtres graphiques Toolboxes REPRÉSENTATION GLOBALE Sim. Scape Sim. Mechanics Blocksets Solid Works

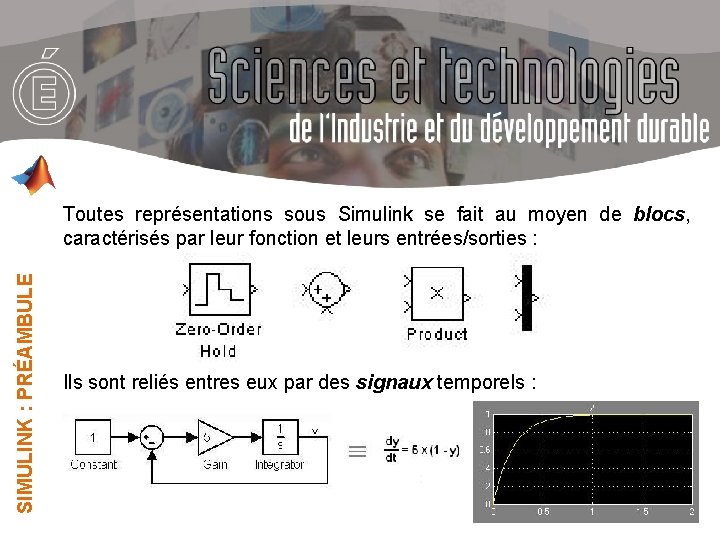

![SIMULINK : PRÉAMBULE Toutes représentations sous Simulink se fait au moyen de blocs, caractérisés SIMULINK : PRÉAMBULE Toutes représentations sous Simulink se fait au moyen de blocs, caractérisés](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-21.jpg)
SIMULINK : PRÉAMBULE Toutes représentations sous Simulink se fait au moyen de blocs, caractérisés par leur fonction et leurs entrées/sorties : Ils sont reliés entres eux par des signaux temporels :
![SIMULINK : LIBRAIRIES L’outil principal de Simulink est l’explorateur de librairies. Il comprend tout SIMULINK : LIBRAIRIES L’outil principal de Simulink est l’explorateur de librairies. Il comprend tout](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-22.jpg)
SIMULINK : LIBRAIRIES L’outil principal de Simulink est l’explorateur de librairies. Il comprend tout ce qui est nécessaire sous Simulink : Les blocs regroupés en librairies par caractéristiques communes La barre d’outils pour la gestion des modèles Une aide très complète
![SIMULINK : LIBRAIRIES Librairie « Commonly used » . Contient les blocs les plus SIMULINK : LIBRAIRIES Librairie « Commonly used » . Contient les blocs les plus](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-23.jpg)
SIMULINK : LIBRAIRIES Librairie « Commonly used » . Contient les blocs les plus fréquents : Constante Gain Sommateur Intégrateur Mux …

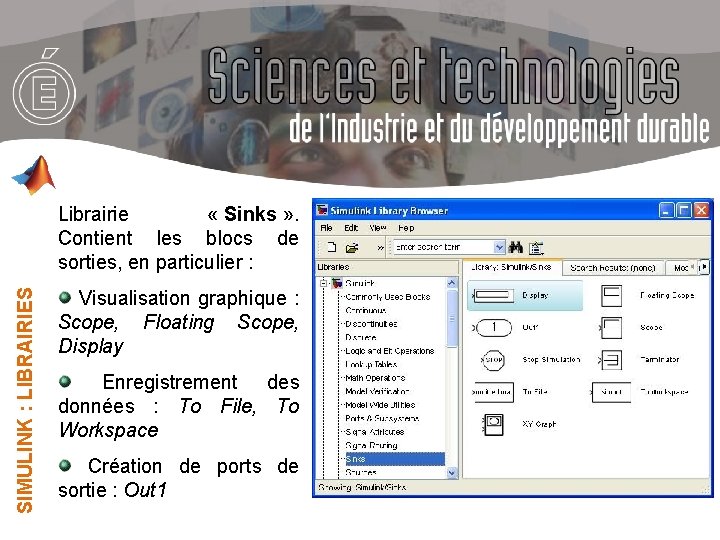

![SIMULINK : LIBRAIRIES Librairie « Sinks » . Contient les blocs de sorties, en SIMULINK : LIBRAIRIES Librairie « Sinks » . Contient les blocs de sorties, en](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-24.jpg)
SIMULINK : LIBRAIRIES Librairie « Sinks » . Contient les blocs de sorties, en particulier : Visualisation graphique : Scope, Floating Scope, Display Enregistrement des données : To File, To Workspace Création de ports de sortie : Out 1
![SIMULINK : LIBRAIRIES Librairie « Sources » . Contient les blocs d’entrées, en particulier SIMULINK : LIBRAIRIES Librairie « Sources » . Contient les blocs d’entrées, en particulier](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-25.jpg)
SIMULINK : LIBRAIRIES Librairie « Sources » . Contient les blocs d’entrées, en particulier : Génération de signaux : Step, Sine Wave, Ramp, Pulse Generator, … Chargement de données : From File, From Workspace Création de ports d’entrée : In 1
![SIMULINK : TRAVAIL DIRIGÉ Exercice de prise en main de Simulink : Visualisation simultanée SIMULINK : TRAVAIL DIRIGÉ Exercice de prise en main de Simulink : Visualisation simultanée](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-26.jpg)
SIMULINK : TRAVAIL DIRIGÉ Exercice de prise en main de Simulink : Visualisation simultanée d’une sinusoïde et de son intégrale
![SIMULINK : TRAVAIL DIRIGÉ 1 – Création d’un nouveau modèle : Cliquez sur l’icône SIMULINK : TRAVAIL DIRIGÉ 1 – Création d’un nouveau modèle : Cliquez sur l’icône](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-27.jpg)
SIMULINK : TRAVAIL DIRIGÉ 1 – Création d’un nouveau modèle : Cliquez sur l’icône dans la barre d’outils Matlab Cliquez sur l’icône Pour créer un schéma-bloc. Pensez à enregistrer votre modèle dans votre espace de travail

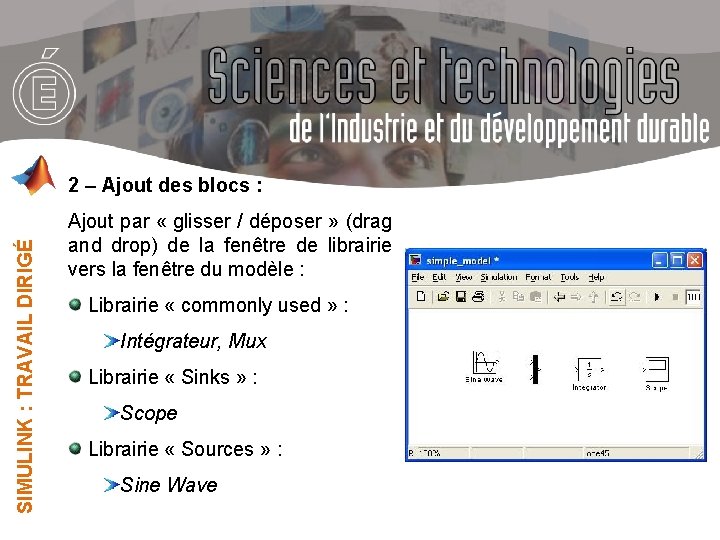

![SIMULINK : TRAVAIL DIRIGÉ 2 – Ajout des blocs : Ajout par « glisser SIMULINK : TRAVAIL DIRIGÉ 2 – Ajout des blocs : Ajout par « glisser](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-28.jpg)
SIMULINK : TRAVAIL DIRIGÉ 2 – Ajout des blocs : Ajout par « glisser / déposer » (drag and drop) de la fenêtre de librairie vers la fenêtre du modèle : Librairie « commonly used » : Intégrateur, Mux Librairie « Sinks » : Scope Librairie « Sources » : Sine Wave
![SIMULINK : TRAVAIL DIRIGÉ 3 – Organisation des blocs : Pour déplacer un bloc SIMULINK : TRAVAIL DIRIGÉ 3 – Organisation des blocs : Pour déplacer un bloc](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-29.jpg)
SIMULINK : TRAVAIL DIRIGÉ 3 – Organisation des blocs : Pour déplacer un bloc vous pouvez : Cliquer et glisser le bloc Sélectionner le bloc, et le déplacer au moyen des flèches du clavier. Lorsque vous déplacez un bloc, si l’une de ses entrée/sortie coïncide avec une sortie/entrée d’un autre bloc, un trait bleu apparait. Cela vous permet d’aligner convenablement les blocs.
![SIMULINK : TRAVAIL DIRIGÉ 4 – Connection des blocs : Pour connecter une entrée SIMULINK : TRAVAIL DIRIGÉ 4 – Connection des blocs : Pour connecter une entrée](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-30.jpg)
SIMULINK : TRAVAIL DIRIGÉ 4 – Connection des blocs : Pour connecter une entrée à une sortie vous devez : Cliquer sur le port (une croix apparait) Maintenir enfoncé le bouton. En Arrivant sur l’autre port, une double croix apparait. Relacher le bouton de la souris Connections à réaliser :

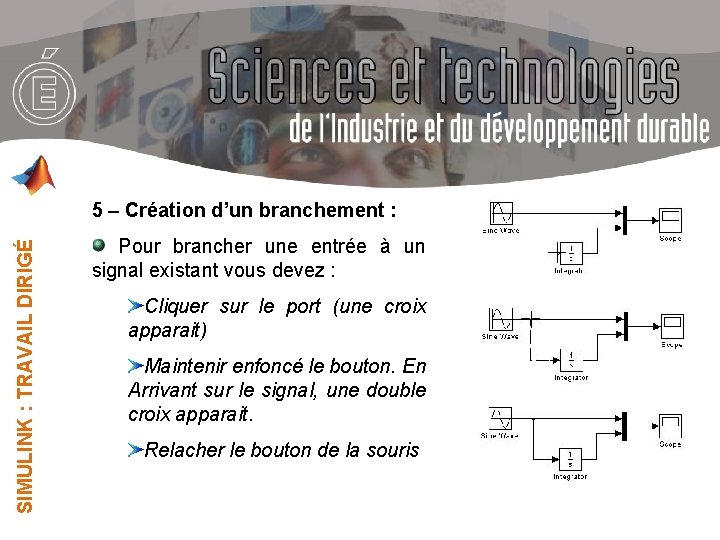

![SIMULINK : TRAVAIL DIRIGÉ 5 – Création d’un branchement : Pour brancher une entrée SIMULINK : TRAVAIL DIRIGÉ 5 – Création d’un branchement : Pour brancher une entrée](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-31.jpg)
SIMULINK : TRAVAIL DIRIGÉ 5 – Création d’un branchement : Pour brancher une entrée à un signal existant vous devez : Cliquer sur le port (une croix apparait) Maintenir enfoncé le bouton. En Arrivant sur le signal, une double croix apparait. Relacher le bouton de la souris
![SIMULINK : TRAVAIL DIRIGÉ 6 – Simulation : Cliquer sur l’icône pour lancer la SIMULINK : TRAVAIL DIRIGÉ 6 – Simulation : Cliquer sur l’icône pour lancer la](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-32.jpg)
SIMULINK : TRAVAIL DIRIGÉ 6 – Simulation : Cliquer sur l’icône pour lancer la simulation Double-cliquer sur le scope pour visualiser le résultat Cliquer sur l’icône pour adapter la fenêtre à la taille

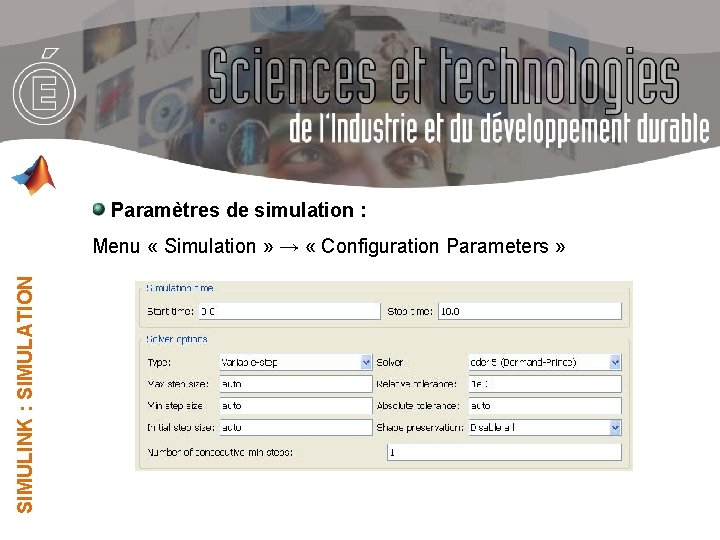

![Paramètres de simulation : SIMULINK : SIMULATION Menu « Simulation » → « Paramètres de simulation : SIMULINK : SIMULATION Menu « Simulation » → «](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-33.jpg)
Paramètres de simulation : SIMULINK : SIMULATION Menu « Simulation » → « Configuration Parameters »

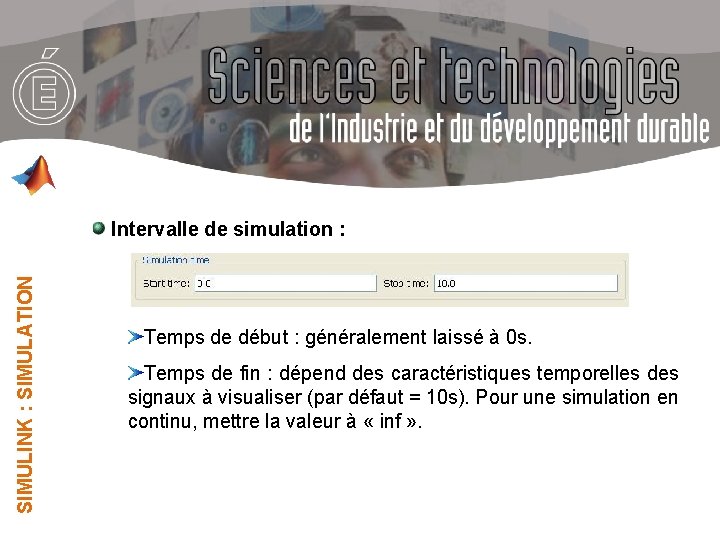

![SIMULINK : SIMULATION Intervalle de simulation : Temps de début : généralement laissé à SIMULINK : SIMULATION Intervalle de simulation : Temps de début : généralement laissé à](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-34.jpg)
SIMULINK : SIMULATION Intervalle de simulation : Temps de début : généralement laissé à 0 s. Temps de fin : dépend des caractéristiques temporelles des signaux à visualiser (par défaut = 10 s). Pour une simulation en continu, mettre la valeur à « inf » .

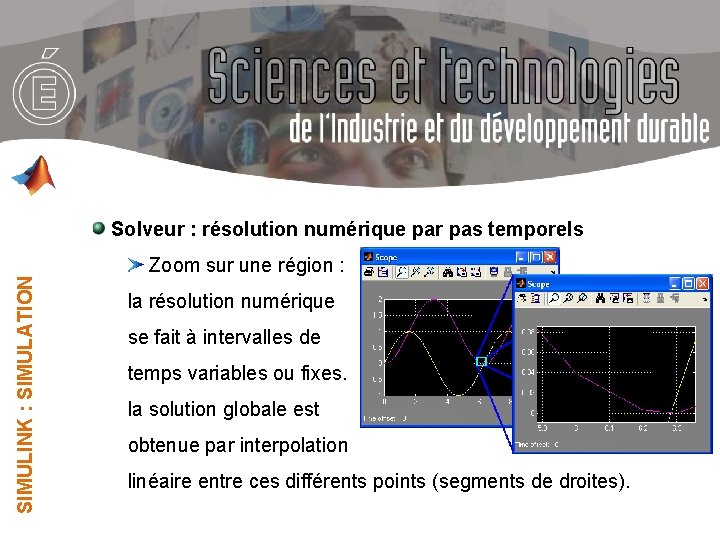

![SIMULINK : SIMULATION Solveur : résolution numérique par pas temporels Zoom sur une région SIMULINK : SIMULATION Solveur : résolution numérique par pas temporels Zoom sur une région](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-35.jpg)
SIMULINK : SIMULATION Solveur : résolution numérique par pas temporels Zoom sur une région : la résolution numérique se fait à intervalles de temps variables ou fixes. la solution globale est obtenue par interpolation linéaire entre ces différents points (segments de droites).
![SIMULINK : SIMULATION Types de solveurs : « variable-step » SIMULINK : SIMULATION Types de solveurs : « variable-step »](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-36.jpg)

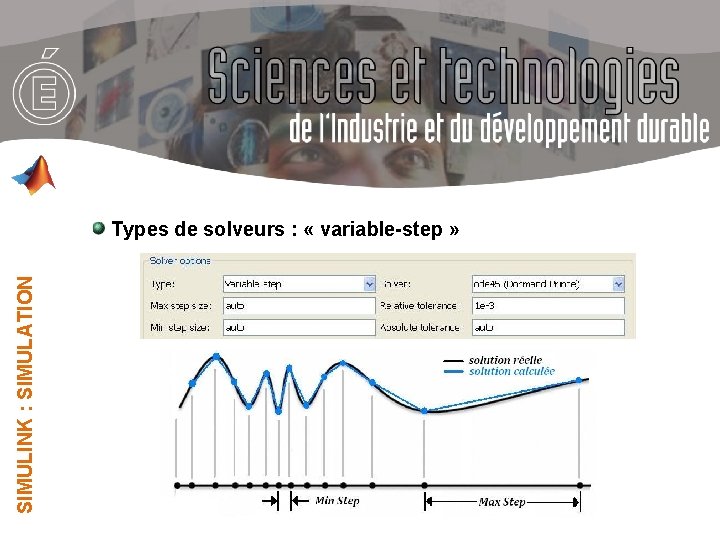

SIMULINK : SIMULATION Types de solveurs : « variable-step »

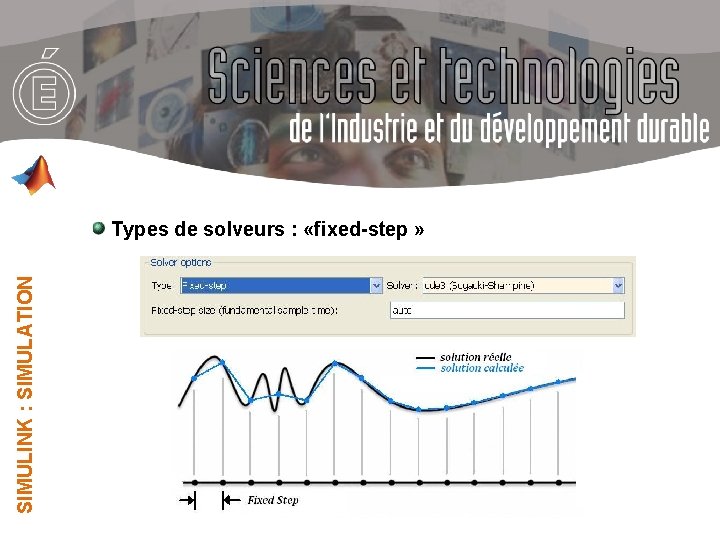

![SIMULINK : SIMULATION Types de solveurs : «fixed-step » SIMULINK : SIMULATION Types de solveurs : «fixed-step »](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-37.jpg)
SIMULINK : SIMULATION Types de solveurs : «fixed-step »
![Différences entre pas fixe et pas variable : SIMULINK : SIMULATION « Variable-step Différences entre pas fixe et pas variable : SIMULINK : SIMULATION « Variable-step](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-38.jpg)
Différences entre pas fixe et pas variable : SIMULINK : SIMULATION « Variable-step » : + : précision (adaptation du pas aux variations du signal) - : lenteur (processus itératif pour calcul du pas variable) « Fixed-step » : + : rapidité (calcul direct) - : précision (dépend des variations du signal)

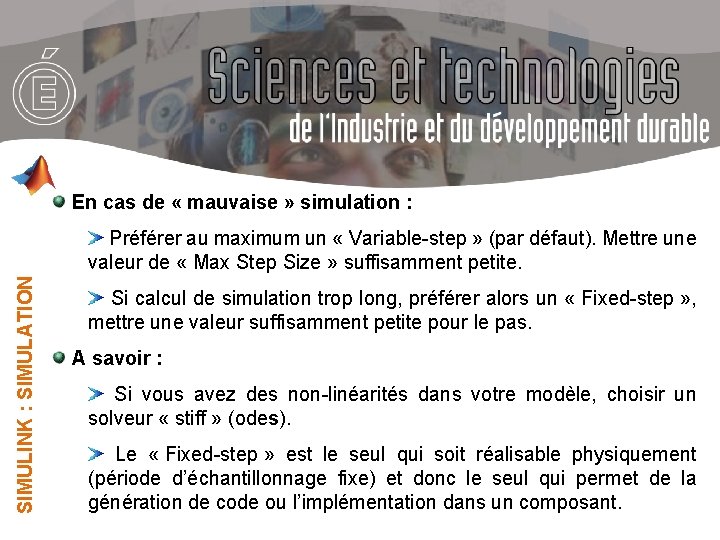

![En cas de « mauvaise » simulation : SIMULINK : SIMULATION Préférer au En cas de « mauvaise » simulation : SIMULINK : SIMULATION Préférer au](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-39.jpg)
En cas de « mauvaise » simulation : SIMULINK : SIMULATION Préférer au maximum un « Variable-step » (par défaut). Mettre une valeur de « Max Step Size » suffisamment petite. Si calcul de simulation trop long, préférer alors un « Fixed-step » , mettre une valeur suffisamment petite pour le pas. A savoir : Si vous avez des non-linéarités dans votre modèle, choisir un solveur « stiff » (odes). Le « Fixed-step » est le seul qui soit réalisable physiquement (période d’échantillonnage fixe) et donc le seul qui permet de la génération de code ou l’implémentation dans un composant.
![SIMULINK : MÉTHODOLOGIE Le processus de modélisation d’un système peut être décomposé en 6 SIMULINK : MÉTHODOLOGIE Le processus de modélisation d’un système peut être décomposé en 6](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-40.jpg)
SIMULINK : MÉTHODOLOGIE Le processus de modélisation d’un système peut être décomposé en 6 étapes : Définition du système Identification des composants Mise en équations Conception du schéma-bloc Simulation du système Validation du modèle
![Fin Fin](http://slidetodoc.com/presentation_image_h/9cd11e9a1a382215a7344506396556cb/image-41.jpg)
Fin
