Formation lHabilitation lectrique OBJECTIF Vous sensibiliser aux risques

Formation à l’Habilitation Électrique

OBJECTIF Ø Vous sensibiliser aux risques électriques. Ø Vous préparer au passage du test de formation à l’habilitation électrique (certification à la formation aux risques électriques en vue de l’habilitation par l’employeur)

Chapitre 1 Pourquoi cette formation ?

1. Pourquoi cette formation ? « Vous former aux risques électriques » Cause : La fréquence des accidents d’origine électrique est 10 fois plus grande chez les jeunes travailleurs entre 18 et 25 ans… « Obtenir votre certification à la formation » Cette année : Certification B 0 V Certification obligatoire nécessaire au : - travail en entreprise (stage, emploi…). - obtention du diplôme.

1. Pourquoi cette formation ?

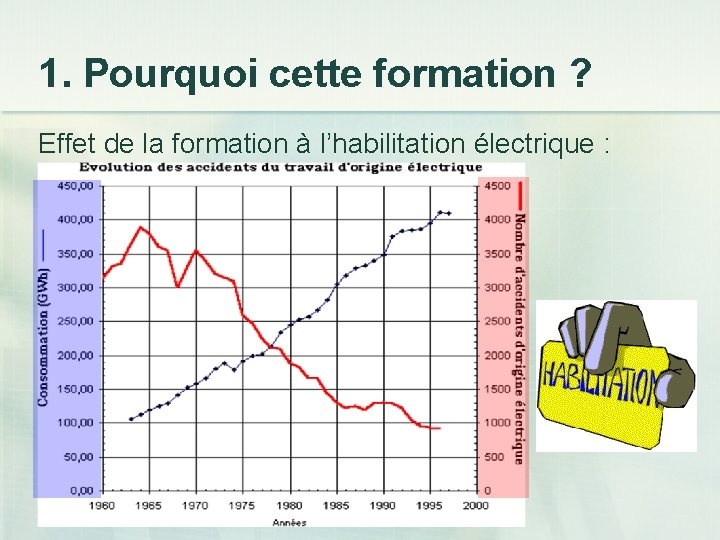

1. Pourquoi cette formation ? Effet de la formation à l’habilitation électrique :

1. Pourquoi cette formation ? C’est aussi pour éviter cela :

1. Pourquoi cette formation ? Où malheureusement cela : Le mardi 21 novembre 1995, un élève de terminale STI Électrotechnique est mort électrocuté au cours d’un TP au lycée technique d’ATHISMONS dans l’Essonne. Extrait du jugement On est le premier responsable de notre sécurité. Article premier. - Un enseignement des règles générales de sécurité est assuré dans les établissements relevant du ministre de l'Éducation nationale. Cette action éducative, coordonnée avec celle de la famille, vise à faire prendre conscience aux jeunes des risques et des dangers susceptibles de se présenter dans les diverses circonstances de la vie quotidienne ou résultant de causes naturelles et à susciter les comportements et les attitudes qui s'imposent. (J. O. du 8 octobre 1983 et B. O. n° 4 du 26 janvier 1984. )

Chapitre 2 Sensibilisation aux risques électriques

2. Sensibilisation aux risques Quels risques encourus ? Du simple « coup de jus » sans conséquences (rare) jusqu’au décès de la personne (1 cas sur 3). - Accident agricole - Accident Hérault - Accident Electrocution - Accident armoire électrique n

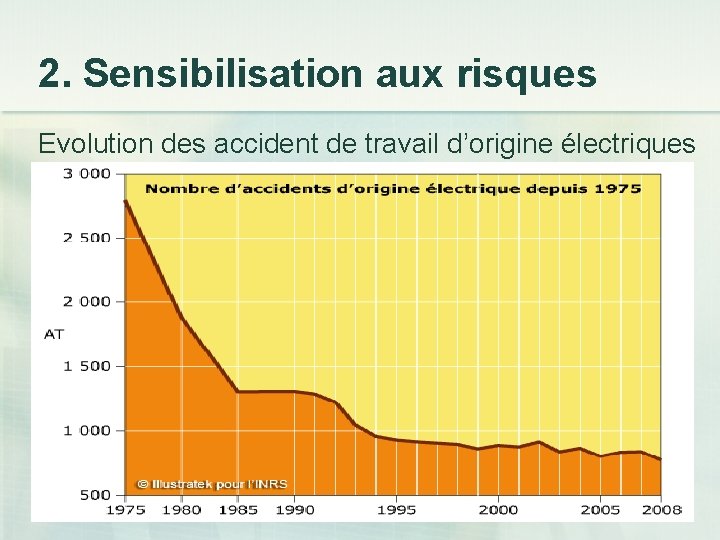

2. Sensibilisation aux risques Evolution des accident de travail d’origine électriques

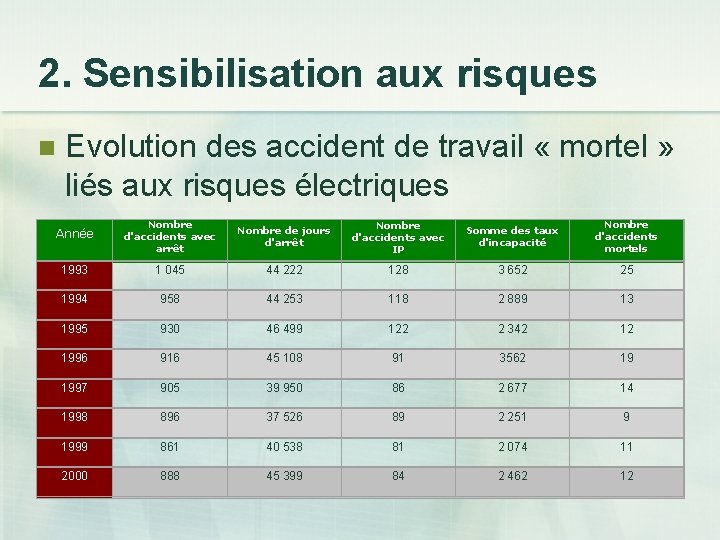

2. Sensibilisation aux risques n Evolution des accident de travail « mortel » liés aux risques électriques Année Nombre d'accidents avec arrêt Nombre de jours d'arrêt Nombre d'accidents avec IP Somme des taux d'incapacité Nombre d'accidents mortels 1993 1 045 44 222 128 3 652 25 1994 958 44 253 118 2 889 13 1995 930 46 499 122 2 342 12 1996 916 45 108 91 3562 19 1997 905 39 950 86 2 677 14 1998 896 37 526 89 2 251 9 1999 861 40 538 81 2 074 11 2000 888 45 399 84 2 462 12

2. Sensibilisation aux risques Triangle de sévérité Les accidents d’origine électrique sont plus de 10 fois plus mortels que les accidents ordinaires. En 1998, ils ont coûté : 10, 1 Millars d’Euros.

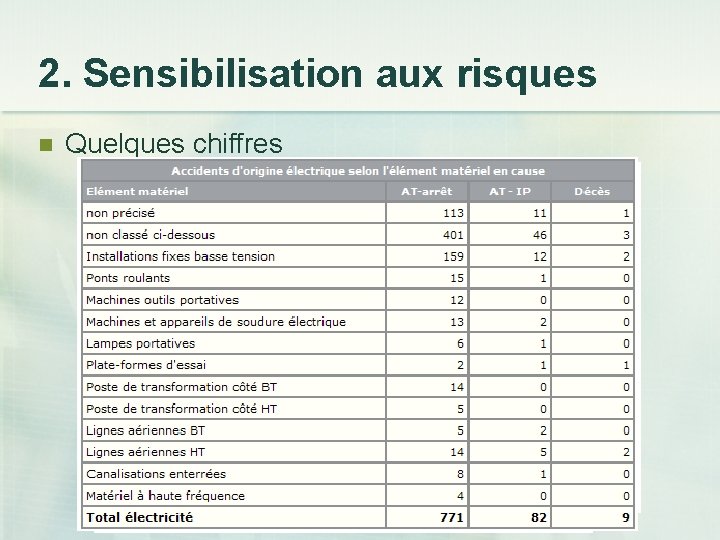

2. Sensibilisation aux risques n Quelques chiffres

2. Sensibilisation aux risques n Analyse des AT d’origine électrique

2. Sensibilisation aux risques Liste des dommages (risques) dont l’origine est une incident d’ordre électrique Individu Electrocution Brûlure externe Incendies Installation Autre Electrisation chute de hauteur arrêt ou redémarrage intempestif d'un système pouvant entraîner un danger Explosions Détérioration de l'outil de production

Chapitre 3 Protection du travailleur Les textes réglementaires et les normes.

3. Les textes réglementaires Textes LEGISLATIFS Fixent les buts Textes NORMATIFS Apportent les solutions LOIS Ministère de l’industrie et de la recherche Commissariat à la normalisation Prescriptions administratives Décrets Arrêtés Circulaires Notes techniques Fiches techniques Avis AFNOR Bureaux de normalisation Électricité-UTE

3. Les textes réglementaires Le code du travail défini « la loi » dans le but de « protéger le travailleur »

3. Les textes réglementaires n Les normes de réalisation : NF C 15 -100 installations électriques à basse tension NF C 13 100 postes de livraison (transformateurs) NF C 14 100 installations de branchement (basse tension)

3. Les textes réglementaires n Les normes de conception : NF C 15 -100 classification des degrés de protection NF C 20 030 protection contre les chocs électriques NF C 71 008 baladeuses

Chapitre 4 Les dangers du courant électrique

4. Les dangers du courant électrique n Processus d’apparition d’un dommage Travail proximité pièce nue sous tension Énergie électrique BT Contact avec pièce nue sous tension Personne Objectif : Prendre les précautions nécessaires pour que Selon l’EN 292 -1, il est dit à propos du risque électrique : cela ne puisse pas arriver Brûlure, électrisation, électrocution Ce risque peut causer des lésions ou la mort par choc électrique ou par brûlures.

4. Les dangers du courant électrique n Définition du contact direct contact d’une personne avec des parties actives, c’est à dire des parties normalement sous tension Travail proximité pièce nue sous tension Énergie électrique BT Brûlure, électrisation, électrocution Contact avec pièce nue sous tension Personne => 70 % des accidents

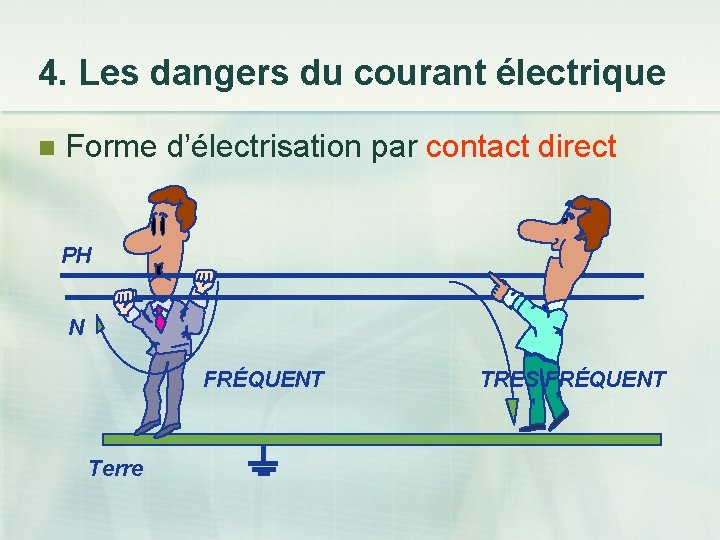

4. Les dangers du courant électrique n Forme d’électrisation par contact direct PH N FRÉQUENT Terre TRES FRÉQUENT

4. Les dangers du courant électrique n Définition d’un contact indirect contact d’une personne avec des masses portées accidentellement sous tension, à cause d’un défaut d’isolement Travail à proximité de masses accidentellement sous tension Énergie électrique BT Brûlure, électrisation, électrocution Contact avec masse accidentellement sous tension Personne => 30 % des accidents

4. Les dangers du courant électrique n Forme d’électrisation par contact indirect PH N Très rare Terre Relativement fréquent

4. Les dangers du courant électrique d’après EN 292 -1 ( suite ): Ø Ø L’isolation ne convient pas aux conditions d’utilisation. Des phénomènes électrostatiques induisent des tensions dangereuses. Un court circuit peut provoquer rayonnement thermique, projection de particules en fusion, effets chimiques ou émanation de gaz dangereux. Une électrisation peut également occasionner des chutes de personnes (ou d’objets lâchés par ces personnes), suite à l’effet de surprise.

4. Les dangers du courant électrique Les effets du courant électrique sur les personnes : On distingue deux cas : - L’électrisation : réaction du corps humain due au passage du courant dans les tissus (séquelles éventuelles…) - L’électrocution : l’issue est fatale… n

4. Les dangers du courant électrique n l’électrocution: décès 32% n l’électrisation: 36% n n réaction du corps due à un contact accidentel avec l’électricité ( choc électrique) les brûlures: n 42% Témoignage de Vincent – Electrisé

4. Les dangers du courant électrique Les facteurs qui influencent les dommages corporels sont : - L’intensité et/ou le type de courant qui traverse le corps, Le temps de passage du courant dans le corps. NB : L’intensité et/ou le type de courant qui traverse le corps Les effets des chocs électriques sont : - Effets physiques (brûlures), - Effets sur les muscles, - Effets sur le cœur, - Effets sur le système nerveux.

4. Les dangers du courant électrique Les facteurs qui influencent les dommages corporels sont : le type de courant n la tension n la résistance du corps humain n l’intensité n le temps n

4. Les dangers du courant électrique Les effets du passage du courant alternatif

4. Les dangers du courant électrique Les effets du passage du courant alternatif

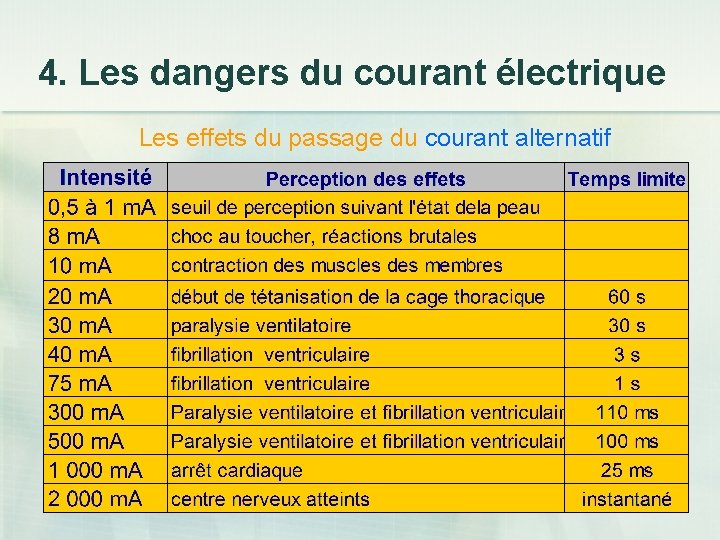

4. Les dangers du courant électrique Les effets du passage du courant continu Le risque de fibrillation cardiaque est 3, 75 fois plus petit. Les brûlures sont plus profondes à cause du phénomène d ’électrolyse.

4. Les dangers du courant électrique Les organes fragiles ils sont 40 fois moins résistants que la peau n le cerveau Pour le Cœur : Effet de la fibrillation n les poumons n le cœur n le foie n les reins

4. Les dangers du courant électrique Variation de la résistance du corps humain en fonction de la tension de contact et de l’état de la peau Peau sèche Peau humide Peau mouillée Peau immergée 25 50 250 380 Uc (V)

4. Les dangers du courant électrique Variation de la résistance du corps humain en fonction de la tension de contact et de l’état de la peau

4. Les dangers du courant électrique LES DOMAINES DE TENSION (Décret n° 88 -1056)

Chapitre 5 Les mesures de protection

5. Les mesures de protection contre les contacts directs : 1. Éloignement des pièces nues sous tension (protection collective) 2. Mise en place d’obstacles (protection collective) 3. Isolation des pièces nues (protection intrinsèque)

5. Les mesures de protection 1. Éloignement des pièces nues sous tension On éloigne physiquement les pièces nues (en général en les élevant par rapport au sol) La distance au dessus du sol est au minimum de : En BTA, BTB 2, 3 m 1 000 V< U <30 000 V 2, 5 m … 400 000 V< U< 750 000 V 7, 9 m

5. Les mesures de protection 2. Mise en place d’obstacles On place des obstacles entre les individus et les pièces sous tension à l’aide de : Coffrets, boîtiers, grillages, plaques…

5. Les mesures de protection 3. Isolation des pièces nues On isole les pièces sous tension

5. Les mesures de protection Intérêt du dispositif différentiel Clac NON ! Disjoncteur OUI ! Disjoncteur différentiel TERRE

5. Les mesures de protection Les Classes des appareillages électriques CLASS E 0 SYMBOLE Pas de symbole UTILISATION INTERDITE dans l’industrie REMARQUES Matériel dans lequel la protection contre les chocs électriques repose sur l’isolation principale. Ceci implique qu’aucune disposition n’est prévue pour le raccordement des parties conductrices accessibles (masses). I Matériel devant être relié OBLIGATOIREMENT à la terre Matériel dans lequel la protection contre les chocs électriques ne repose pas uniquement sur l’isolation principale mais qui comporte une mesure de sécurité supplémentaire sous forme de moyens de raccordement des parties conductrices accessibles (masses). II Matériel à double isolation, JAMAIS relié à la terre Matériel dans lequel la protection contre les chocs électriques ne repose pas uniquement sur l’isolation principale mais qui comporte des mesures supplémentaires de sécurité telles que la double isolation ou l’isolation renforcée. Lampe baladeuse alimentée en TBTS, non reliée à la terre Matériel dans lequel la protection contre les chocs électriques repose sur l’alimentation sous très basse tension de sécurité TBTS. III

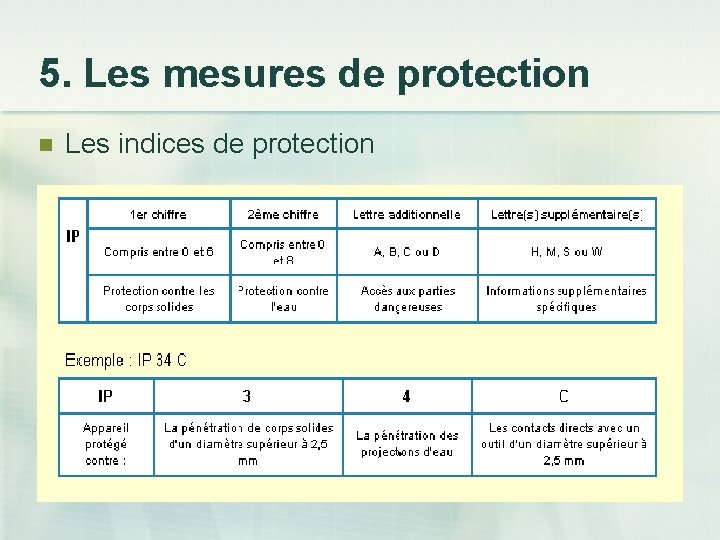

5. Les mesures de protection n Les indices de protection

5. Les mesures de protection n Les dispositifs de protection Source d’énergie (Générateur) Dispositifs de protection ou de séparation Dispositifs de commande Récepteur On trouve dans les dispositifs de protection ou de On trouve dans les dispositifs de commande : Les sources d’énergie électriques peuvent êtres : séparation : - les interrupteurs, - des génératrices, - les différentiels, - les contacteurs, - des accumulateurs ou des piles. - les disjoncteurs, - les relais, -les fusibles, les commutateurs. - les relais thermiques ou les relais magnétiques - les sectionneurs

5. 1 les appareils de protection DISJONCTEUR SYMBOLE 32 A ou 32 A Détection magnétique Détection thermique FONCTION Protection contre les surcharges de tout type : ouvre le circuit en défaut, possède un haut pouvoir de coupure (Pd. C) Attention aux contrefaçons !

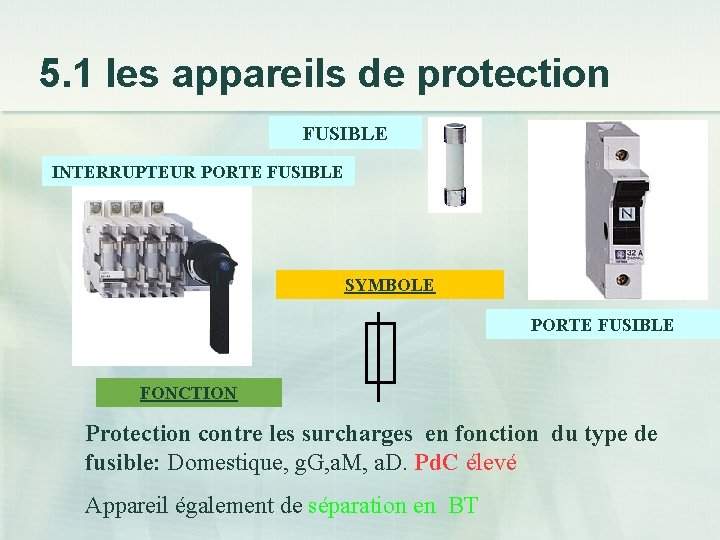

5. 1 les appareils de protection FUSIBLE INTERRUPTEUR PORTE FUSIBLE SYMBOLE PORTE FUSIBLE FONCTION Protection contre les surcharges en fonction du type de fusible: Domestique, g. G, a. M, a. D. Pd. C élevé Appareil également de séparation en BT

5. 1 les appareils de protection RELAIS THERMIQUE Les organes de détection sont toujours MAGNETIQUE associés à un appareil de commande. Le Pd. C dépend de cet appareil SYMBOLE Détection magnétique Détection thermique FONCTION magnétique Détection des courts circuits thermique Détection des surcharges Id<3, 5 In

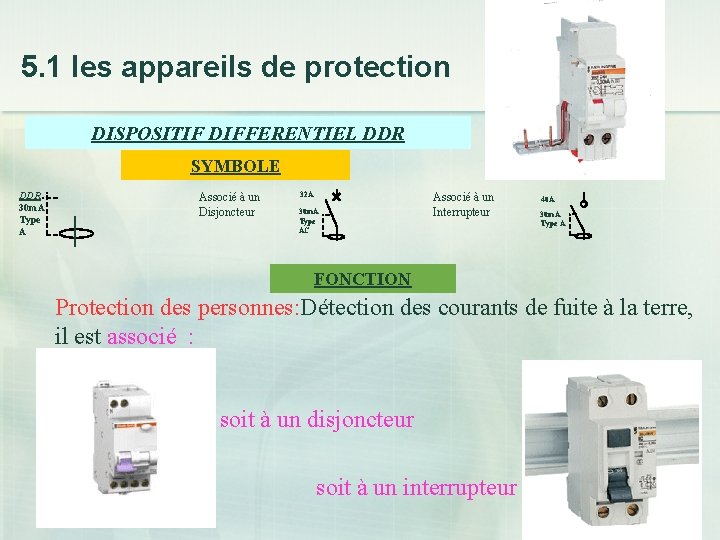

5. 1 les appareils de protection DISPOSITIF DIFFERENTIEL DDR SYMBOLE DDR 30 m. A Type A Associé à un Disjoncteur 32 A 30 m. A Type AC Associé à un Interrupteur 40 A 30 m. A Type A FONCTION Protection des personnes: Détection des courants de fuite à la terre, il est associé : soit à un disjoncteur soit à un interrupteur

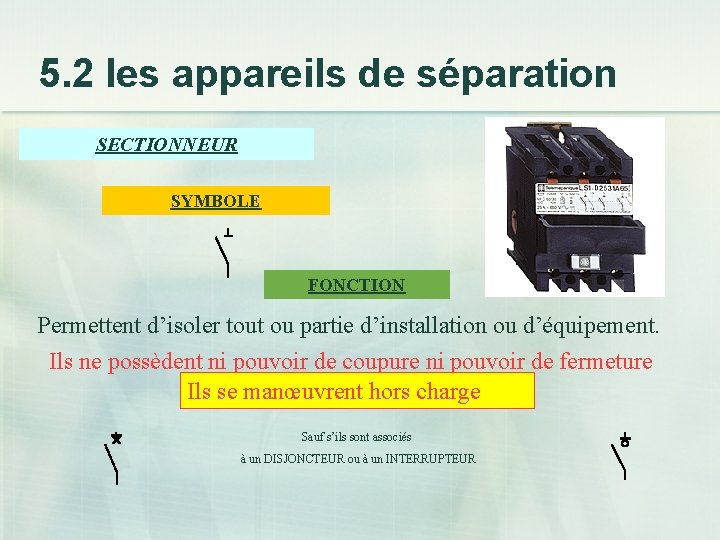

5. 2 les appareils de séparation SECTIONNEUR SYMBOLE FONCTION Permettent d’isoler tout ou partie d’installation ou d’équipement. Ils ne possèdent ni pouvoir de coupure ni pouvoir de fermeture Ils se manœuvrent hors charge Sauf s’ils sont associés à un DISJONCTEUR ou à un INTERRUPTEUR

5. 2 les appareils de séparation FUSIBLE ET PORTE FUSIBLE SYMBOLE FICHE ET PRISE SYMBOLE APPAREILS DEBROCHABLES Tous ces appareils se manœuvrent hors charge

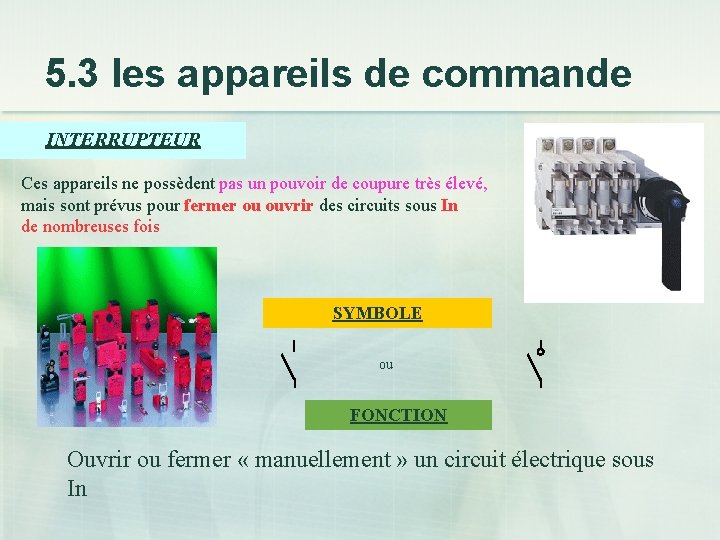

5. 3 les appareils de commande INTERRUPTEUR Ces appareils ne possèdent pas un pouvoir de coupure très élevé, mais sont prévus pour fermer ou ouvrir des circuits sous In de nombreuses fois SYMBOLE ou FONCTION Ouvrir ou fermer « manuellement » un circuit électrique sous In

5. 3 les appareils de commande CONTACTEUR SYMBOLE COMMANDE PUISSANCE K K k FONCTION Permet de commuter, automatiquement, par un faible courant de commande, des intensités importantes Le pouvoir de coupure et de fermeture est plus important que le pdc et pdf de l’interrupteur. Il peut être associé à un relais thermique ou magnétique: Discontacteur

Chapitre 6 Le risque incendie Feu d’un transformateur

6. Le risque d’incendie n Il faut savoir que la défaillance de l'installation électrique ou d'un appareil fonctionnant à l'électricité cause 34 % des incendies d'habitation !!

6. Le risque d’incendie Vieil adage : 1 minute=1 verre d'eau, 2 minutes= 1 seau, 3 minutes = 1 tonne, 4 minutes : à la grâce de dieu

6. Le risque d’incendie COMBURANT: COMBUSTIBLE: L'air Isolant des conducteurs environnement Le triangle du feu SOURCE DE CHALEUR: WE Energie électrique CAUSES La détérioration des matériels électriques et l'incendie d'origine électrique ont une même cause : l'élévation de la température due à l'effet JOULES Wj = R. I². t UNITES Wj : Energie calorifique en WH ou en J U : Différence de potentiel en V I : Intensié traversant le circuit en A R : Résistance du circuit en Ω t : Temps de circulation du courant en H ou en s Wj = U² / R. t

LUTTE CONTRE L'INCENDIE UN FEU DOIT ÊTRE COMBATTU LE PLUS RAPIDEMENT POSSIBLE COMBURANT: L'air COMBUSTIBLE: LA SUPRESSION D'UN DES COTES DU TRIANGLE ARRETE LE FEU TRIANGLE DU FEU SOURCE DE CHALEUR: La nature du combustible détermine la classe du feu: CLASSE COMBUSTIBLE TYPE A feu sec Bois; tissus; papier; matière plastique; Pvc B feu gras Hydrocarbure; alcool; solvant; graisse Huiles; peintures; polyéthylène; polystyrène C feu de gaz Butane; propane; …etc feu de métaux Limaille de fer; poudre d'aluminium; …etc LA DIFFICULTE D'EXTINCTION DEPEND DE LA CLASSE DU FEU

6. Le risque d’incendie Les extincteurs sont interdits au-delà de 50 KV si l'on a pas la certitude que U= 0 DISTANCE MINIMALE A RESPECTER

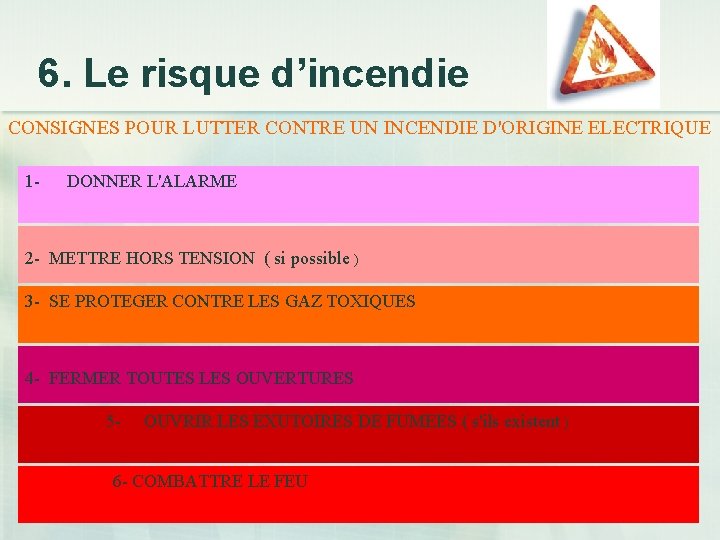

6. Le risque d’incendie CONSIGNES POUR LUTTER CONTRE UN INCENDIE D'ORIGINE ELECTRIQUE 1 - DONNER L'ALARME 2 - METTRE HORS TENSION ( si possible ) 3 - SE PROTEGER CONTRE LES GAZ TOXIQUES 4 - FERMER TOUTES LES OUVERTURES 5 - OUVRIR LES EXUTOIRES DE FUMEES ( s'ils existent ) 6 - COMBATTRE LE FEU

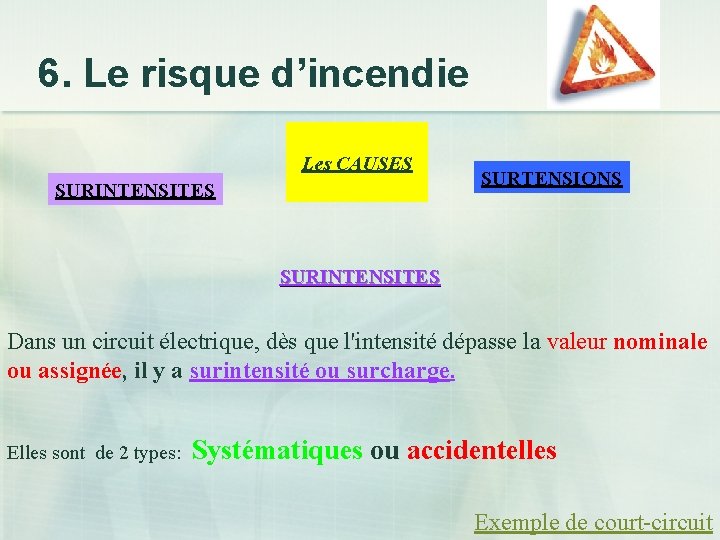

6. Le risque d’incendie Les CAUSES SURINTENSITES SURTENSIONS SURINTENSITES Dans un circuit électrique, dès que l'intensité dépasse la valeur nominale ou assignée, il y a surintensité ou surcharge. Elles sont de 2 types: Systématiques ou accidentelles Exemple de court-circuit

6. Le risque d’incendie TYPE DE SURCHARGE CAUSES VALEURS EFFETS (Lies à I et t ) Mise sous tension de récepteur RESISISTANCE: Rt = R 0(1+a. T°) SYSTEMATIQUE TRANSFORMATEUR CIRCUIT MAGNETIQUE MOTEUR ASYNCHRONE Inévitable: Il faut en tenir compte dans le choix des protections La durée dépend de la température à la mise sous tension / à celle de fonctionnement 1, 5à 2 In Le temps de la surintensité est lié au temps de saturation du circuit magnétique 2à 5 In 6à 7 In La surintensité diminue d’autant plus vite que l’inertie des pièces à mettre en mouvement est faible

6. Le risque d’incendie TYPE DE SURCHARGE ACCIDENTELLE CAUSES VALEURS RECEPTEUR TROP PUISSANT POUR LE CIRCUIT PUISSANCE DEMANDEE>A LA PUISSANCE DU EFFETS (Lies à I et t ) Devient dangereuse dans le temps. Id<à 3, 5 In Le circuit doit être coupé dans un temps d’autant plus court que le courant de défaut est important RECEPTEUR COURT CIRCUIT De 3, 5 à +10 In Très dangereux par la valeur de la surintensité ( arc, fusion, effets électrodynamiques: Coupure immédiate

6. Le risque d’incendie LES SURTENSIONS Valeur de tension supérieure à la valeur nominale. . Les causes de surtension sont, en général, dues à la foudre et aux phénomènes engendrés: tension induite. Dans ce cas la valeur peut atteindre plusieurs milliers de volts Certaines surtensions peuvent être causées par un réseau défectueux, les tensions engendrées, dans ce cas sont de l'ordre de 2 Un Exemple effet d’une surtension : Arc électrique

– PROTECTION DES BIENS CONTRE LES RISQUES D'INCENDIE D'ORIGINE ELECTRIQUE SURINTENSITE TYPE DE SURCHARGES APPAREILS DE PROTECTION SYSTEMATIQUES ACCIDENTELLES I Défaut < 3, 5 In Aucun appareil Fusible Relais thermique Disjoncteur ACCIDENTELLES : COURT CIRCUIT I Défaut >3, 5 In à + 10 In Type : domestique, g. G Fusible Partie thermique Type : domestique, g. G, a. M Relais magnétique Disjoncteur Partie magnétique

– PROTECTION DES BIENS Coordination des appareils de protection contre les surintensités CLASSIFICATION DES SURINTENSITES SURCHARGE FAIBLE MOYENNE In ZONE DE 5 In FORTE COURT CIRCUIT 10 In 1, 15 In RELAIS THERMIQUE 6 In FUSIBLE a. M 1, 5 In FUSIBLE g. G 1, 3 In 2, 4 In 10 à 14 In FONCTIONNEMENT Thermique DISJONCTEUR Magnétique Courbes : Z B C D 20 In TRES FORTE

– PROTECTION DES BIENS Coordination des appareils de protection contre les surtensions SURTENSION FOUDRE PARAFOUDRE ECLATEUR Diode transil M. O. V Varistance PARASURTENSEUR SURTENSION ACCIDENTELLE DUE AU RESEAU RELAIS A MAX DE TENSION U > … V

Chapitre 7 Habilitation électrique

7. HABILITATION Recueil de loi & directives pratiques n La loi, le code du travail et les recueils associés (UTE C 18510) donnent des indications précises sur les règles, recommandations et usages qui s’appliquent au travail en entreprise…

7. HABILITATION Recueil de loi & directives pratiques Pour pouvoir être habilité, le personnel doit avoir acquis une formation relative à la prévention des risques électriques et avoir reçu les instructions le rendant apte à veiller à sa propre sécurité et à celle du personnel qui est placé sous ses ordres. Les programmes de formation comportent deux parties : n n une formation théorique aux risques électriques et à leur prévention. une formation pratique dans le cadre du domaine d'activité attribué à l'intéressé.

7. HABILITATION Recueil de loi & directives pratiques Cette formation relève de la responsabilité de l'employeur qui peut : ü soit l’assurer avec ses moyens propres, ü soit la confier à un organisme spécialisé.

7. HABILITATION Recueil de loi & directives pratiques L’habilitation c'est la reconnaissance, par son employeur, de la capacité d'une personne à accomplir en sécurité les tâches fixées. ü ü ü L'habilitation n'est pas directement liée à la position hiérarchique ni à la classification professionnelle. Elle est matérialisée par un document établi par l'employeur et signée par l'employeur et l'habilité. La délivrance d'une habilitation ne dégage pas pour autant la responsabilité de l'employeur. Elle n'autorise pas, à elle seule, un titulaire à effectuer de son propre chef des opérations pour lesquelles il est habilité. Il doit en outre être désigné par son employeur pour l'exécution de ces opérations.

7. HABILITATION Recueil de loi & directives pratiques DELIVRANCE DU TITRE D’HABILITATION Exemple de Titre d’habilitation Pour délivrer une habilitation, l'employeur doit s'être assuré que : - Le salarié a suivi une formation adaptée aux travaux à effectuer, - Le salarié a bien assimilé cette formation attestée par un contrôle des connaissances, - Le salarié a éventuellement suivi une formation de recyclage, - L'aptitude médicale délivrée par le médecin du travail tient compte des risques particuliers auxquels le salarié sera exposé, - Le salarié possède un recueil des consignes de sécurité, - Si le salarié est un intérimaire, il doit pouvoir justifier d'une pratique dans les 6 derniers mois.

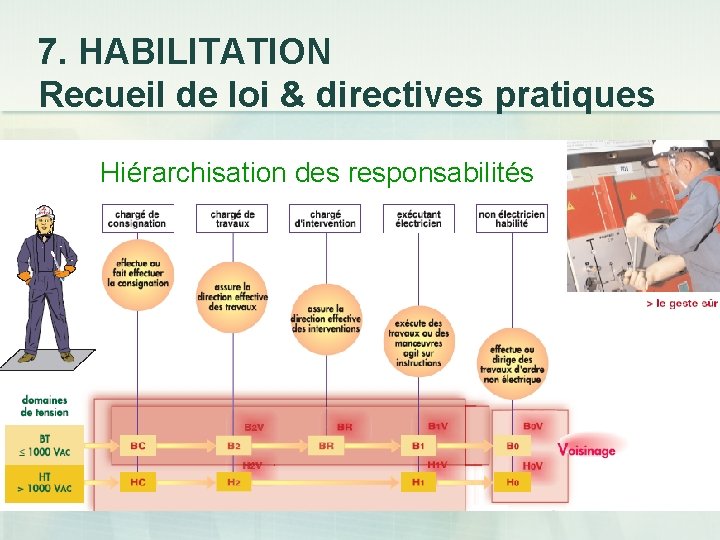

7. HABILITATION Recueil de loi & directives pratiques Hiérarchisation des responsabilités L’employeur et chef d’établissement ou le chargé d’exploitation Le chargé de consignation Le chargé de travaux Le surveillant de sécurité électrique L ’exécutant

7. HABILITATION Recueil de loi & directives pratiques Hiérarchisation des responsabilités

7. HABILITATION Recueil de loi & directives pratiques Rôle du chef d’établissement Prendre les mesures de sécurité Déterminer le rôle de chacun Former et habiliter Fournir le matériel Organiser les opérations

7. HABILITATION Recueil de loi & directives pratiques Quelques définitions : Type de matériel Installation Équipements Type d ’opération Travaux Interventions Les manœuvres Les mesurages

7. HABILITATION Recueil de loi & directives pratiques Voisinage BT En BT (basse tension) on considère que l’on est dans le voisinage d’une PNST (Pièce Nue Sous Tension) si : n Moins de 30 cm des conducteurs actifs ü Au sens IP 2 (accessibilité au doigt) ü

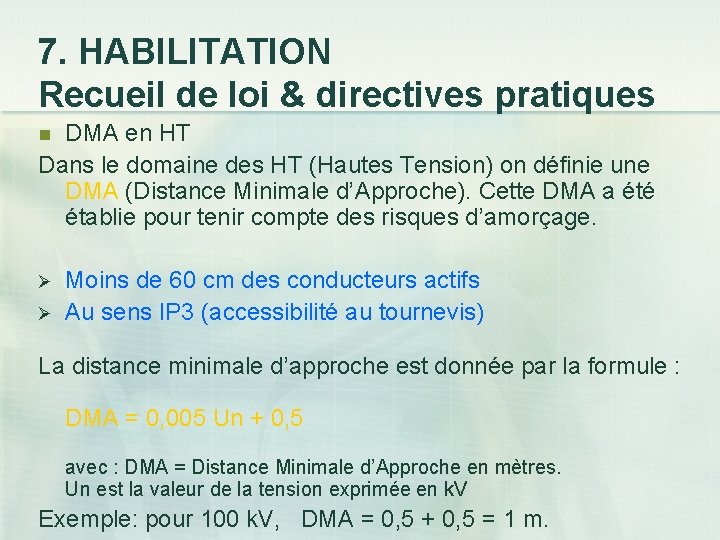

7. HABILITATION Recueil de loi & directives pratiques DMA en HT Dans le domaine des HT (Hautes Tension) on définie une DMA (Distance Minimale d’Approche). Cette DMA a été établie pour tenir compte des risques d’amorçage. n Ø Ø Moins de 60 cm des conducteurs actifs Au sens IP 3 (accessibilité au tournevis) La distance minimale d’approche est donnée par la formule : DMA = 0, 005 Un + 0, 5 avec : DMA = Distance Minimale d’Approche en mètres. Un est la valeur de la tension exprimée en k. V Exemple: pour 100 k. V, DMA = 0, 5 + 0, 5 = 1 m.

7. HABILITATION Recueil de loi & directives pratiques Voisinage HT En HT (Haute tension) on considère que l’on est dans le voisinage d’une PNST (Pièce Nue Sous Tension) si : n Ø De 1 à 50 k. V: Entre la DMA et 2 mètres. Ø De 50 à 250 k. V: Entre la DMA et 3 mètres. Ø Au dessus de 250 k. V: Entre la DMA et 4 mètres.

7. HABILITATION Recueil de loi & directives pratiques Distance minimale d’approche U(k. V) 750 Zone 3 250 Zone 2 Distance limite de voisinage 50 Zone de travail Zone de voisinage définie sous tension définie uniquement pour la HT Zone 1 Extérieur du local HT (H 1 T-H 2 T). (H 0 V-H 1 V-H 2 V-HC). Zone située dans le local mais au delà Position des de la distance limite de voisinage par pièces nues sous Zone de voisinage ou de rapport aux pièces nues et sous tension Zone 4 travail sous tension BT tension (H 0 -B 2 -BC ou non (B 0 V-B 1 V-BR-B 2 V-BR). habilité mais sous surveillance). 1 k. V 50 V 0 0. 3 0. 6 1 2 3 4 5 Distance (m)

7. HABILITATION Recueil de loi & directives pratiques Symboles des habilitations B x V OU ? QUOI ? QUI ? Première lettre Deuxième lettre Domaine de tension Indice numérique Nature des ouvrages sur Fonction du titulaire. opérations que peut lesquels le titulaire réaliser le titulaire. de l’habilitation peut intervenir. Exemple d’habilitation : B 2 V / BR / BC

7. HABILITATION Recueil de loi & directives pratiques Symboles des habilitations La première lettre B : Ouvrage du domaine Basse Tension et Très basse Tension (BT/TBT) H : Ouvrage du domaine Haute Tension (HT) Exemple d’habilitation : B 2 V / BR / BC

7. HABILITATION Recueil de loi & directives pratiques Symboles des habilitations Indice numérique 0 : Personnel réalisant exclusivement des travaux d'ordre non électrique et/ou des manœuvres permises, 1 : Personnel exécutant des travaux d'ordre électrique et/ou des manœuvres, 2 : personnel chargé de travaux d'ordre électrique. (responsable des activités) Exemple d’habilitation : B 2 V / BR / BC

7. HABILITATION Recueil de loi & directives pratiques Symboles des habilitations Deuxième lettre R : Le titulaire peut procéder à des interventions Remarque: ce type d'habilitation ne peut être délivré que pour des ouvrages du domaine BT et TBT, C : Le titulaire peut procéder à des consignations, V : Le titulaire peut travailler au voisinage d’installations du domaine indiqué (BT/TBT ou HT), T : Le titulaire peut travailler sous tension, N : Le titulaire peut effectuer des travaux de nettoyage sous tension. Exemple d’habilitation : B 2 V / BR / BC

7. HABILITATION Recueil de loi & directives pratiques Les différentes habilitations OPERATIONS DU DOMAINE B. T. B 0 V B 1 T B 1 V B 2 V B 2 T BR Interventions, Mesurage, Essais BC (consignation) Hors Tension Travaux au Travaux sous voisinage tension OPERATIONS DOMAINE H. T. H 0 H 1 H 2 HC H 0 V H 1 V H 2 V

7. HABILITATION Recueil de loi & directives pratiques Habilitation des NON ÉLECTRICIENS (indice 0 ou 0 V) B 0/H 0 ou B 0 V/H 0 V : Cette personne peut accéder sans B 0/H 0 ou B 0 V/H 0 V surveillance aux locaux d'accès réservés aux électriciens et effectuer ou diriger des travaux d'ordre non électrique dans l'environnement de pièces nues sous tension du domaine de tension correspondant à son habilitation. Exemple : Travaux de peinture - au voisinage de pièces nues sous tension (B 0 V) - sans voisinage (zone 1), dans un local réservé aux électriciens (B 0)

7. HABILITATION Recueil de loi & directives pratiques Le non électricien doit suivre les instructions du chef de chantier Habilitation des NON ÉLECTRICIENS (indice 0 ou 0 V) Le non électricien n’entreprend un travail que s’il en a reçu l’ordre Le non électricien peut accéder aux locaux réservés aux électriciens et doit respecter les limites de la zone de travail Le non électricien peut être désigné “surveillant de sécurité” ZONE 1 n Activité du B 0 : n n n Effectuer ou diriger des travaux d’ordre non électrique Habilité Désigné ZONE 4 n Activité du B 0 V : n n n Effectuer ou diriger des travaux d’ordre non électrique Habilité au voisinage Désigné

7. HABILITATION Recueil de loi & directives pratiques U nominale P. N. S. T B 0 V ZONE 4 1 k. V B 0 ZONE 1 INTERIEUR DU LOCAL EXTERIEUR DU LOCAL AUCUNE PRESCRIPTION Habilitation des NON ÉLECTRICIENS (indice 0 ou 0 V) 50 V Distance 0 Volt 0, 3 m 3 m

7. HABILITATION Recueil de loi & directives pratiques Habilitation de l’EXÉCUTANT ÉLECTRICIEN (indice 1 ou 1 V) B 1/H 1 ou B 1 V/H 1 V : B 1/H 1 ou B 1 V/H 1 V Cette personne agit toujours sur instructions (verbales ou écrites). Elle veille sur sa propre sécurité. Elle exécute des travaux d’ordre électrique. Exemple : Personne désignée, après consignation, pour remplacer un contacteur dans une armoire électrique (B 1)

7. HABILITATION Recueil de loi & directives pratiques L’exécutant électricien doit : ü Suivre les instructions du chargé de travaux. ü Entreprendre un travail que si il en a reçu l’ordre. ü Respecter les limites de la zone de travail qui lui a été définie et les dispositions de sécurité mises en œuvre à l'intérieur de cette zone. ü Porter les EPI (si nécessaire). ü N’utiliser que des outils adaptés au travail à effectuer. ü Vérifier son matériel et ses outils (avant utilisation). NB : Il peut assurer la fonction de surveillant de sécurité.

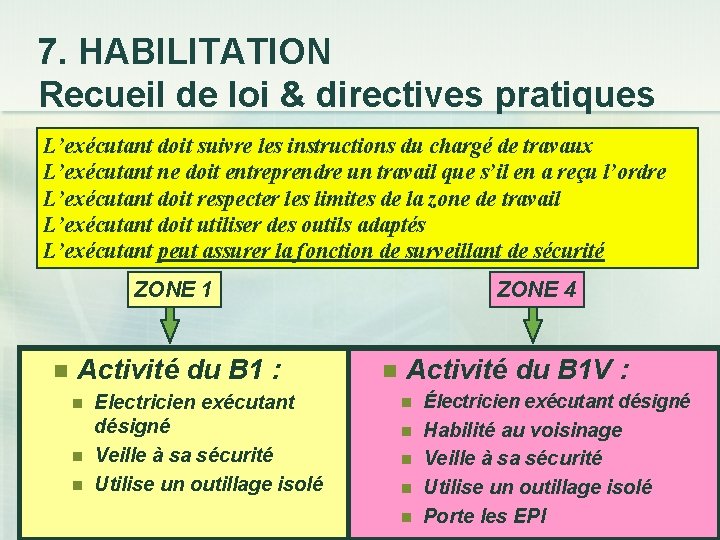

7. HABILITATION Recueil de loi & directives pratiques L’exécutant doit suivre les instructions du chargé de travaux Habilitation des NON ÉLECTRICIENS (indice 0 ou 0 V) L’exécutant ne doit entreprendre un travail que s’il en a reçu l’ordre L’exécutant doit respecter les limites de la zone de travail L’exécutant doit utiliser des outils adaptés L’exécutant peut assurer la fonction de surveillant de sécurité ZONE 1 n Activité du B 1 : n n n Electricien exécutant désigné Veille à sa sécurité Utilise un outillage isolé ZONE 4 n Activité du B 1 V : n Électricien exécutant désigné n Habilité au voisinage Veille à sa sécurité Utilise un outillage isolé Porte les EPI n n n

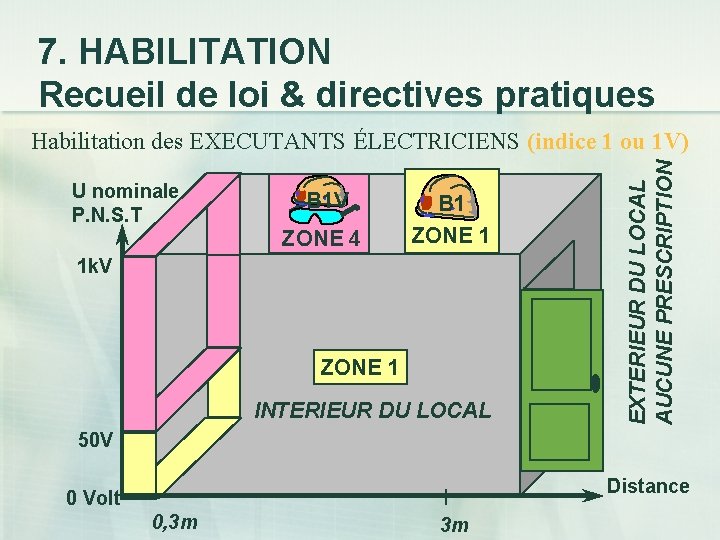

7. HABILITATION Recueil de loi & directives pratiques U nominale P. N. S. T B 1 V ZONE 4 B 1 ZONE 1 1 k. V ZONE 1 INTERIEUR DU LOCAL EXTERIEUR DU LOCAL AUCUNE PRESCRIPTION Habilitation des EXECUTANTS ÉLECTRICIENS (indice 1 ou 1 V) 50 V Distance 0 Volt 0, 3 m 3 m

7. HABILITATION Recueil de loi & directives pratiques Habilitation du chargé de travaux indice 2(V) et du chargé d’Intervention BR B 2(V)/ H 2(V) : cette personne assure la direction effective B 2(V)/ H 2(V) : des travaux. Elle prend les mesures nécessaires pour assurer sa propre sécurité et celle du personnel placé sous ses ordres. BR : cette personne réalise les interventions. Elle prend les BR : mesures nécessaires pour assurer sa propre sécurité.

7. HABILITATION Recueil de loi & directives pratiques Habilitation du chargé de consignation BC ou HC BC / HC : cette personne effectue ou fait effectuer la BC / HC : consignation et prend des mesures de sécurités correspondantes.

7. HABILITATION Recueil de loi & directives pratiques Habilitation du chargé de nettoyage sous tension indice N B 1 N, B 2 N, H 1 N ou H 2 N : cette indice autorise une personne B 1 N, B 2 N, H 1 N ou H 2 N : à exécuter ou diriger des travaux de nettoyage sur des ouvrages maintenus sous tension.

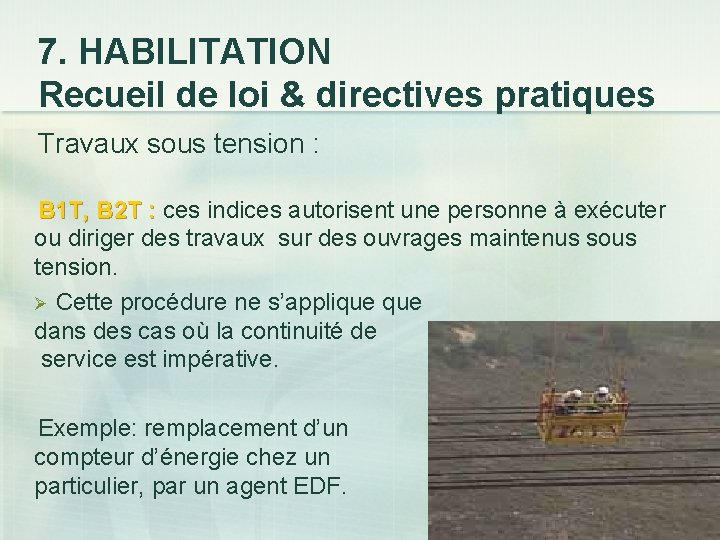

7. HABILITATION Recueil de loi & directives pratiques Travaux sous tension : B 1 T, B 2 T : ces indices autorisent une personne à exécuter B 1 T, B 2 T : ou diriger des travaux sur des ouvrages maintenus sous tension. Ø Cette procédure ne s’applique dans des cas où la continuité de service est impérative. Exemple: remplacement d’un compteur d’énergie chez un particulier, par un agent EDF.

7. HABILITATION Recueil de loi & directives pratiques DEFINITION DES TRAVAUX Un travail est une opération dont le but est de réaliser, modifier, Un travail entretenir, ou réparer un ouvrage électrique. Les travaux font l'objet d'une préparation et on distingue : Les travaux n les travaux d’ordre électrique n les travaux d’ordre non électrique n les travaux sur des ouvrages maintenus sous tension. Un travail est soumis à l’élaboration d’un document qui autorise l'exécution d’un travail (d'ordre électrique ou non). C’est l’Autorisation de Travail. Elle est remise au chargé de travaux. Elle est complétée par un avis de fin de travail.

7. HABILITATION Recueil de loi & directives pratiques Déroulement d’un travail (Hors Tension) Pour effectuer un travail on doit : üEvaluer les risques ü Procéder à la consignation ü Désigner les exécutants ü Baliser la zone ü Effectuer le travail üVérifier que tout est en ordre üEnlever les balisages üRemettre sous tension üProcéder aux essais

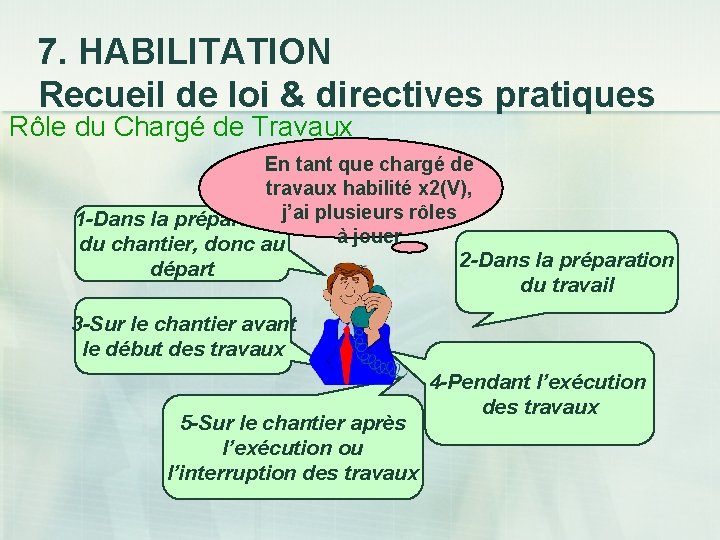

7. HABILITATION Recueil de loi & directives pratiques Rôle du Chargé de Travaux En tant que chargé de travaux habilité x 2(V), 1 -Dans la préparationj’ai plusieurs rôles à jouer du chantier, donc au départ 2 -Dans la préparation du travail 3 -Sur le chantier avant le début des travaux 5 -Sur le chantier après l’exécution ou l’interruption des travaux 4 -Pendant l’exécution des travaux

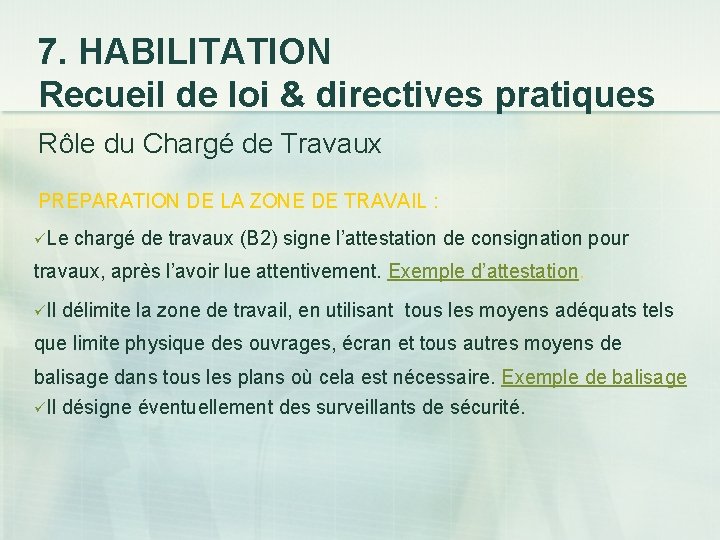

7. HABILITATION Recueil de loi & directives pratiques Rôle du Chargé de Travaux AVANT LE DEBUT DU TRAVAIL : Ø il informe les exécutants Ø il vérifie : Ø l'habilitation des exécutants. Ø l'état physique des exécutants. Ø l'existence et l'état : ü du matériel de protection et de sécurité ü de l'outillage.

7. HABILITATION Recueil de loi & directives pratiques Rôle du Chargé de Travaux PREPARATION DE LA ZONE DE TRAVAIL : üLe chargé de travaux (B 2) signe l’attestation de consignation pour travaux, après l’avoir lue attentivement. Exemple d’attestation. üIl délimite la zone de travail, en utilisant tous les moyens adéquats tels que limite physique des ouvrages, écran et tous autres moyens de balisage dans tous les plans où cela est nécessaire. Exemple de balisage üIl désigne éventuellement des surveillants de sécurité.

7. HABILITATION Recueil de loi & directives pratiques Rôle du Chargé de Travaux A LA FIN DU TRAVAIL : ü Il enlève le matériel et les outils üIl rassemble le personnel üIl informe le personnel de la remise sous tension et de l’interdiction définitive de tout nouvel accès à la zone de travail üIl enlève les moyens de délimitation de la zone de travail üIl rédige l'avis de fin de travail üIl remet l'avis de fin de travail au chargé de consignation

7. HABILITATION Recueil de loi & directives pratiques Le chargé de travaux est responsable de la sécurité sur le chantier Habilitation des NON ÉLECTRICIENS (indice 0 ou 0 V) avant le début des travaux pendant les travaux à la fin des travaux Le chargé de travaux peut avoir des exécutants sous ses ordres ZONE 1 n Activité du B 2 : n n n Reçoit le titre de consignation de l’ouvrage Organise le travail Rédige l’attestation de fin de travail ZONE 4 n Activité du B 2 V : n n n Reçoit le titre de consignation de l’équipement concerné Organise le travail en prenant en compte la situation de voisinage Rédige l’attestation de fin de travail

7. HABILITATION Recueil de loi & directives pratiques U nominale P. N. S. T B 2 V ZONE 4 B 2 ZONE 1 1 k. V ZONE 1 INTERIEUR DU LOCAL EXTERIEUR DU LOCAL AUCUNE PRESCRIPTION Habilitation des CHARGE DES TRAVAUX (indice 2 ou 2 V) 50 V Distance 0 Volt 0, 3 m 3 m

7. HABILITATION Recueil de loi & directives pratiques Habilitation du chargé d’intervention Indice BR Le chargé d’intervention : Ø effectue des interventions. Ø assure sa sécurité Remarque sur la prévention : Il est indispensable de veiller à ce que les tâches à effectuer soient précédées des actions suivantes : -l'analyse des risques, - le contrôle des matériels, - la vérification de l'absence de danger. Ce rôle est attribué au chargé d'intervention.

7. HABILITATION Recueil de loi & directives pratiques Définition de l’intervention : Définition : Opérations de courte durée et n'intéressant qu'une faible partie de l'ouvrage, réalisées sur une installation ou un équipement. Les interventions font l'objet d'une analyse sur place. La notion d'intervention est limitée aux domaines TBT et BT. On trouve des interventions de: Ø dépannage Ø connexion Ø remplacement

7. HABILITATION Recueil de loi & directives pratiques CONSIGNATION EN BT Les travaux ne pourront être réalisés qu’après avoir effectué la consignation de l’ouvrage LA CONSIGNATION COMPORTE 4 OPERATIONS PRINCIPALES 1 La séparation 2 La condamnation 3 L‘ identification 4 La vérification d ’absence de tension

7. HABILITATION Recueil de loi & directives pratiques Rôle du Chargé de Consignation - Indice BC ou HC ü Personne qui exécute ou fait exécuter les manœuvres de consignation. ü Elle est responsable de la consignation de l'ouvrage BT [ pour le chargé BC ] ou de l’ouvrage HT [ pour le chargé HC] ü Elle établit l’attestation de consignation.

7. HABILITATION Recueil de loi & directives pratiques Rôle du Chargé de Consignation - Indice BC ou HC Les attestations doivent être signées 1 - SÉPARER 2 - CONDAMNER Il doit 3 - IDENTIFIER L’OUVRAGE 4 - ÉFFECTUER LA VAT + MALT et CCT

7. HABILITATION Recueil de loi & directives pratiques

7. HABILITATION Recueil de loi & directives pratiques TRAVAUX HORS TENSION EN BTA Cette procédure de consignation peut être effectuée de deux façons différentes Ces 4 opérations peuvent réalisées par une personne qui fournit une attestation de consignation Le chargé de consignation (BC) Ou par deux personnes différentes : Le chargé de consignation effectue les tâches 1 et 2 et fournit une APEC Le chargé de travaux effectue les tâches 3 et 4

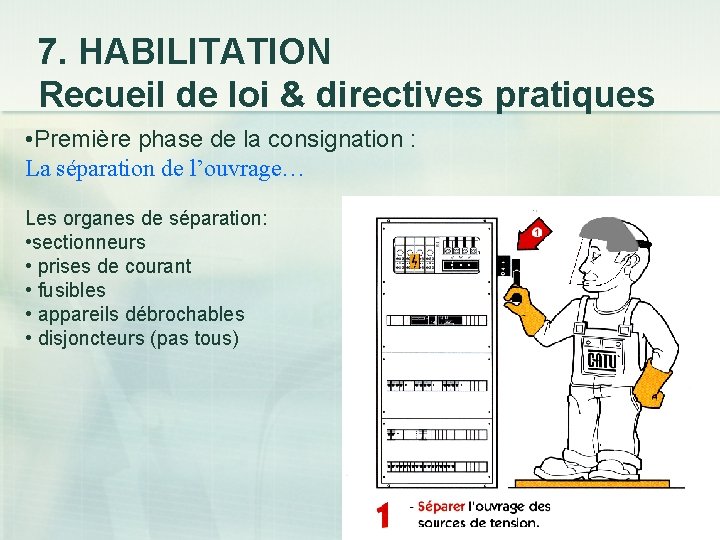

7. HABILITATION Recueil de loi & directives pratiques • Première phase de la consignation : La séparation de l’ouvrage… Les organes de séparation: • sectionneurs • prises de courant • fusibles • appareils débrochables • disjoncteurs (pas tous)

7. HABILITATION Recueil de loi & directives pratiques Deuxième phase de la consignation : La condamnation. En position d’ouverture: üImmobilisation de l'organe üSignalisation et dispositif de verrouillage (cadenas ) * Sur des ouvrages en BTA, la seule apposition d'une pancarte interdisant la manœuvre du dispositif est admise

7. HABILITATION Recueil de loi & directives pratiques Troisième phase de la consignation : L’identification. Elle peut nécessiter : -la connaissance de la situation géographique -la consultation des schémas -la lecture des pancartes et des étiquettes -l’identification visuelle

7. HABILITATION Recueil de loi & directives pratiques Quatrième phase de la consignation : VAT et MALT+CC La vérification d’absence de tension (VAT) se fait au plus près du lieu de travail. L’appareil, spécifique, doit être vérifié avant et après la mesure. -La mise à la terre et en court-circuit (MALT + CC) n’est pas obligatoire en BTA, sauf en cas de: - Risque de tension induite - Risque de ré alimentation - Câbles de grandes longueurs

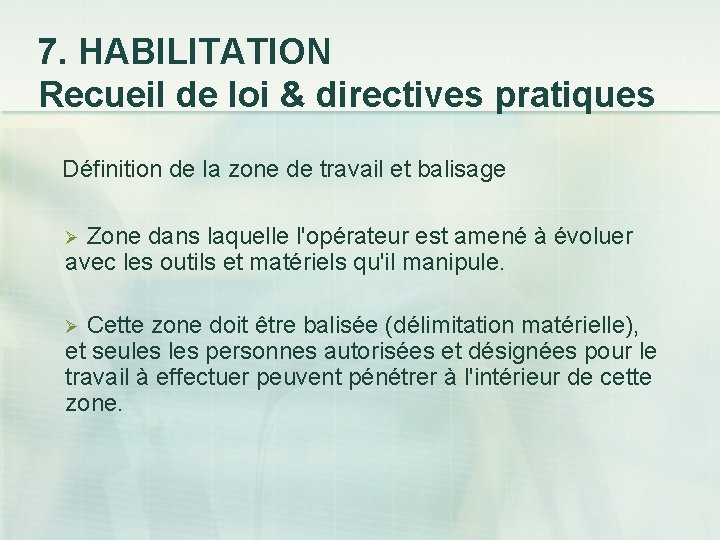

7. HABILITATION Recueil de loi & directives pratiques Définition de la zone de travail et balisage Ø Zone dans laquelle l'opérateur est amené à évoluer avec les outils et matériels qu'il manipule. Ø Cette zone doit être balisée (délimitation matérielle), et seules personnes autorisées et désignées pour le travail à effectuer peuvent pénétrer à l'intérieur de cette zone.

7. HABILITATION Recueil de loi & directives pratiques Délimitation matérielle La délimitation matérielle est réalisée à l'aide de banderoles, filets, etc.

7. HABILITATION Recueil de loi & directives pratiques QUI PEUT REMPLACER un fusible en BTA ou réarmer une protection ? CES PROTECTIONS SONT-ELLES DISPOSEES DANS UN LOCAL RESERVE AUX ELECTRICIENS ? NON OUI RISQUE DE CONTACT DIRECT ? NON OUI RISQUE DE PROJECTIONS EN CAS DE CC ? OUI L’intervenant désigné doit être habilité. NON L’intervenant est désigné. Aucune habilitation imposée.

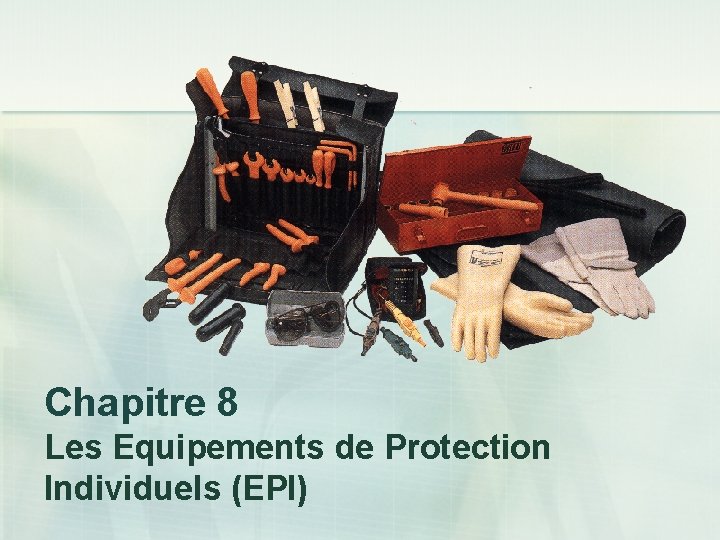

Chapitre 8 Les Equipements de Protection Individuels (EPI)

8. Les Equipements de Protection Individuels (EPI) Les opérations sur les ouvrages électriques nécessitent l’emploi des équipements et outillages préconisés par les textes réglementaires ou les prescriptions de sécurité. ü Tout utilisateur doit vérifier ses équipements avant l’emploi. Le matériel doit être en bon état ü Les EPI doivent être conformes aux exigences essentielles de sécurité et santé de la directive européenne 89/686/CEE (dite "directive EPI") et faire l'objet du marquage de conformité CE. Exemple: n Le casque: EN 397 n Les gants isolants: CEI 903 n L’écran facial: EN 166 ü

8. Les Equipements de Protection Individuels (EPI) ü Le casque facial Ø Ø il doit être conforme à la norme EN 397 il doit être porté dans les zones où il y a risques : o de chute d'objet (matériaux) o de choc à la tête (obstacle à hauteur d'homme) o de chute de hauteur (plus de 3 mètres) o de contact électrique au niveau de la tête Accident armoire électrique

8. Les Equipements de Protection Individuels (EPI) ü L’écran de Protection Facial Il protège des risques au niveau des yeux et du visage: Ø rayonnements ultraviolets Ø projections de particules Il doit être conforme à la norme EN 166 Son port est obligatoire : Ø lors des travaux ou interventions au voisinage, Ø lors des étapes sous tension des interventions, Ø lors des opérations de contrôle, essais, mesurages Ø lors de la mise en place des dispositifs de mise à la terre et en court-circuit. Explosion d’un Organe Electrique Court-circuit

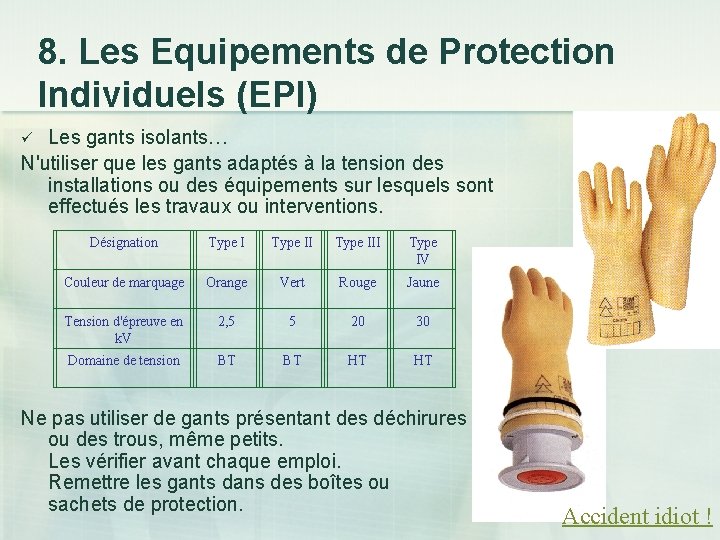

8. Les Equipements de Protection Individuels (EPI) Les gants isolants… N'utiliser que les gants adaptés à la tension des installations ou des équipements sur lesquels sont effectués les travaux ou interventions. ü Désignation Type III Type IV Couleur de marquage Orange Vert Rouge Jaune Tension d'épreuve en k. V 2, 5 5 20 30 Domaine de tension BT BT HT HT Ne pas utiliser de gants présentant des déchirures ou des trous, même petits. Les vérifier avant chaque emploi. Remettre les gants dans des boîtes ou sachets de protection. Accident idiot !

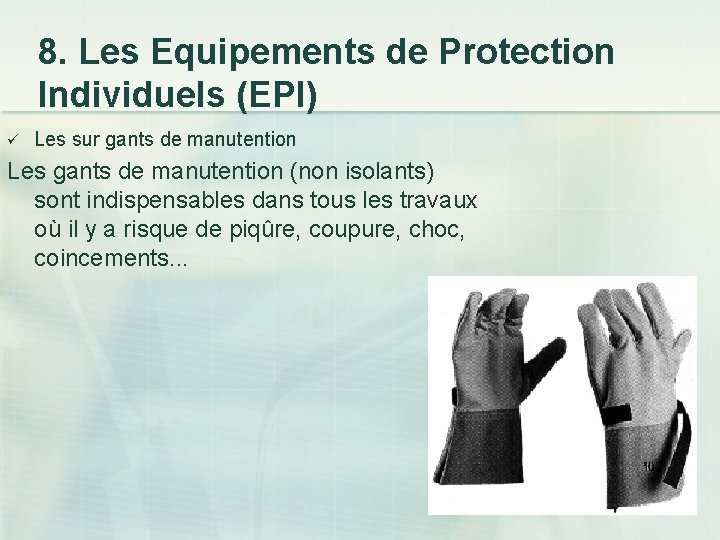

8. Les Equipements de Protection Individuels (EPI) ü Les sur gants de manutention Les gants de manutention (non isolants) sont indispensables dans tous les travaux où il y a risque de piqûre, coupure, choc, coincements. . .

8. Les Equipements de Protection Individuels (EPI) ü Les Equipement Individuels de Sécurité (EIS) Ø La macaron de consignation Le tapis ou le tabouret isolant Les outils isolants Le détecteur de tension (DDT) Les dispositifs mobiles de mise à la terre et en court- circuit Ø Ø

END ! Vous savez tout !
