Formation CCNA 23 Couche 7 Couche application Sommaire

Formation CCNA 23 - Couche 7 - Couche application

Sommaire 1) Introduction 2) DNS 3) FTP et TFTP 4) HTTP 5) SNMP 6) SMTP 7) Telnet

1) Introduction n La couche application: n Interagit avec les applications logicielles n Vérifie la disponibilité des partenaires de communications n Synchronise les applications qui doivent coopérer n Contrôle les erreurs au niveau des données

Présentation de la couche application n Détermine si les ressources nécessaires à la communication sont disponibles pour les processus applicatifs n Exemples : n n n tableurs traitements de texte logiciels de terminaux bancaires, etc.

Présentation de la couche application n Couche 7 du modèle OSI : n Synchronisation des applications n Contrôle d’erreurs de données n Vérification de la disponibilité des partenaires de communication

Présentation de la couche application n Les applications réseau sont de type client - serveur n Le module client est le demandeur de services n Le module serveur fournit des services en réponse aux demandes du client

2) DNS* n Le protocole DNS: n Résout un nom de domaine en une adresse IP n Fonctionne selon un mode client - serveur n Utilise à la fois TCP et UDP n Utilise le port 53 * Domain Name System

Nom de domaine n Nom correspondant au nom de l’organisation n Composé de deux parties: n Nom de domaine n Extension du domaine

Fully Qualified Domain Name . (Inter. NIC) ca edu utexas fit com mit google de Labo-cisco net supinfo www . . . forum clte www

Types d’extension n Différents types d’extension: n n n n . com correspond aux entreprises à vocation commerciales. edu organismes éducatifs. gov organismes gouvernementaux. net organismes ayant trait aux réseaux. org entreprises à but non lucratif. biz entreprises en générale. info sites d’informations

3) FTP* n Protocole orienté connexion(TCP) n Protocole de transfert de fichiers entre deux machines distances n Utilise deux connexions pour le transfert de données : n n Port 20 pour le transfert de données Port 21 pour la connexion de contrôle *File Transfert protocol

FTP n Objectifs de FTP: n Permettre un partage de fichiers entre machine distante n Permettre une indépendance aux systèmes de fichiers des machines clientes et serveur n Permettre de transférer des données de manière efficace

FTP

TFTP* n Protocole non orienté connexion(UDP) n Utilise le port 69 n Utilisé pour le transfert de fichier de configuration ou d’IOS entre les routeurs *Trivial File Transfert Protocol

TFTP n Léger et simple d’utilisation n Possibilité inférieur à FTP (pas de liste de fichier, pas d’authentification, …) n Pas d’authentification utilisateur

4) HTTP(Hyper text transfert protocol) n Utilisé par un navigateur web n Utilisé par les premières versions de World Wide Web n Application client serveur (TCP) port 80

HTTP n Utilise le protocole d’affichage HTML(Hyper. Text Markup Language ) n Le serveur HTTP répond à une requête GET envoyé par le client (ex: pour la visualisation d’une page HTML)

Commande GET n Commande permettant de demander un fichier à un serveur HTTP n Exemple :

5) SNMP n Permet de : n n n Contrôler l’état du réseau Détecter et résoudre des problèmes de réseau Prévoir le développement du réseau n Emploie UDP *Simple Network Management Protocol

SNMP n Un réseau SNMP comprend : n Un système de gestion de réseau (NMS : Network Management System) n Des unités gérées n Des agents

SNMP

6) SMTP* n Protocole d’envoi de messages électroniques n Utilise le port TCP 25 n Aucune authentification *Simple Mail Transfer Protocol

7) Telnet n Protocole permettant d’interfacer des terminaux et des applications au travers d’un réseau n Ne tient pas compte de l’environnement n Envoi de données au format ACSII

Telnet n Utilise le port TCP 23 n Orienté connection n Connection Half Duplex

Telnet n Protocole basique (pas de fonctions avancées comme le cryptage) n Sert de base pour d’autres protocoles n Exemple : FTP, POP 3, …

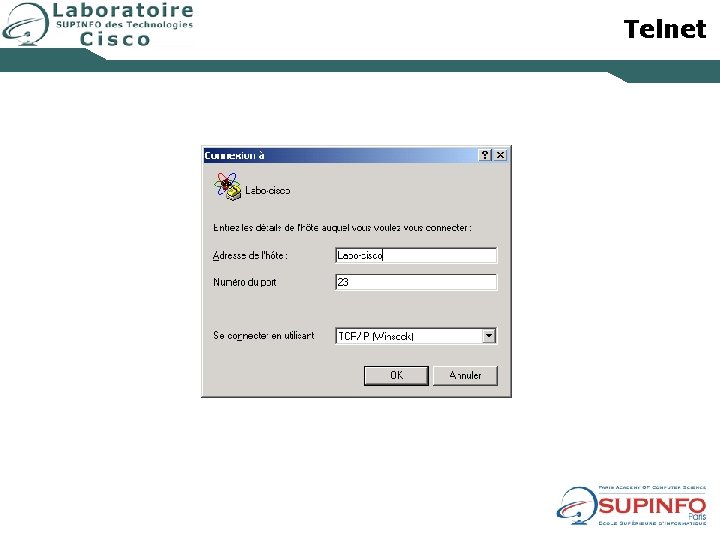

Telnet
