Formale Sprachen Klaus Becker 2010 2 Formale Sprachen
Formale Sprachen Klaus Becker 2010
2 Formale Sprachen
3 Teil 1 Sprachen und ihre Beschreibung
4 Email-Adresse Vertippt! Sie wollen immer auf dem neuesten Stand sein und daher die entsprechende „Newsletter“ abonnieren. Gott sei Dank „bemerkt“ das System ihren Tippfehler. Quelle: http: //www. abc. net. au/rn/newsletters/music/default. htm

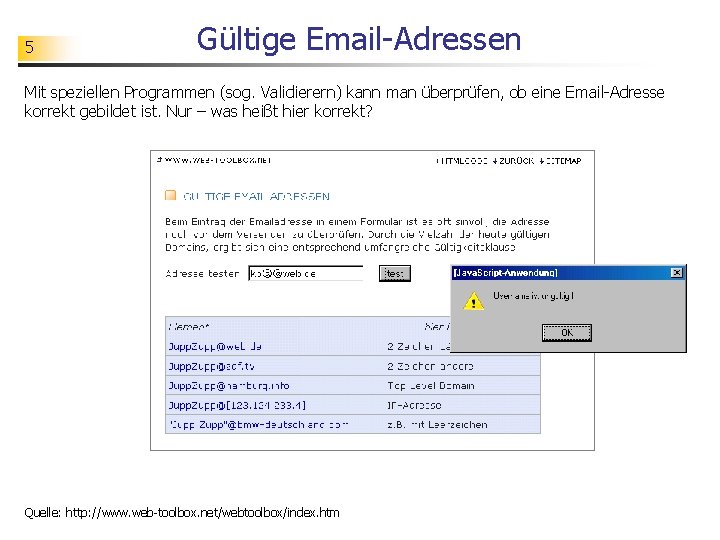

5 Gültige Email-Adressen Mit speziellen Programmen (sog. Validierern) kann man überprüfen, ob eine Email-Adresse korrekt gebildet ist. Nur – was heißt hier korrekt? Quelle: http: //www. web-toolbox. net/webtoolbox/index. htm
6 Aufbau einer Email-Adresse 2822 Quelle: http: //www. web-toolbox. net/ webtoolbox/index. htm
Ein Blick in die RFC 2822 7 RFC 2822 Internet Message Format April 2001 3. 4. 1. Addr-specification An addr-spec is a specific Internet identifier that contains a locally interpreted string followed by the at-sign character ("@", ASCII value 64) followed by an Internet domain. The locally interpreted string is either a quoted-string or a dot-atom. If the string can be represented as a dot-atom (that is, it contains no characters other than atext characters or ". " surrounded by atext characters), then the dot-atom form SHOULD be used and the quoted-string form SHOULD NOT be used. Comments and folding white space SHOULD NOT be used around the "@" in the addr-spec. Informelle Beschreibung addr-spec = local-part "@" domain local-part = dot-atom / quoted-string / obs-local-part domain = dot-atom / domain-literal / obs-domain-literal = [CFWS] "[" *([FWS] dcontent) [FWS] "]" [CFWS] dcontent = dtext / quoted-pair dtext = NO-WS-CTL / ; Non white space controls . . . Quelle: http: //www. ietf. org/rfc 2822. txt Formale Präzisierung
8 Zielsetzung und Vorgehensweise Ziel ist es, Verfahren der Informatik zur präzisen Beschreibung sprachlicher Strukturen zu erarbeiten. Wir werden analog zur Darstellung in der RFC 2822 Präzisierungen für vereinfachte Email-Adressen entwickeln und die dabei benutzten Präzisierungsverfahren genauer studieren.
9 Sprachen in der Informatik <html> inf-schule@gmx. de <head> X: 1 1 JMP 4 <title>Steckbrief von Bailey</title> T: Brother John 2 INC 1 </head> C: Traditional 3 DEC 2 <body> L: 1/4 4 TST 2 <h 1>Steckbrief</h 1> K: C 5 JMP 2 <p><img src="bailey 1. jpg" alt="Foto von Bailey" /></p> CDEC|EFGz| % continues 6 HLT <p> w: Are you slee-ping, Bro. Ich heiße <em>Bailey</em>. Ich lebe in der Nähe ther John! % continues von Kaiserslautern. def invertieren(daten): EFGz| </p> d = daten. replace("n", " ") w: Bro-ther John! <p> liste 1 = d. split() G/ A/ G/ F/ EC| % continues Ich interessiere mich für <em>Agility-Sport</em>. graustufen = int(liste 1[3]) w: Mor-ning bells are rin-ging, Mor-ning Meine Lieblingsdisziplinen sind: zeilenlaenge = int(liste 1[1]) bells are rin-ging, </p> liste 2 = liste 1[: 4] FB, Ez|] <ul> w: ding dong, ding dong! for element in liste 1[4: ]: <li><em>Sprung</em> durch einen Reifen</li> z 1 = int(element) <li><em>Lauf</em> über eine Wippe</li> z 2 = graustufen - z 1 <li><em>Slalomlauf</em> zwischen Stangen</li> liste 2 = liste 2 + [str(z 2)] </ul> d = liste 2[0] + "n" P 2 <p> d = d + liste 2[1] + " " + liste 2[2] + "n" 8 Ich gehe jedes 5 Wochenende zur d = d + liste 2[3] + "n" 15 <a href="http: //www. welpenschule-kl. de/index. html">Welpenschule</a> i = 4 15 15 8 15 15. while i < len(liste 2): 15 8 8 8 15 </p> if (i-3) % zeilenlaenge == 0: 8 8 8 </body> d = d + liste 2[i] + "n" 12 12 12 </html> else: 12 5 12 d = d + liste 2[i] + " " 12 12 12 rnbqkb 1 r/pp 1 p 1 ppp/2 p 2 n 2/8/2 P 1 p 3/2 N 2 NP 1/PP 1 P/R 1 BQKB 1 R w i = i KQkq + 1 - 0 5 12 return d 12 12 12
10 Aufgabe: Darstellung und Verarbeitung von Bildern Was leistet die Sprache PGM? Was leistet die Sprache Python? Worin unterscheiden sich Sprachen wie PGM oder Python von natürlichen Sprachen wie Deutsch oder Englisch? def invertieren(daten): d = daten. replace("n", " ") liste 1 = d. split() graustufen = int(liste 1[3]) zeilenlaenge = int(liste 1[1]) liste 2 = liste 1[: 4] for element in liste 1[4: ]: z 1 = int(element) z 2 = graustufen - z 1 liste 2 = liste 2 + [str(z 2)] d = liste 2[0] + "n" d = d + liste 2[1] + " " + liste 2[2] + "n" d = d + liste 2[3] + "n" i = 4 while i < len(liste 2): if (i-3) % zeilenlaenge == 0: d = d + liste 2[i] + "n" else: d = d + liste 2[i] + " " i = i + 1 return d. . . # Test bild = """ P 2 5 8 15 15 15 8 8 8 8 12 12 12 5 12 12 """ 15 15 8 12 12 12 print(invertieren(bild))

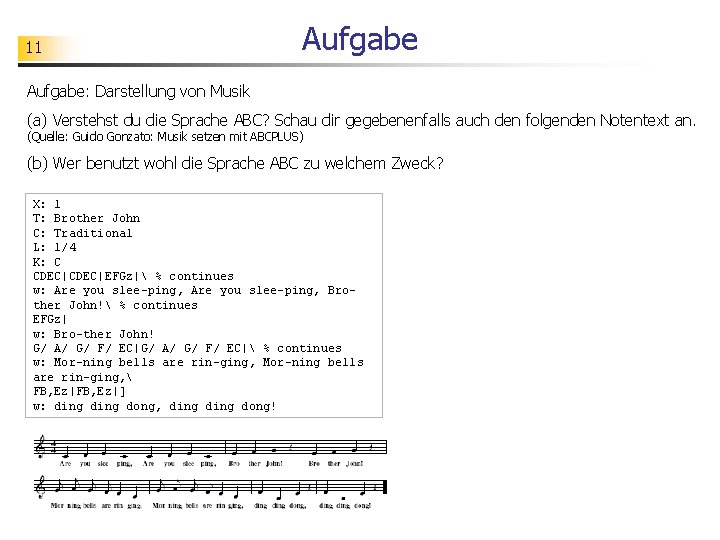

11 Aufgabe: Darstellung von Musik (a) Verstehst du die Sprache ABC? Schau dir gegebenenfalls auch den folgenden Notentext an. (Quelle: Guido Gonzato: Musik setzen mit ABCPLUS) (b) Wer benutzt wohl die Sprache ABC zu welchem Zweck? X: 1 T: Brother John C: Traditional L: 1/4 K: C CDEC|EFGz| % continues w: Are you slee-ping, Brother John! % continues EFGz| w: Bro-ther John! G/ A/ G/ F/ EC| % continues w: Mor-ning bells are rin-ging, FB, Ez|] w: ding dong, ding dong!
12 Aufgabe: Römische Zahldarstellung (a) Schau dir die Darstellung der Uhrzeiten genau an. Etwas stimmt hier nicht - zumindest wenn man strenge Regeln anlegt. Formuliere die Regeln, die man zur Bildung römischer Zahlen beachten muss. (b) Welche Hausnummer hat das Haus? Formuliere die Regeln, die man zur Umwandlung von römischen Zahlen in unser gängiges Zahlensystem beachten muss. Aufgabe: Mathematikunterricht in Ipogesien: In Ipogesien hört man im Mathematikunterricht der 1. Klasse ständig folgende Wörter: ipigisi, isipigisisi, ipisigisisi, isisipigisisisi, isipisigisisisi, ipisisigisisisi, . . . Nachdem Ipo das Wort isipisisigisisisi sagt, gibt es ein Aufmurren. Warum wohl? (a) Wie sind die Wörter der ipigisi-Sprache aufgebaut? (b) Hast du eine Idee, was die Wörter der ipigisi-Sprache bedeuten? Tipp: Es handelt sich um Additionsaufgaben.
Sprachen in der Informatik 13 Information muss zunächst in Form von Daten formal dargestellt werden, bevor sie verarbeitet werden kann. Daten können dann mit Hilfe von Computerprogrammen zu neuen Daten verarbeitet werden oder auch zu anderen Computern transportiert werden. Wenn die hierdurch erzeugten bzw. transportierten Daten gedeutet werden, entsteht neue Information. Sprachen spielen bei diesem Vorgehen eine zentrale Rolle. PGM Python
14 Sprachen in der Informatik Sprachen zur Darstellung von Information: Sprachen zur Verarbeitung von Daten: HTML Python XML Java SVG Delphi ABC Assembler . . . Information Deuten Darstellen Daten Verarbeiten

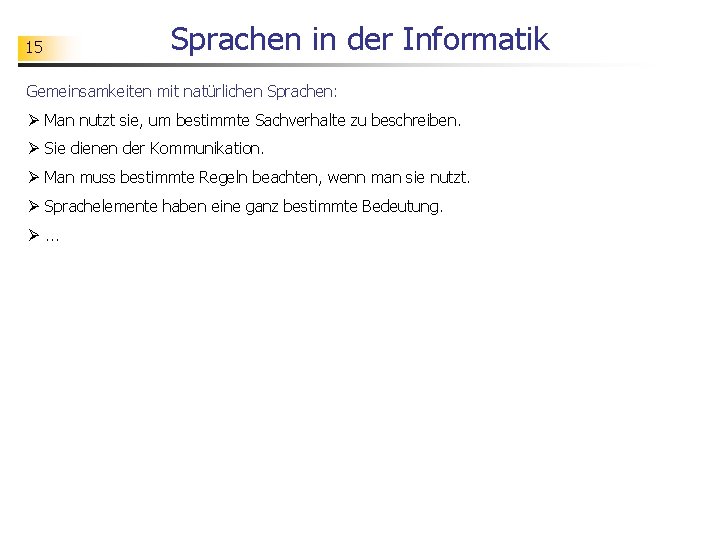

15 Sprachen in der Informatik Gemeinsamkeiten mit natürlichen Sprachen: Ø Man nutzt sie, um bestimmte Sachverhalte zu beschreiben. Ø Sie dienen der Kommunikation. Ø Man muss bestimmte Regeln beachten, wenn man sie nutzt. Ø Sprachelemente haben eine ganz bestimmte Bedeutung. Ø. . .

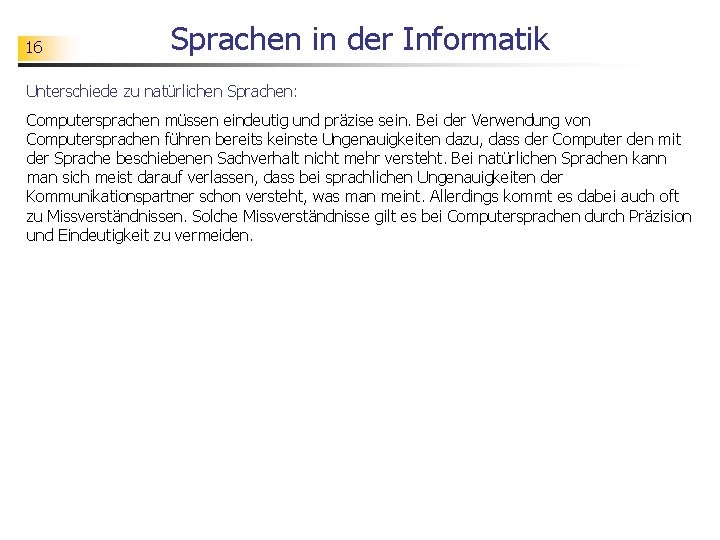

16 Sprachen in der Informatik Unterschiede zu natürlichen Sprachen: Computersprachen müssen eindeutig und präzise sein. Bei der Verwendung von Computersprachen führen bereits keinste Ungenauigkeiten dazu, dass der Computer den mit der Sprache beschiebenen Sachverhalt nicht mehr versteht. Bei natürlichen Sprachen kann man sich meist darauf verlassen, dass bei sprachlichen Ungenauigkeiten der Kommunikationspartner schon versteht, was man meint. Allerdings kommt es dabei auch oft zu Missverständnissen. Solche Missverständnisse gilt es bei Computersprachen durch Präzision und Eindeutigkeit zu vermeiden.
17 Fachkonzept - formale Sprache Ein Alphabet ist eine nicht-leere endliche (geordnete Menge) von Symbolen. Alphabet der römischen Zahlen: = {I, V, X, L, C, D, M} Ein Wort über einem Alphabet ist e. Hintereinanderreihung endlich vieler Symbole aus einem vorgegebenen Alphabet. Wörter über dem Alphabet der römischen Zahlen: MMX, LXX, XXL, LILLI, . . . Bei der Bildung von Wörtern über einem Alphabet Σ lässt man auch zu, dass überhaupt keine Symbole hintereinandergereiht werden. Man nennt dieses besondere Wort leeres Wort und bezeichnet es üblicherweise mit ε oder λ. Die Menge aller Wörter über einem Alphabet Σ wird mit Σ* bezeichnet. Mit Σ+ bezeichnet man die Menge aller Wörter über Σ ohne das leere Wort. Menge aller Wörter über dem Alphabet = {I, V, X, L, C, D, M}: Eine (formale) Sprache über einem Alphabet Σ ist eine bestimmte Teilmenge der Menge Σ* aller möglichen Wörter über Σ. Sprache der römischen Zahlen: * = {λ, I, III, IIII, . . . , IX, . . . , IIXIXX, . . . } L = {I, III, IV, V, VII, VIII, IX, X, . . . }
18 Fachkonzept - Syntax / Semantik Die Syntax einer Sprache beschreibt, welche Wörter über dem vorgegebenen Alphabet zur Sprache gehören. Die Semantik einer Sprache beschreibt, welche Bedeutung den Wörter über dem vorgegebenen Alphabet zugeordnet wird. Welche Kombinationen von Symbolen aus dem Alphabet Σ = {I, V, X, L, C, D, M} eine römische Zahl ergeben, lässt sich mit Hilfe von Syntaxregeln beschreiben: Die Bedeutung von Wörtern über Σ = {I, V, X, L, C, D, M}, die eine römische Zahl darstellen, lässt sich wie folgt beschreiben: Ø Die Symbole V, L und D kommen höchstens einmal vor. Ø Die Symbole I, X, C, M kommen höchstens dreimal hintereinander vor. Ø Das Symbole I kann den Symbolen V und X genau einmal vorangestellt werden. Entsprechend kann das Symbol X den Symbolen L und C sowie das Symbol C den Symbolen D und M vorangestellt werden. Ø. . . Ø I steht für 1, V für 5, X für 10, L für 50, C für 100, D für 500, M für 1000. Ø Der Wert einer Folge von Symbolen aus A = {I, V, X, L, C, D, M} lässt sich in der Regel durch Addition der Werte der einzelnen Symbole bestimmen. Ø Ausnahme: Ist eines der Symbole I, X und C einem höherwertigen Symbol vorangestellt, so wird der Wert dieser Symbolkombination (aus vorangestelltem Symbol und höherwertigem Symbol) bestimmt, indem man den Wert des vorangestellten Symbols vom Wert des höherwertigen Symbols subtrahiert. Ø. . .
19 Trennung zwischen Syntax u. Semantik Das folgende Beispiel soll klarmachen, dass Syntax und Semantik unabhängige Merkmale einer Sprache sind. Alphabet: Σ = {i, p, g, s}. "isi-Folgen": i, isisi, . . Folge von i-Symbolen, bei der jeweils benachbarte i-Symbole durch ein s getrennt sind. "ipigisi-Folgen": ipigi, ipigisi, isipigisi, . . . Struktur: isi-Folge p isi-Folge g isi-Folge. Sprache der beliebigen ipigisi-Ausdrücke: L 1 = {ipigi, isipigi, ipisigi, ipigisi, isipisigi, . . . } alle Wörter über dem Alphabet Σ = {i, p, g, s}, die eine ipigisi-Folge bilden. Sprache der mathematisch korrekten ipigisi-Ausdrücke: L 2 = {ipigisi, isipigisisi, ipisigisisi, isisipigisisisi, isipisigisisisi, ipisisigisisisi, . . . } alle Wörter über dem Alphabet Σ = {i, p, g, s}, die eine ipigisi-Folge bilden und bei denen die Summe der i-Symbole vor und nach dem g-Symbol gleich sind.
20 Trennung zwischen Syntax u. Semantik Symbole und Symbolkombinationen werden oft so gewählt, dass sie eine bestimmte Bedeutung suggerieren. Das Beispiel zeigt aber, dass die Bedeutung den syntaktischen Einheiten nicht innewohnt, sondern unabhängig hiervon festgelegt werden muss. Einheit Bedeutung ipigisi 1+1=2 ipigisi 1 ist gleich 1 subtrahiert von 2 isipigisisi 2+1=3 isipigisisi 2 ist gleich 1 subtrahiert von 3 ipisigisisi 1+2=3 ipisigisisi 1 ist gleich 2 subtrahiert von 3 isisipigisisisi 3+1=4 isisipigisisisi 3 ist gleich 1 subtrahiert von 4 isipisigisisisi 2+2=4 isipisigisisisi 2 ist gleich 2 subtrhiert von 4 ipisisigisisisi 1+3=4 ipisisigisisisi 1 ist gleich 3 subtrahiert von 4 . . . gleiche Syntax, unterschiedliche Semantik
21 Übungen Aufgabe : Die Sprache FEN (Forsyth-Edwards-Notation) wird benutzt, um Schach-Spielzustände zu beschreiben. Viele Schachprogramme nutzen diese Sprache, wenn Spielzustände abgespeichert werden. So wird etwa der Schach-Spielzustand in der folgenden Abbildung wie folgt in der Sprache FEN beschrieben: rnbqkb 1 r/pp 1 p 1 ppp/2 p 2 n 2/8/2 P 1 p 3/2 N 2 NP 1/PP 1 P/R 1 BQKB 1 R w KQkq - 0 5 Wir betrachten der Einfachheit halber nur den ersten Teil eines solchen "FEN-Wortes", der die aktuelle Spielbrettbelegung beschreibt: rnbqkb 1 r/pp 1 p 1 ppp/2 p 2 n 2/8/2 P 1 p 3/2 N 2 NP 1/PP 1 P/R 1 BQKB 1 R (a) Welches Alphabet Σ liegt der Sprache L der reduzierten FEN-Wörter zur Beschreibung von Spielbrettbelegung zu Grunde? (b) Gib Beispiele für Wörter über Σ an, die zu L bzw. nicht zu L gehören. (c) Beschreibe in Worten die Syntaxregeln, die reduzierten FEN-Wörtern zu Grunde liegen. (d) Schreibe eine Anleitung zur Deutung der Wörter aus L.
22 Übungen Aufgabe: Die Sprache "hallihallo" Zur Sprache "hallihallo" gehören die folgenden Wörter: hallo, hallihallihallo, . . . (a) Welche Alphabete könnte man hier als Grundlage der Sprache wählen? (b) Beschreibe die Regeln, nach denen die Wörter der "hallihallo"-Sprache gebildet werden. (c) Überlege dir auch eine (ausgefallende) Bedeutung der Wörter.
23 Teil 2 Syntaxdiagramme
24 Aufbau einer Email-Adresse 2822 Quelle: http: //www. web-toolbox. net/ webtoolbox/index. htm
25 Beispiel: Vereinfachte E-Mail-Adressen Zur Reduktion der Komplexität werden wir nur sehr einfache E-Mail-Adressen mit einem stark reduzierten Zeichensatz erfassen. Zudem benutzen wir eine grafische Darstellung der Grammatik in Form von Syntaxdiagrammen.
26 Aufgabe (a) Die Adresse abba@cad. de ist gültig bzgl. der gegebenen Syntaxdiagramme. Wie kann man das begründen? (b) Gib weitere Adressen an, die gültig bzgl. der gegebenen Syntaxdiagramme sind. Gib Beispiele für ungültige Adressen an. (c) Erweitere die Diagramme so, dass sie auch weitere Fälle gültiger E-Mail-Adressen erfasst werden.

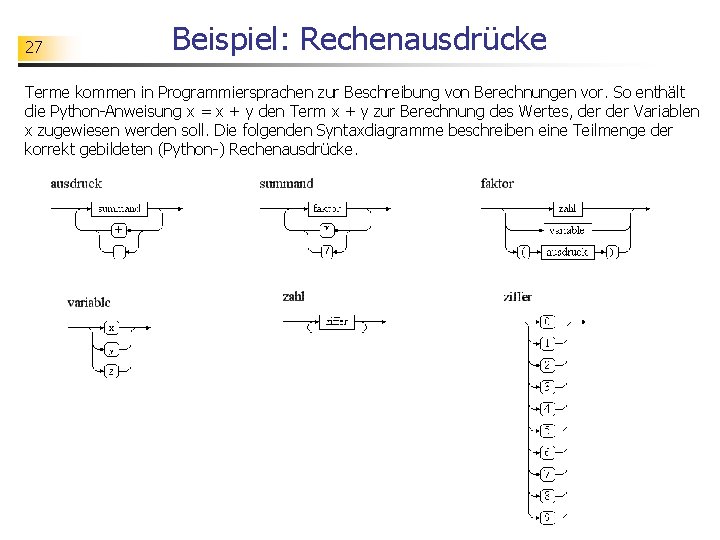

27 Beispiel: Rechenausdrücke Terme kommen in Programmiersprachen zur Beschreibung von Berechnungen vor. So enthält die Python-Anweisung x = x + y den Term x + y zur Berechnung des Wertes, der Variablen x zugewiesen werden soll. Die folgenden Syntaxdiagramme beschreiben eine Teilmenge der korrekt gebildeten (Python-) Rechenausdrücke.
28 Aufgabe Mit Hilfe von Syntaxdiagrammen lassen sich Rechenausdrücke wie folgt erzeugen: Man konstruiert einen Weg durch die Diagramme beginnend im Diagramm ausdruck so, dass die Folge der Symbole in den abgerundeten Kästchen entlang des Wegs einen Term bilden. Versuche, analog (s. u. ) Wegbeschreibungen für folgende Rechenausdrücke zu konstruieren: x-y-2, x-(y-2), (x+y)*(x-y). ausdruck -> summand + summand -> faktor + summand -> variable + summand -> x + faktor * faktor -> x + zahl * faktor -> x + ziffer * faktor -> x + 2 0 * variable -> x+20*y
29 Fachkonzept - Syntaxdiagramme dienen dazu, die Syntax einer Sprache präzise zu beschreiben. Syntaxdiagramme bestehen aus Terminalsymbolen, Nichtterminalsymbolen und Verbindungspfeilen. Terminalsymbole sind Symbole des Alphabets der Sprache, die in Diagrammen durch abgerundete Rahmen zu erkennen sind. Terminalsymbole im Beispiel: 0, 1, . . . , 9, x, y, z, +, -, *, /, (, ) Nichtterminalsymbole sind Hilfssymbole, die in Diagrammen durch rechteckige Rahmen zu erkennen sind. Nichtterminalsymbole stehen jeweils für eigene Diagramme. Nichtterminalsymbole im Beispiel: ausdruck, summand, faktor, variable, zahl, ziffer Terminalsymbol
30 Fachkonzept - Syntaxdiagramm Mit Hilfe von Syntaxdiagrammen lassen sich Wörter über dem Alphabet der Terminalsymbole herleiten. Eine Herleitung besteht dabei aus einer Folge von Umformungen eines Ausdrucks entlang der Wege durch die Syntaxdiagramme mit dem Ziel, die Nichtterminalsymbole letztlich alle durch Terminalsymbole zu ersetzen. ausdruck -> summand -> faktor * faktor -> ( ausdruck ) * faktor -> ( summand + summand ) * faktor -> ( faktor + summand ) * faktor -> ( variable + summand ) * faktor -> ( x + faktor ) * faktor -> ( x + variable ) * faktor -> ( x + y ) * ( ausdruck ) -> ( x + y ) * ( summand - summand ) -> ( x + y ) * ( faktor - summand ) -> ( x + y ) * ( variable - summand ) -> ( x + y ) * ( x - faktor ) -> ( x + y ) * ( x - variable ) -> (x+y)*(x-y)
31 Fachkonzept - Syntaxdiagramm Konstruktionsmuster: Sequenz Alternative Iteration Rekursion
32 Übungen Aufgabe: ipigisi-Sprache (a) Eine isi-Folge ist eine Folge von i-Symbolen, bei der jeweils benachbarte i-Symbole durch ein s getrennt sind: i, isisi, . . Entwickle ein Syntaxdiagramm zur Beschreibung von isi. Folgen. (b) Eine ipigisi-Folge hat die Struktur isi-Folge p isi-Folge g isi-Folge. Beispiele für solche ipigisi -Folgen sind: ipigi, ipigisi, isipigisi, . . Entwickle Syntaxdiagramme zur Beschreibung von ipigisi-Folgen. (c) Ein mathematisch korrekter ipigisi-Ausdruck ist eine ipigisi-Folge, bei der die Summe der i. Symbole vor und nach dem g-Symbol gleich sind. Kann man korrekte ipigisi-Ausdrücke mit Hilfe von Syntaxdiagrammen beschreiben? Aufgabe: Die Sprache "hallihallo" Zur Sprache "hallihallo" gehören die folgenden Wörter: hallo, hallihallihallo, . . . Beschreibe die Wörter der "hallihallo"-Sprache mit Hilfe von Syntaxregeln.
33 Teil 3 Grammatiken
34 Stark vereinfachte E-Mail-Adressen Die folgenden Syntaxdiagramme legen den Aufbau von stark vereinfachten E-Mail. Adressen fest. Beachte, dass in diesen Adressen nur die Symbole b, @ und. vorkommen dürfen. Eine nach diesen Syntaxdiagrammen gültige E-Mail-Adresse ist z. B. bb@b. bb. emailadresse -> user @ domain -> name @ domain -> buchstabe @ domain -> b b @ subdomains topleveldomain -> b b @ name. topleveldomain -> b b @ buchstabe. name. topleveldomain -> b b @ b. buchstabe. topleveldomain -> b b @ b. b buchstabe. topleveldomain -> b b @ b. b b b. topleveldomain -> bb@b. bb
35 Syntaxdiagramme und Ersetzungsregeln emailadresse -> user @ domain user -> name domain -> subdomains @ topleveldomain subdomains -> name. subdomains topleveldomain -> b b name -> b name buchstabe -> b Ersetzungsregeln Syntaxdiagramme
36 Ersetzungsregeln emailadresse -> user @ domain user -> name domain -> subdomains @ topleveldomain subdomains -> name. subdomains topleveldomain -> b b name -> buchstabe name Ersetzungsregeln buchstabe -> b E -> U@D U -> N D -> ST S -> N. S T -> bb N -> BN B -> b Ersetzungsregeln in abgekürzter Form
Aufgabe 37 Entwickle mit Hilfe der Ersetzungsregeln (in abkürzender Schreibweise) eine Ableitung der Adresse bb@b. bb. In jedem Ersetzungsschritt darf nur eine Regel angewandt werden. E -> U@D U -> N D -> ST S -> N. S T -> bb N -> BN B -> b E -> # mit der Regel E -> U@D -> # mit der Regel U -> b. U Ersetzungsregeln bb@b. bb Ableitung eines Wortes
Aufgabe 38 Teste die folgenden Ersetzungsregeln. Welche E-Mail-Adressen lassen sich mit diesen Regeln ausgehend vom Symbol E ableiten? E -> b. U U -> @S S -> b. B B ->. S B ->. T T -> b. Z Z -> b E -> # mit der Regel E -> b. U -> # mit der Regel U -> b. U bb. U -> # mit der Regel U -> b. U Ersetzungsregeln bb@b. bb Ableitung eines Wortes
39 Fachkonzept - Grammatik Eine Grammatik besteht aus den folgenden Komponenten: n einer endlichen nichtleeren Menge T von Terminalsymbolen (Alphabet der betreffenden Sprache) n einer endlichen nichtleeren Menge N von Nichtterminalsymbolen (Hilfsymbole) E -> U@D U -> b. U U -> λ D -> b. S S ->. bb n einer endlichen Menge P von Produktionen (Ersetzungsregeln) Grammatik n einem Startsymbol S N (zum Starten einer Ableitung) Man schreibt auch kurz: G = (T, N, P, S). T = {b, @, . } N = {E, U, D, S} P = {E -> U@D, . . . , . b. S ->. bb} S: E Terminalsymbole Nichtterminalsymbole Produktionen Startsymbol
Fachkonzept - Ableitung 40 Eine Ableitung beginnt immer mit dem Startsymbol. Sie endet, wenn alle Nichtterminalsymbole ersetzt sind. Ein Ableitungsschritt besteht darin, ein Teilwort innerhalb eines Worts mit Hilfe einer passenden Produktion zu ersetzen. Produktionen sind demnach Ersetzungsregeln. E -> U@D -> bb@D -> bb@b. S -> bb@b. bbb. b. S -> bb@b. bb # # # # # mit mit mit der der der Regel Regel Regel E -> U@D U -> b. U U -> λ D -> b. S S ->. b. S -> bb E -> U@D U -> b. U U -> λ D -> b. S S ->. bb Grammatik Ableitung
41 Fachkonzept - Sprache zur Grammatik Eine Grammatik G = (T, N, P, S) erzeugt eine Sprache L(G) über dem Alphabet T. L(G) ist dabei die Menge der Wörter über T, die vom Startsymbol S mit Hilfe der Produktionen aus P abgeleitet werden können. Man nennt L(G) die von G erzeugte Sprache. E -> U@D U -> b. U U -> λ D -> b. S S ->. bb L(G 1) = {. . . , bb@b. bb, . . . } E -> b. U U -> @S S -> b. B B ->. S B ->. T T -> b. Z Z -> b Menge der stark vereinfachten E-Mail-Adressen L(G 2) = {. . . , bb@b. bb, . . . } Menge der stark vereinfachten E-Mail-Adressen Beachte, dass verschiedene Grammatiken dieselbe Sprache erzeugen können. Grammatik G 1 Grammatik G 2
42 Grammatiken für natürliche Sprachen Die Beschreibung, Erkennung und Übersetzung natürlicher Sprachen ist sehr schwierig. Der Beschreibungsansatz über Grammatiken (im Sinne der Informatik) hat bisher nicht zum Erfolg geführt. Heute benutzt man eher statistische Methoden, um natürliche Sprachen zu erfassen und automatisiert zu verarbeiten. <S> -> <NP><VP> -> <A><N><VP> -> die Katze <VP> ->. . . die Katze fängt die Maus <S> -> <NP><VP> <NP> -> <A><N> <NP> -> <N><PP> <VP> -> <V><NP> <VP> -> <VP><PP> -> <P><NP> <N> -> Katze <N> -> Maus. . . <V> -> fängt. . . <A> -> der <A> -> die <A> -> das <A> -> eine. . . <P> -> mit <P> -> in. . . Grammatik
43 Experimente mit JFlap Eingabe der Grammatik Ableitung eines Wortes
44 Übungen Aufgabe Teste mit JFlap die folgenden Grammatiken. Mach dir mit Hilfe von Tests auch die Besonderheiten der Regelsysteme klar. Findest du weitere Ersetzungsregeln, dieselben EMail-Adressen erzeugen wie die Ersetzungsregeln oben? Teste deine Vorschläge mit JFlap. E -> U@D U -> N D -> ST S -> N. S T -> bb N -> BN B -> b E -> b. U U -> @S S -> b. B B ->. S B ->. T T -> b. Z Z -> b E -> U@D U -> b. U U -> λ D -> b. S S ->. bb

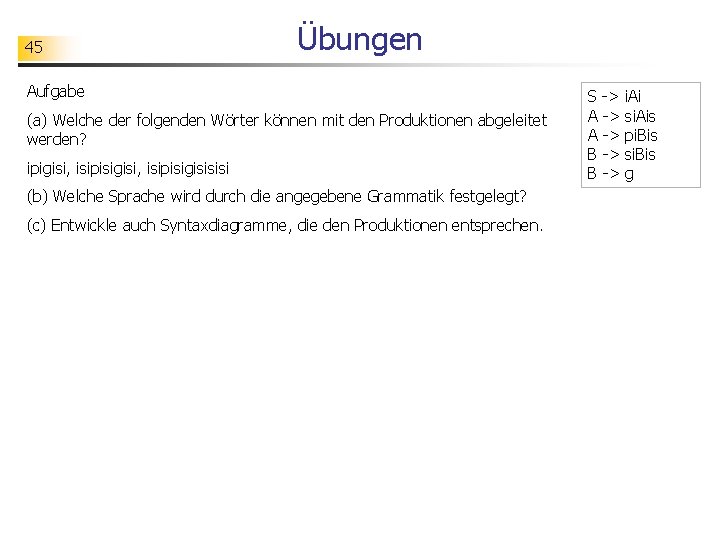

45 Übungen Aufgabe (a) Welche der folgenden Wörter können mit den Produktionen abgeleitet werden? ipigisi, isipisigisisisi (b) Welche Sprache wird durch die angegebene Grammatik festgelegt? (c) Entwickle auch Syntaxdiagramme, die den Produktionen entsprechen. S -> i. Ai A -> si. Ais A -> pi. Bis B -> si. Bis B -> g

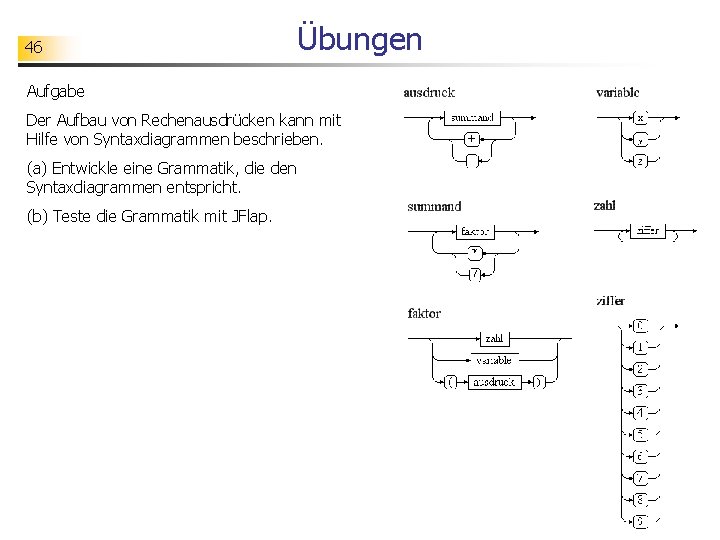

46 Übungen Aufgabe Der Aufbau von Rechenausdrücken kann mit Hilfe von Syntaxdiagrammen beschrieben. (a) Entwickle eine Grammatik, die den Syntaxdiagrammen entspricht. (b) Teste die Grammatik mit JFlap.
47 Teil 4 Backus-Naur-Form
48 Gleitkommazahlen in Python Grammatiken werden in der Praxis meist in der Backus-Naur-Form dargestellt. Hierbei werden Produktionen in einer Kurzschreibweise dargestellt. Aufgabe: Das Werkzeug EBNF-Visualizer benutzt die unten gezeigte Schreibweise, um die zu den Syntaxdiagrammen gehörenden Produktionen darzustellen. Versuche, mit Hilfe der Syntaxdiagramme die Bedeutung der Symbole in den zugehörigen Regeln zu erschließen. Was bedeutet z. B. der senkrechte Strich |? Welche Bedeutung haben eckige, geschweifte und runde Klammern? digit = ("0" | "1" | "2" | "3" | "4" | "5" | "6" | "7" | "8" | "9"). intpart = digit {digit}. fraction = ". " digit {digit}. exponent = (e | E) ["+" | "-"] digit {digit}. floatnumber = (pointfloat | exponentfloat). pointfloat = ([intpart] fraction) | (intpart ". "). exponentfloat = (intpart | pointfloat) exponent.
49 Kurzschreibweise für Produktionen Die (erweiterte) Backus-Naur-Form (kurz BNF bzw. EBNF) ist eine Kurzschreibweise für Produktionen. Es gibt eine Reihe verschiedener Schreibweisen für Regeln in (E)BNF. Die am häufigsten benutzten Schreibweisen werden im Folgenden anhand einfacher Beispiele vorgestellt. vorzeichen -> + vorzeichen -> - vorzeichen -> + | Alternative zahl -> ziffer zahl = ziffer {ziffer} zahl = ziffer* zahl = ziffer+ Iteration zahlmitvorzeichen -> + zahlmitvorzeichen -> - zahlmitvorzeichen = [vorzeichen] zahl optionale Teile
50 Übungen Aufgabe: Erzeuge die Syntaxdiagramme für Rechenausdrücke mit dem Werkzeug EBNFVisualizer.

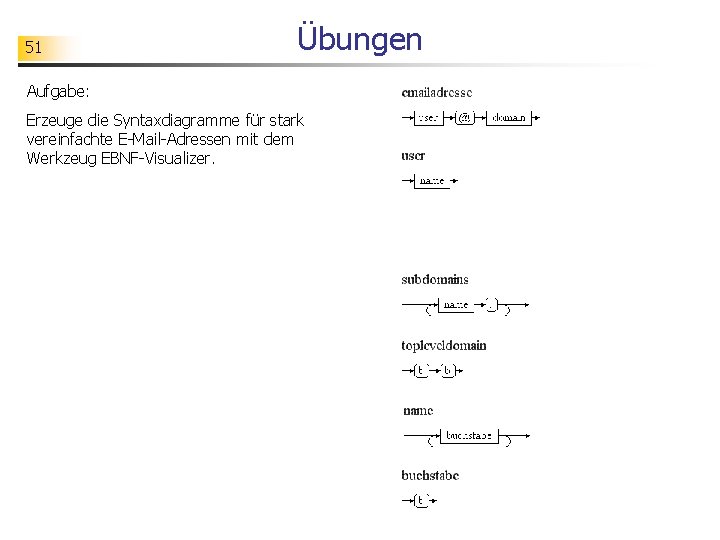

51 Übungen Aufgabe: Erzeuge die Syntaxdiagramme für stark vereinfachte E-Mail-Adressen mit dem Werkzeug EBNF-Visualizer.
52 Übungen Aufgabe: Entwickle eine Grammatik in Backus-Naur-Form für Postanschriften. Beachte die folgenden Aspekte: Ø Eine Postanschrift besteht aus einem Personenteil, gefolgt von einer Straße, gefolgt von der Stadt. Ø Der Personenteil besteht aus einem Titelteil und einem Namensteil, gefolgt von einem Zeilenende. Ø Der Titelteil besteht aus einem Titel oder ist leer. Ø Der Vornamenteil besteht aus einem Vornamen oder einem Initial, auf den ein Punkt folgt. Ø Der Namensteil besteht aus einem Vornamensteil, einem Nachnamen oder aus einem Vornamensteil und wiederum aus einem Namensteil. Ø Eine Straße besteht aus einem Straßenname, gefolgt von einer Hausnummer, gefolgt von einem Zeilenende. Ø Eine Stadt besteht aus einer Postleitzahl, gefolgt von einem Stadtname, gefolgt von einem Zeilenende. Eine Lösung findest du in der freien Enzyklopädie Wikipedia unter dem Stichwort Backus-Naur. Form.
53 Teil 5 Reguläre Ausdrücke
54 Mustersuche in Open. Office Es kommt des öfteren vor, dass man bestimmte Zeichenketten in einem langen Text suchen möchte. Textverarbeitungsprogramme stellen in der Regel spezielle Suchfunktionen für diesen Zweck bereit. Das Textverarbeitungsprogramm Open. Office erlaubt nicht nur einfache Suchmuster wie z. B. "RFC", sondern auch komplexere Suchmuster wie z. B. "RFC. . . ", wobei die Punkte hier für Ziffern von 0 bis 9 stehen sollen. Ein mögliches Suchergebnis wäre z. B. "RFC 0822". Die Beschreibung der Suchmuster erfolgt mit Hilfe regulärer Ausdrücke. Die Abbildung zeigt, wie man ein Suchmuster in Open. Office mit einem regulären Ausdruck festlegt.
55 Aufgabe Besorge dir die RFC 5322 und teste die oben gezeigten Suchoperationen. Benutze die folgenden regulären Ausdrücke als Suchmuster und lasse sie von Open. Opffice beim Text RFC 5322 auswerten. Beschreibe jeweils, wonach gesucht wird. Ø 0+ Ø 00* Ø [0 -9] Ø [1 -9](. ) Ø ([1 -9](. ))+ Ø ([1 -9 ABC](. ))+ Ø [1 -9](. )? [1 -9] Ø (From: )|(To: ) Denke dir selbst weitere Suchmuster aus, um die Bedeutung der Metazeichen zu erschließen. Du kannst auch die Hilfe von Open. Office zu Rate ziehen.
56 Aufgabe Entwickle einen regulären Ausdruck, mit dem man alle in der RFC 5322 vorkommenden E-Mail. Adressen als Suchergebnis geliefert bekommt.
57 Fachkonzept - regulärer Ausdruck Reguläre Ausdrücke über dem Alphabet Σ und die Wortmengen, die sie beschreiben, werden wie folgt festgelegt: Ø ist ein regulärer Ausdruck. Er beschreibt die leere Wortmenge {}. λ ist ein regulärer Ausdruck. Er beschreibt die Wortmenge {λ}, in der nur das leere Wort vorkommt. Für jedes a Σ ist a ein regulärer Ausdruck. Der reguläre Ausdruck a beschreibt die Wortmenge {a}.
58 Fachkonzept - regulärer Ausdruck Reguläre Ausdrücke über dem Alphabet Σ und die Wortmengen, die sie beschreiben, werden wie folgt festgelegt: Wenn α und β reguläre Ausdrücke sind, dann ist auch die Konkatenation αβ ein regulärer Ausdruck. Wenn α die Wortmenge A und β die Wortmenge B beschreibt, dann beschreibt die Konkatenation αβ die Menge {ab | a A und b B} aller Wörter, die mit einem Wort aus A beginnen und mit einem Wort aus B enden. Wenn α und β reguläre Ausdrücke sind, dann ist auch die Alternative α+β ein regulärer Ausdruck. Wenn α die Wortmenge A und β die Wortmenge B beschreibt, dann beschreibt die Alternative α+β die Menge {w | w A oder w B} aller Wörter, die in A oder in B vorkommen. Wenn α ein regulärer Ausdruck ist, dann ist auch die Iteration α* ein regulärer Ausdruck. Wenn α die Wortmenge A beschreibt, dann beschreibt die Iteration α* die Menge A* aller Wörter, die durch endlich-maliges Aneinanderfügen von Wörtern aus A entstehen.
59 Fachkonzept - regulärer Ausdruck Beispiele regulärer Ausdruck beschriebene Wortmenge Ø {} λ {λ} 0 {0} 1 {1} 10 {10} 0+1 {0, 1} 1* {λ, 1, 111, 1111, . . . } 01* {0, 011, 01111, . . . } 0*1* {λ, 0, 00, . . . , 1, 001, . . . , 11, 0011, . . . } 0*+1* {λ 0, 000, . . . , 1, 111, . . . } 0+1(0+1)* {0, 1, 10, 11, 100, 101, 110, 111, . . . }
60 Übungen Aufgabe: Erkläre jeweils, welche Wortmengen hier beschrieben werden: (halli)*hallo Too*r (5+6+7+8+9+10)(a+b+c+d) ((0+1)(0+1+2+3+4+5+6+7+8+9)+2(0+1+2+3)): (0+1+2+3+4+5)(0+1+2+3+4+5+6+7+8 +9) Aufgabe: Beschreibe die Menge der vereinfachten E-Mail-Adressen mit einem regulären Ausdruck.
61 Reguläre Ausdrücke in Python import re def suchen(reg. Ausdruck, textdatei): f = open(textdatei, 'r') rfctext = f. read() for match in re. finditer(reg. Ausdruck, rfctext): print(repr(match. group())) # Test suchen("([1 -9 ABC]. )+", "rfc 5322. txt") >>> '1. ' '1. 2. 2. ' '1. 2. 3. '. . . >>>
62 Reguläre Ausdrücke in Python import re def suchen(reg. Ausdruck, textdatei): f = open(textdatei, 'r') rfctext = f. read() return re. findall(reg. Ausdruck, rfctext) # Test print(suchen("(? : [1 -9 ABC]. )+", "rfc 5322. txt")) >>> ['1. ', '1. 2. 2. ', '1. 2. 3. ', '2. 1. 1. ', . . . ] >>>
63 Übungen Aufgaben: Besorge dir die RFC 5322 und teste die oben gezeigten Suchoperationen. Benutze die folgenden regulären Ausdrücke als Suchmuster und lasse sie von Python beim Text RFC 5322 auswerten. Beschreibe jeweils, wonach gesucht wird. Ø 0+ Ø 00* Ø [0 -9] Ø [1 -9](. ) Ø ([1 -9](. ))+ Ø ([1 -9 ABC](. ))+ Ø [1 -9](. )? [1 -9] Ø (From: )|(To: ) Denke dir selbst weitere Suchmuster aus, um die Bedeutung der Metazeichen zu erschließen. Du kannst auch die Hilfe von Open. Office zu Rate ziehen.
64 Literaturhinweise F. Gasper, I. Leiß, M. Spengler, H. Stimm: Technische und theoretische Informatik. Bsv 1992. E. Modrow: Automaten, Schaltwerke, Sprachen. Dümmlers Verlag 1988. R. Baumann: Informatik für die Sekundarstufe II, Band 2. Klett-Verlag 1993. Informatik heute, Band 2. Schroedel-Verlag 1988. U. Schöning: Theoretische Informatik – kurzgefasst. Spektrum Akademischer Verlag 2001. J. E. Hopcroft / J. D. Ullman: Einführung in die Automatentheorie, Formale Sprachen und Komplexitätstheorie. Addison-Wesley 1988. S. H. Rodger, T. W. Finley: JFLAP. Jones and Bartlett Publishers 2006. . Die Darstellung hier orientiert sich an den Materialien auf den Webseiten: http: //www. inf-schule. de
