Formacin de imgenes Espejos esfricos Cncavos Convexos Lentes

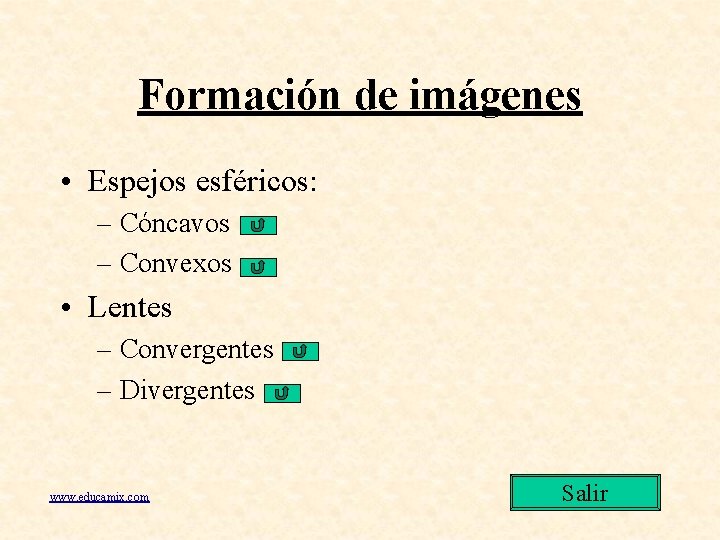

Formación de imágenes • Espejos esféricos: – Cóncavos – Convexos • Lentes – Convergentes – Divergentes www. educamix. com Salir

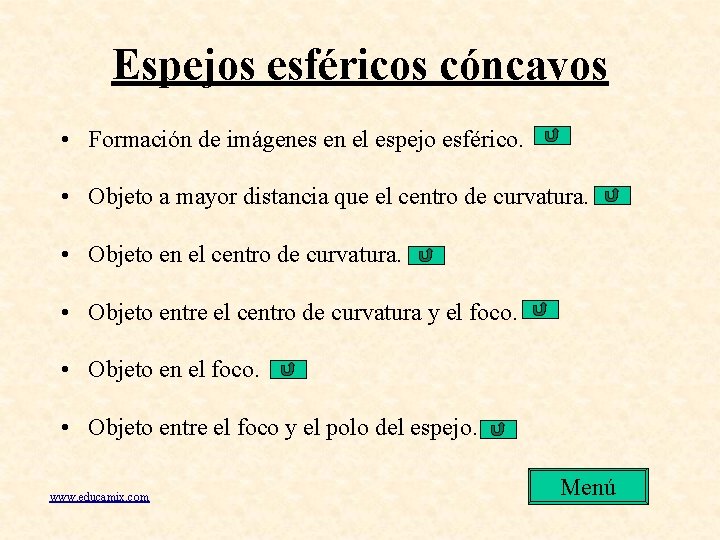

Espejos esféricos cóncavos • Formación de imágenes en el espejo esférico. • Objeto a mayor distancia que el centro de curvatura. • Objeto entre el centro de curvatura y el foco. • Objeto entre el foco y el polo del espejo. www. educamix. com Menú

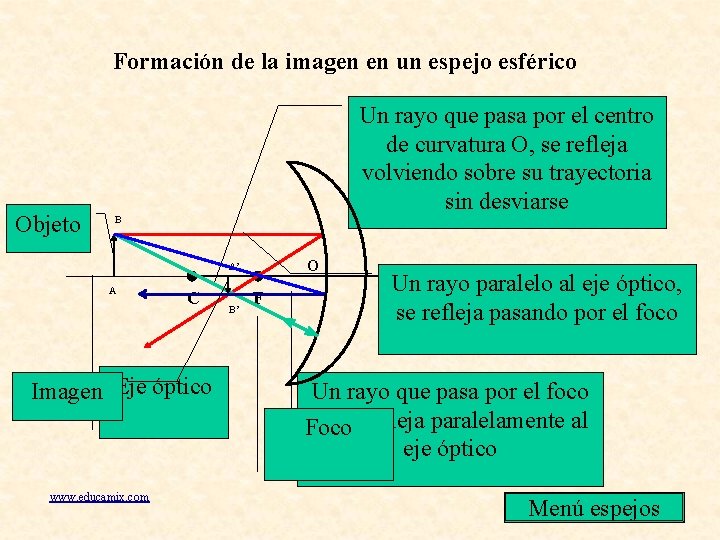

Formación de la imagen en un espejo esférico Objeto Un rayo que pasa por el centro de curvatura O, se refleja volviendo sobre su trayectoria sin desviarse B O A’ A C Imagen Eje óptico www. educamix. com B’ F Un rayo paralelo al eje óptico, se refleja pasando por el foco Un rayo que pasa por el foco F, se refleja paralelamente al Foco eje óptico Menú espejos

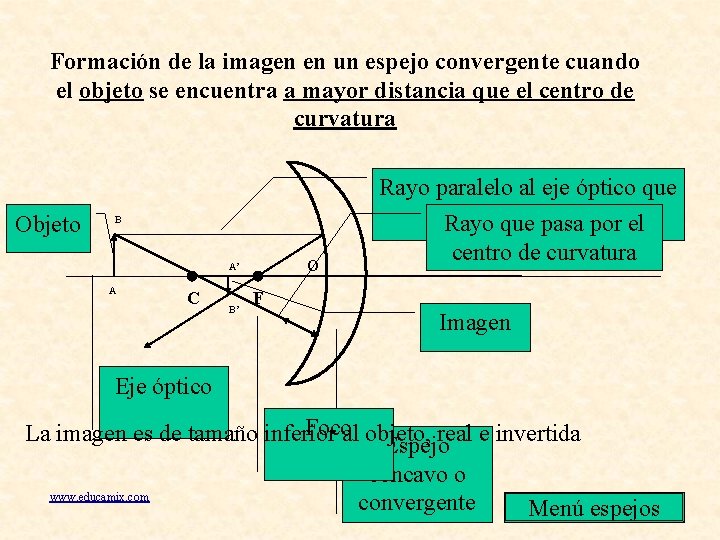

Formación de la imagen en un espejo convergente cuando el objeto se encuentra a mayor distancia que el centro de curvatura Objeto B O A’ A C B’ Rayo paralelo al eje óptico que pasa por foco Rayo que el pasa por el centro de curvatura F Imagen Eje óptico Focoal objeto, real e invertida La imagen es de tamaño inferior Espejo www. educamix. com cóncavo o convergente Menú espejos

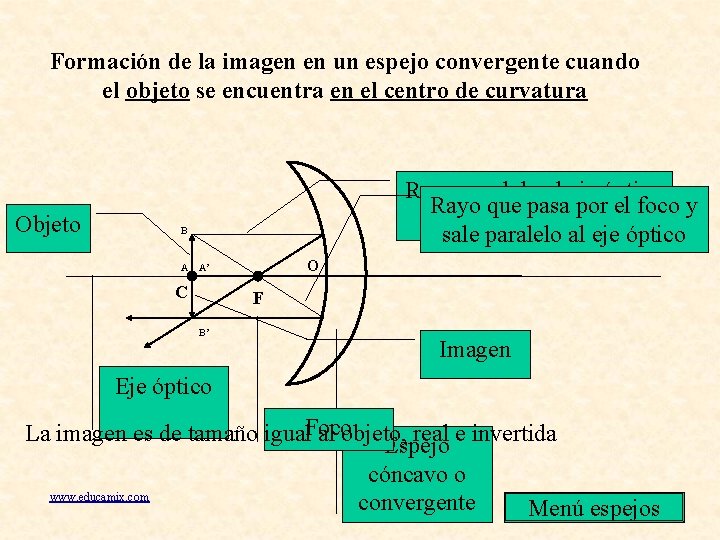

Formación de la imagen en un espejo convergente cuando el objeto se encuentra en el centro de curvatura Objeto Rayo paralelo al eje óptico Rayo que pasa por el foco y que pasa por el foco sale paralelo al eje óptico B A O A’ C F B’ Imagen Eje óptico La imagen es de tamaño igual. Foco al objeto, real e invertida Espejo www. educamix. com cóncavo o convergente Menú espejos

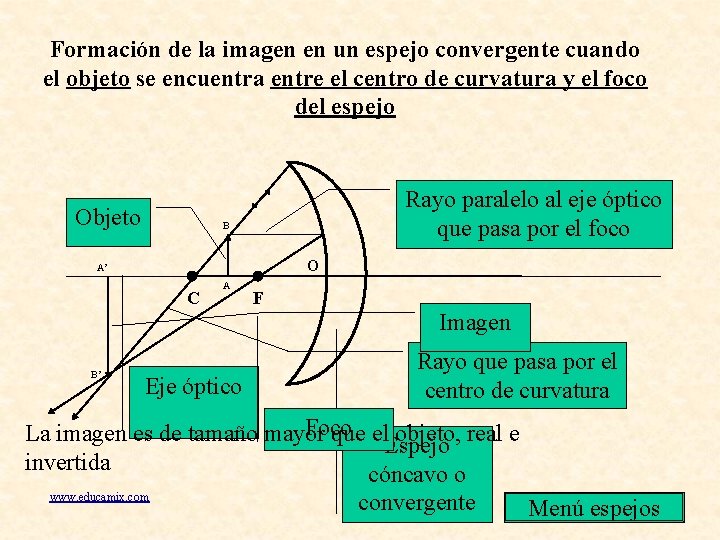

Formación de la imagen en un espejo convergente cuando el objeto se encuentra entre el centro de curvatura y el foco del espejo Objeto Rayo paralelo al eje óptico que pasa por el foco B O A’ C A F Imagen B’ Eje óptico Rayo que pasa por el centro de curvatura Foco La imagen es de tamaño mayor que el. Espejo objeto, real e invertida cóncavo o www. educamix. com convergente Menú espejos

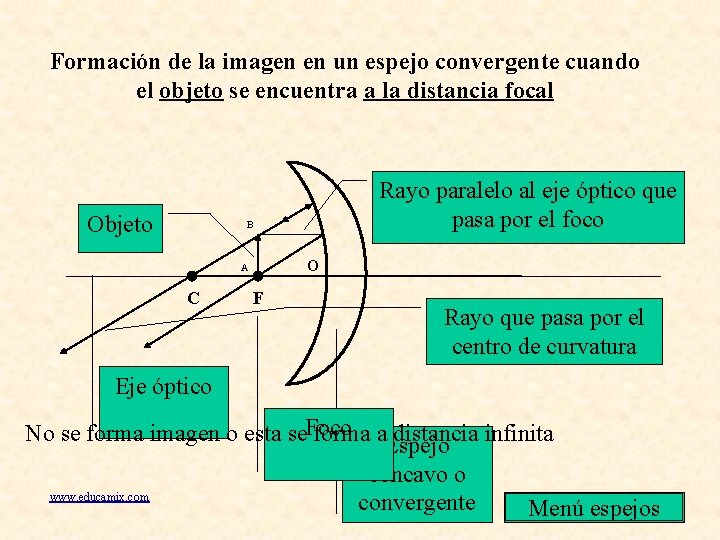

Formación de la imagen en un espejo convergente cuando el objeto se encuentra a la distancia focal Objeto Rayo paralelo al eje óptico que pasa por el foco B O A C F Rayo que pasa por el centro de curvatura Eje óptico No se forma imagen o esta se. Foco forma a. Espejo distancia infinita www. educamix. com cóncavo o convergente Menú espejos

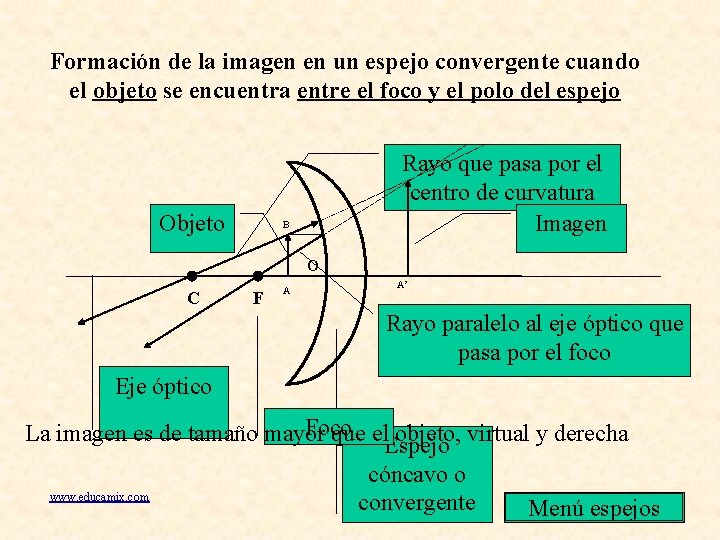

Formación de la imagen en un espejo convergente cuando el objeto se encuentra entre el foco y el polo del espejo Objeto Rayo que pasa por el B’ centro de curvatura Imagen B O C F A A’ Rayo paralelo al eje óptico que pasa por el foco Eje óptico Foco La imagen es de tamaño mayor que el. Espejo objeto, virtual y derecha www. educamix. com cóncavo o convergente Menú espejos

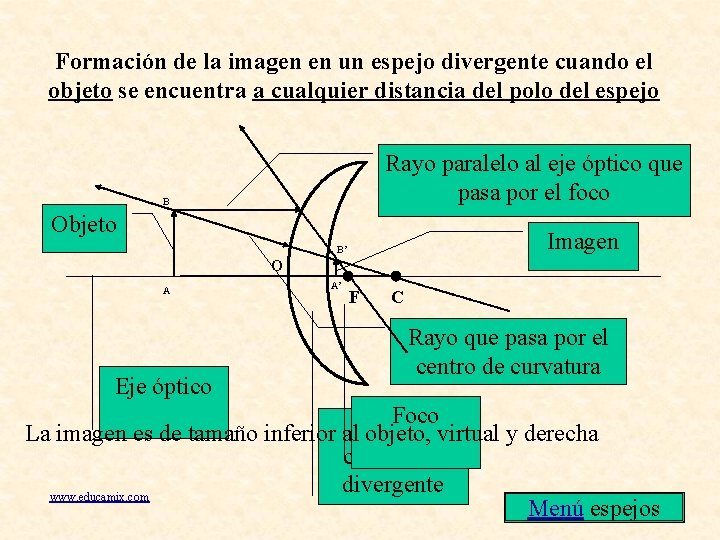

Formación de la imagen en un espejo divergente cuando el objeto se encuentra a cualquier distancia del polo del espejo Rayo paralelo al eje óptico que pasa por el foco B Objeto Imagen B’ O A Eje óptico A’ F C Rayo que pasa por el centro de curvatura Foco Espejo La imagen es de tamaño inferior al objeto, virtual y derecha convexo o divergente www. educamix. com Menú espejos

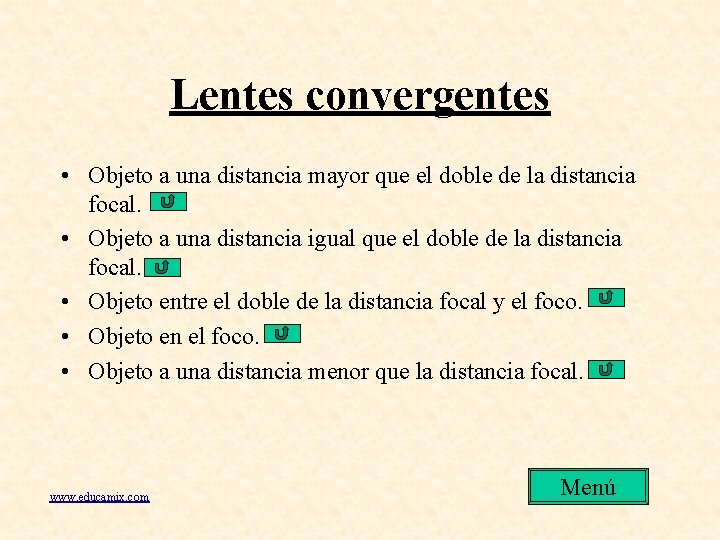

Lentes convergentes • Objeto a una distancia mayor que el doble de la distancia focal. • Objeto a una distancia igual que el doble de la distancia focal. • Objeto entre el doble de la distancia focal y el foco. • Objeto en el foco. • Objeto a una distancia menor que la distancia focal. www. educamix. com Menú

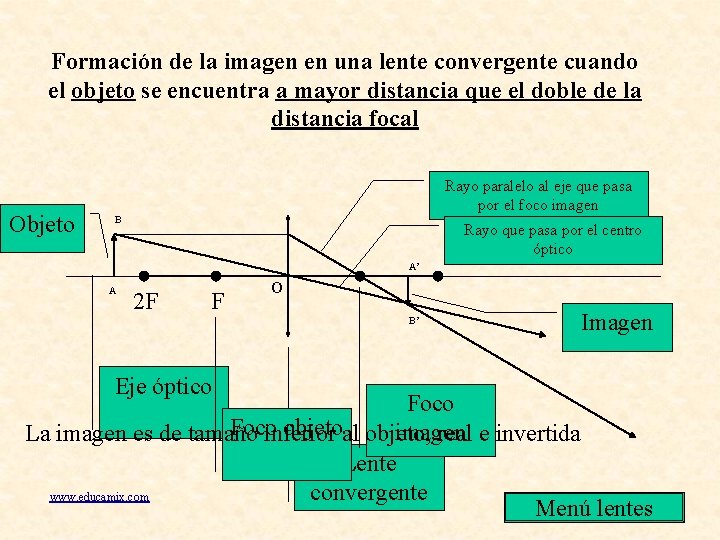

Formación de la imagen en una lente convergente cuando el objeto se encuentra a mayor distancia que el doble de la distancia focal Objeto Rayo paralelo al eje que pasa por el foco imagen B Rayo que pasa por el centro óptico A’ A 2 F F O B’ Eje óptico Imagen Foco objetoal objeto, imagen La imagen es de tamaño inferior real e invertida Lente convergente www. educamix. com Menú lentes

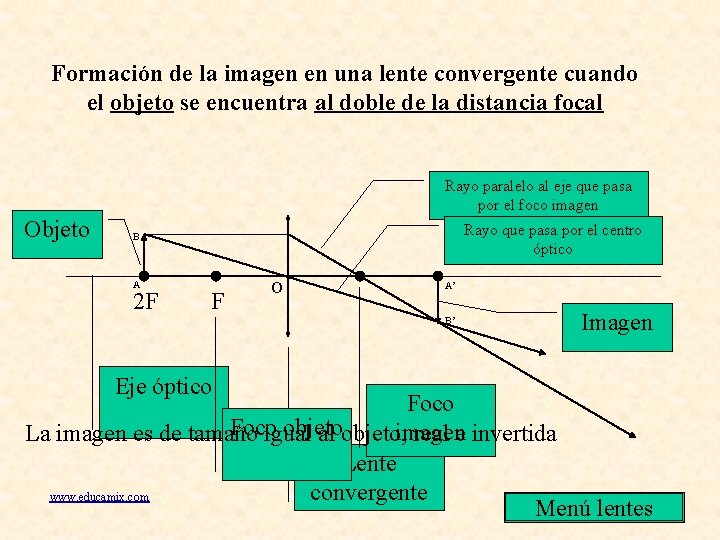

Formación de la imagen en una lente convergente cuando el objeto se encuentra al doble de la distancia focal Rayo paralelo al eje que pasa por el foco imagen Objeto Rayo que pasa por el centro óptico B A 2 F F O A’ B’ Eje óptico Imagen Foco objeto imagen La imagen es de tamaño igual al objeto, real e invertida Lente convergente www. educamix. com Menú lentes

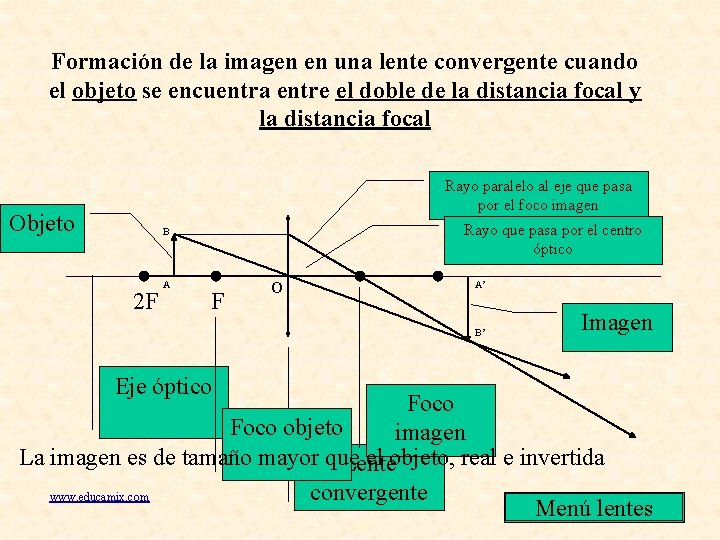

Formación de la imagen en una lente convergente cuando el objeto se encuentra entre el doble de la distancia focal y la distancia focal Rayo paralelo al eje que pasa por el foco imagen Objeto Rayo que pasa por el centro óptico B 2 F A F O A’ B’ Eje óptico Imagen Foco objeto imagen La imagen es de tamaño mayor que el objeto, real e invertida Lente convergente www. educamix. com Menú lentes

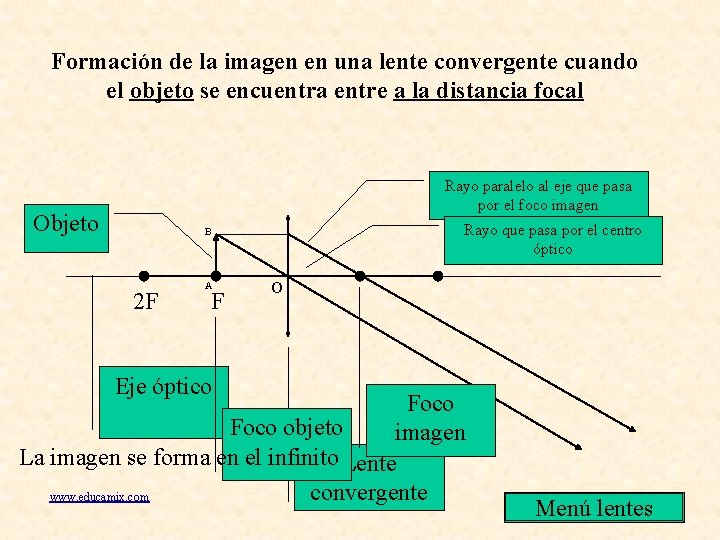

Formación de la imagen en una lente convergente cuando el objeto se encuentra entre a la distancia focal Rayo paralelo al eje que pasa por el foco imagen Objeto Rayo que pasa por el centro óptico B 2 F A F O Eje óptico Foco objeto imagen La imagen se forma en el infinito Lente convergente www. educamix. com Menú lentes

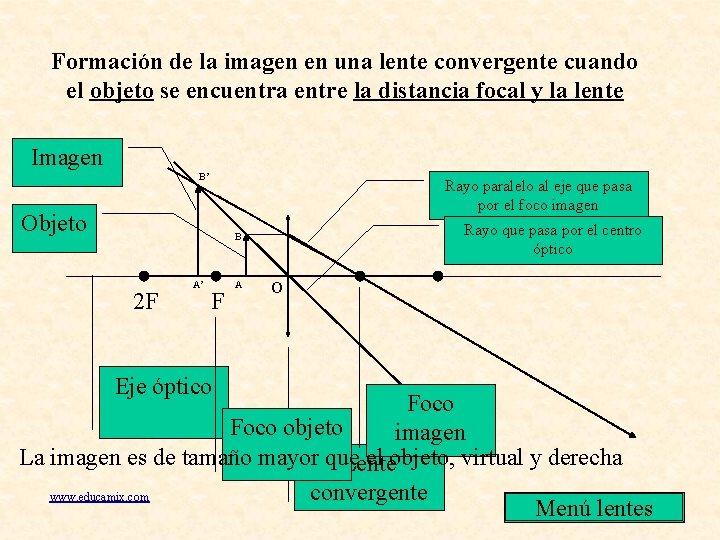

Formación de la imagen en una lente convergente cuando el objeto se encuentra entre la distancia focal y la lente Imagen B’ Rayo paralelo al eje que pasa por el foco imagen Objeto Rayo que pasa por el centro óptico B 2 F A’ F Eje óptico A O Foco objeto imagen La imagen es de tamaño mayor que el objeto, virtual y derecha Lente convergente www. educamix. com Menú lentes

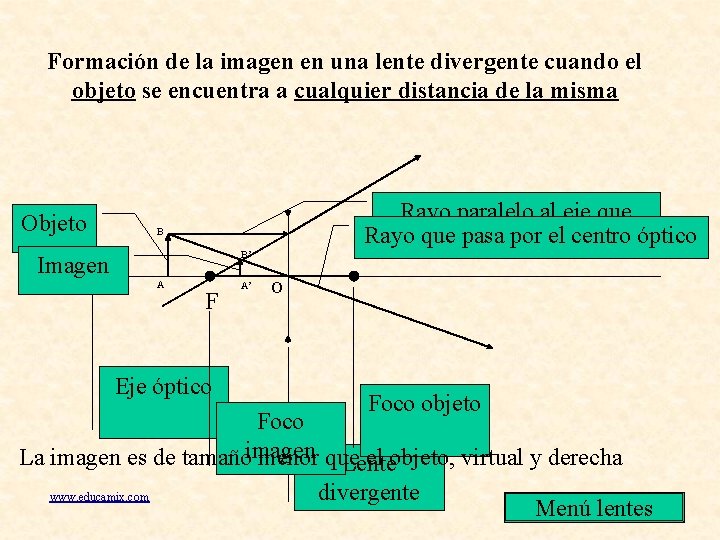

Formación de la imagen en una lente divergente cuando el objeto se encuentra a cualquier distancia de la misma Objeto Rayo paralelo al eje que Rayo quepor pasa centro óptico pasa el por focoelimagen B B’ Imagen A F Eje óptico A’ O Foco objeto Foco La imagen es de tamañoimagen menor que el objeto, virtual y derecha Lente divergente www. educamix. com Menú lentes
