FORJADOS UNIDIRECCIONALES DE HORMIGÓN ESTRUCTURAL REALIZADOS CON ELEMENTOS PREFABRICADOS HUGO A. VENTURA RODRIGUEZ. ARQUITECTO. PROFESOR DE LA U. L. P. G. C.

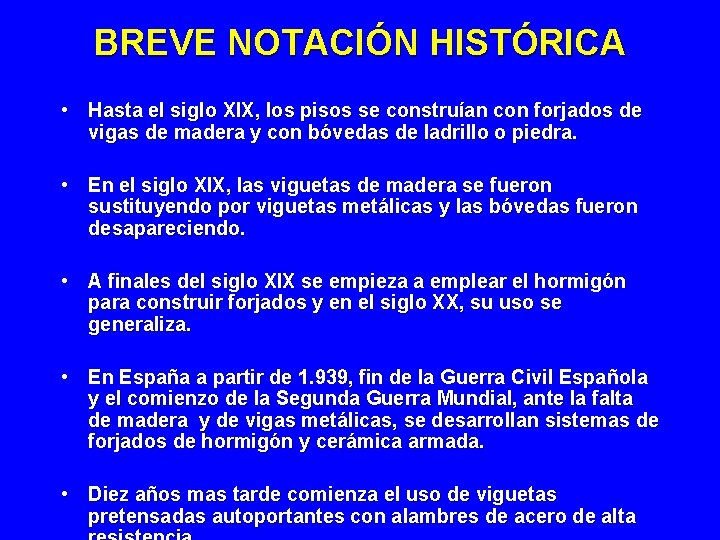

BREVE NOTACIÓN HISTÓRICA • Hasta el siglo XIX, los pisos se construían con forjados de vigas de madera y con bóvedas de ladrillo o piedra. • En el siglo XIX, las viguetas de madera se fueron sustituyendo por viguetas metálicas y las bóvedas fueron desapareciendo. • A finales del siglo XIX se empieza a emplear el hormigón para construir forjados y en el siglo XX, su uso se generaliza. • En España a partir de 1. 939, fin de la Guerra Civil Española y el comienzo de la Segunda Guerra Mundial, ante la falta de madera y de vigas metálicas, se desarrollan sistemas de forjados de hormigón y cerámica armada. • Diez años mas tarde comienza el uso de viguetas pretensadas autoportantes con alambres de acero de alta

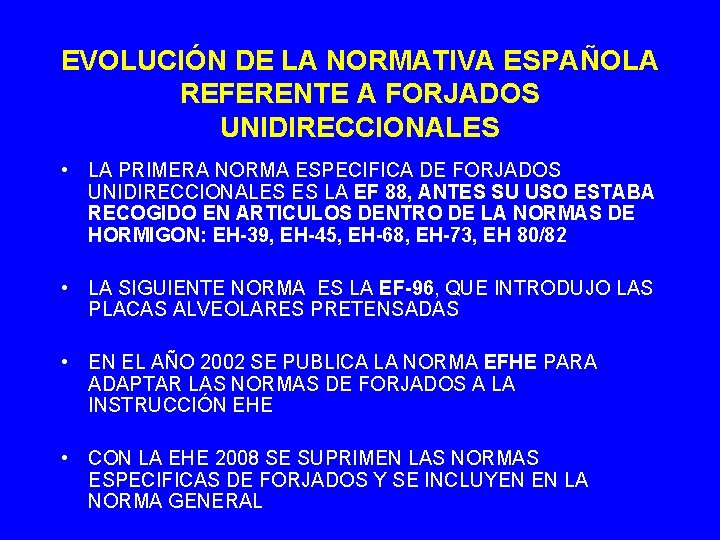

EVOLUCIÓN DE LA NORMATIVA ESPAÑOLA REFERENTE A FORJADOS UNIDIRECCIONALES • LA PRIMERA NORMA ESPECIFICA DE FORJADOS UNIDIRECCIONALES ES LA EF 88, ANTES SU USO ESTABA RECOGIDO EN ARTICULOS DENTRO DE LA NORMAS DE HORMIGON: EH-39, EH-45, EH-68, EH-73, EH 80/82 • LA SIGUIENTE NORMA ES LA EF-96, QUE INTRODUJO LAS PLACAS ALVEOLARES PRETENSADAS • EN EL AÑO 2002 SE PUBLICA LA NORMA EFHE PARA ADAPTAR LAS NORMAS DE FORJADOS A LA INSTRUCCIÓN EHE • CON LA EHE 2008 SE SUPRIMEN LAS NORMAS ESPECIFICAS DE FORJADOS Y SE INCLUYEN EN LA NORMA GENERAL

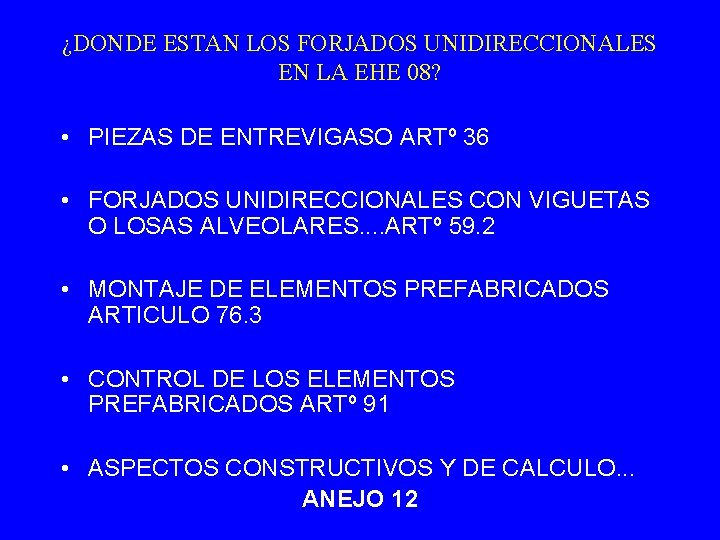

¿DONDE ESTAN LOS FORJADOS UNIDIRECCIONALES EN LA EHE 08? • PIEZAS DE ENTREVIGASO ARTº 36 • FORJADOS UNIDIRECCIONALES CON VIGUETAS O LOSAS ALVEOLARES. . ARTº 59. 2 • MONTAJE DE ELEMENTOS PREFABRICADOS ARTICULO 76. 3 • CONTROL DE LOS ELEMENTOS PREFABRICADOS ARTº 91 • ASPECTOS CONSTRUCTIVOS Y DE CALCULO. . . ANEJO 12

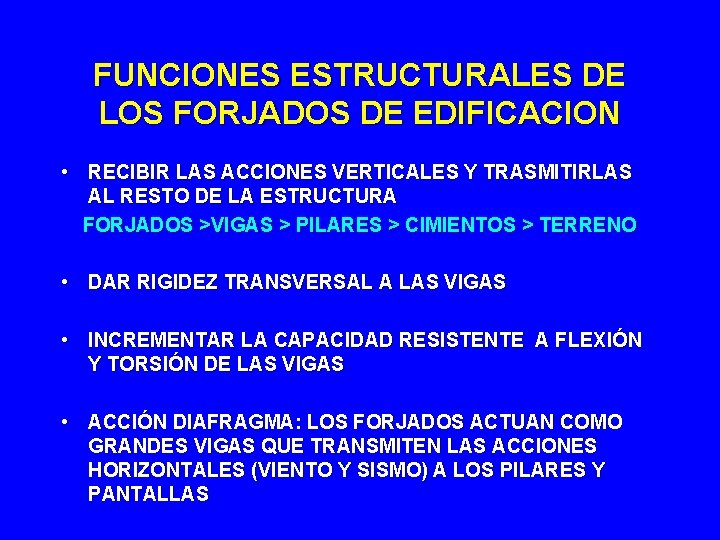

FUNCIONES ESTRUCTURALES DE LOS FORJADOS DE EDIFICACION • RECIBIR LAS ACCIONES VERTICALES Y TRASMITIRLAS AL RESTO DE LA ESTRUCTURA FORJADOS >VIGAS > PILARES > CIMIENTOS > TERRENO • DAR RIGIDEZ TRANSVERSAL A LAS VIGAS • INCREMENTAR LA CAPACIDAD RESISTENTE A FLEXIÓN Y TORSIÓN DE LAS VIGAS • ACCIÓN DIAFRAGMA: LOS FORJADOS ACTUAN COMO GRANDES VIGAS QUE TRANSMITEN LAS ACCIONES HORIZONTALES (VIENTO Y SISMO) A LOS PILARES Y PANTALLAS

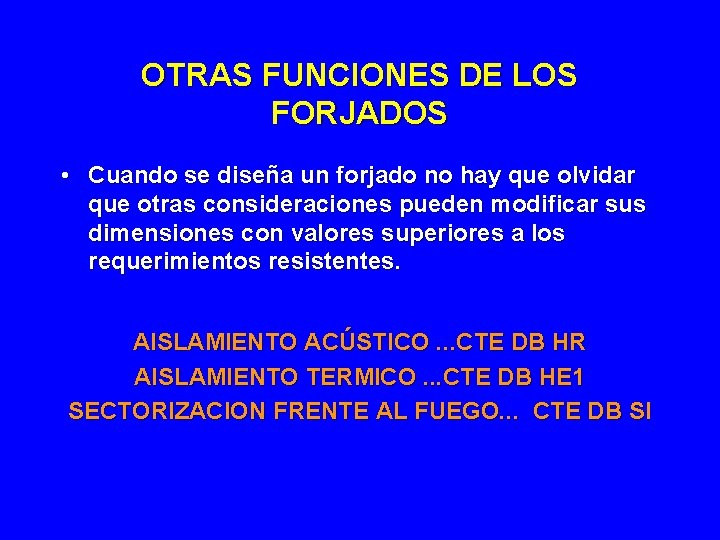

OTRAS FUNCIONES DE LOS FORJADOS • Cuando se diseña un forjado no hay que olvidar que otras consideraciones pueden modificar sus dimensiones con valores superiores a los requerimientos resistentes. AISLAMIENTO ACÚSTICO. . . CTE DB HR AISLAMIENTO TERMICO. . . CTE DB HE 1 SECTORIZACION FRENTE AL FUEGO. . . CTE DB SI

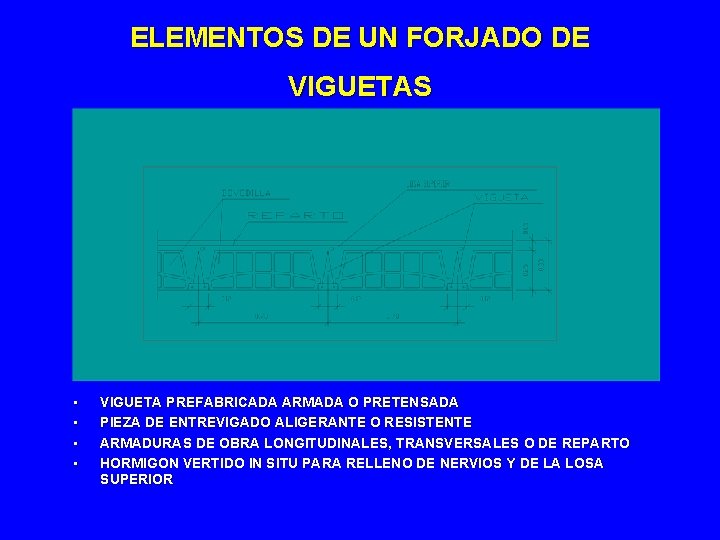

ELEMENTOS DE UN FORJADO DE VIGUETAS • • VIGUETA PREFABRICADA ARMADA O PRETENSADA PIEZA DE ENTREVIGADO ALIGERANTE O RESISTENTE ARMADURAS DE OBRA LONGITUDINALES, TRANSVERSALES O DE REPARTO HORMIGON VERTIDO IN SITU PARA RELLENO DE NERVIOS Y DE LA LOSA SUPERIOR

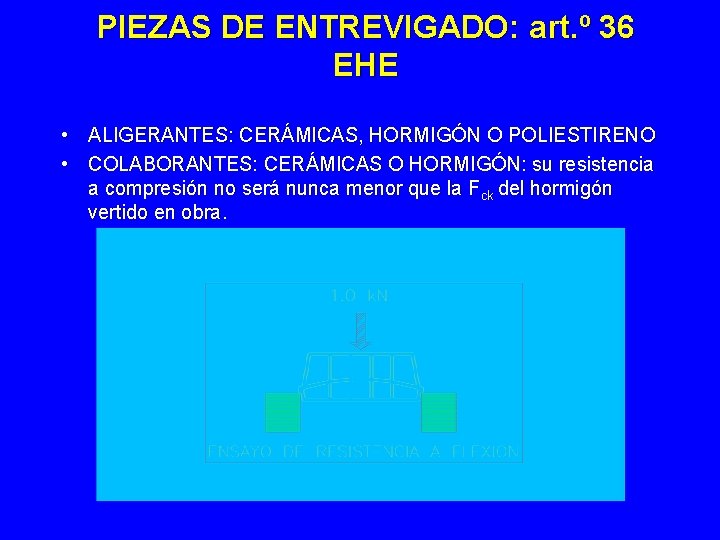

PIEZAS DE ENTREVIGADO: art. º 36 EHE • ALIGERANTES: CERÁMICAS, HORMIGÓN O POLIESTIRENO • COLABORANTES: CERÁMICAS O HORMIGÓN: su resistencia a compresión no será nunca menor que la Fck del hormigón vertido en obra.

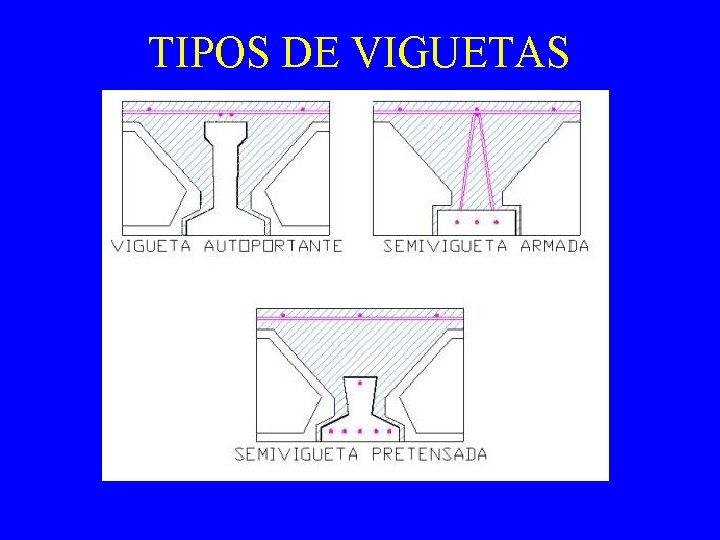

TIPOS DE VIGUETAS

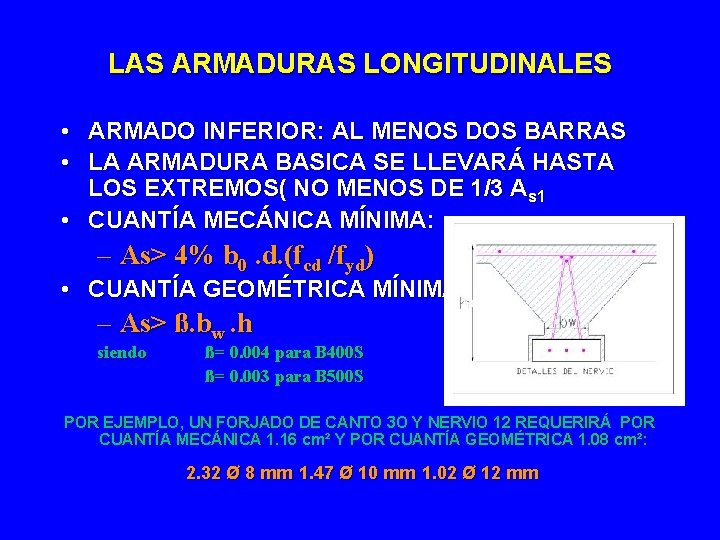

LAS ARMADURAS LONGITUDINALES • ARMADO INFERIOR: AL MENOS DOS BARRAS • LA ARMADURA BASICA SE LLEVARÁ HASTA LOS EXTREMOS( NO MENOS DE 1/3 As 1 • CUANTÍA MECÁNICA MÍNIMA: – As> 4% b 0. d. (fcd /fyd) • CUANTÍA GEOMÉTRICA MÍNIMA: – As> ß. bw. h siendo ß= 0. 004 para B 400 S ß= 0. 003 para B 500 S POR EJEMPLO, UN FORJADO DE CANTO 3 O Y NERVIO 12 REQUERIRÁ POR CUANTÍA MECÁNICA 1. 16 cm² Y POR CUANTÍA GEOMÉTRICA 1. 08 cm²: 2. 32 Ø 8 mm 1. 47 Ø 10 mm 1. 02 Ø 12 mm

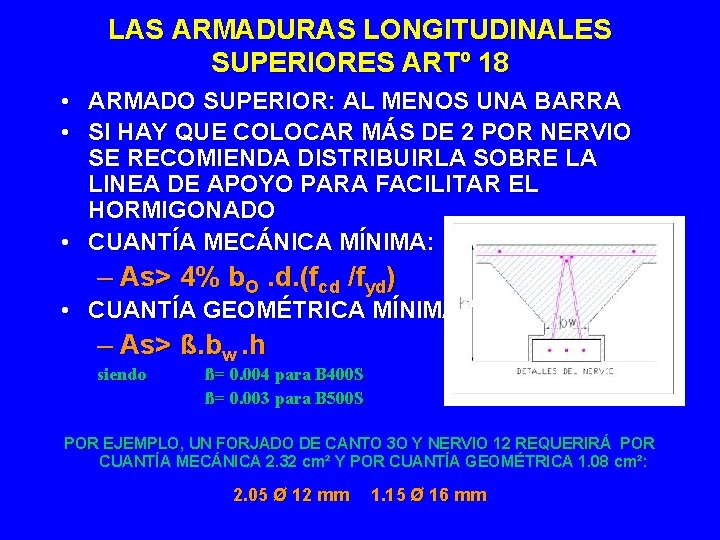

LAS ARMADURAS LONGITUDINALES SUPERIORES ARTº 18 • ARMADO SUPERIOR: AL MENOS UNA BARRA • SI HAY QUE COLOCAR MÁS DE 2 POR NERVIO SE RECOMIENDA DISTRIBUIRLA SOBRE LA LINEA DE APOYO PARA FACILITAR EL HORMIGONADO • CUANTÍA MECÁNICA MÍNIMA: – As> 4% b. O. d. (fcd /fyd) • CUANTÍA GEOMÉTRICA MÍNIMA: – As> ß. bw. h siendo ß= 0. 004 para B 400 S ß= 0. 003 para B 500 S POR EJEMPLO, UN FORJADO DE CANTO 3 O Y NERVIO 12 REQUERIRÁ POR CUANTÍA MECÁNICA 2. 32 cm² Y POR CUANTÍA GEOMÉTRICA 1. 08 cm²: 2. 05 Ø 12 mm 1. 15 Ø 16 mm

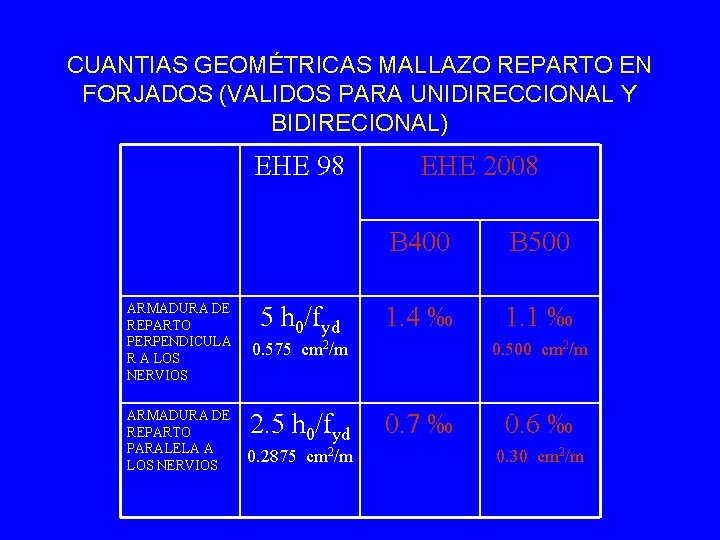

CUANTIAS GEOMÉTRICAS MALLAZO REPARTO EN FORJADOS (VALIDOS PARA UNIDIRECCIONAL Y BIDIRECIONAL) EHE 98 ARMADURA DE REPARTO PERPENDICULA R A LOS NERVIOS ARMADURA DE REPARTO PARALELA A LOS NERVIOS 5 h 0/fyd EHE 2008 B 400 B 500 1. 4 ‰ 1. 1 ‰ 0. 575 cm 2/m 2. 5 h 0/fyd 0. 2875 cm 2/m 0. 500 cm 2/m 0. 7 ‰ 0. 6 ‰ 0. 30 cm 2/m

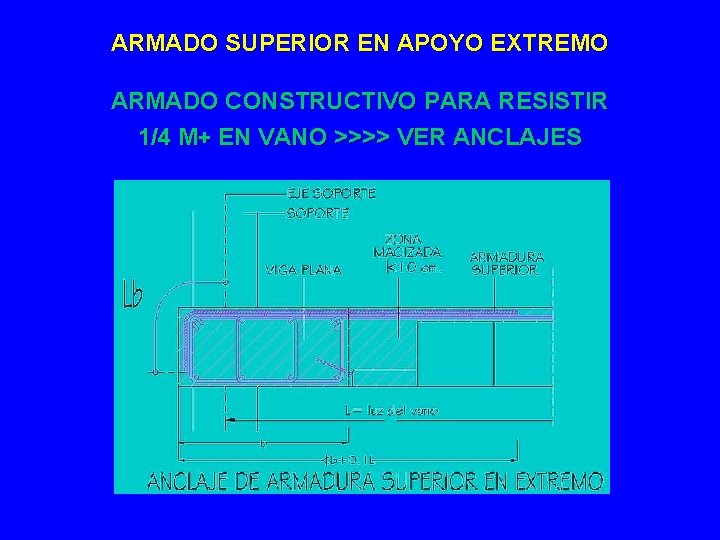

ARMADO SUPERIOR EN APOYO EXTREMO ARMADO CONSTRUCTIVO PARA RESISTIR 1/4 M+ EN VANO >>>> VER ANCLAJES

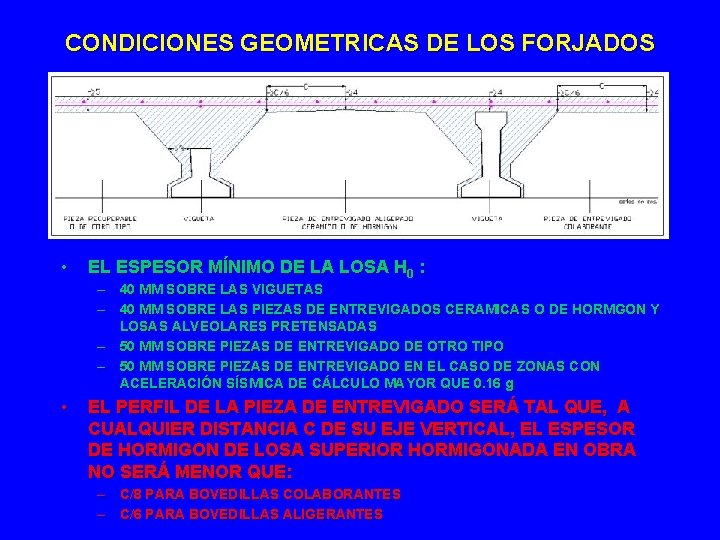

CONDICIONES GEOMETRICAS DE LOS FORJADOS • EL ESPESOR MÍNIMO DE LA LOSA H 0 : – 40 MM SOBRE LAS VIGUETAS – 40 MM SOBRE LAS PIEZAS DE ENTREVIGADOS CERAMICAS O DE HORMGON Y LOSAS ALVEOLARES PRETENSADAS – 50 MM SOBRE PIEZAS DE ENTREVIGADO DE OTRO TIPO – 50 MM SOBRE PIEZAS DE ENTREVIGADO EN EL CASO DE ZONAS CON ACELERACIÓN SÍSMICA DE CÁLCULO MAYOR QUE 0. 16 g • EL PERFIL DE LA PIEZA DE ENTREVIGADO SERÁ TAL QUE, A CUALQUIER DISTANCIA C DE SU EJE VERTICAL, EL ESPESOR DE HORMIGON DE LOSA SUPERIOR HORMIGONADA EN OBRA NO SERÁ MENOR QUE: – C/8 PARA BOVEDILLAS COLABORANTES – C/6 PARA BOVEDILLAS ALIGERANTES

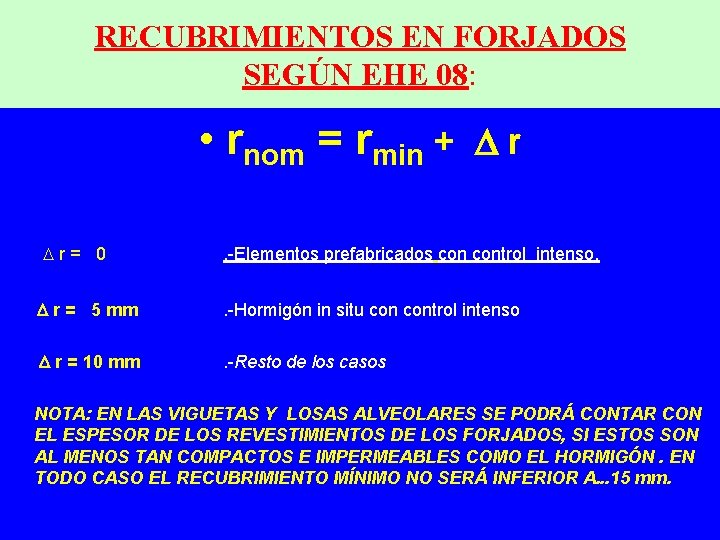

RECUBRIMIENTOS EN FORJADOS SEGÚN EHE 08: • rnom = rmin + r r= 0 . -Elementos prefabricados control intenso. r = 5 mm . -Hormigón in situ control intenso r = 10 mm . -Resto de los casos NOTA: EN LAS VIGUETAS Y LOSAS ALVEOLARES SE PODRÁ CONTAR CON EL ESPESOR DE LOS REVESTIMIENTOS DE LOS FORJADOS, SI ESTOS SON AL MENOS TAN COMPACTOS E IMPERMEABLES COMO EL HORMIGÓN. EN TODO CASO EL RECUBRIMIENTO MÍNIMO NO SERÁ INFERIOR A. . . 15 mm.

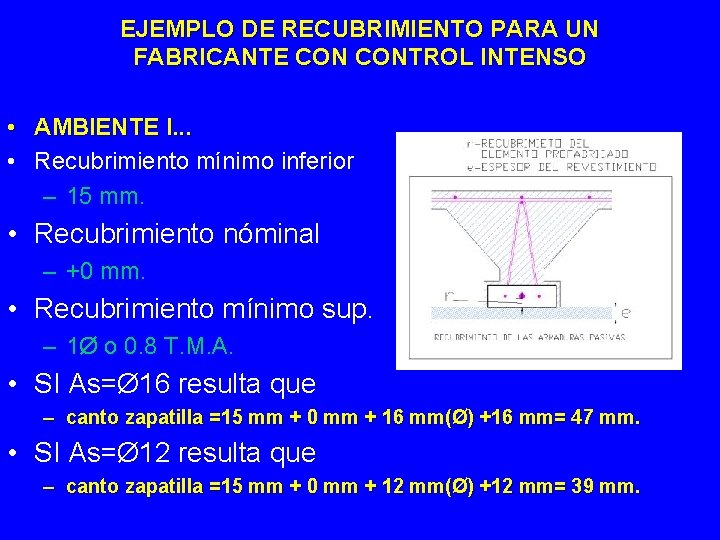

EJEMPLO DE RECUBRIMIENTO PARA UN FABRICANTE CONTROL INTENSO • AMBIENTE I. . . • Recubrimiento mínimo inferior – 15 mm. • Recubrimiento nóminal – +0 mm. • Recubrimiento mínimo sup. – 1Ø o 0. 8 T. M. A. • SI As=Ø 16 resulta que – canto zapatilla =15 mm + 0 mm + 16 mm(Ø) +16 mm= 47 mm. • SI As=Ø 12 resulta que – canto zapatilla =15 mm + 0 mm + 12 mm(Ø) +12 mm= 39 mm.

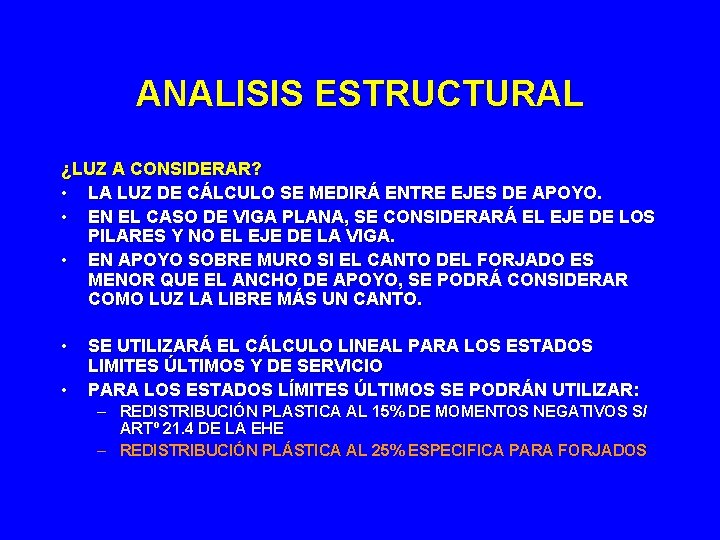

ANALISIS ESTRUCTURAL ¿LUZ A CONSIDERAR? • LA LUZ DE CÁLCULO SE MEDIRÁ ENTRE EJES DE APOYO. • EN EL CASO DE VIGA PLANA, SE CONSIDERARÁ EL EJE DE LOS PILARES Y NO EL EJE DE LA VIGA. • EN APOYO SOBRE MURO SI EL CANTO DEL FORJADO ES MENOR QUE EL ANCHO DE APOYO, SE PODRÁ CONSIDERAR COMO LUZ LA LIBRE MÁS UN CANTO. • • SE UTILIZARÁ EL CÁLCULO LINEAL PARA LOS ESTADOS LIMITES ÚLTIMOS Y DE SERVICIO PARA LOS ESTADOS LÍMITES ÚLTIMOS SE PODRÁN UTILIZAR: – REDISTRIBUCIÓN PLASTICA AL 15% DE MOMENTOS NEGATIVOS S/ ARTº 21. 4 DE LA EHE – REDISTRIBUCIÓN PLÁSTICA AL 25% ESPECIFICA PARA FORJADOS

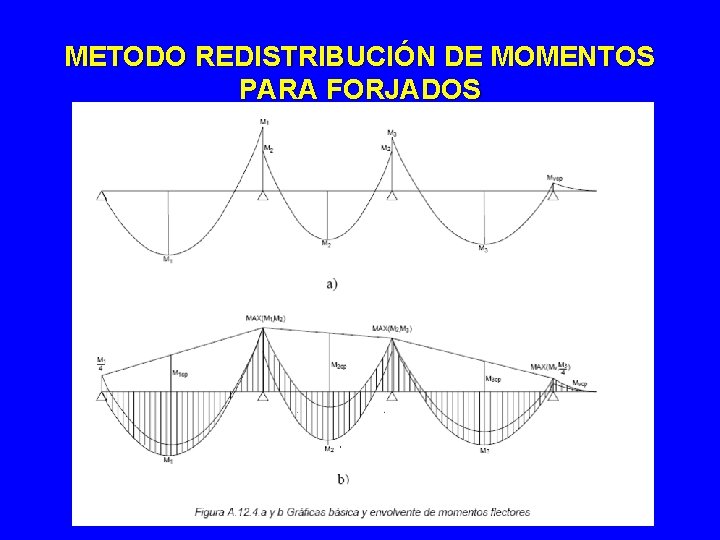

METODO REDISTRIBUCIÓN DE MOMENTOS PARA FORJADOS

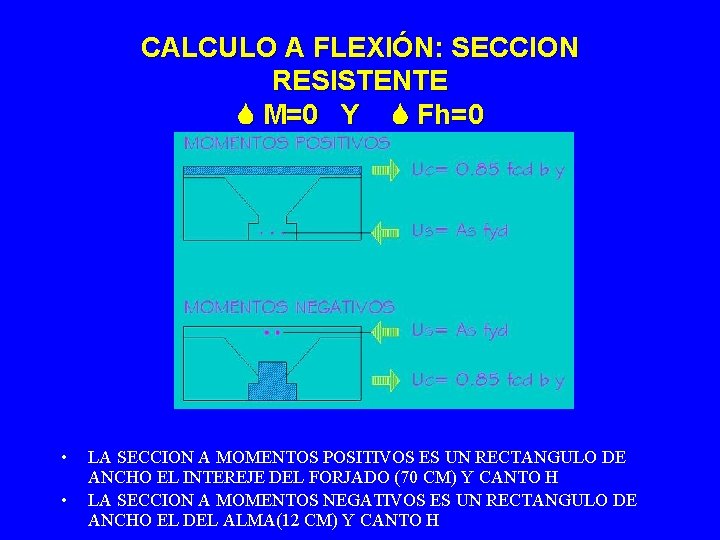

CALCULO A FLEXIÓN: SECCION RESISTENTE M=0 Y Fh=0 • • LA SECCION A MOMENTOS POSITIVOS ES UN RECTANGULO DE ANCHO EL INTEREJE DEL FORJADO (70 CM) Y CANTO H LA SECCION A MOMENTOS NEGATIVOS ES UN RECTANGULO DE ANCHO EL DEL ALMA(12 CM) Y CANTO H

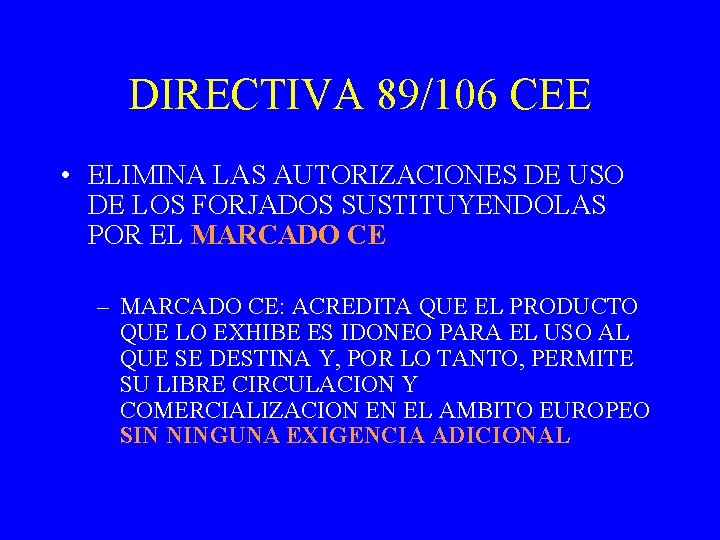

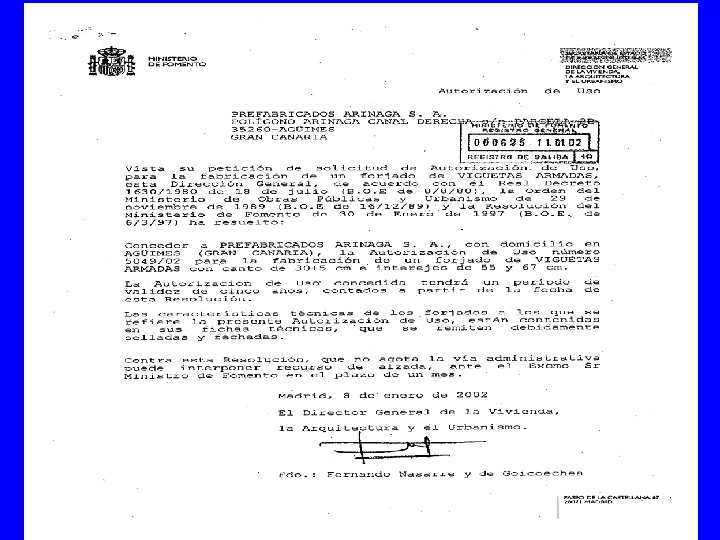

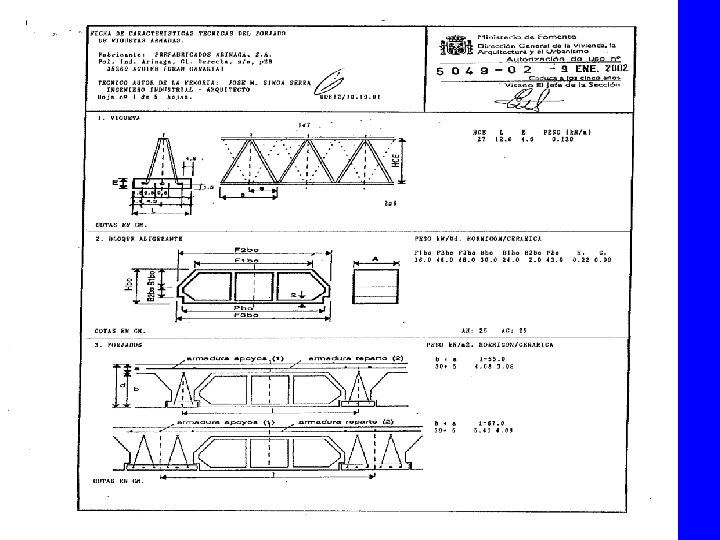

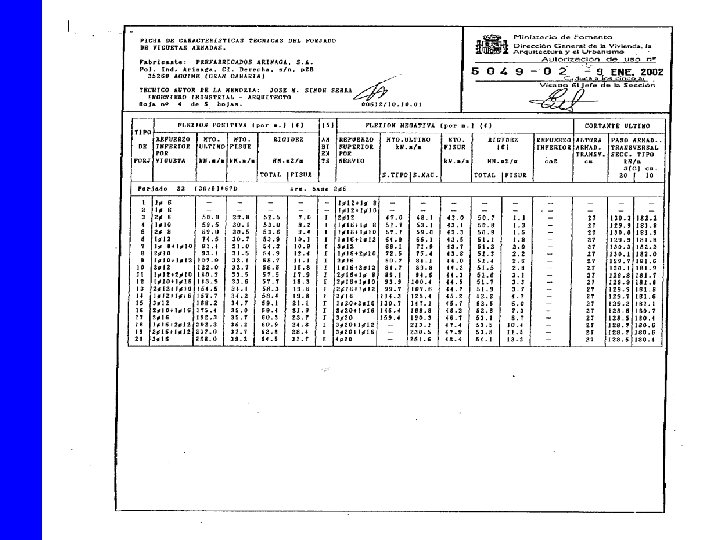

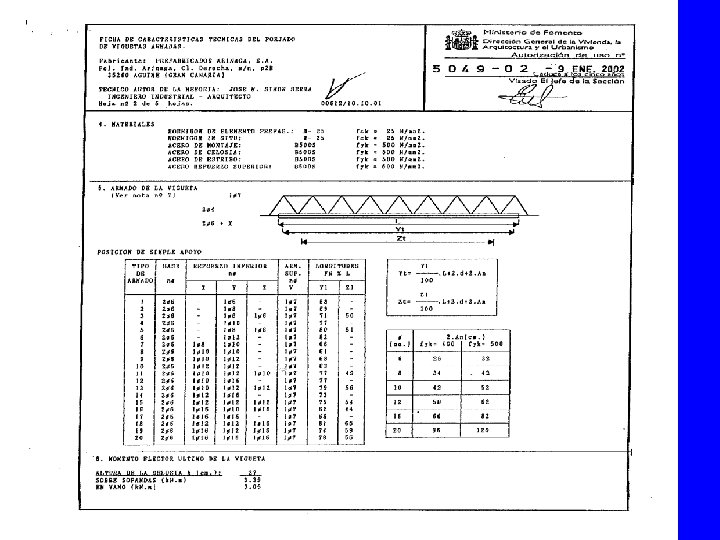

DIRECTIVA 89/106 CEE • ELIMINA LAS AUTORIZACIONES DE USO DE LOS FORJADOS SUSTITUYENDOLAS POR EL MARCADO CE – MARCADO CE: ACREDITA QUE EL PRODUCTO QUE LO EXHIBE ES IDONEO PARA EL USO AL QUE SE DESTINA Y, POR LO TANTO, PERMITE SU LIBRE CIRCULACION Y COMERCIALIZACION EN EL AMBITO EUROPEO SIN NINGUNA EXIGENCIA ADICIONAL

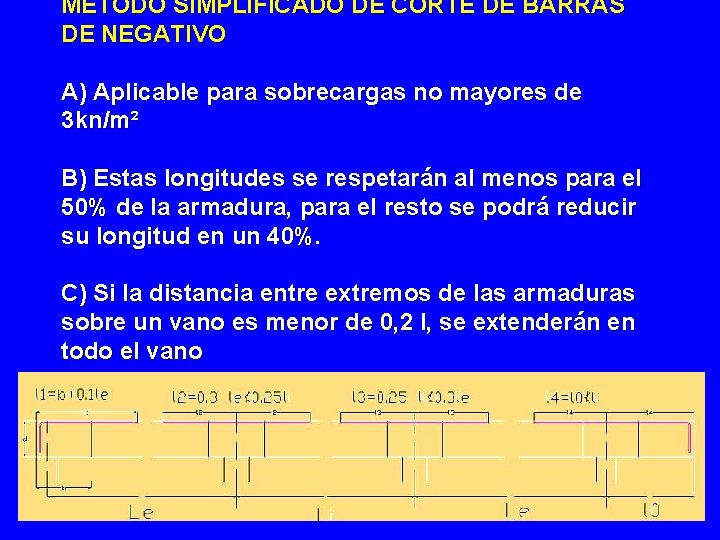

METODO SIMPLIFICADO DE CORTE DE BARRAS DE NEGATIVO A) Aplicable para sobrecargas no mayores de 3 kn/m² B) Estas longitudes se respetarán al menos para el 50% de la armadura, para el resto se podrá reducir su longitud en un 40%. C) Si la distancia entre extremos de las armaduras sobre un vano es menor de 0, 2 l, se extenderán en todo el vano

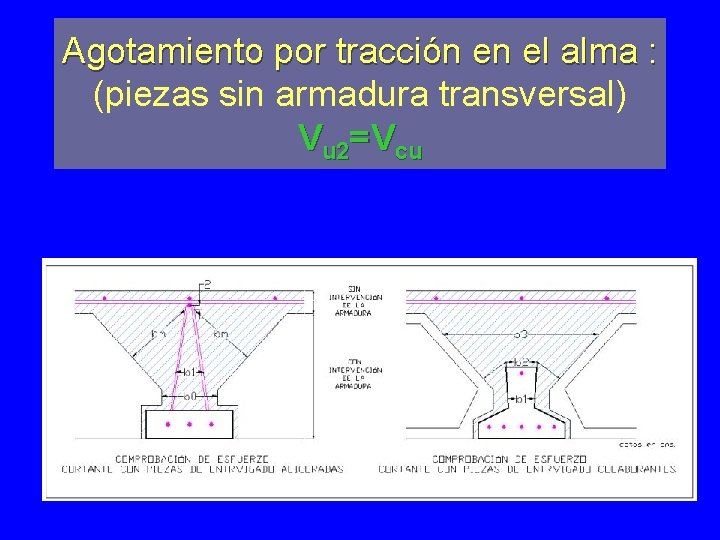

Agotamiento por tracción en el alma : (piezas sin armadura transversal) Vu 2=Vcu

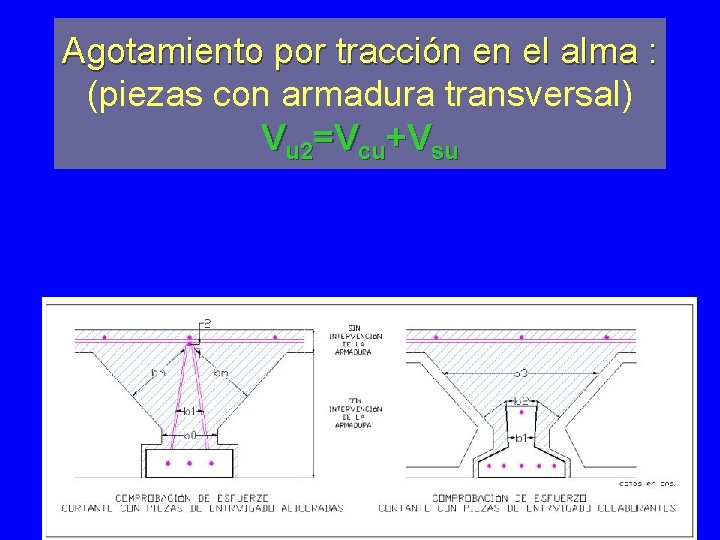

Agotamiento por tracción en el alma : (piezas con armadura transversal) Vu 2=Vcu+Vsu

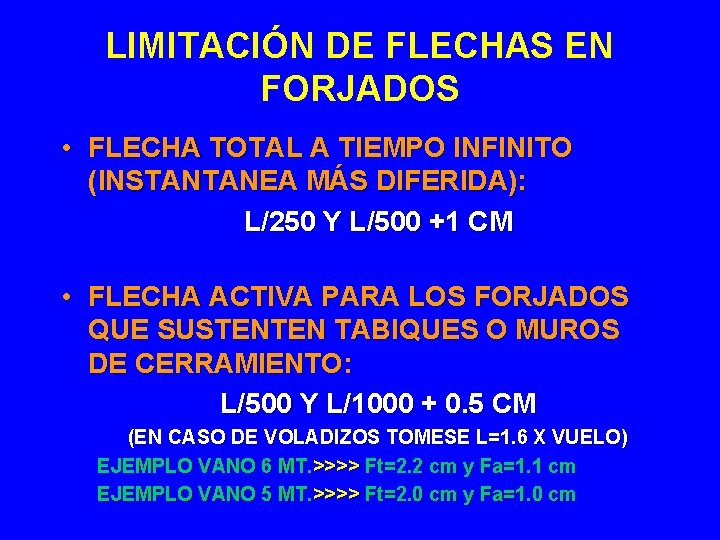

LIMITACIÓN DE FLECHAS EN FORJADOS • FLECHA TOTAL A TIEMPO INFINITO (INSTANTANEA MÁS DIFERIDA): L/250 Y L/500 +1 CM • FLECHA ACTIVA PARA LOS FORJADOS QUE SUSTENTEN TABIQUES O MUROS DE CERRAMIENTO: L/500 Y L/1000 + 0. 5 CM (EN CASO DE VOLADIZOS TOMESE L=1. 6 X VUELO) EJEMPLO VANO 6 MT. >>>> Ft=2. 2 cm y Fa=1. 1 cm EJEMPLO VANO 5 MT. >>>> Ft=2. 0 cm y Fa=1. 0 cm

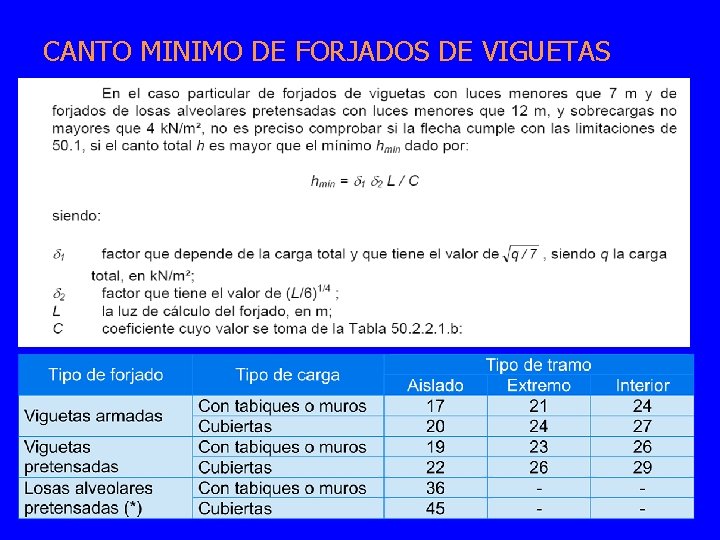

CANTO MINIMO DE FORJADOS DE VIGUETAS

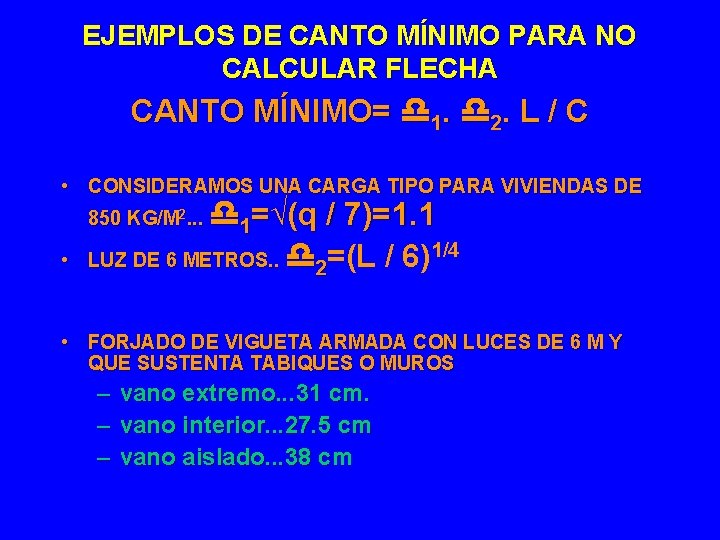

EJEMPLOS DE CANTO MÍNIMO PARA NO CALCULAR FLECHA CANTO MÍNIMO= 1. 2. L / C • CONSIDERAMOS UNA CARGA TIPO PARA VIVIENDAS DE 1=√(q / 7)=1. 1 LUZ DE 6 METROS. . 2=(L / 6)1/4 850 KG/M 2. . . • • FORJADO DE VIGUETA ARMADA CON LUCES DE 6 M Y QUE SUSTENTA TABIQUES O MUROS – vano extremo. . . 31 cm. – vano interior. . . 27. 5 cm – vano aislado. . . 38 cm

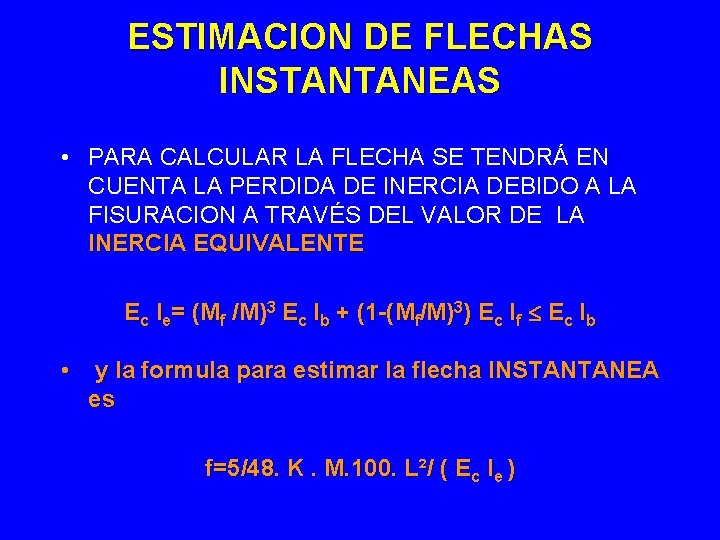

ESTIMACION DE FLECHAS INSTANTANEAS • PARA CALCULAR LA FLECHA SE TENDRÁ EN CUENTA LA PERDIDA DE INERCIA DEBIDO A LA FISURACION A TRAVÉS DEL VALOR DE LA INERCIA EQUIVALENTE Ec Ie= (Mf /M)3 Ec Ib + (1 -(Mf/M)3) Ec If Ec Ib • y la formula para estimar la flecha INSTANTANEA es f=5/48. K. M. 100. L²/ ( Ec Ie )

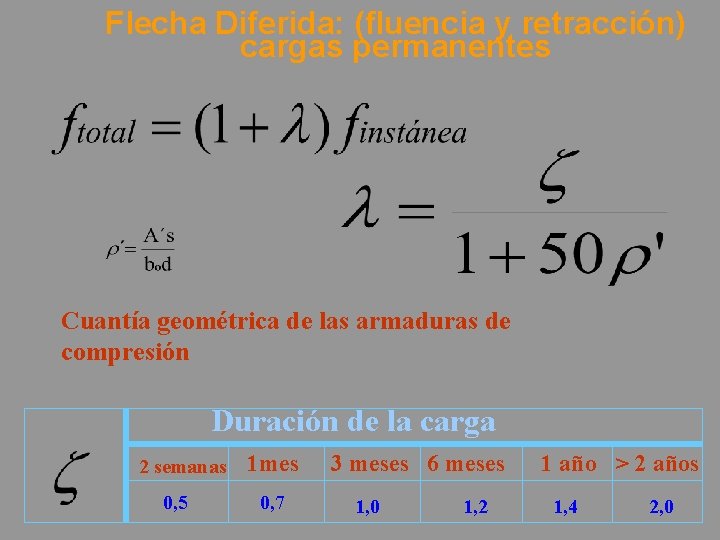

Flecha Diferida: (fluencia y retracción) cargas permanentes Cuantía geométrica de las armaduras de compresión Duración de la carga 2 semanas 0, 5 1 mes 0, 7 3 meses 6 meses 1, 0 1, 2 1 año > 2 años 1, 4 2, 0

ENTREGA DE LA VIGUETA EN EL APOYO • SE PUEDEN DAR DOS CASOS: – APOYOS DIRECTOS: SOBRE MUROS DE CARGA O VIGAS DE CANTO MAYOR AL DEL FORJADO » >>> anclaje a borde hormigón – APOYOS INDIRECTOS: CASO DE VIGAS PLANAS » >>>anclaje desde estribo • LA LONGITUD DE ANCLAJE DE LA ARMADURA SERÁ DISTINTA SEGÚN SE TRATE DE APOYO EXTREMO O APOYO INTERIOR: – apoyo extremo L 1= Vd / As 1. Fyd. X Lbneta nunca menor que 10 cm – apoyo interior L 1= (Vd - (Md /0. 9 d))/ As 1. Fyd. X Lbneta nunca menor que 5 cm

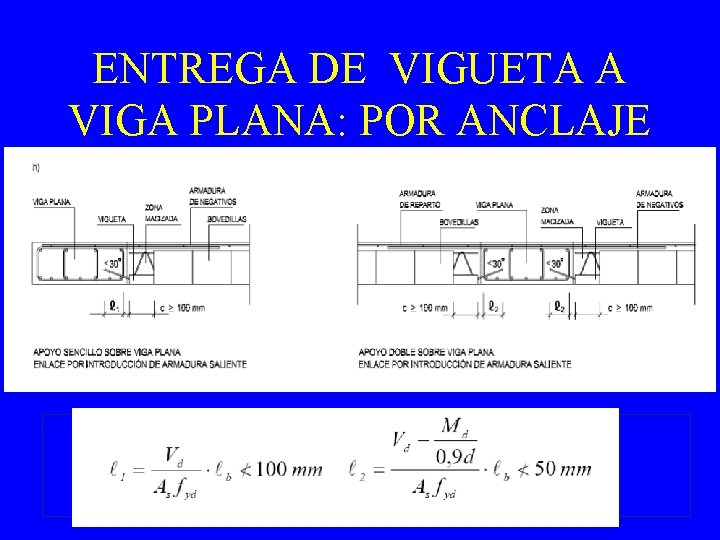

ENTREGA DE VIGUETA A VIGA PLANA: POR ANCLAJE

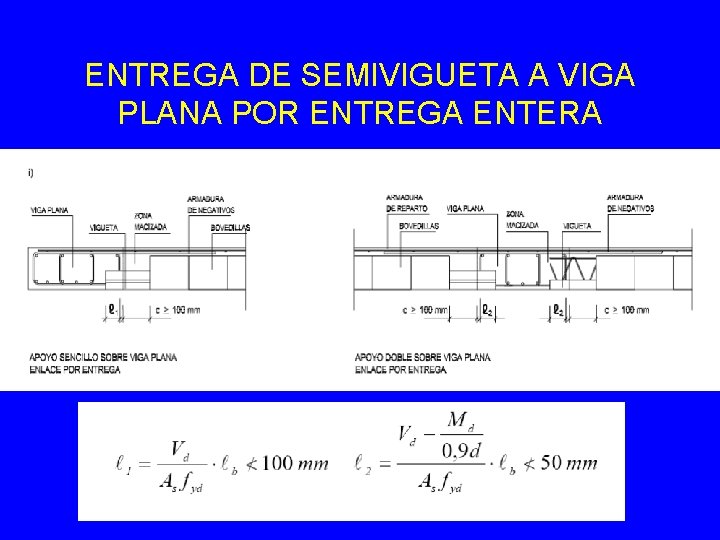

ENTREGA DE SEMIVIGUETA A VIGA PLANA POR ENTREGA ENTERA

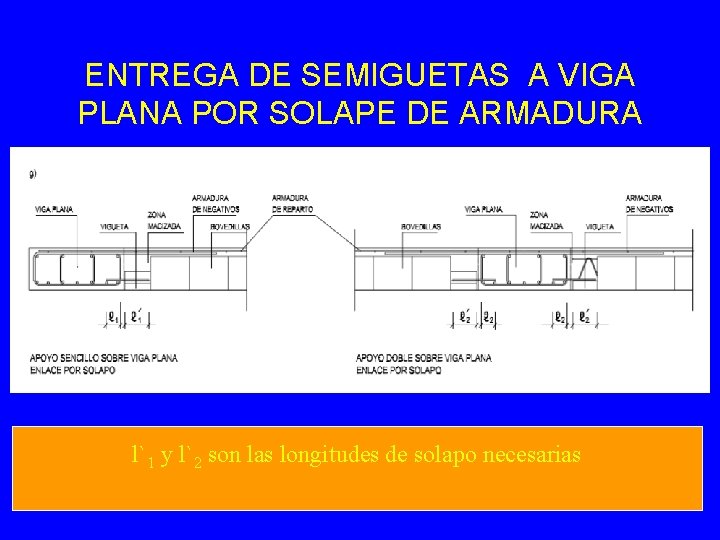

ENTREGA DE SEMIGUETAS A VIGA PLANA POR SOLAPE DE ARMADURA l`1 y l`2 son las longitudes de solapo necesarias

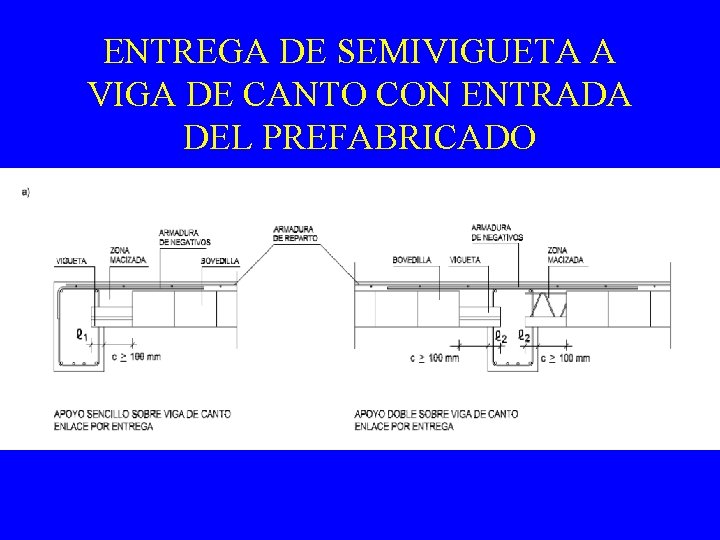

ENTREGA DE SEMIVIGUETA A VIGA DE CANTO CON ENTRADA DEL PREFABRICADO

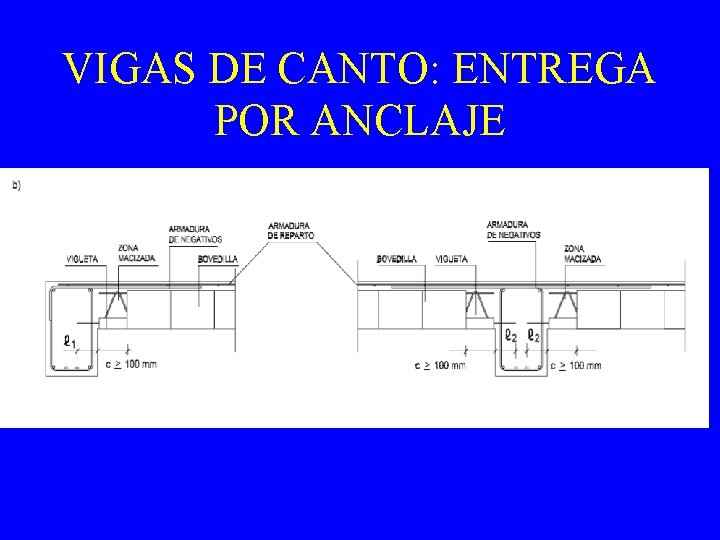

VIGAS DE CANTO: ENTREGA POR ANCLAJE

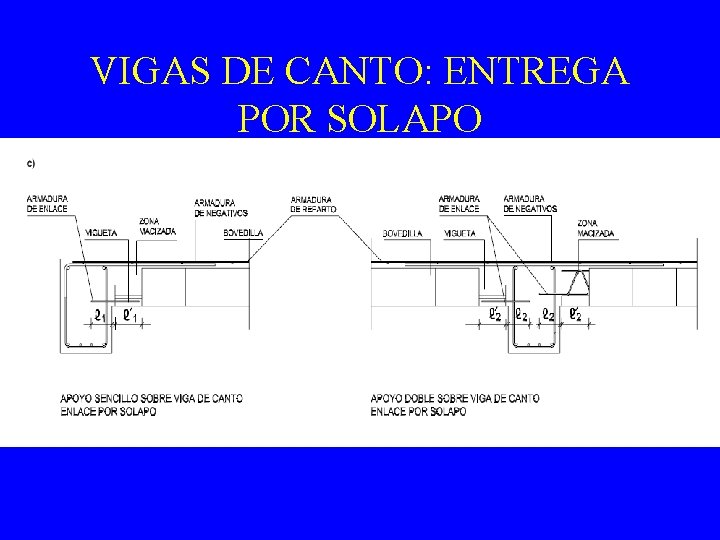

VIGAS DE CANTO: ENTREGA POR SOLAPO

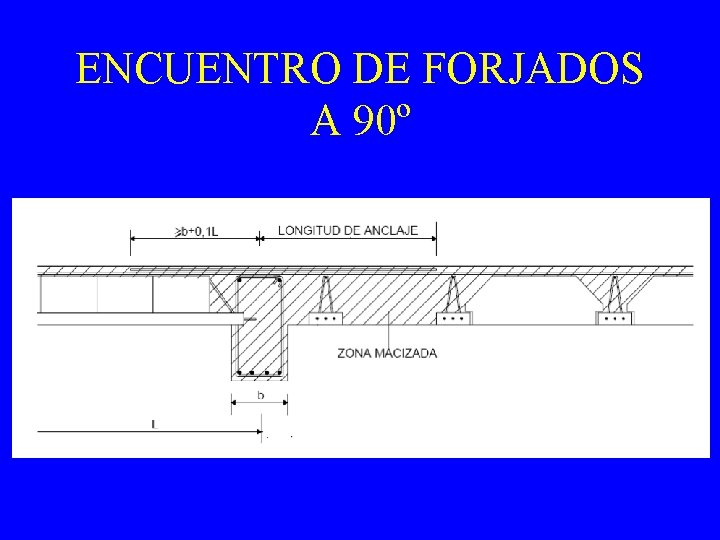

ENCUENTRO DE FORJADOS A 90º

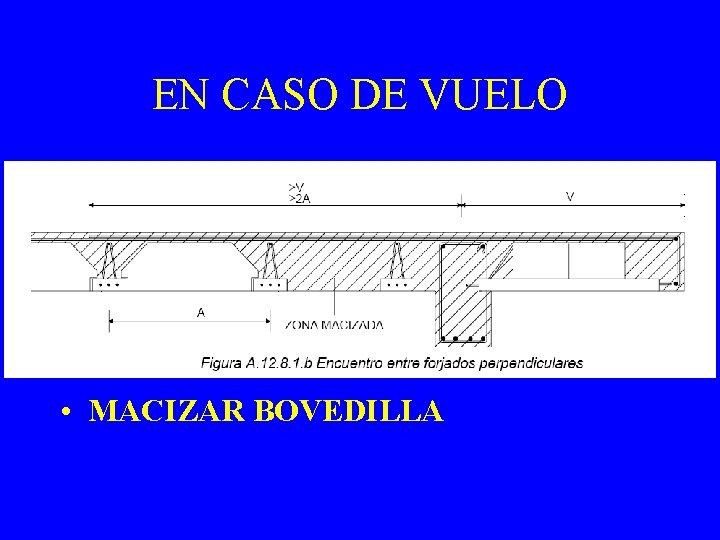

EN CASO DE VUELO • MACIZAR BOVEDILLA

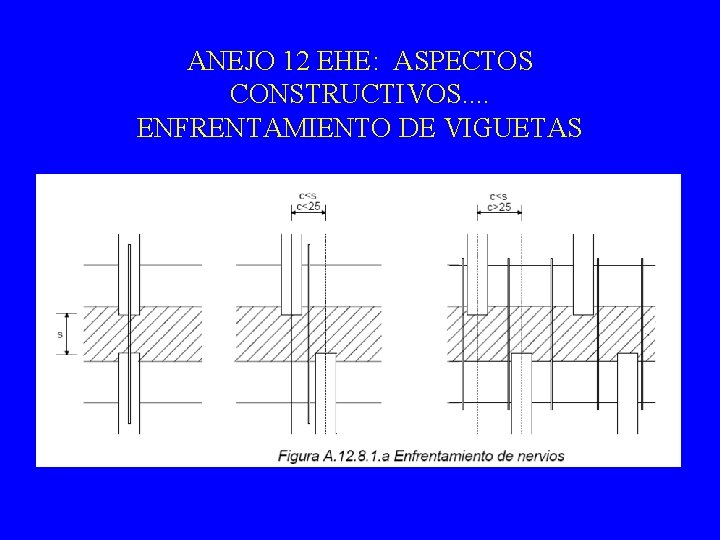

ANEJO 12 EHE: ASPECTOS CONSTRUCTIVOS. . ENFRENTAMIENTO DE VIGUETAS

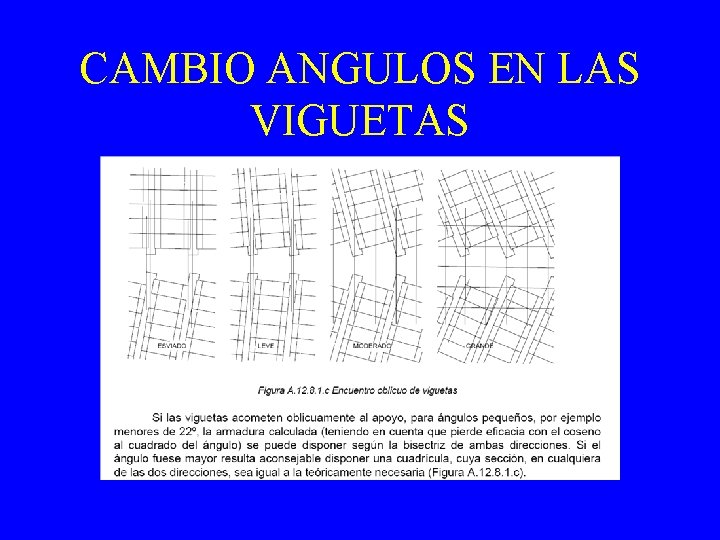

CAMBIO ANGULOS EN LAS VIGUETAS
