FONTES Espectro emisso de uma lmpada de deutrio
- Slides: 40

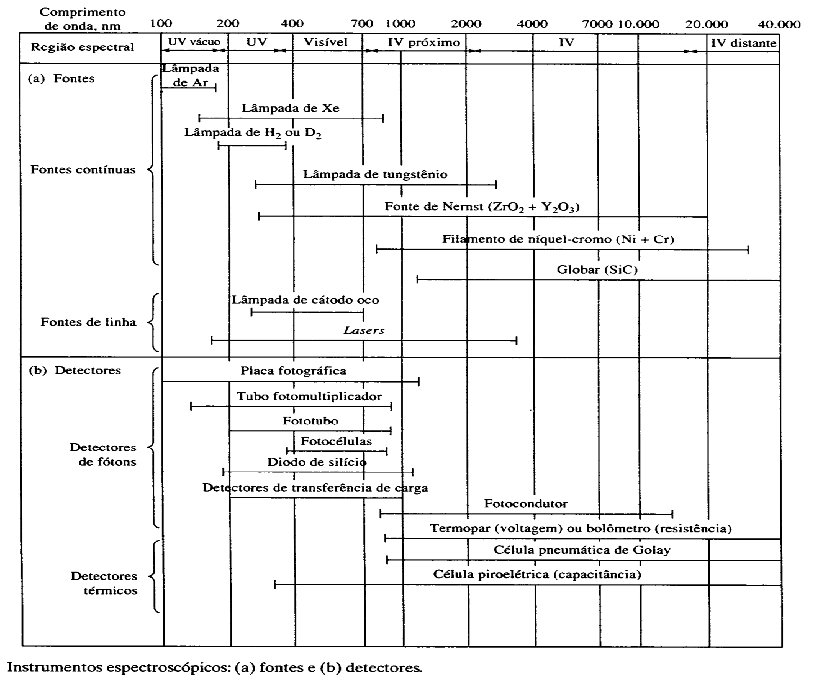

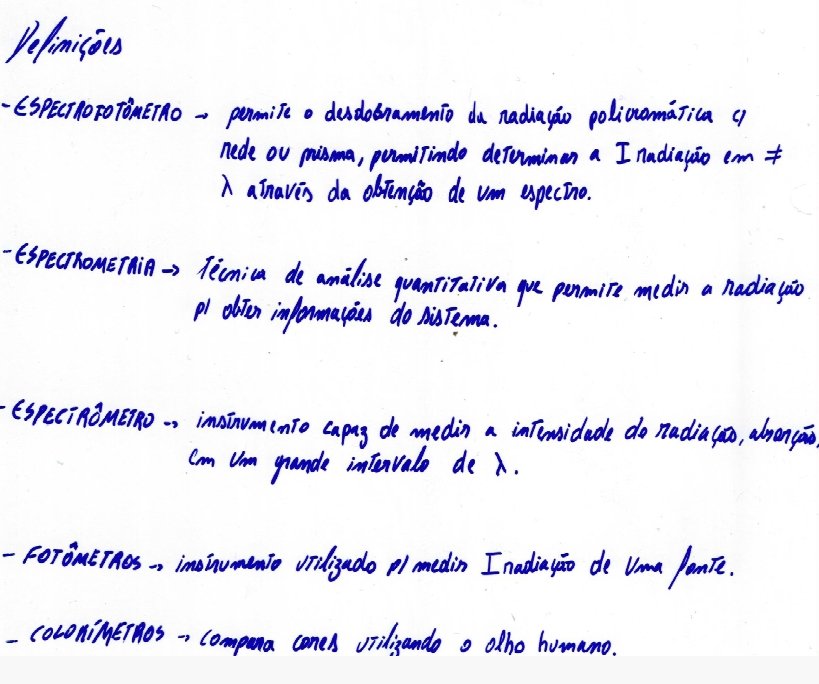

FONTES
Espectro emissão de uma lâmpada de deutério. Espectro de emissão de uma lâmpada de tungstênio-halogênio.
Espectro de emissão de uma lâmpada de mercúrio.

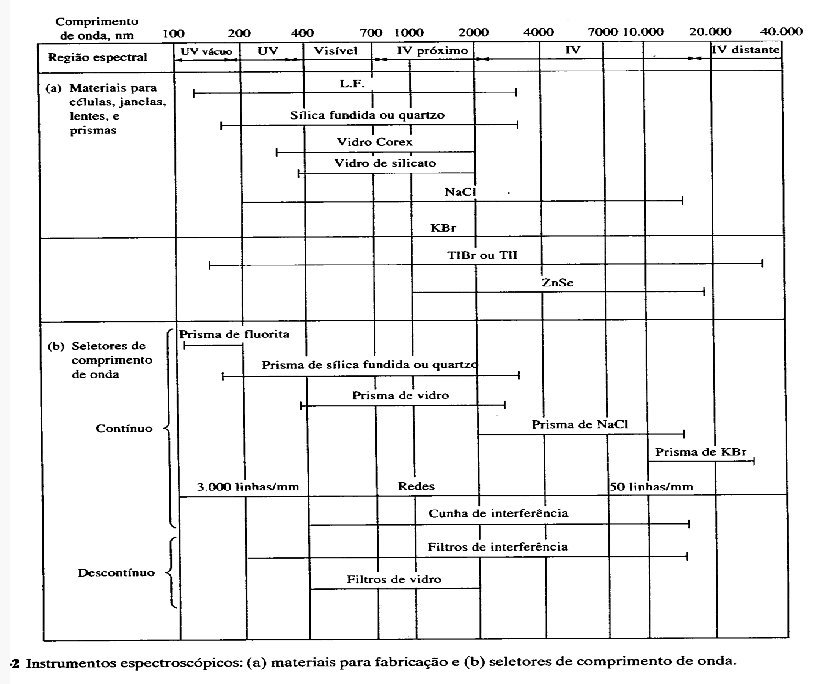

SELETORES DE COMPRIMENTO DE ONDA FILTROS DE INTERFERÊNCIA

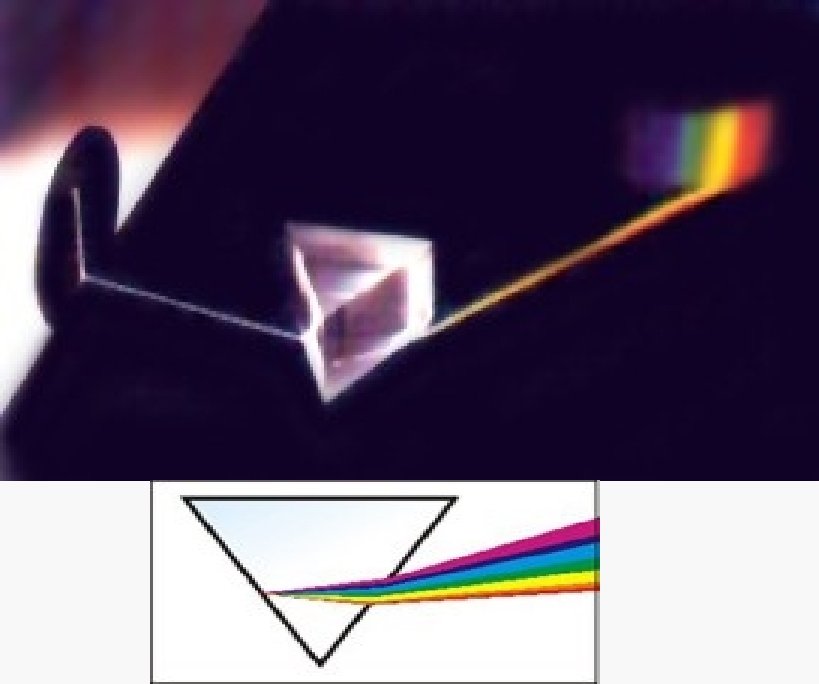

PRISMA DE VIDRO

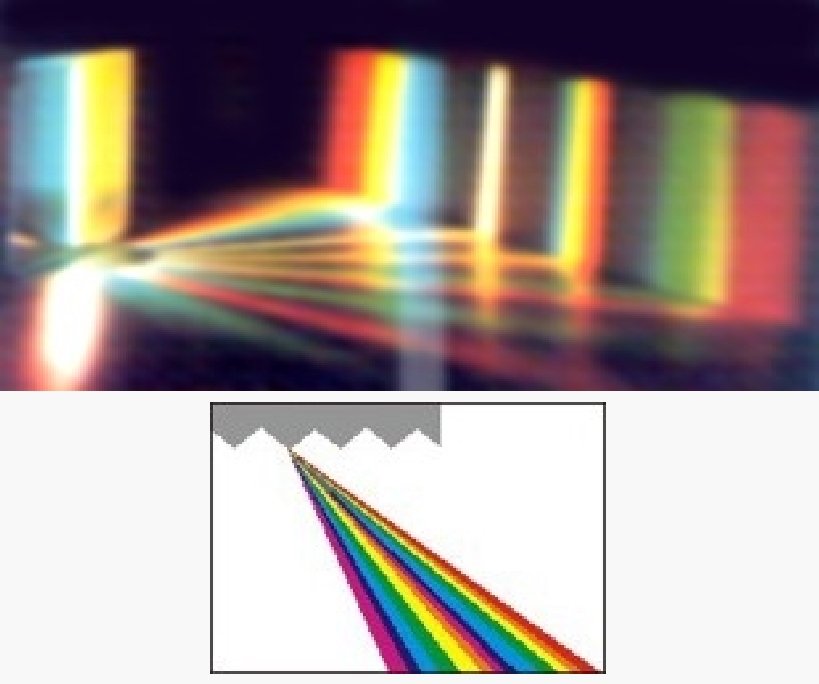

REDE DE DIFRAÇÃO
MONOCROMADORES UM MONOCROMADOR DISPERSA A LUZ E SELECIONA UMA FAIXA ESTREITA DE COMPRIMENTO DE ONDA PARA PASSAR PELA AMOSTRA OU PELO DETECTOR • FENDA DE ENTRADA QUE FORNECE UMA IMAGEM ÓPTICA RETANGULAR. • LENTE COLIMADORA OU ESPELHO QUE PRODUZ UM FEIXE PARALELO DE RADIAÇÃO. • PRISMA OU REDE QUE DISPERSA A RADIAÇÃO. • PLANO FOCAL QUE REFORMA A IMAGEM DA FENDA DE ENTRADAE FOCALIZA SOBRE UMA SUPERFÍCIE PLANA. • FENDA DE SAÍDA QUE ISOLA A BANDA ESPECTRAL DESEJADA.
MONOCROMADOR DE REDE CZERNY-TURNER
MONOCROMADOR PRISMÁTICO DE BUNSEN OU LITTROW CARACTERÍSTICAS DE DESEMPENHO DOS MONOCROMADORES -PUREZA ESPECTRAL -DISPERSÃO -RESOLUÇÃO -PODER DE COLETA

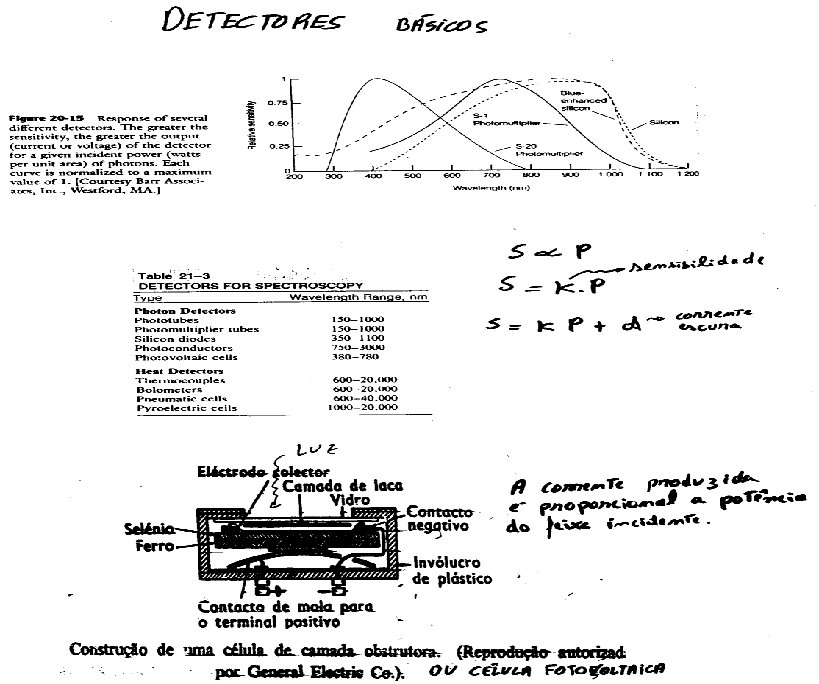

TRANSDUTORES DE RADIAÇÃO • NOS PRIMEIROS INSTRUMENTOS ESPECTROSCÓPICOS, OS DETECTORES ERAM O OLHO HUMANO OU UMA PLACA OU FILME FOTOGRÁFICO. • ATUALMENTE OS TRANSDUTORES CONVERTEM • ENERGIA RADIANTE SINAIS ELÉTRICOS • PROPRIEDADES DE UM TRANSDUTOR IDEAL: ALTA SENSIBILIDADE, ALTA RELAÇÃO SINAL RUÍDO, UMA RESPOSTA CONSTANTE SOBRE UM INTERVALO GRANDE DE COMP. ONDA E APRESENTAR TEMPO DE RESPOSTA RÁPIDO. • EXISTEM 2 TIPOS DE TRANSDUTORES DE RADIAÇÃO: • TRANSDUTORES FOTÔNICOS • TRANDUTORES TÉRMICOS
TRANSDUTORES FOTÔNICOS • SÃO CHAMADOS TAMBÉM DE DETECTORES QU NTICOS • A ENERGIA ABSORVIDA PROVOCA A EMISSÃO DE ELÉTRONS E A FORMAÇÃO DA FOTOCORRENTE. • EM OUTROS A RADIAÇÃO PROMOVE OS ELÉTRONS PARA BANDAS DE CONDUÇÃO, AUMENTANDO A CONDUTIVIDADE RESULTANTE FOTOCONDUÇÃO. • TIPOS DE TRANDUTORES FOTÔNICOS: • CÉLULA FOTOVOLTAICA • FOTOTUBOS • TUBOS FOTOMULTIPLICADORES • TRANSDUTORES DE FOTOCONDUTIVIDADE POR SEMICONDUTOR • TRANSDUTORES DE TRANSFERÊNCIA DE CARGA

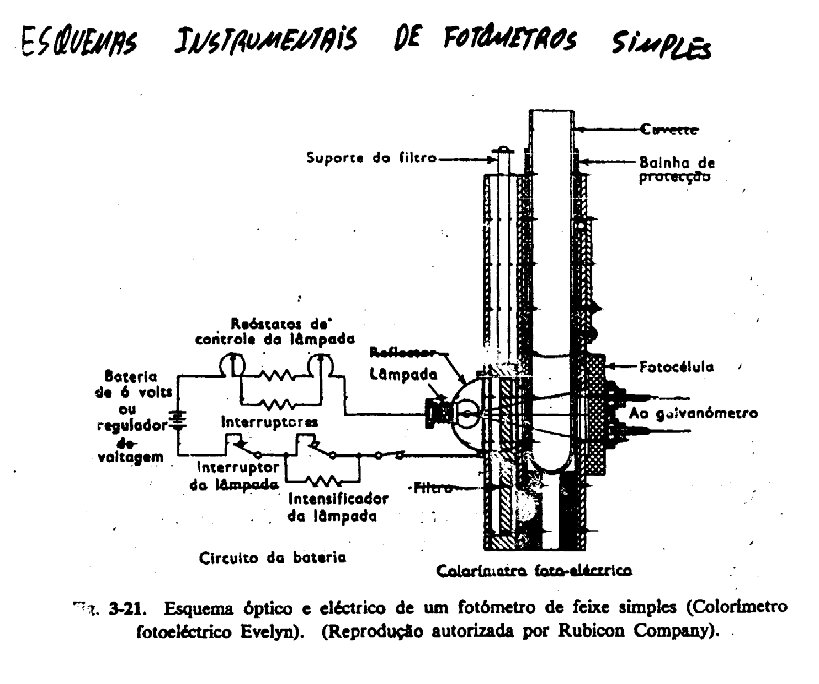

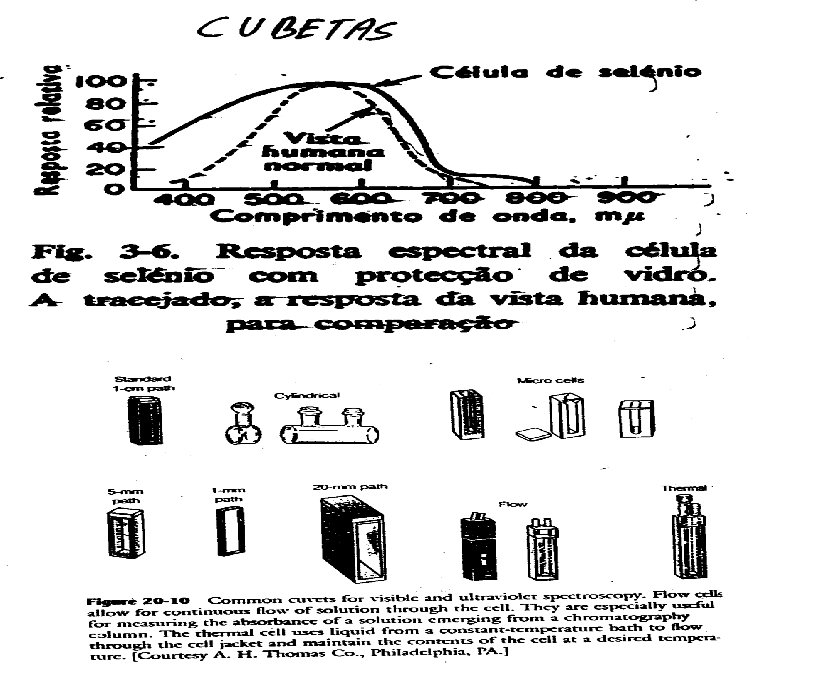

CÉLULA FOTOVOLTAICA • DISPOSITIVO UTILIZADO PARA A REGIÃO DO VISÍVEL • A RADIAÇÃO ROMPE AS LIGAÇÕES COVALENTES DO SELÊNIO RESULTANDO NA FORMAÇÃO DE ELÉTRONS DE CONDUÇÃO E LACUNAS • VANTAG. : BAIXO CUSTO, ROBUSTEZ, SIMPLICIDADE, CONFIÁVEL, • DESV. FADIGA, GRANDE AMPLIAÇÃO DO SINAL DE SAÍDA, FALTA DE SENSIB. P/ BAIXO INTENS.
FOTOTUBOS • CÁTODO REVESTIDO COM UM ELEMENTO FOTOEMISSOR • ELÉTRONS EMITIDOS PELA RADIAÇÃO INCIDENTE FLUEM PARA O FILAMENTO ANÓDICO GERANDO FOTOCORRENTE • APRESENTA ALTA RESISTÊNCIA • NÚMERO DE elétrons ejetados É PROPORCIONAL A POTÊNCIA RADIANTE • Na/K/Cs/Sb REGIÃO VISÍVEL E UV • Ag/O/Cs REGIÃO VISÍVEL E IV
TUBOS FOTOMULTIPLICADORES (PMT) • • SÃO UTILIZADOS PARA BAIXAS POTÊNCIAS RADIANTES TEMPO DE RESPOSTA PEQUENO LUZ INTENSA DANIFICA A SUPERF. FOTOELÉTRICA OS ELÉTRONS EMITIDOS SÃO ACELERADOS PARA OS DÍNODOS MANTIDOS A POTENCIAL DE 90 V E MAIS POSITIVO QUE O OUTRO DINODO ATÉ FINALMENTE COLETADA NODO
a b Esquema (a) e fotografia (b) do tubo fotomultiplicador HAMAMATSU - R 928

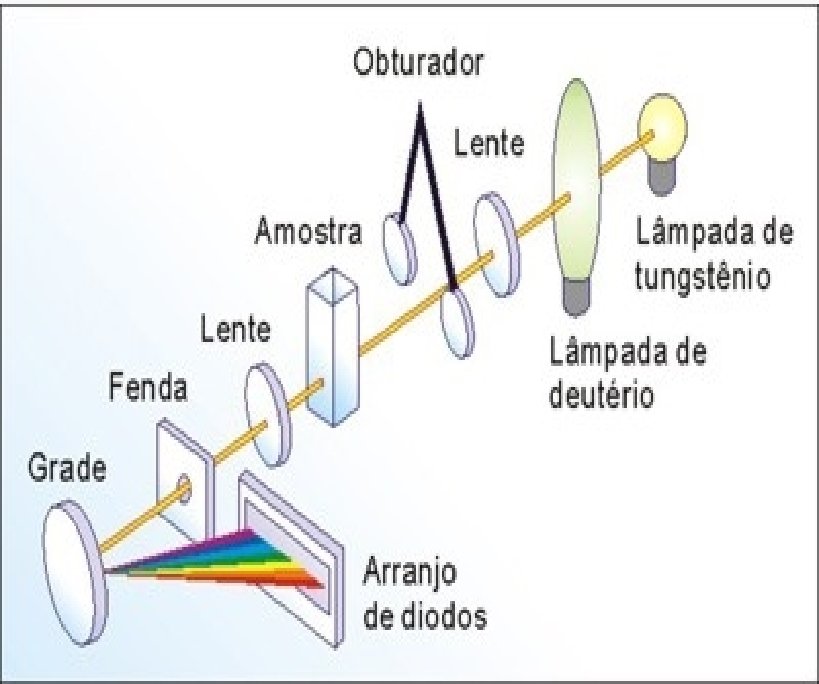

TRANSDUTORES DE FOTOCONDUTIVIDADE POR SEMICONDUTOR DIODO DE SILÍCIO SOB POLARIZAÇÃO INVERSA
MECANISMO DE FUNCIONAMENTO • A POLARIZAÇÃO INVERSA EM CADA DIODO PUXA OS ELÉTRONS E O BURACO ELETRÔNICO PARA LONGE DA JUNÇÃO • A CAMADA DE DEPLEÇÃO AGE COMO UM CAPACITOR COM ARMAZENAMENTO DE CARGA EM QUALQUER LADO DA CAMADA • NO INÍCIO DA MEDIÇÃO CADA DIODO ESTA COMPLETAMENTE DESCARREGADO • QUANDO A RADIAÇÃO CHEGA AO SEMICONDUTOR SÃO CRIADOS ELÉTRONS LIVRES E BURACOS ELETRÔNICOS QUE MIGRAM PARA REGIÕES DE CARGA OPOSTA, CRIANDO UMA CORRENTE QUE DESCARREGA O CAPACITOR NO CIRCUITO • A CARGA PERDIDA É REPOSTA NO PRÓXIMO CICLO. • A CORRENTE É AMPLIFICADA PRODUZINDO UMA VOLTAGEM PROPORCIONAL A INTENSIDADE RADIANTE.
a b
CARACTERÍSTICAS • O NÚMERO DE TRANSDUTORES EM CADA CHIP VARIA DE 64 A 4096, SENDO 1024 MAIS UTILIZADO • DETECTOR DE ARRANJO LINEAR DE DIODOS PODEM FAZER VARREDURA DO ESPECTRO E ACUMULAR AS INFORMAÇÕES SIMULTANEAMENTE • SÃO SENSÍVEIS PARA REGIÃO DO UV E VISÍVEL • DETECTORES UTILIZADOS EM CROMATOGRAFIA REGISTRAM O ESPECTRO INTEIRO EM SEGUNDOS DO QUE SAI DA COLUNA

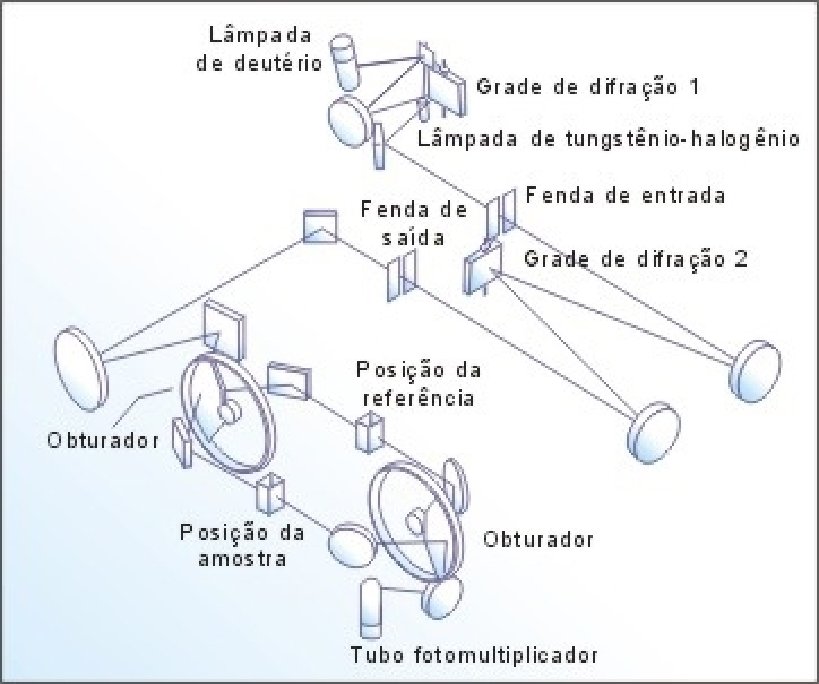

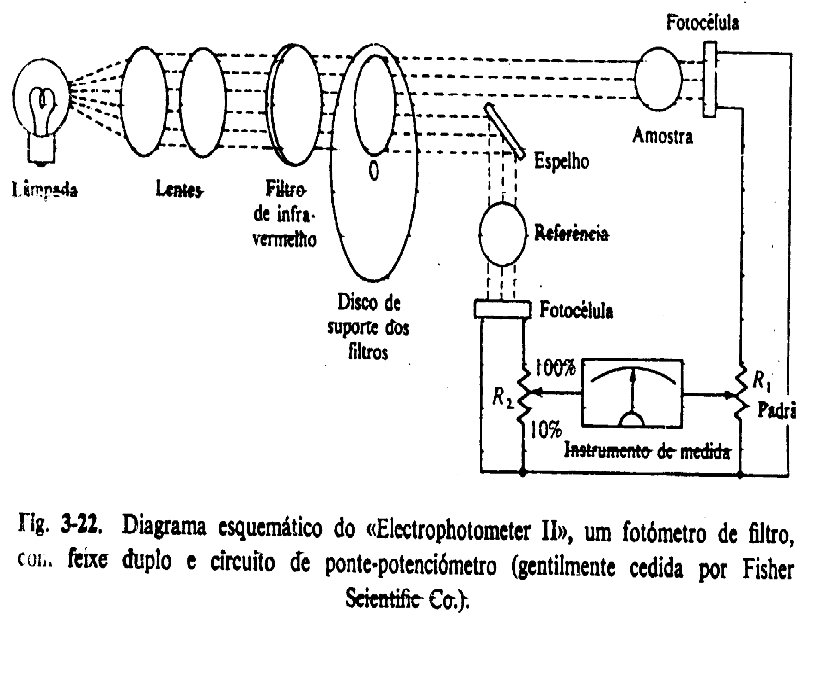

Esquema de um obturador eletromecânico (chopper). Esquema do sinal pulsado de luz que atravessa ou é refletido pelo obturador eletromecânico, onde o ponto amarelo corresponde à fonte de radiação, a região branca do obturador é a vazada (transmite) e a região cinza do obturador é espelhada (reflete). Os pulsos de luz refletida e transmitida são defasados em função da freqüência de rotação do obturador.
TITULAÇÕES ESPECTROFOTOMÉTRICAS Reação: R + T A ===== P A AR > 0 AT = 0 AP = 0 AR = 0 AT > 0 AP = 0 V titulante
TITULAÇÕES ESPECTROFOTOMÉTRICAS Reação: R + T A ===== P A AR > 0 AT > 0 AR = 0 AT = 0 AP > 0 V titulante AP = 0 V titulante
TITULAÇÕES ESPECTROFOTOMÉTRICAS Reação: R + T A ===== P A AR = 0 AT > AP AR = 0 AP > AT V titulante

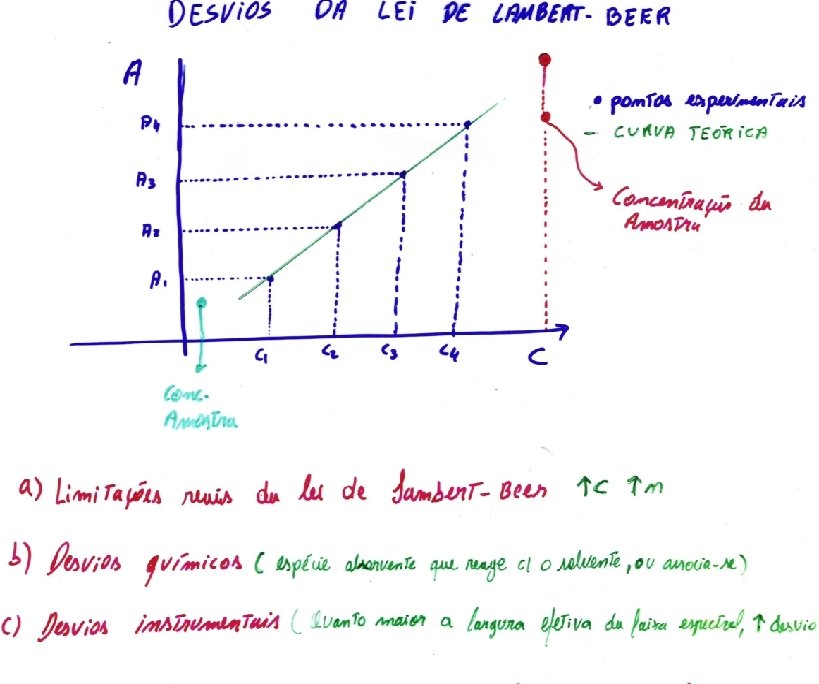

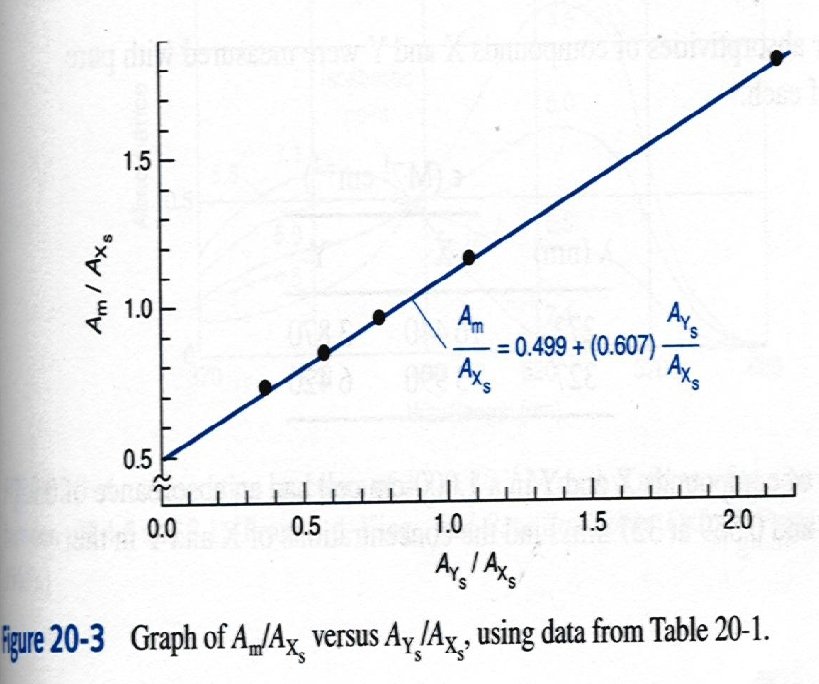

DETERMINAR A CONCENTRAÇÃO DE VIT. A EM CENOURA. UM PADRÃO DE VITAMINA A DE C=3, 2 mg FOI PREPARADO EM BALÃO DE 50 m. L COM CLOROFÓRMIO. A TRANSMIT NCIA LIDA FOI DE 82, 5%, EM CUBETA DE 2 cm. SABENDO-SE QUE O BRANCO DEU UMA TRANSMIT NCIA DE 98, 4%, EM 315 nm CALCULAR: a) O E EM L. mol-1 cm-1 b) A CONC. EM ppm EM UMA AMOSTRA DE CENOURA. 8, 23 g FOI EXTRAÍDO COM CLOROFÓRMIO E COMPLETADO UM BALÃO DE 100 m. L. A LEITURA FOI DE 75, 6%. DADOS: M(Vit. A) = 329, 3 g. mol-1
