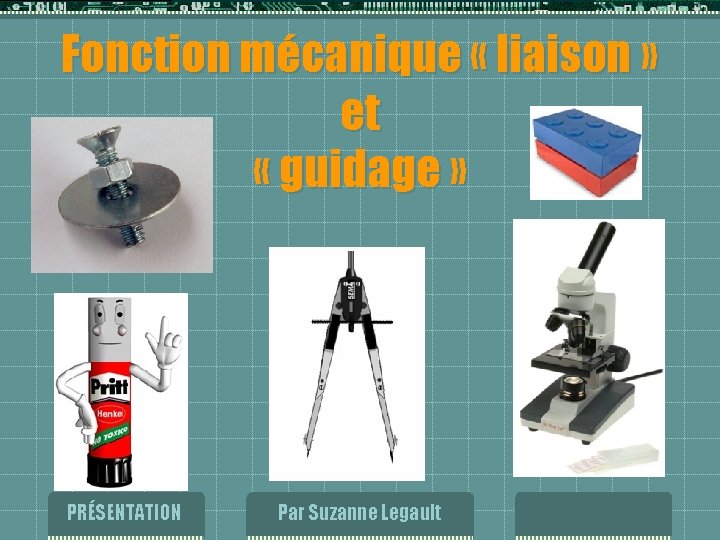

Fonction mécanique « liaison » et « guidage » PRÉSENTATION Par Suzanne Legault

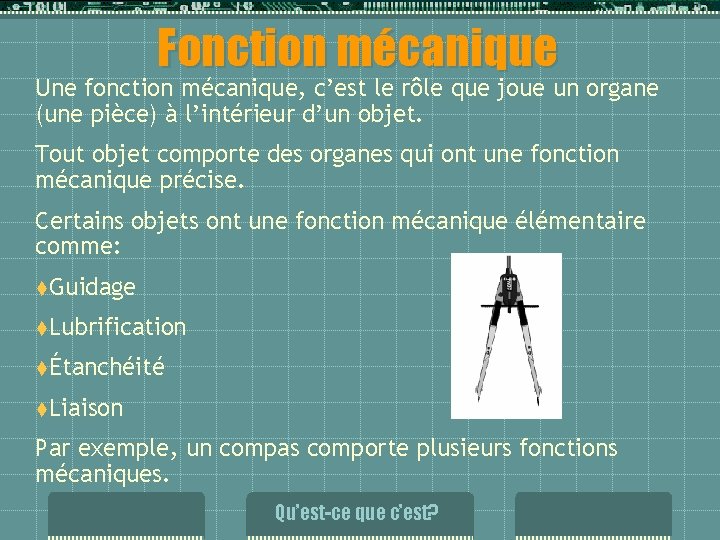

Fonction mécanique Une fonction mécanique, c’est le rôle que joue un organe (une pièce) à l’intérieur d’un objet. Tout objet comporte des organes qui ont une fonction mécanique précise. Certains objets ont une fonction mécanique élémentaire comme: t. Guidage t. Lubrification tÉtanchéité t. Liaison Par exemple, un compas comporte plusieurs fonctions mécaniques. Qu’est-ce que c’est?

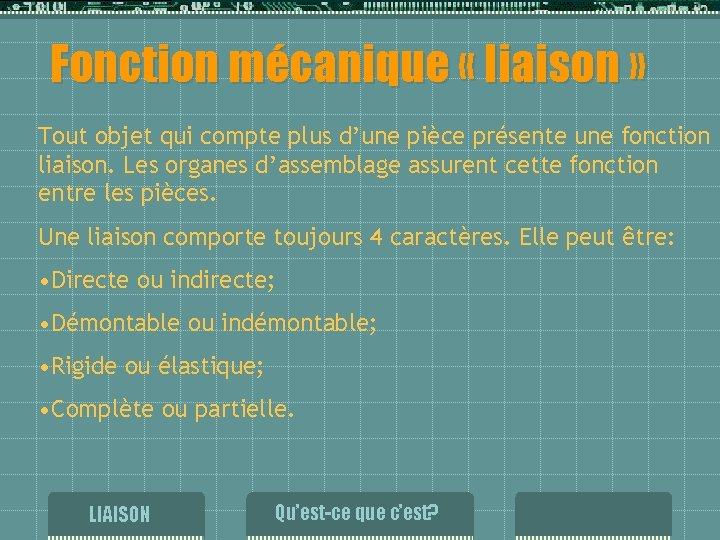

Fonction mécanique « liaison » Tout objet qui compte plus d’une pièce présente une fonction liaison. Les organes d’assemblage assurent cette fonction entre les pièces. Une liaison comporte toujours 4 caractères. Elle peut être: • Directe ou indirecte; • Démontable ou indémontable; • Rigide ou élastique; • Complète ou partielle. LIAISON Qu’est-ce que c’est?

Caractères des liaisons Liaison directe Une liaison est directe lorsque les pièces sont conçues pour tenir ensemble sans l’intervention d’un organe de liaison. Exemple: Des blocs Lego Liaison indirecte Une liaison est indirecte lorsque les pièces ont besoin d’un organe intermédiaire (clous, colle, vis, rivets, etc. ). Exemple: Le dossier d’une chaise retenue par des vis LIAISON Qu’est-ce que c’est?

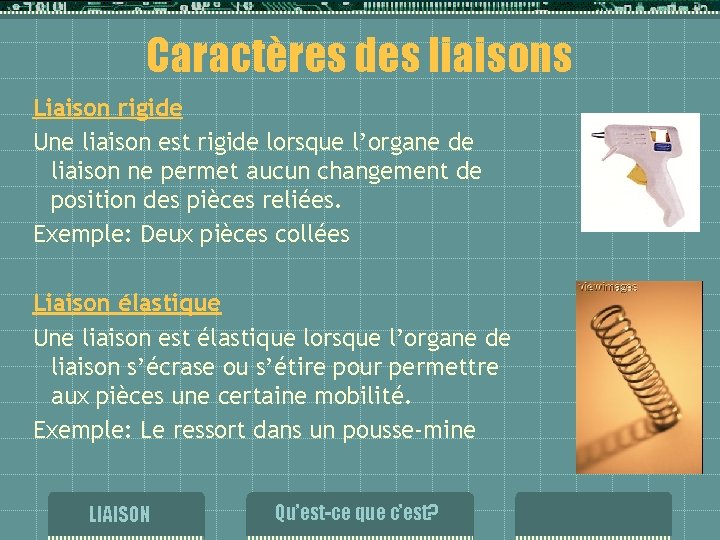

Caractères des liaisons Liaison rigide Une liaison est rigide lorsque l’organe de liaison ne permet aucun changement de position des pièces reliées. Exemple: Deux pièces collées Liaison élastique Une liaison est élastique lorsque l’organe de liaison s’écrase ou s’étire pour permettre aux pièces une certaine mobilité. Exemple: Le ressort dans un pousse-mine LIAISON Qu’est-ce que c’est?

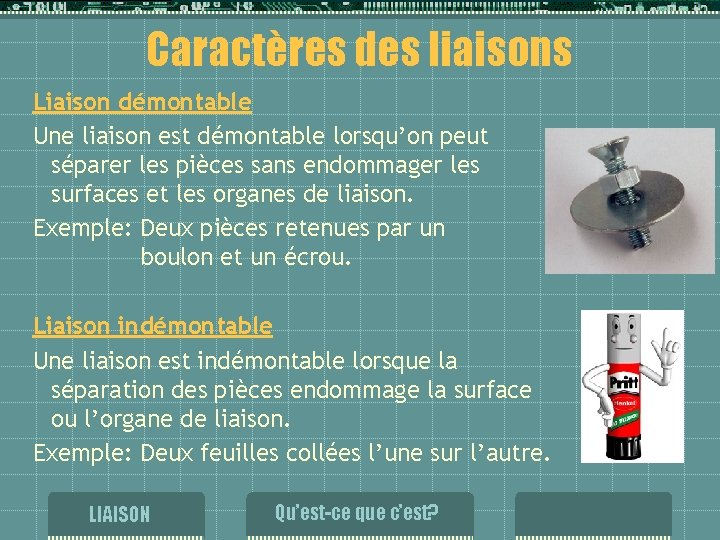

Caractères des liaisons Liaison démontable Une liaison est démontable lorsqu’on peut séparer les pièces sans endommager les surfaces et les organes de liaison. Exemple: Deux pièces retenues par un boulon et un écrou. Liaison indémontable Une liaison est indémontable lorsque la séparation des pièces endommage la surface ou l’organe de liaison. Exemple: Deux feuilles collées l’une sur l’autre. LIAISON Qu’est-ce que c’est?

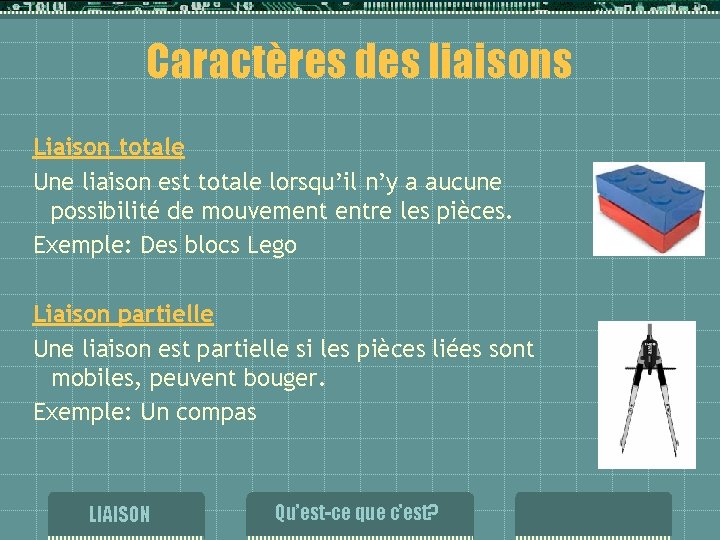

Caractères des liaisons Liaison totale Une liaison est totale lorsqu’il n’y a aucune possibilité de mouvement entre les pièces. Exemple: Des blocs Lego Liaison partielle Une liaison est partielle si les pièces liées sont mobiles, peuvent bouger. Exemple: Un compas LIAISON Qu’est-ce que c’est?

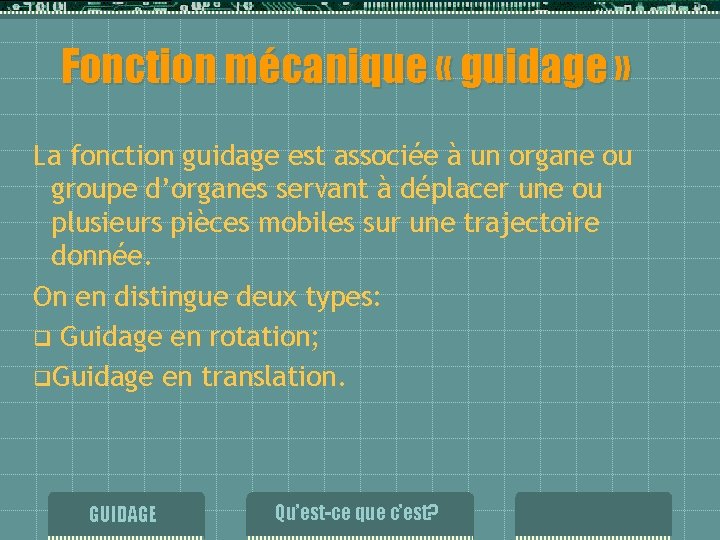

Fonction mécanique « guidage » La fonction guidage est associée à un organe ou groupe d’organes servant à déplacer une ou plusieurs pièces mobiles sur une trajectoire donnée. On en distingue deux types: q Guidage en rotation; q. Guidage en translation. GUIDAGE Qu’est-ce que c’est?

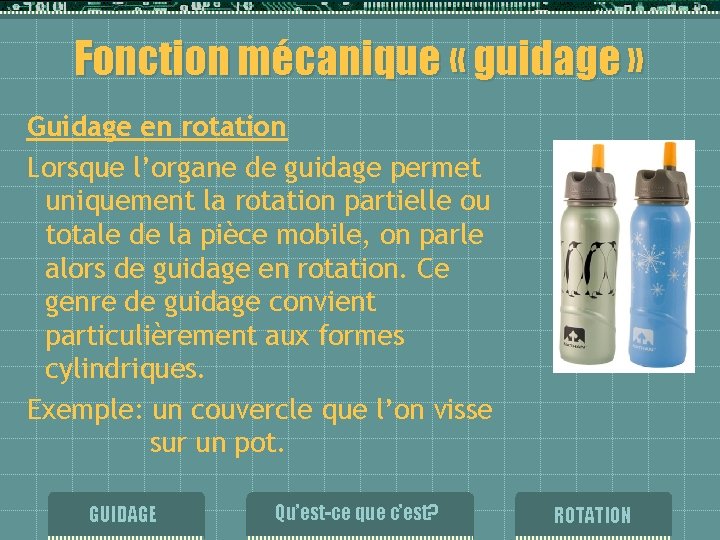

Fonction mécanique « guidage » Guidage en rotation Lorsque l’organe de guidage permet uniquement la rotation partielle ou totale de la pièce mobile, on parle alors de guidage en rotation. Ce genre de guidage convient particulièrement aux formes cylindriques. Exemple: un couvercle que l’on visse sur un pot. GUIDAGE Qu’est-ce que c’est? ROTATION

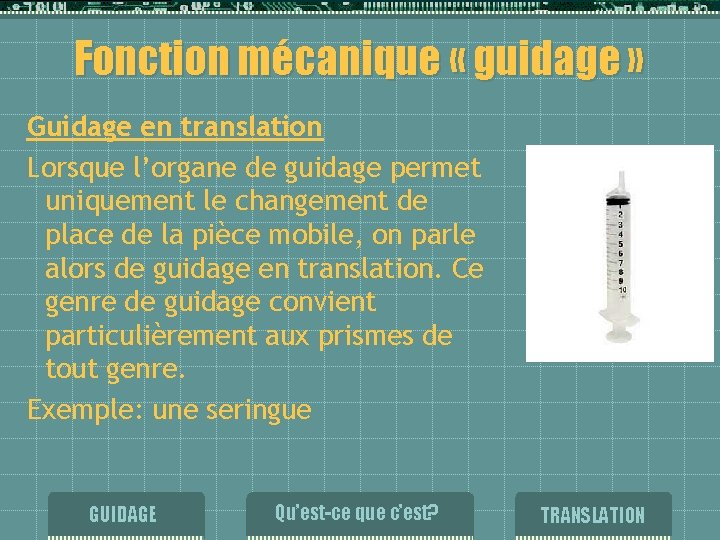

Fonction mécanique « guidage » Guidage en translation Lorsque l’organe de guidage permet uniquement le changement de place de la pièce mobile, on parle alors de guidage en translation. Ce genre de guidage convient particulièrement aux prismes de tout genre. Exemple: une seringue GUIDAGE Qu’est-ce que c’est? TRANSLATION
