Qu’est-ce que c’est? Easysae est un système de profilés tubulaires A quoi ça sert? Easysae sert à construire toutes les structures Lean (chariots, magasins gravitaires, simples postes de travail, ………) utilisées dans le secteur industriel. Quels avantages offre-t’il? Easysae c’est plus de facilité d’emploi et de reconfiguration donc d’économie. fomir. it

Le projet L’objectif fixé était de réaliser un produit innovant qui soit en adéquation avec la philosophie Lean. C’est-à-dire simplicité d’utilisation, rapidité d’exécution, polyvalence d’emploi, investissement minimum. Par conséquent, nous avons pris en compte les exigences réelles des utilisateurs plutôt que de nous limiter à copier des solutions déjà existantes. 2000 heures d’études, d’essais, de retouches et simplifications ont permis d’obtenir un système qui, avec seulement quelques éléments originaux et combinables entre eux, permettent une infinité de possibilités de construction. Un brevêt international a été déposé. fomir. it

Les avantages du système Easysae 1. Seulement 2 joints 2. Polyvalence et robustesse du profil tubulaire 3. Rigidité des assemblages 4. Système simple pour la réalisation de gravitaires 5. Facilité de montage 6. Prix compétitifs fomir. it

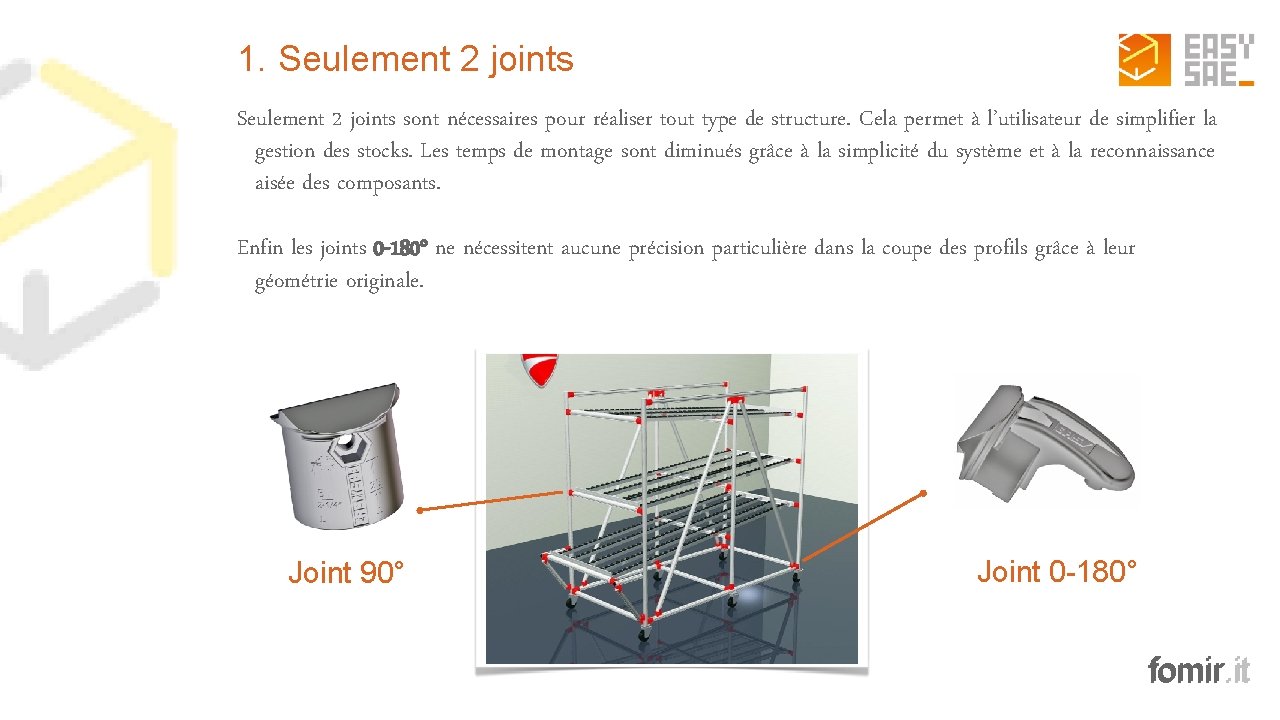

1. Seulement 2 joints sont nécessaires pour réaliser tout type de structure. Cela permet à l’utilisateur de simplifier la gestion des stocks. Les temps de montage sont diminués grâce à la simplicité du système et à la reconnaissance aisée des composants. Enfin les joints 0 -180° ne nécessitent aucune précision particulière dans la coupe des profils grâce à leur géométrie originale. Joint 90° Joint 0 -180° fomir. it

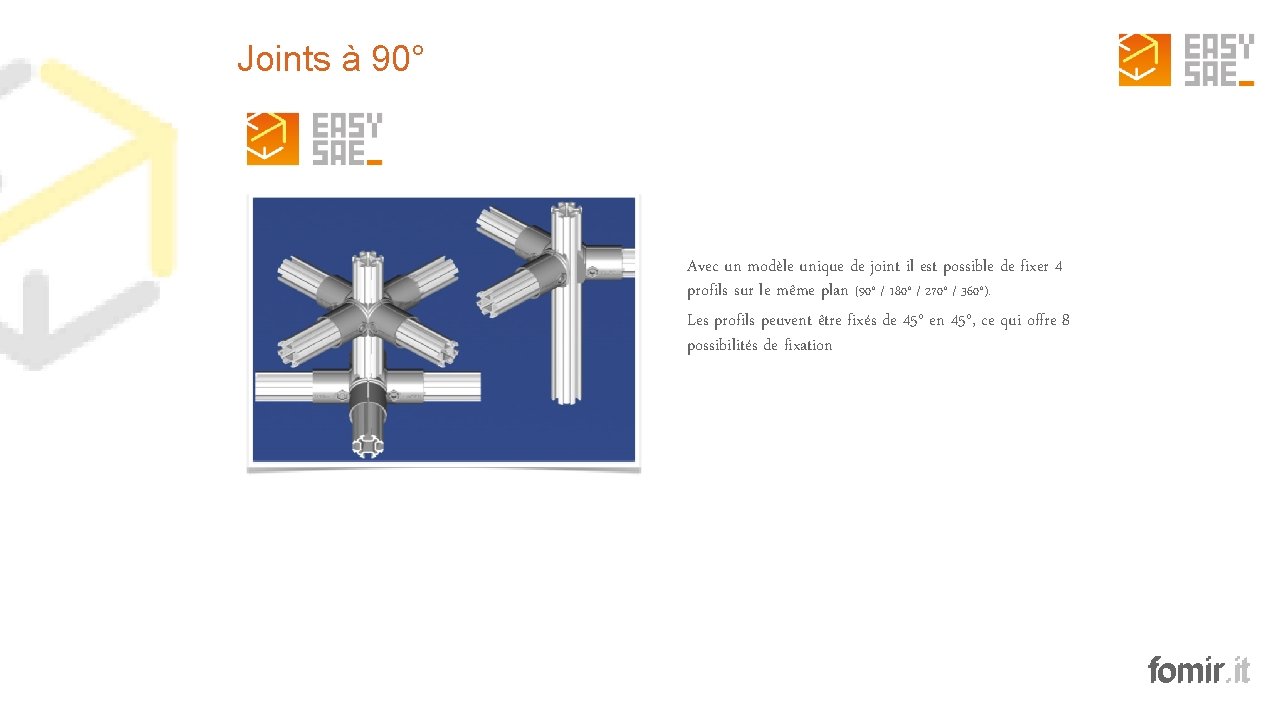

Joints à 90° Avec un modèle unique de joint il est possible de fixer 4 profils sur le même plan (90° / 180° / 270° / 360°). Les profils peuvent être fixés de 45° en 45°, ce qui offre 8 possibilités de fixation fomir. it

Joints à inclinaison variable Avec un seul joint il est possible de fixer 2 profils à n’importe quel angle sur le même plan. La géometrie des poinçons empêche les efforts latéraux de faire glisser le profil ainsi assemblé. fomir. it

2. Polyvalence et robustesse du profil tubulaire Les avantages de ce profil original peuvent se résumer en 5 points: MATERIAU _ l’aluminium anodisé est un matériau inaltérable, léger, écologique, recyclable et esthétique. ROBUSTESSE _ son diamètre 35 et sa forme spéciale le rendent particulièrement résistant à la flexion et à la déformation, ce qui a pour conséquence de limiter le nombre de renforts. Poids: 0, 85 kg/ml JOINTS _ les 8 faces qui constituent le profil pour la fixation des joints permettent de relier entre eux 2 tubes selon des angles de 45°- 90°- 135°- 180°. RAINURES _ 4 rainures sur la circonférence du profil permettent la fixation d’accessoires avec de simples écrous. TROUS FILETABLES _ 4 trous filetables à l’intérieur du profil offrent d’autres possibilités de réalisation. fomir. it

3. Rigidité des assemblages Le système Easysae se compose d’un profil tubulaire qui présente des rainures sur son périmètre. Les joints à mâchoire possèdent sur leur face interne des clavettes qui s’insèrent automatiquement et avec précision dans les rainures. De cette manière les efforts appliqués sur le tube se répartissent sur un plan non incliné évitant ainsi les déformations circulaires et limitant le basculement. fomir. it

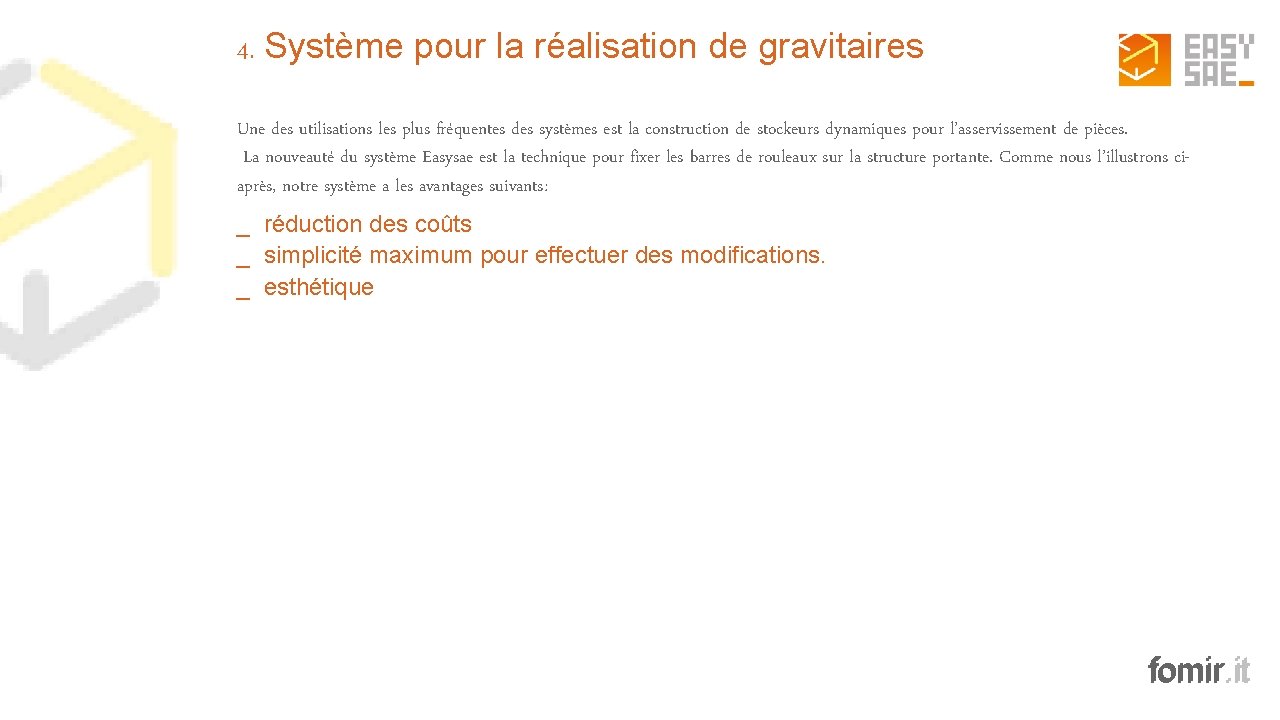

4. Système pour la réalisation de gravitaires Une des utilisations les plus fréquentes des systèmes est la construction de stockeurs dynamiques pour l’asservissement de pièces. La nouveauté du système Easysae est la technique pour fixer les barres de rouleaux sur la structure portante. Comme nous l’illustrons ciaprès, notre système a les avantages suivants: _ réduction des coûts _ simplicité maximum pour effectuer des modifications. _ esthétique fomir. it

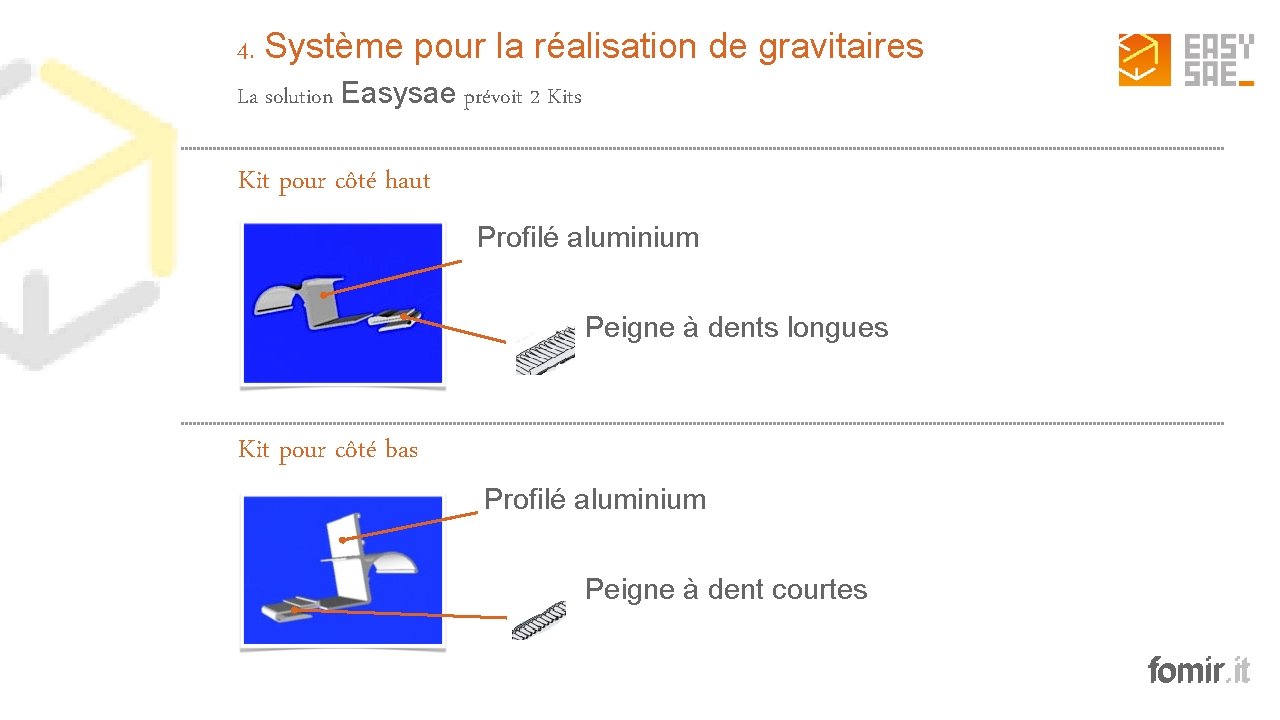

4. Système pour la réalisation de gravitaires La solution Easysae prévoit 2 Kits Kit pour côté haut Profilé aluminium 2 Peigne à dents longues Kit pour côté bas Profilé aluminium Peigne à dent courtes fomir. it

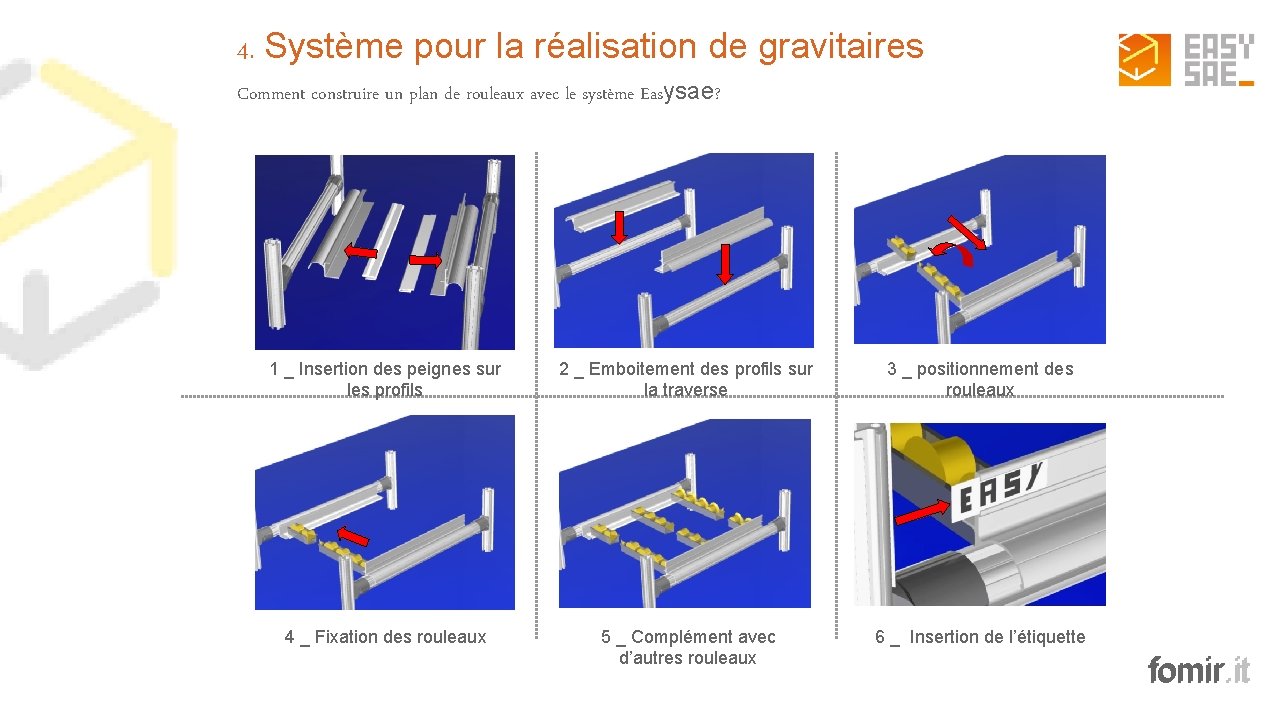

4. Système pour la réalisation de gravitaires Comment construire un plan de rouleaux avec le système Easysae? 1 _ Insertion des peignes sur les profils 2 _ Emboitement des profils sur la traverse 3 _ positionnement des rouleaux 4 _ Fixation des rouleaux 5 _ Complément avec d’autres rouleaux 6 _ Insertion de l’étiquette fomir. it

5. Montage simple et rapide Chaque composant du système a été étudié pour être utilisé et monté de la manière la plus simple possible pour accélérer et faciliter le plus possible les tâches de celui qui doit assembler les produits, que ce soit l’utilisateur final ou nos monteurs. Parmi les solutions exclusives et brevetées voici un outil très simple qui permet d’effectuer facilement le montage du joint sur le profil. fomir. it

6. Prix compétitifs Gràce à tous ces avantages, le coût final pour la réalisation de structures comme des magasins dynamiques, chariots personnalisés, etc…. seront très intéressants. Plus la structure à réaliser sera complexe et plus Easysae sera compétitif. fomir. it

distributeur exclusif pour la France Quinsonnas 38300 SEREZIN DE LA TOUR Tel : 04 74 92 19 19 Fax : 04 74 92 19 18 www. transligne. fr E-mail : transligne@transligne. fr Easysae est un produit FOMIR srl fomir. it
