FMPVC Duct FM PVC 4910 FM PVC 4922

FM-PVC Duct FM PVC 4910 재료인증 FM PVC 4922 제품인증 (배기 Duct, Hook up 자재) 「세계 최초 동시 인증 」 ( 주)효진엔지니어링 4910, 4922 ISO 14001 www. hyojineng. com

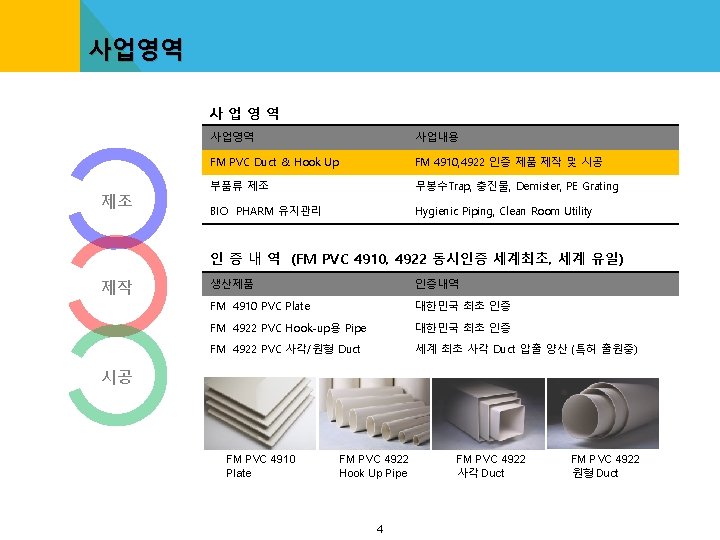

사업영역 제조 사업영역 사업내용 FM PVC Duct & Hook Up FM 4910, 4922 인증 제품 제작 및 시공 부품류 제조 무봉수Trap, 충진물, Demister, PE Grating BIO PHARM 유지관리 Hygienic Piping, Clean Room Utility 인 증 내 역 (FM PVC 4910, 4922 동시인증 세계최초, 세계 유일) 제작 생산제품 인증내역 FM 4910 PVC Plate 대한민국 최초 인증 FM 4922 PVC Hook-up용 Pipe 대한민국 최초 인증 FM 4922 PVC 사각/원형 Duct 세계 최초 사각 Duct 압출 양산 (특허 출원중) 시공 FM PVC 4910 Plate FM PVC 4922 Hook Up Pipe 4 FM PVC 4922 사각 Duct FM PVC 4922 원형 Duct

FM PVC Hook up ■ FM PVC Hook up pipe & fitting (단위: mm) 호칭 외경 (D) 두께 (t) 근사내경 참고중량 (gr/m) 표준 평균허용차 최소 허용차 50 60 ± 0. 2 4. 1 +0. 4 56 1, 079 65 76 ± 0. 3 4. 1 +0. 6 71 1, 388 75 89 ± 0. 3 5. 5 +0. 6 83 2, 163 100 114 ± 0. 4 6. 0 +0. 6 107 3, 052 125 140 ± 0. 5 6. 0 +0. 6 131 3, 787 150 165 ± 0. 5 6. 0 +0. 6 154 4, 493 200 216 ± 0. 7 6. 0 +0. 6 202 5, 935 250 267 ± 0. 9 6. 0 +0. 6 250 7, 376 300 318 ± 1. 0 6. 0 +0. 6 298 8, 817 *관의 길이는 4, 000 ± 10 mm를 표준으로 하고 그 밖의 길이는 User측 협의 가능 * Hook up pipe / Fitting은 압출성형 제작 방식임 9

제품사진 PLATE & DUCT ROUND DUCT SQERE DUCT PLATE 13

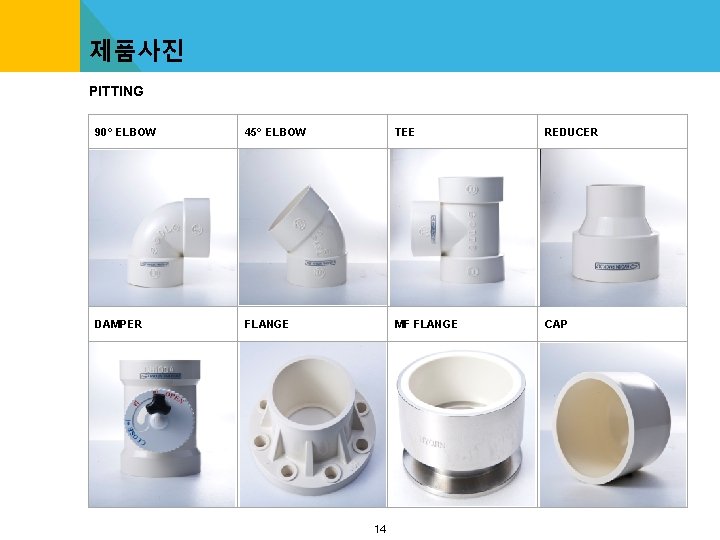

제품사진 PITTING 90° ELBOW 45° ELBOW TEE REDUCER DAMPER FLANGE MF FLANGE CAP 14

FM-PVC Duct HYOJIN Engineering Co. , Ltd. THANK YOU !!
