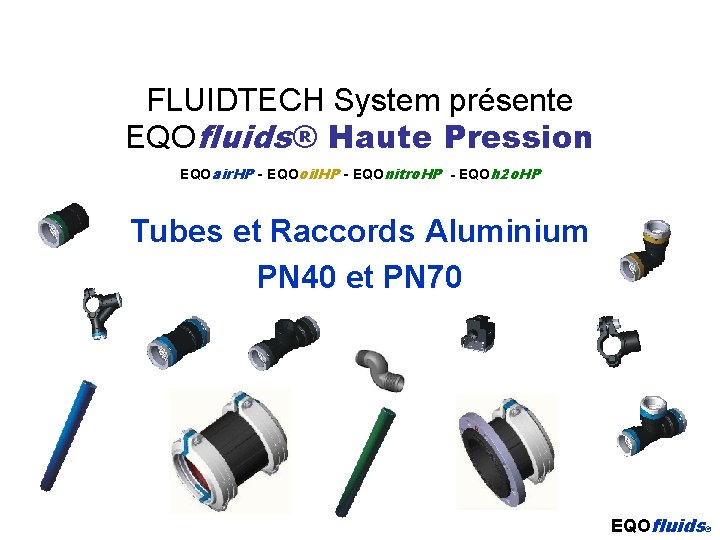

FLUIDTECH System présente EQOfluids® Haute Pression EQOair. HP - EQOoil. HP - EQOnitro. HP - EQOh 2 o. HP Tubes et Raccords Aluminium PN 40 et PN 70 EQOfluids®

Tube Aluminium Calibré

Forte épaisseur

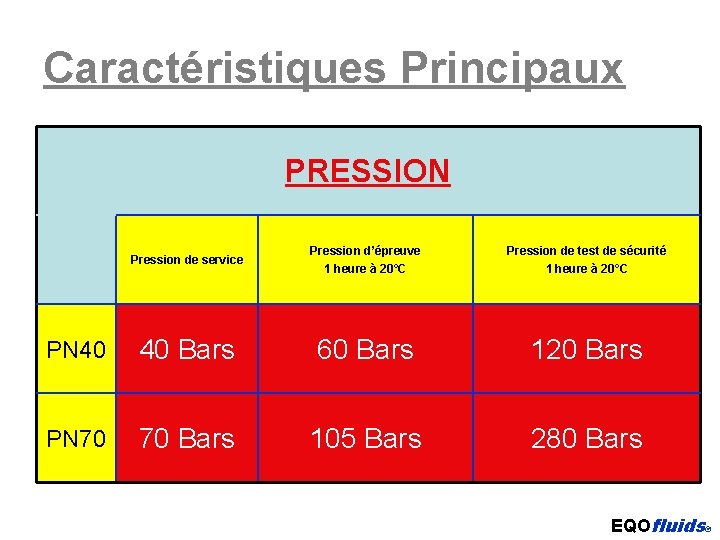

Caractéristiques Principaux PRESSION Pression de service Pression d’épreuve 1 heure à 20°C Pression de test de sécurité 1 heure à 20°C PN 40 40 Bars 60 Bars 120 Bars PN 70 70 Bars 105 Bars 280 Bars EQOfluids®

Raccords DN 20 - DN 63 70 Bars DN 90 40 Bars Aluminium Acier Inox Aluminium NBR EQOfluids®

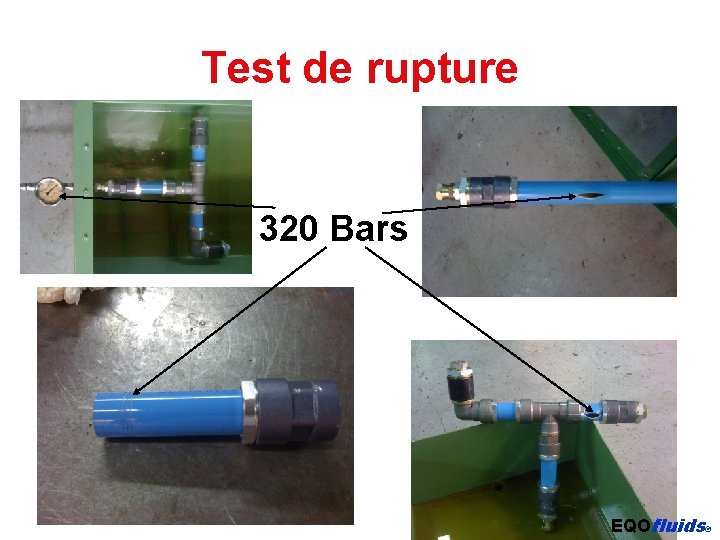

Test de rupture 320 Bars EQOfluids®

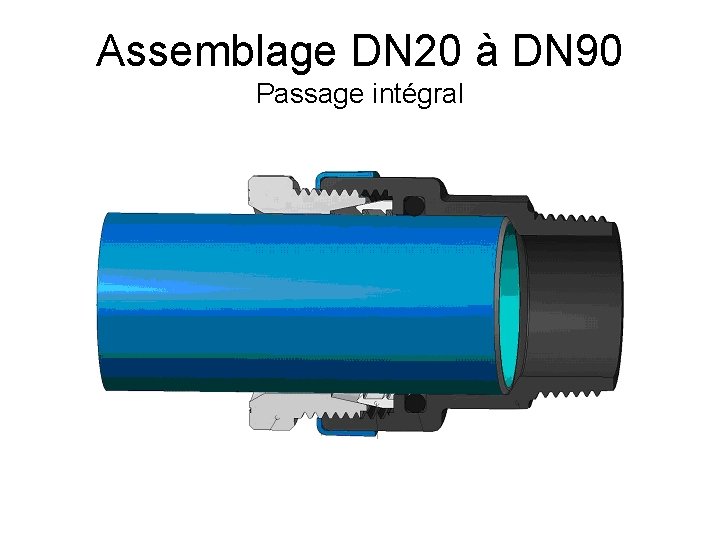

Assemblage DN 20 à DN 90 Passage intégral

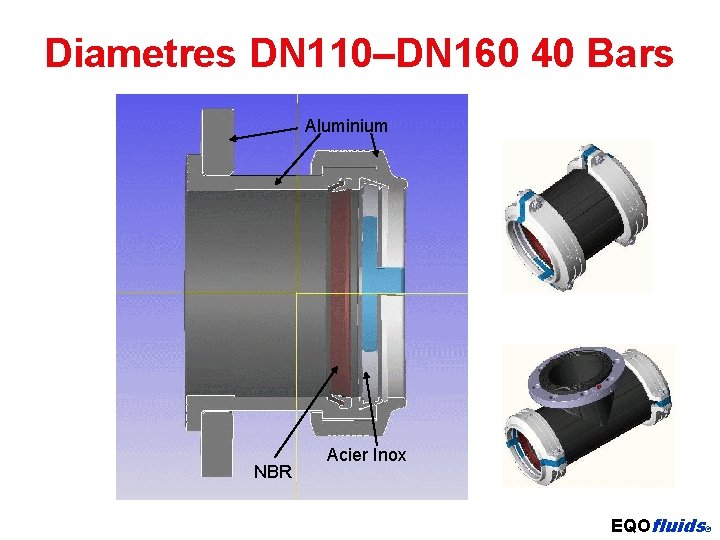

Diametres DN 110–DN 160 40 Bars Aluminium NBR Acier Inox EQOfluids®

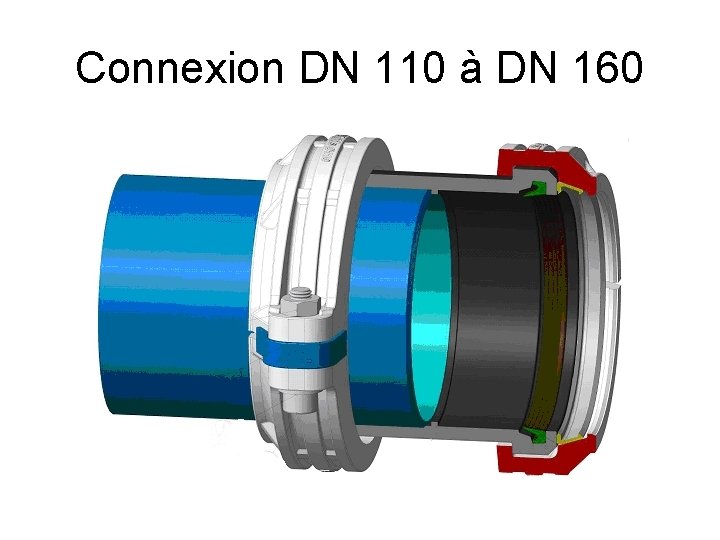

Connexion DN 110 à DN 160

Exemples d’applications Haute pression PN 40 - PN 70 • • • Industrie production bouteilles PET Démarrage moteurs marins Découpe Lazer sous Azote Distribution centralisée Huiles moteurs Clouage haute pression. . . ect.

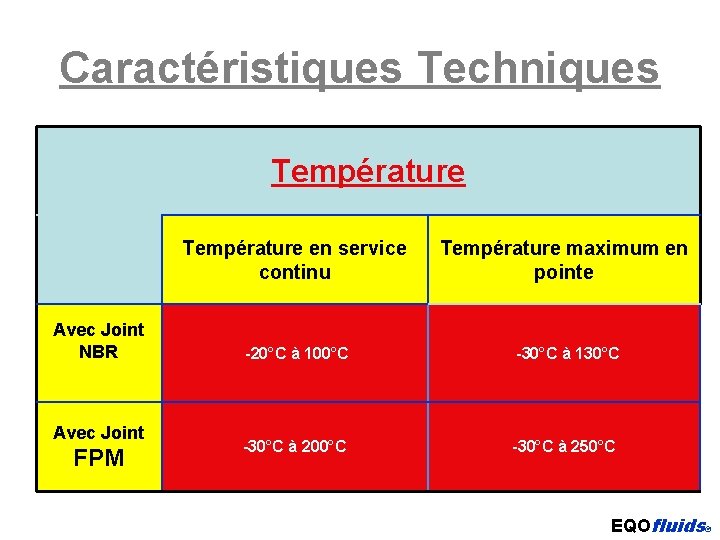

Caractéristiques Techniques Température Avec Joint NBR Avec Joint FPM Température en service continu Température maximum en pointe -20°C à 100°C -30°C à 130°C -30°C à 200°C -30°C à 250°C EQOfluids®

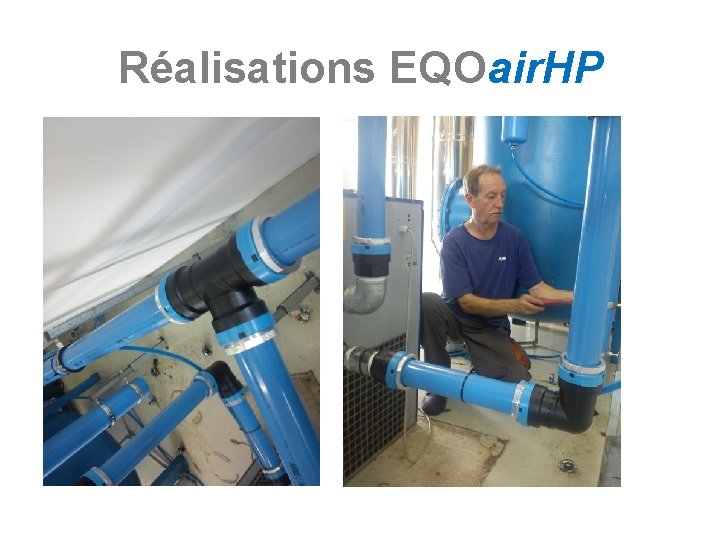

Réalisations EQOair. HP

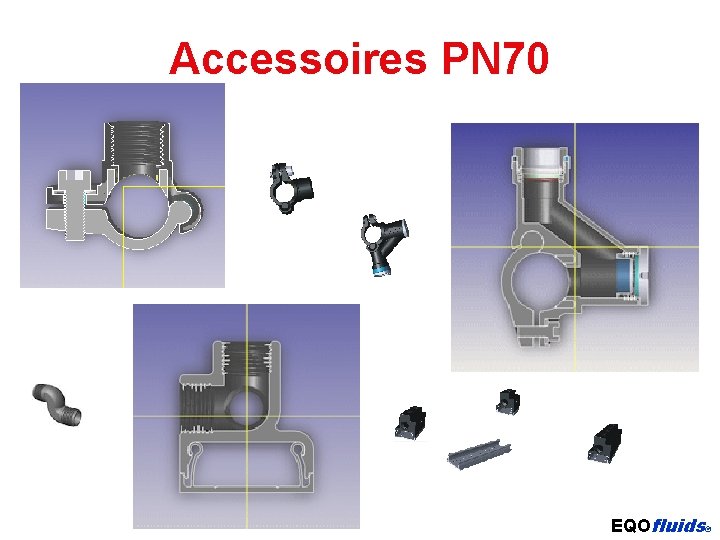

Accessoires PN 70 EQOfluids®

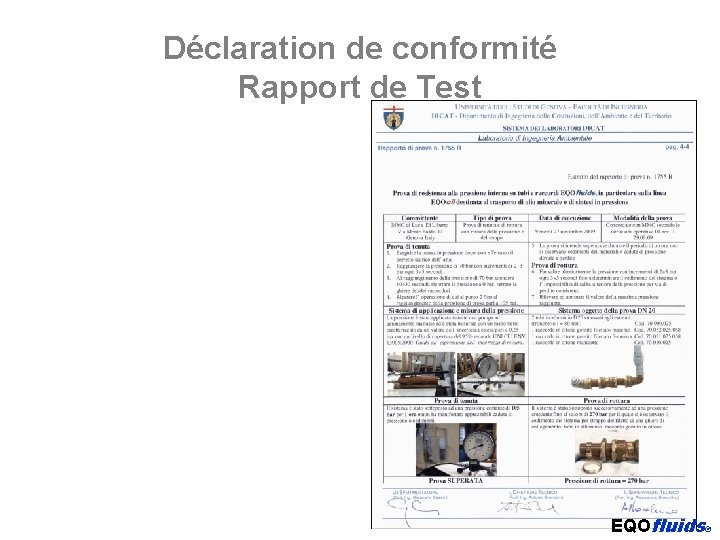

Déclaration de conformité Rapport de Test EQOfluids®

Instructions de montage • EQOfluids » Facile » Rapide » Sûr » Réutilisable EQOfluids®

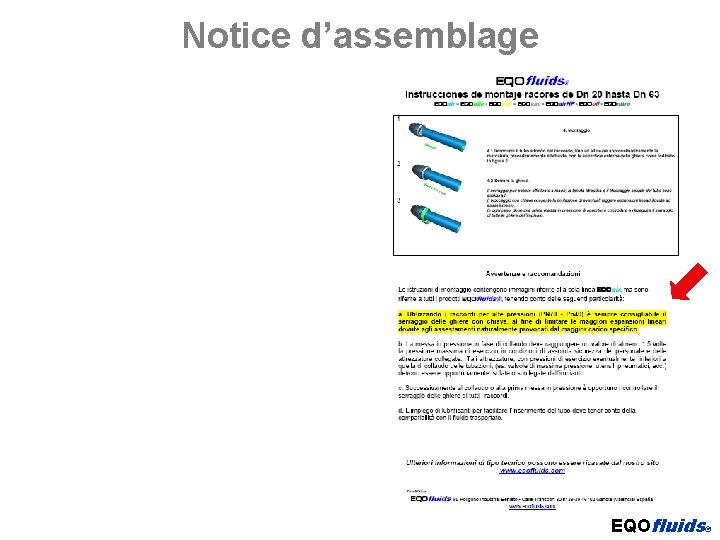

Notice d’assemblage EQOfluids®

Logiciel de dimensionnement de l’instalation EQOfluids®

EQOfluids Perte de charge Sélection du diamètre de tube 8 a Pression de service Nm 3/h 300 b Débit D mm 32 c Diamètre extérieur tube Longueur du réseau L mtrs 100 e f Perte de charge J bar g Vitesse V m/s h Décharge Q m 3/s a Pression de service P bar b Débit QN c Diamètre extérieur tube e 0, 783580712 13, 61085868 Incorrect 0, 009366101 P Q bar 8 Nm 3/h N 300 D Mm 40 Longueur du réseau L mtrs 100 f Perte de charge J bar g Vitesse V m/s h Décharge Q m 3/s 0, 25797597 8, 525615503 Correct 0, 009366101 EQOfluids®

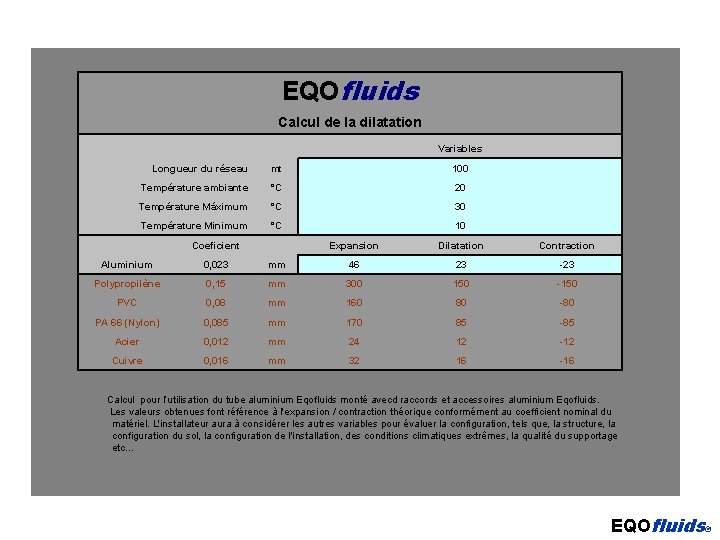

EQOfluids Calcul de la dilatation Variables Longueur du réseau mt 100 Température ambiante °C 20 Température Máximum °C 30 Température Minimum °C 10 Coeficient Expansion Dilatation Contraction Aluminium 0, 023 mm 46 23 -23 Polypropilène 0, 15 mm 300 150 -150 PVC 0, 08 mm 160 80 -80 PA 66 (Nylon) 0, 085 mm 170 85 -85 Acier 0, 012 mm 24 12 -12 Cuivre 0, 016 mm 32 16 -16 Calcul pour l’utilisation du tube aluminium Eqofluids monté avecd raccords et accessoires aluminium Eqofluids. Les valeurs obtenues font référence à l'expansion / contraction théorique conformément au coefficient nominal du matériel. L'installateur aura à considérer les autres variables pour évaluer la configuration, tels que, la structure, la configuration du sol, la configuration de l'installation, des conditions climatiques extrêmes, la qualité du supportage etc. . . EQOfluids®

www. fluidtech-system. e-monsite. com Pour toutes autres informations techniques et commerciales, Vous pouvez accéder à notre site web. Notre site est en continuelle évolution. Pour toutes autres informations Contactez-nous fluidtechsystem@laposte. net EQOfluids®
