FLUIDA Amir Sarlito Womal ayuwomal82yahoo com FLUIDA Fluida

FLUIDA Amir Sarlito Womal ayuwomal_82@yahoo. com

FLUIDA Fluida merupakan sesuatu yang dapat mengalir sehingga sering disebut sebagai zat alir. Fasa zat cair dan gas termasuk ke dalam jenis fluida DINAMIK STATIK

FENOMENA FLUIDA § Kenapa kayu-kayu yang besar dan banyak lebih mudah diangkat dalam air ? § Mengapa balon gas bisa naik ke atas ? § Mengapa telur bisa mengapung dalam air garam sementara dalam air murni tenggelam? § Kenapa serangga kecil bisa bergerak diatas air dan tidak tenggelam?

FLUIDA STATIK Fluida selalu mempunyai bentuk yang dapat berubah secara kontinyu seperti wadahnya, sebagai akibat gaya geser (tidak dapat menahan gaya geser)

FLUIDA CAIR: § Molekul-molekul terikat secara longgar namun tetap berdekatan § Tekanan yg terjadi karena ada gaya gravitasi bumi yg bekerja padanya § Tekanan terjadi secara tegak lurus pada bidang

FLUIDA GAS: § Molekul bergerak bebas dan saling bertumbukan § Tekanan gas bersumber pada perubahan momentum disebabkan tumbukan molekul gas pada dinding § Tekanan terjadi tidak tegak lurus pada bidang

Massa jenis Kadang kalau kita perhatikan orang banyak mengatakan bahwa buah manggis lebih berat daripada kapas atau besi lebih berat daripada plastik. Hal ini tidak seluruhnya benar karena semua itu tergantung ukuran dari masing - masing benda.

Massa jenis (lanjut……) § Suatu sifat penting dari zat adalah rasio massa terhadap volumenya yang dinamakan massa jenis = Densitas / massa jenis (Kg/m 3) m = Massa benda (Kg) V = Volume benda (m 3)

§ Dalam dunia medis, satuan densitas lebih sering dinyatakan sebagai gr/cc (specific gravity / SG) § 1 gr/cc = 1000 kg/m 3 § Air pada suhu 4 o. C memiliki densitas 1 SG

§ Contoh Beberapa ikan seberat 1 kg dimasukan dalam tabung (diameter 0. 5 m) yang berisi air den de gan ketinggian 1 m sehingga permukaan air meningkat 0. 7 m. Berapakah massa jenis ikan – ikan tersebut?

TEKANAN • Kenapa ayam sulit berjalan di tanah yang lembek sedangkan itik relatif lebih mudah? • kalau tangan kita ditekan oleh ujung pena yang bagian runcingnya terasa lebih sakit daripada oleh ujung yang bagian tumpulnya.

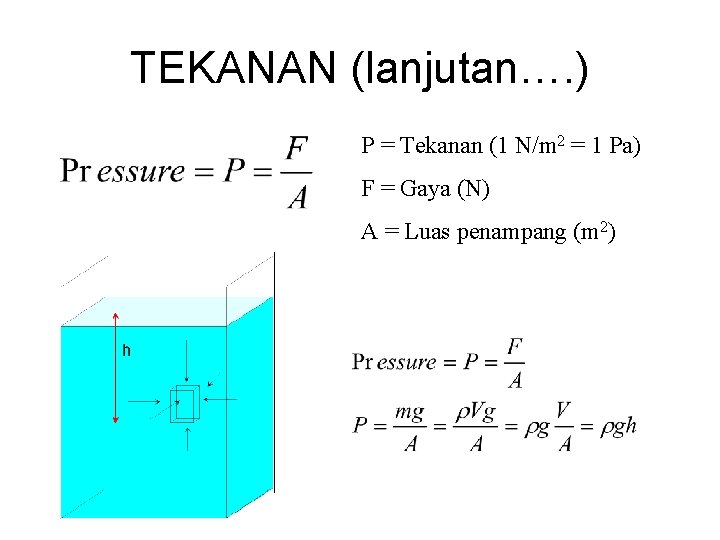

TEKANAN (lanjutan…. ) P = Tekanan (1 N/m 2 = 1 Pa) F = Gaya (N) A = Luas penampang (m 2)

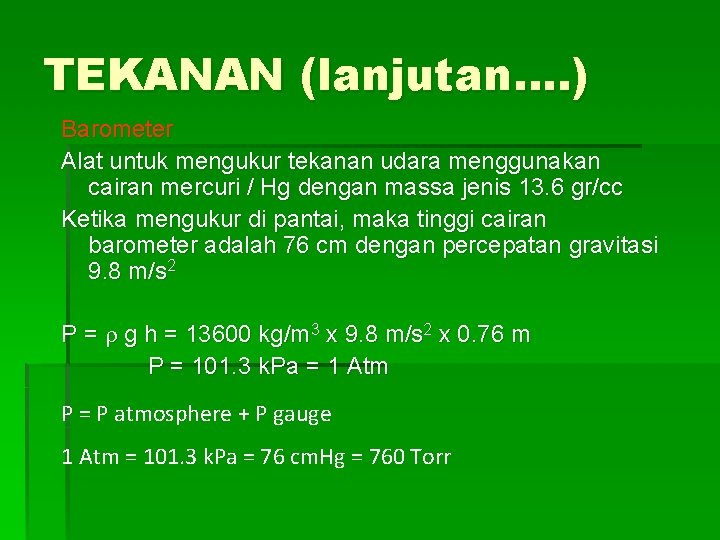

TEKANAN (lanjutan…. ) Barometer Alat untuk mengukur tekanan udara menggunakan cairan mercuri / Hg dengan massa jenis 13. 6 gr/cc Ketika mengukur di pantai, maka tinggi cairan barometer adalah 76 cm dengan percepatan gravitasi 9. 8 m/s 2 P = g h = 13600 kg/m 3 x 9. 8 m/s 2 x 0. 76 m P = 101. 3 k. Pa = 1 Atm P = P atmosphere + P gauge 1 Atm = 101. 3 k. Pa = 76 cm. Hg = 760 Torr

Contoh § Hitunglah tekanan total yang dialami sebuah benda yang tercelup dalam sumur pada ke dalaman 10 m dari permukaan air sumur. Jika percepatan gravitasi di daerah itu adalah sebesar 10 m/s 2 § Berapa tekanan yang dialami penyelam yang berada posisi 100 m di atas dasar laut ? (kedalaman laut = 1 km. massa jenis air laut : 1, 025 103 kg/m 3)

Prinsip Pascal § Tekanan yang diberikan pada suatu cairan yang tertutup akan diteruskan tanpa berkurang ke segala titik dalam fluida dan ke dinding bejana (Blaise Pascal 1623 -1662) § Tekanan adalah sama di setiap titik pada kedalaman yang sama

Prinsip Pascal (lanjutan…. )

Prinsip Pascal (lanjutan…. ) Aplikasi dalam kehidupan sehari-hari Paradoks hidrostatik A 1 F 1 A 2 F 2 Dongkrak Hidrolik

Contoh Sebuah pipa berbentuk u yang memiliki luas penampang kakinya berbeda digunakan untuk mengangkat beban. Berapakah beban maksimum yang dapat diangkat olehnya jika luas penampang yang kecil, A = 1 m 2, diberikan gaya 104 N dengan luas penampang yang besar adalah 5 m 2?

RINSIP ARCHIMEDES § Kenapa kayu-kayu yang besar dan banyak lebih mudah diangkat dalam air ? § Mengapa balon gas He bisa naik ke atas ? § Sebuah benda yang tenggelam seluruhnya atau sebagian dalam suatu fluida akan mendaapatkan gaya angkat ke atas yang sama besar dengan berat fluda yang dipindahkan

Fenomena Archimedes Anak yang terapung dengan bantuan perahu ringan Anak yang terapung di laut yang kadar garamnya tinggi sekali

Fenomena Archimedes Gaya Buoyant = Fb Prinsip Archimedes: Gaya Buoyant dari benda dalam fluida adalah sama dengan berat dari fluida yang dipindahkan oleh benda tersebut

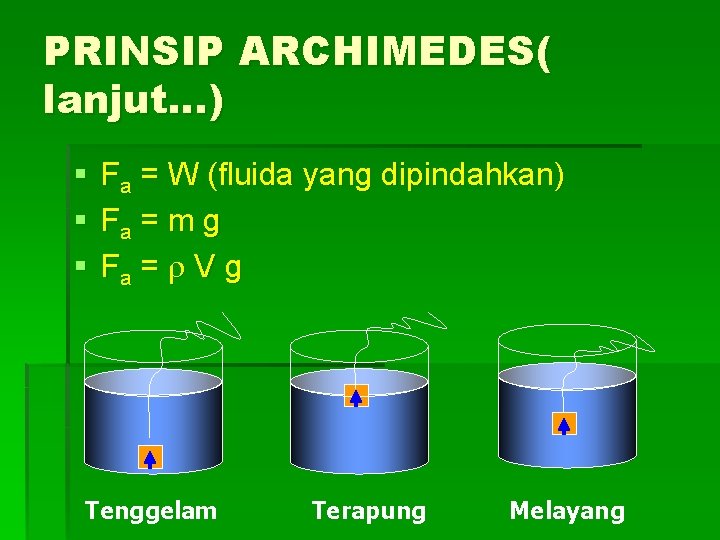

PRINSIP ARCHIMEDES( lanjut…) § § § Fa = W (fluida yang dipindahkan) Fa = m g Fa = V g Tenggelam Terapung Melayang

PRINSIP ARCHIMEDES( lanjut…) § Apa syarat terjadinya benda terapung, melayang, dan tenggelam ? § Semua berdasarkan resultan gaya arah vertikal dengan melihat komponen gaya gravitasi dan archimedes Fa Fa Fa W W W

Contoh kasus Archimedes diminta untuk mencari tahu apakah mahkota raja yang baru dibuat benar 2 terbuat dari emas ataukah bukan ? Emas memiliki specific gravity 19. 3. massa mahkota tersebut 14. 7 kg ketika di udara dan 13. 4 kg ketika berada di dalam air. Apakah mahkota tersebut terbuat dari emas murni ?

Jawab Fb = Berat benda di udara – berat benda dalam air Fb = W – W’ = f g V W / Fb = b g V / f g V W / Fb = b / f 14. 7 / 1. 3 = b / 1 gr/cc b = 11. 3 SG Berarti mahkota tersebut bukan terbuat dari emas… APAKAH ADA CARA YG LBH MUDAH ? ?

Tegangan Permukaan § Timbul karena gaya tarik-menarik molekul zat cair yang sejajar permukaan = F

Fenomena Tegangan Permukaan r r 2 r w 2 r cos = W

FLUIDA BERGERAK

Karakteristik Aliran § Laminer ~ V rendah § Turbulen ~ V tinggi Permukaan laut Pada kedalaman tertentu

HYDRODINAMIK Syarat fluida ideal (Bernoulli) : 1. Zat cair tanpa adanya geseran dalam (cairan tidak viskous) 2. Zat cair mengalir secara stasioner (tidak berubah) dalam hal kecepatan, arah maupun besarnya (selalu konstan) 3. Zat cair mengalir secara steady yaitu melalui lintasan tertentu 4. Zat cair tidak termampatkan (incompressible) dan mengalir sejumlah cairan yang sama besarnya (kontinuitas)

ØKenapa kapal terbang yang berat bisa terbang di udara ? Ada daya angkat dari fluida Kenapa perahu layar bisa mudah berbelok ?

Kontinuitas § A 1 1 = A 2 2 V 1 V 2 A 1 A 2 Kecepatan darah melalui pembuluh aorta berjari-jari 1 cm adalah 30 cm/s. Hitunglah kecepatan rata-rata darah tersebut ketika melalui pembuluh kapiler yang masing berjari-jari 4 x 10 -4 cm dan luas permukaan total 2000 cm 2.

Persamaan Bernoulli Kecepatan rendah tekanan tinggi Kecepatan tinggi tekanan rendah kenapa Selembar kain tipis ditiup dari bagian atasnya, ternyata kain tersebut naik ke atas?

§ Berdasar konsep kerja – energi P + ½ v 2 + gh = konstan P 1 + ½ v 12 + gh 1 =P 2 + ½ v 22 + gh 2

Contoh Air dipompa dengan kecepatan 0, 5 m/s melalui pipa berdiameter 4 cm di lantai dasar dengan tekanan 3 atm. Berapakah kecepatan dan tekanan air di dalam pipa berdiameter 2, 6 cm di lantai atas yang tingginya 5 m ?

Aliran Viskos § Kenapa aliran sungai terdapat perbedaan Fluida ideal kecepatan aliran pada titik tengah dengan pinggir sungai ? § Adanya gaya gesek Fluida real antara fluida dan dinding

Viskositas P 1 P 2 L Debit alir ( volum per detik)

Viskositas h = Viskousitas = 10 -3 Pa (air) = 3 – 4. 10 -3 Pa (darah) r = jari-jari pembuluh, L = Panjang P = Tekanan, V = Volume, t = Waktu Debit aliran fluida dipengaruhi oleh tahanan yang tergantung pd: • Panjang pembuluh • Diameter pembuluh • Viskous / kekentalan zat cair (pada darah normal kekentalan 3. 5 kali air) • Tekanan Mengapa aliran darah penderita anemia sangat cepat ? ?

Contoh Oli mesin dengan viskositas 0, 2 N. s/m 2 dilewatkan pada sebuah pipa berdiameter 1, 8 mm dengan panjang 5, 5 cm. Hitunglah beda tekanan yang diperlukan untuk menjaga agar laju alirannya 5, 6 m. L/menit !

SEKIAN TERIMA KASIH
