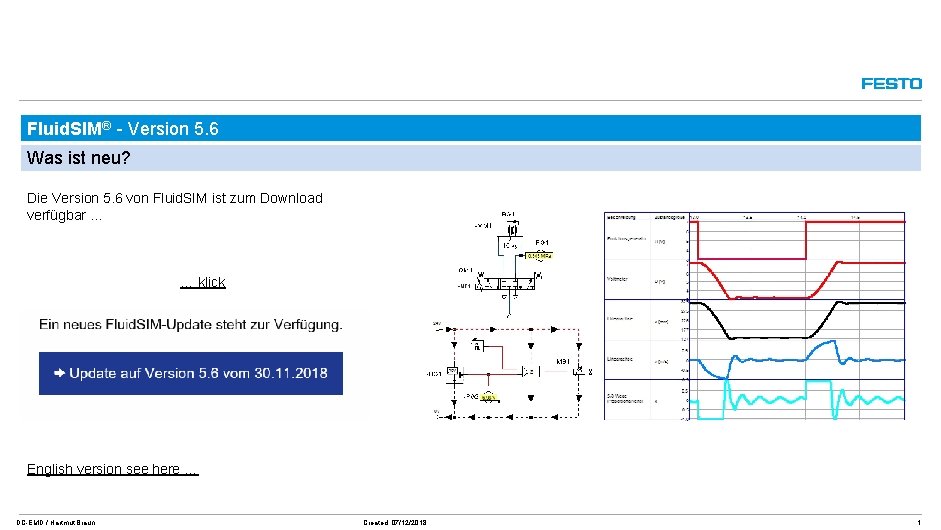

Fluid. SIM® - Version 5. 6 Was ist neu? Die Version 5. 6 von Fluid. SIM ist zum Download verfügbar … … klick English version see here … DC-EMD / Hartmut Braun Created: 07/12/2018 1

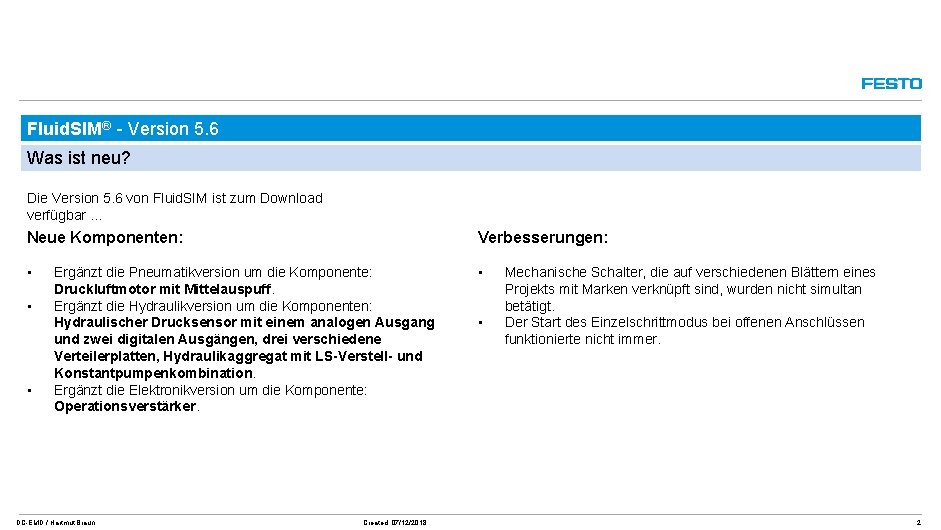

Fluid. SIM® - Version 5. 6 Was ist neu? Die Version 5. 6 von Fluid. SIM ist zum Download verfügbar … Neue Komponenten: Verbesserungen: • • Ergänzt die Pneumatikversion um die Komponente: Druckluftmotor mit Mittelauspuff. Ergänzt die Hydraulikversion um die Komponenten: Hydraulischer Drucksensor mit einem analogen Ausgang und zwei digitalen Ausgängen, drei verschiedene Verteilerplatten, Hydraulikaggregat mit LS-Verstell- und Konstantpumpenkombination. Ergänzt die Elektronikversion um die Komponente: Operationsverstärker. DC-EMD / Hartmut Braun Created: 07/12/2018 • Mechanische Schalter, die auf verschiedenen Blättern eines Projekts mit Marken verknüpft sind, wurden nicht simultan betätigt. Der Start des Einzelschrittmodus bei offenen Anschlüssen funktionierte nicht immer. 2

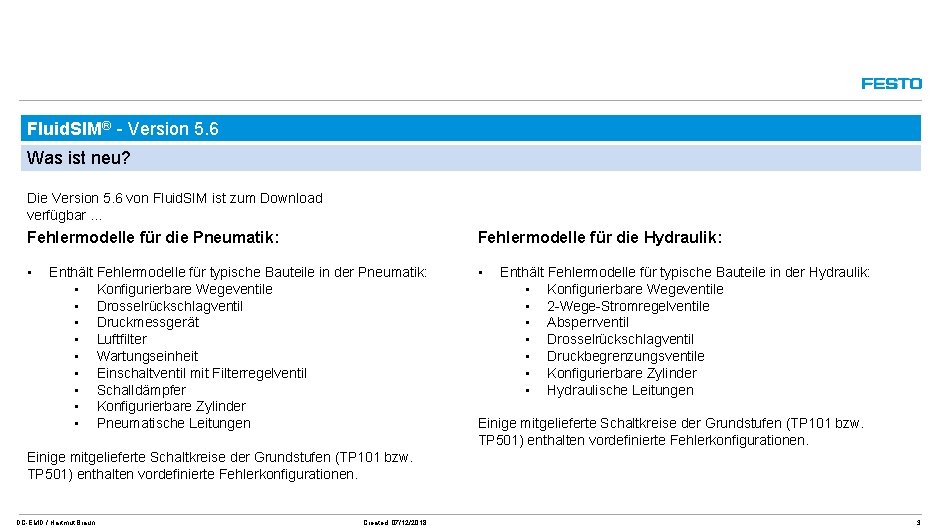

Fluid. SIM® - Version 5. 6 Was ist neu? Die Version 5. 6 von Fluid. SIM ist zum Download verfügbar … Fehlermodelle für die Pneumatik: Fehlermodelle für die Hydraulik: • • Enthält Fehlermodelle für typische Bauteile in der Pneumatik: • Konfigurierbare Wegeventile • Drosselrückschlagventil • Druckmessgerät • Luftfilter • Wartungseinheit • Einschaltventil mit Filterregelventil • Schalldämpfer • Konfigurierbare Zylinder • Pneumatische Leitungen Enthält Fehlermodelle für typische Bauteile in der Hydraulik: • Konfigurierbare Wegeventile • 2 -Wege-Stromregelventile • Absperrventil • Drosselrückschlagventil • Druckbegrenzungsventile • Konfigurierbare Zylinder • Hydraulische Leitungen Einige mitgelieferte Schaltkreise der Grundstufen (TP 101 bzw. TP 501) enthalten vordefinierte Fehlerkonfigurationen. DC-EMD / Hartmut Braun Created: 07/12/2018 3

Fluid. SIM® - Version 5. 6 Was ist neu? Die Version 5. 6 von Fluid. SIM ist zum Download verfügbar … Schaltpläne entsprechend NEMA Norm: Sonstiges: • • • Ergänzt die Pneumatikversion um Schaltpläne in nordamerikanischer Norm (TP 101_NA, TP 201_NA) Ergänzt die Hydraulikversion um Schaltpläne in nordamerikanischer Norm (TP 501_NA, TP 601_NA) • • • DC-EMD / Hartmut Braun Created: 07/12/2018 Schalldämpfer können mit einem Normal-Nenndurchfluss versehen werden. Der elektrische Vorwahlzähler kann als einfacher Zähler verwendet werden. Fehlerbereinigung bei der Berechnung der wirksamen Flächen der konfigurierbaren Wegeventile. Die aktuelle wirkende Federkraft bei konfigurierbaren Zylindern kann angezeigt werden. Der hydraulische und der pneumatische Motor können mit optischen Sensoren gekoppelt werden. Die Leckage von pneumatischen konfigurierbaren Zylindern wurde nicht korrekt berechnet. Die Anschlussbezeichnungen des pneumatischen Proportional. Druckregelventils wurden korrigiert. 4

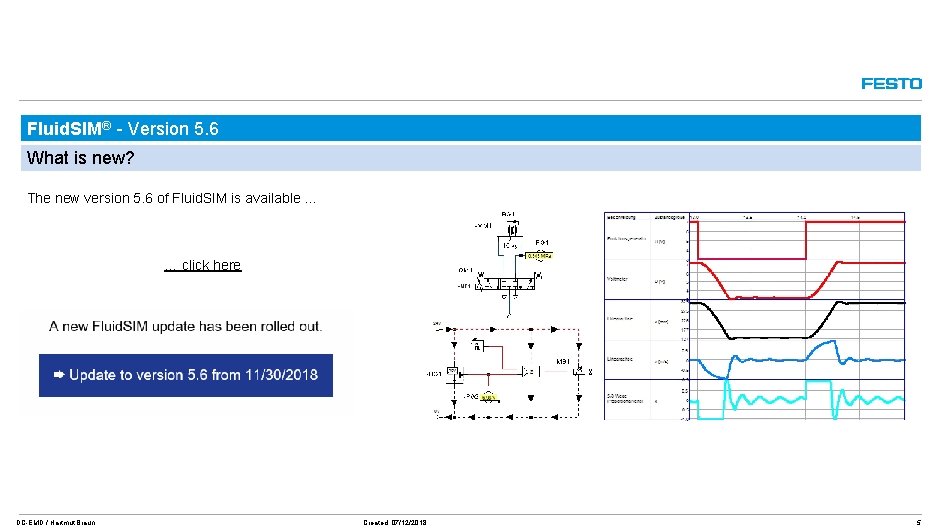

Fluid. SIM® - Version 5. 6 What is new? The new version 5. 6 of Fluid. SIM is available … … click here DC-EMD / Hartmut Braun Created: 07/12/2018 5

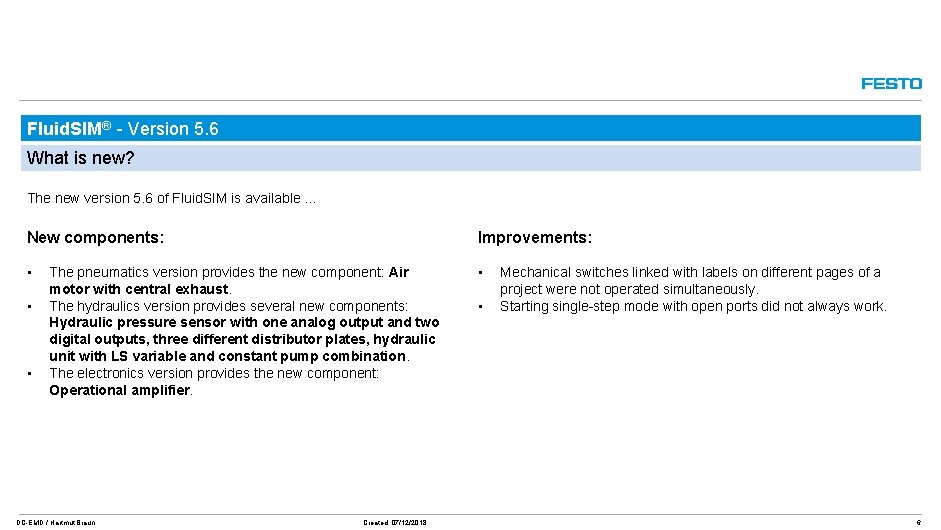

Fluid. SIM® - Version 5. 6 What is new? The new version 5. 6 of Fluid. SIM is available … New components: Improvements: • • The pneumatics version provides the new component: Air motor with central exhaust. The hydraulics version provides several new components: Hydraulic pressure sensor with one analog output and two digital outputs, three different distributor plates, hydraulic unit with LS variable and constant pump combination. The electronics version provides the new component: Operational amplifier. DC-EMD / Hartmut Braun Created: 07/12/2018 • Mechanical switches linked with labels on different pages of a project were not operated simultaneously. Starting single-step mode with open ports did not always work. 6

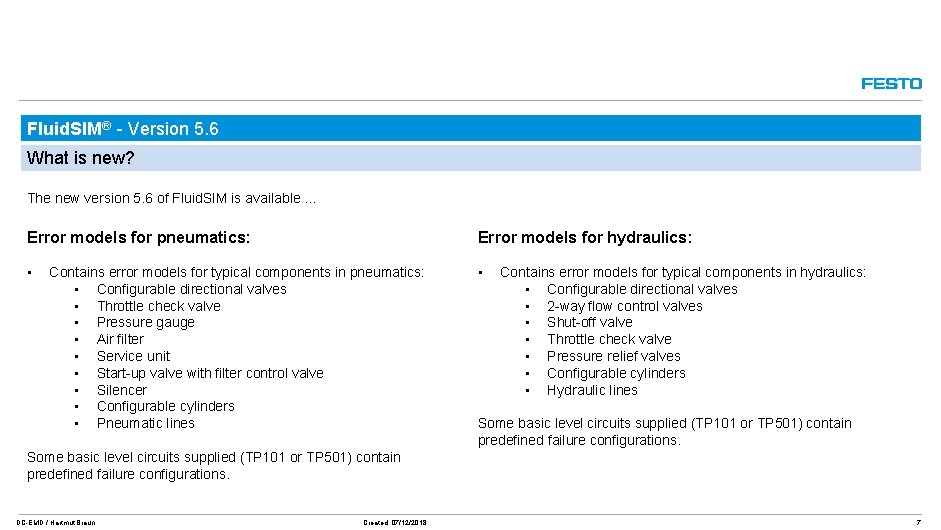

Fluid. SIM® - Version 5. 6 What is new? The new version 5. 6 of Fluid. SIM is available … Error models for pneumatics: Error models for hydraulics: • • Contains error models for typical components in pneumatics: • Configurable directional valves • Throttle check valve • Pressure gauge • Air filter • Service unit • Start-up valve with filter control valve • Silencer • Configurable cylinders • Pneumatic lines Contains error models for typical components in hydraulics: • Configurable directional valves • 2 -way flow control valves • Shut-off valve • Throttle check valve • Pressure relief valves • Configurable cylinders • Hydraulic lines Some basic level circuits supplied (TP 101 or TP 501) contain predefined failure configurations. DC-EMD / Hartmut Braun Created: 07/12/2018 7

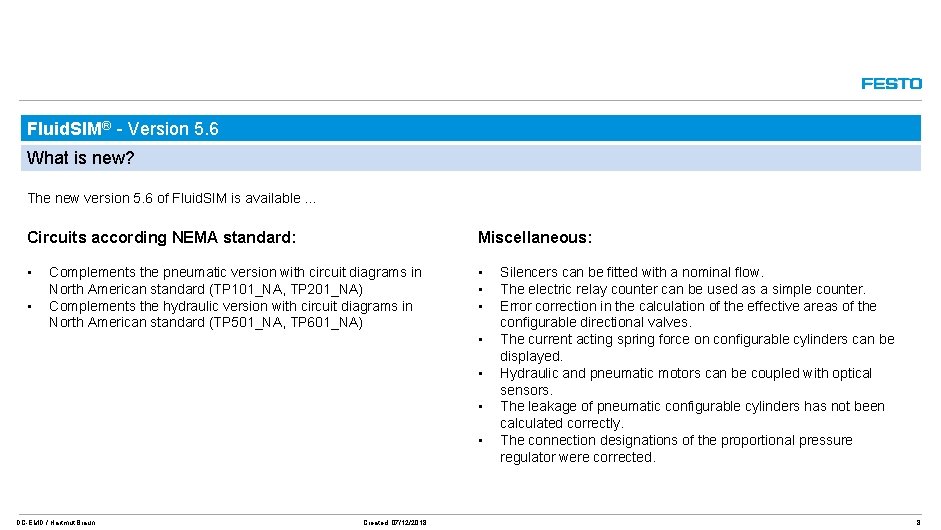

Fluid. SIM® - Version 5. 6 What is new? The new version 5. 6 of Fluid. SIM is available … Circuits according NEMA standard: Miscellaneous: • • • Complements the pneumatic version with circuit diagrams in North American standard (TP 101_NA, TP 201_NA) Complements the hydraulic version with circuit diagrams in North American standard (TP 501_NA, TP 601_NA) • • DC-EMD / Hartmut Braun Created: 07/12/2018 Silencers can be fitted with a nominal flow. The electric relay counter can be used as a simple counter. Error correction in the calculation of the effective areas of the configurable directional valves. The current acting spring force on configurable cylinders can be displayed. Hydraulic and pneumatic motors can be coupled with optical sensors. The leakage of pneumatic configurable cylinders has not been calculated correctly. The connection designations of the proportional pressure regulator were corrected. 8
