FLUID BED GRANULATION MANUFACTURER GLATT AG TYPE WSTCD
FLUID BED GRANULATION MANUFACTURER : GLATT AG TYPE : WST-CD 120 - BD YEAR 1996 AUTOMAT SIEMENS S 5 VOLTAGE SUPPLY : 3 X 400 V – 50 Hz POWER : 57. 5 k. W CAPACITY TANK : 500 LITERS WEIGHT : 2800 kg SWITCH CABINET
INLET AIR HANDLIG UNIT FILTER OUTPUT FILTER : QUALITY PES 9373 PRIMARY FILTER : QUALITY EU 4 / BAG FILTER INTERMEDIATE FILTER : QUALITY EU 8/9 / BAG FILTER FINE FILTER : QUALITY EU 12 / BOX FILTER FROST PROTECTION HEATER AIR VOLUME : 7000 m 3/h MAIN HEATER STEAM PRESSURE : 3 BAR STEAM COMSUPTION : 428 kg/h TEMPERATURE RANGE : -0/ +100 °C HEAT RATING : 895, 230 Kj/h FOREEZE PROTECTION HEATER TEMPERATURE RANGE : -30/ +70 °C STEAM CONSUMPTION : 107 kg/h HEAT RATING : 213, 150 Kj/h

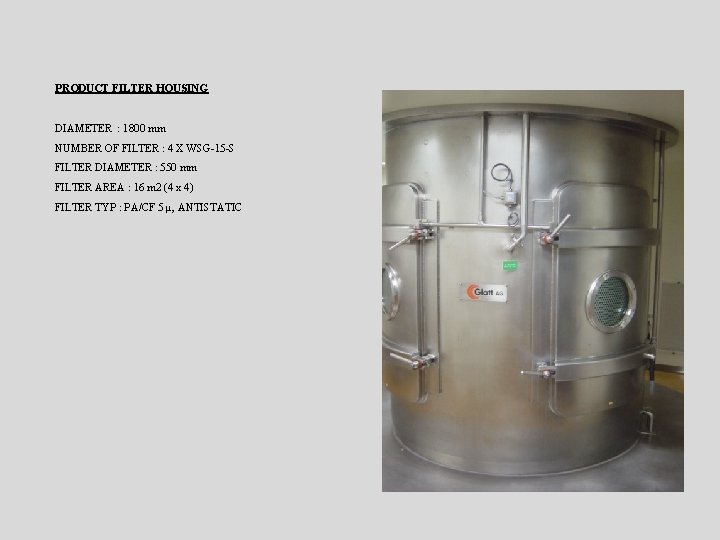

PRODUCT FILTER HOUSING DIAMETER : 1800 mm NUMBER OF FILTER : 4 X WSG-15 -S FILTER DIAMETER : 550 mm FILTER AREA : 16 m 2 (4 x 4) FILTER TYP : PA/CF 5 µ, ANTISTATIC

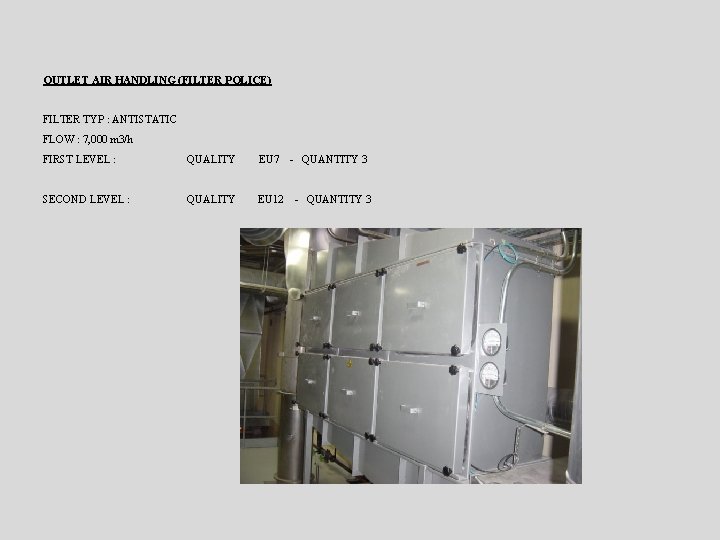

OUTLET AIR HANDLING (FILTER POLICE) FILTER TYP : ANTISTATIC FLOW : 7, 000 m 3/h FIRST LEVEL : QUALITY EU 7 SECOND LEVEL : QUALITY EU 12 - QUANTITY 3

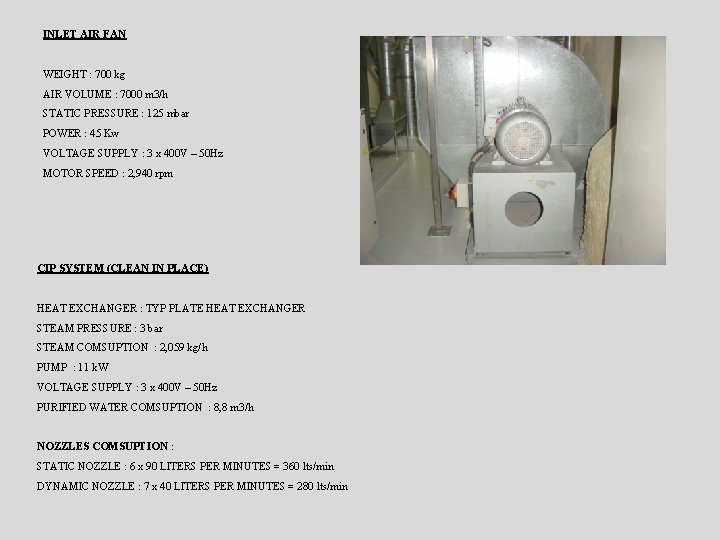

INLET AIR FAN WEIGHT : 700 kg AIR VOLUME : 7000 m 3/h STATIC PRESSURE : 125 mbar POWER : 45 Kw VOLTAGE SUPPLY : 3 x 400 V – 50 Hz MOTOR SPEED : 2, 940 rpm CIP SYSTEM (CLEAN IN PLACE) HEAT EXCHANGER : TYP PLATE HEAT EXCHANGER STEAM PRESSURE : 3 bar STEAM COMSUPTION : 2, 059 kg/h PUMP : 11 k. W VOLTAGE SUPPLY : 3 x 400 V – 50 Hz PURIFIED WATER COMSUPTION : 8, 8 m 3/h NOZZLES COMSUPTION : STATIC NOZZLE : 6 x 90 LITERS PER MINUTES = 360 lts/min DYNAMIC NOZZLE : 7 x 40 LITERS PER MINUTES = 280 lts/min
ENERGY DEMAND COMPRESSED AIR MIN PRESSURE : 5. 5 BAR (90 psi) MIN PRESSURE : 10 BAR (150 psi) CIP COMPSUTION : 150 m 3/h FLUID BED COMPSUTION : 25 m 3/h COMPRESSOR NEED : 150 m 3/h QUALITY : WITHOUT OIL AND WATER STEAM AT 3 BAR (143. 5°C) CIP COMPSUPTION : 2, 059 kg/h HEATER COMSUPTION : 535 kg/h MAX : 2, 059 kg/h PURIFIED WATER CIP COMPSUPTION : 28. 8 m 3/h AT 2 BAR POWER FAN UNITY : 45. 0 k. W CIP PUMP : 11. 0 Kw SWITCH : 1. 5 Kw MAX : 57. 5 k. W
WEIGHT FLUID BED : 2, 800 kg OUTLET AIR FAN : 700 kg POWER CABINET : 300 kg SWITCH CABINET : 200 kg POLICE FILTER : 600 kg QUICK ACTION STOP VALVE DN 500 : 200 kg
