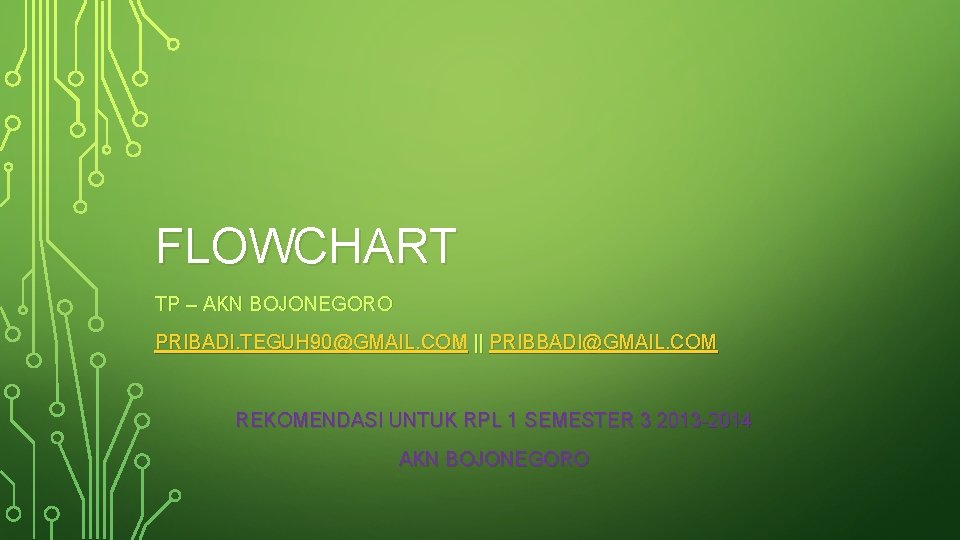

FLOWCHART TP – AKN BOJONEGORO PRIBADI. TEGUH 90@GMAIL. COM || PRIBBADI@GMAIL. COM REKOMENDASI UNTUK RPL 1 SEMESTER 3 2013 -2014 AKN BOJONEGORO

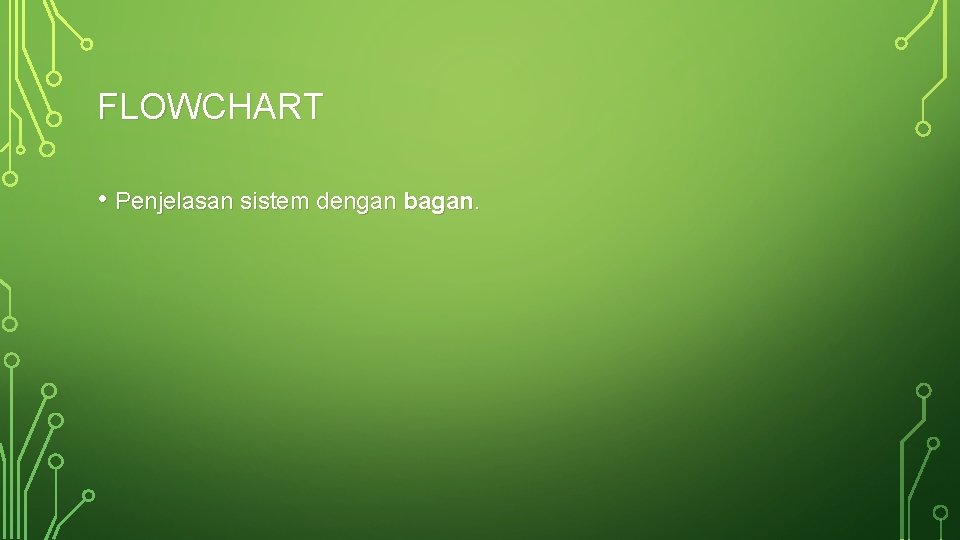

FLOWCHART • Penjelasan sistem dengan bagan.

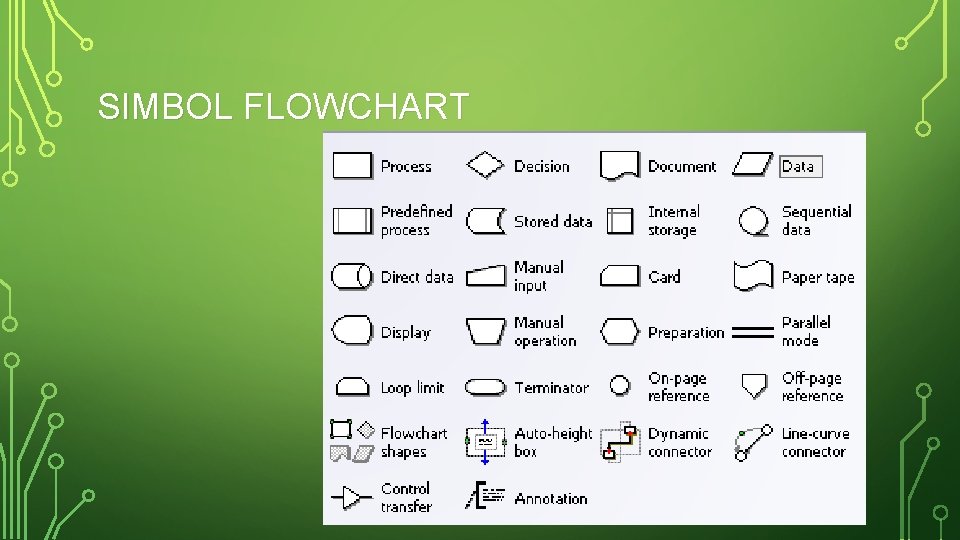

SIMBOL FLOWCHART

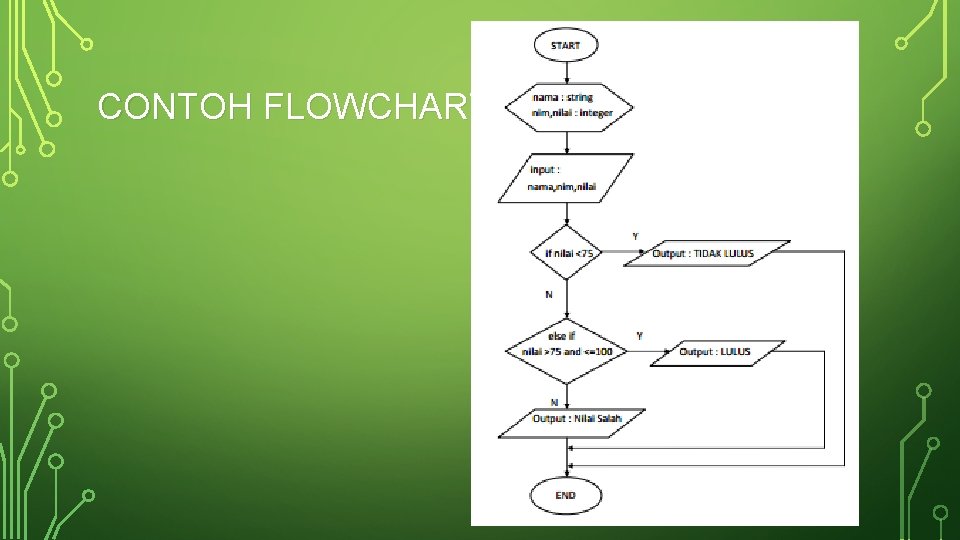

CONTOH FLOWCHART

ATURAN • Digambarkan dari halaman atas bawah dan dari kiri kanan. • Sistem harus diketahui dengan jelas. • Proses menggunakan kata kerja. • Penggunaan bagan harus sesuai dengan system yang dikehendaki. • Simbol flowchart adalah kesepakatan (ANSI ISO) yang bertujuan agar kemudahan dibaca oleh banyak kalangan.

MACAM • Flowchart sistem • Flowchart framework / dokumen • Flowchart program • Flowchart Skematik

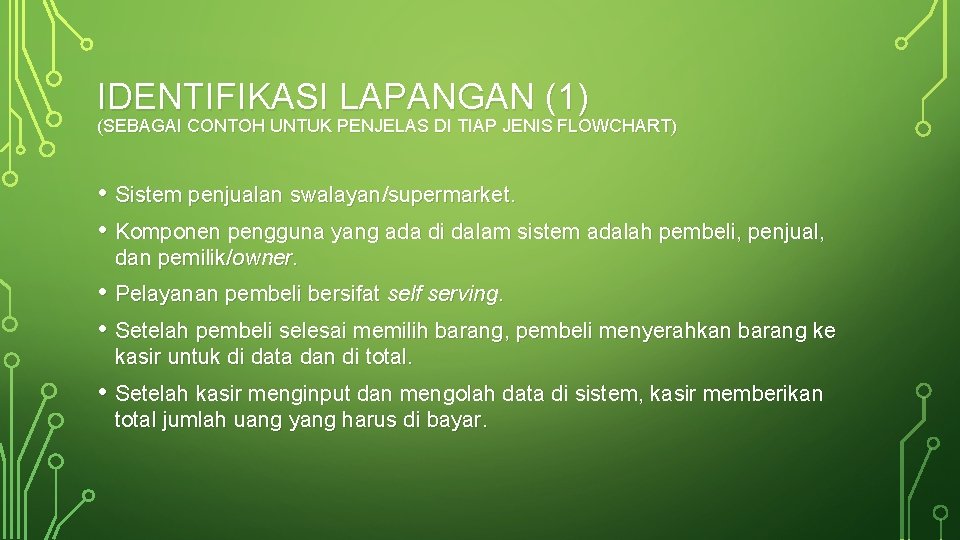

IDENTIFIKASI LAPANGAN (1) (SEBAGAI CONTOH UNTUK PENJELAS DI TIAP JENIS FLOWCHART) • Sistem penjualan swalayan/supermarket. • Komponen pengguna yang ada di dalam sistem adalah pembeli, penjual, dan pemilik/owner. • Pelayanan pembeli bersifat self serving. • Setelah pembeli selesai memilih barang, pembeli menyerahkan barang ke kasir untuk di data dan di total. • Setelah kasir menginput dan mengolah data di sistem, kasir memberikan total jumlah uang yang harus di bayar.

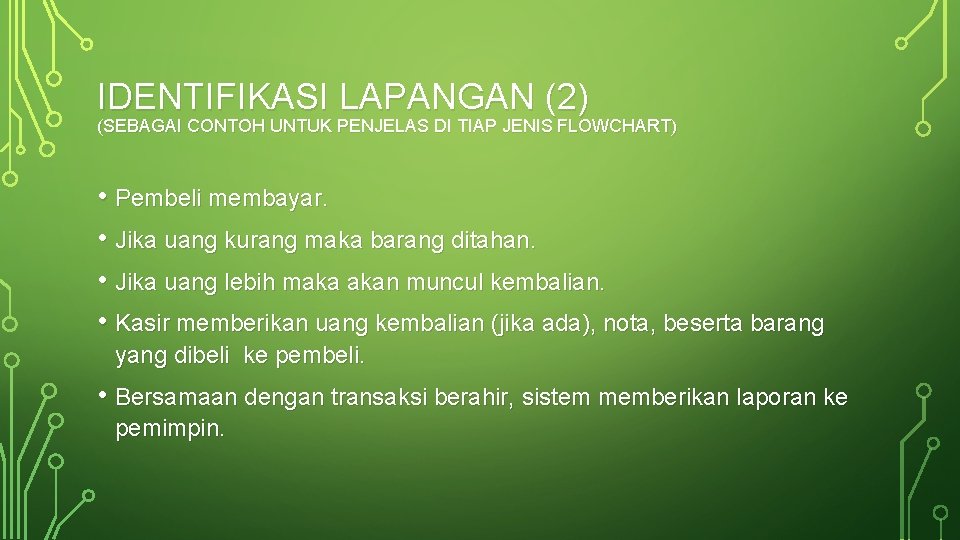

IDENTIFIKASI LAPANGAN (2) (SEBAGAI CONTOH UNTUK PENJELAS DI TIAP JENIS FLOWCHART) • Pembeli membayar. • Jika uang kurang maka barang ditahan. • Jika uang lebih maka akan muncul kembalian. • Kasir memberikan uang kembalian (jika ada), nota, beserta barang yang dibeli ke pembeli. • Bersamaan dengan transaksi berahir, sistem memberikan laporan ke pemimpin.

1. FLOWCHART SISTEM (1) • Menjelaskan alur kerja sistem secara keseluruhan.

1. FLOWCHART SISTEM (2)

2. FLOWCHART FRAMEWORK (1) • Menggambarkan alur data sistem yang jelas. • Menelusuri alur form dan laporan sistem dari satu bagian ke bagian yang lainnya.

2. FLOWCHART FRAMEWORK (2)

3. FLOWCHART PROGRAM (1) • Merupakan detail dari • Manfaat bagi: • • flowchart sistem/framework. Sistem Analyst menggambarkan urutan tugas dari setiap operasi. Programmer untuk menggambarkan urutan instruksi dari program.

3. FLOWCHART PROGRAM (2) • Misal: Berdasarkan contoh soal yang sebelumnya (swalayan), detail untuk proses input barang yang dibeli oleh pembeli.

3. FLOWCHART PROGRAM (3)

4. FLOWCHART SKEMATIK • Seperti flowchart sistem. • Perbedaannya ada penambahan bagan, gambar, symbol tertentu dengan tujuan kemudahan visualisasi terhadap satu/beberapa individu. • Misalnya seperti dokumen workflow diagram pada MS Visio 2007. Di dalamnya terdapat

TUGAS • Tulis judul tugas besar di borang yang dibagikan. • Lakukan identifikasi lapangan terkait dengan judul yang dipilih (bila kekurangan pengalaman, bisa dianalogikan yang sekiranya logis). • Tuliskan hasil identifikasi lapangan! • Buat Flowchartnya! • Hasil identifikasi ditulis di kertas dan dikumpulkan pada hari ini (11 -102013) juga.

HIMBAUAN • Silahkan memilih jenis flowchat yang mampu menjelaskan perencanaan sistem secara detail dan jelas, karena akan mempengaruhi dalam proses pembuatan (desain erd, DFD, utamanya coding) aplikasi selanjutnya. • Soft pendukung yang digunakan membuat flowchat adalah MS Visio 2007.
