FLOWCHART DIAGRAM ALIR Tiya Noviyanti Skom MMSI Flowchart

FLOWCHART (DIAGRAM ALIR) Tiya Noviyanti, Skom. , MMSI

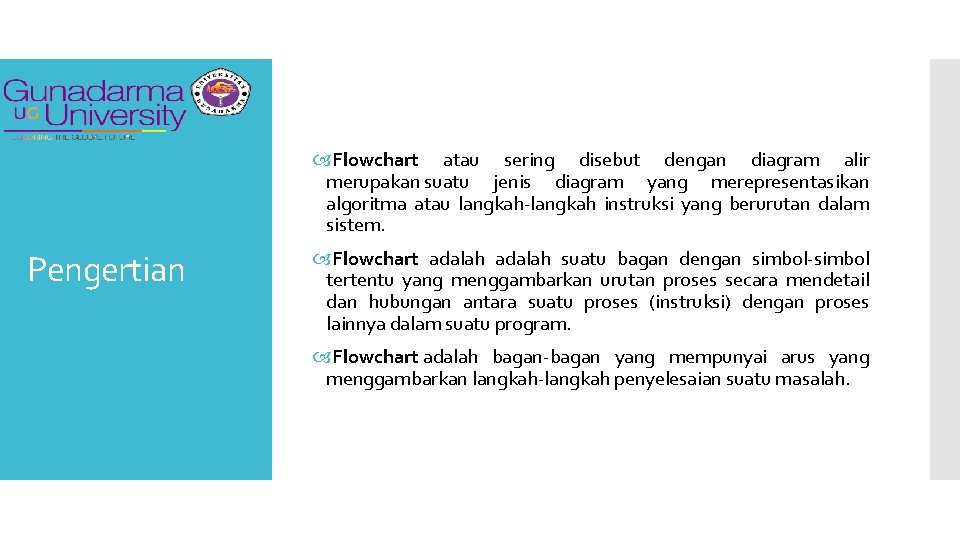

Flowchart atau sering disebut dengan diagram alir merupakan suatu jenis diagram yang merepresentasikan algoritma atau langkah-langkah instruksi yang berurutan dalam sistem. Pengertian Flowchart adalah suatu bagan dengan simbol-simbol tertentu yang menggambarkan urutan proses secara mendetail dan hubungan antara suatu proses (instruksi) dengan proses lainnya dalam suatu program. Flowchart adalah bagan-bagan yang mempunyai arus yang menggambarkan langkah-langkah penyelesaian suatu masalah.

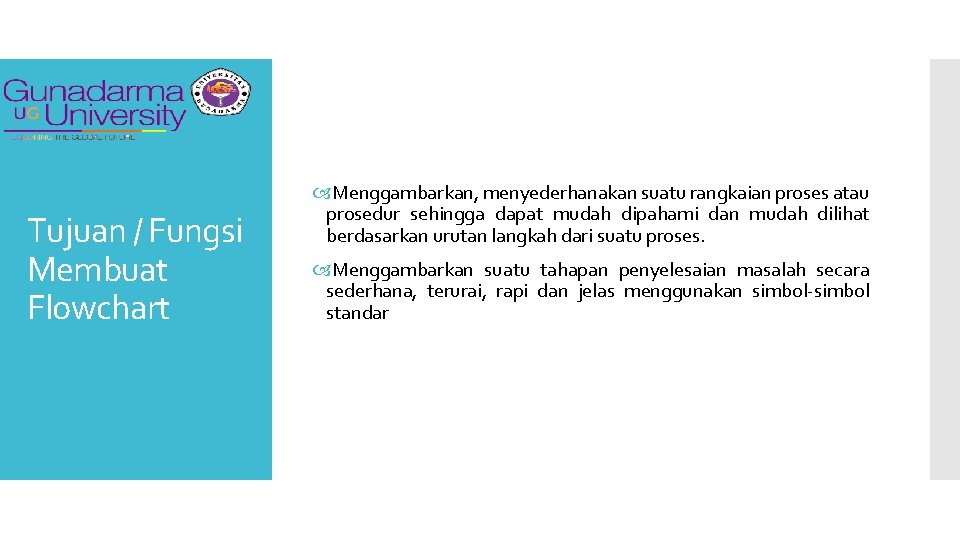

Tujuan / Fungsi Membuat Flowchart Menggambarkan, menyederhanakan suatu rangkaian proses atau prosedur sehingga dapat mudah dipahami dan mudah dilihat berdasarkan urutan langkah dari suatu proses. Menggambarkan suatu tahapan penyelesaian masalah secara sederhana, terurai, rapi dan jelas menggunakan simbol-simbol standar

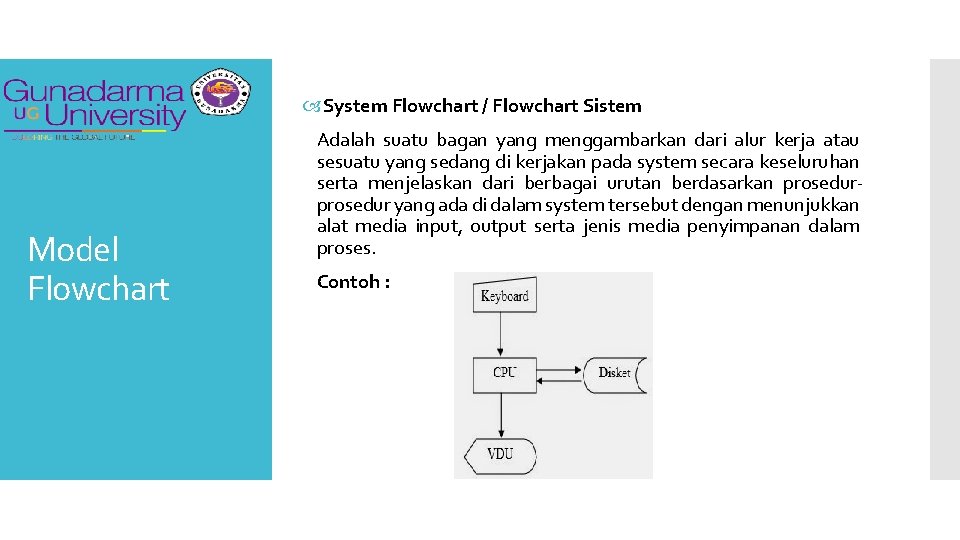

System Flowchart / Flowchart Sistem Model Flowchart Adalah suatu bagan yang menggambarkan dari alur kerja atau sesuatu yang sedang di kerjakan pada system secara keseluruhan serta menjelaskan dari berbagai urutan berdasarkan prosedur yang ada di dalam system tersebut dengan menunjukkan alat media input, output serta jenis media penyimpanan dalam proses. Contoh :

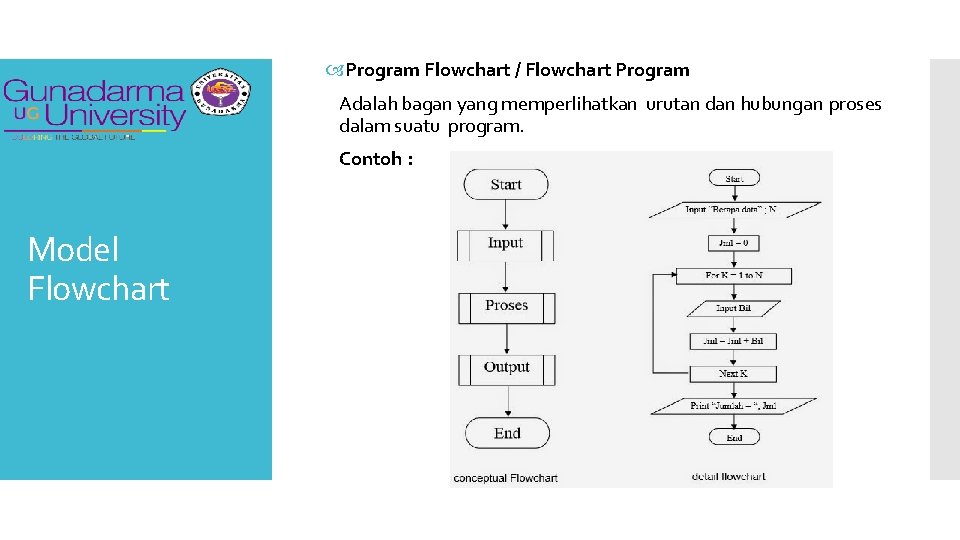

Program Flowchart / Flowchart Program Adalah bagan yang memperlihatkan urutan dan hubungan proses dalam suatu program. Contoh : Model Flowchart

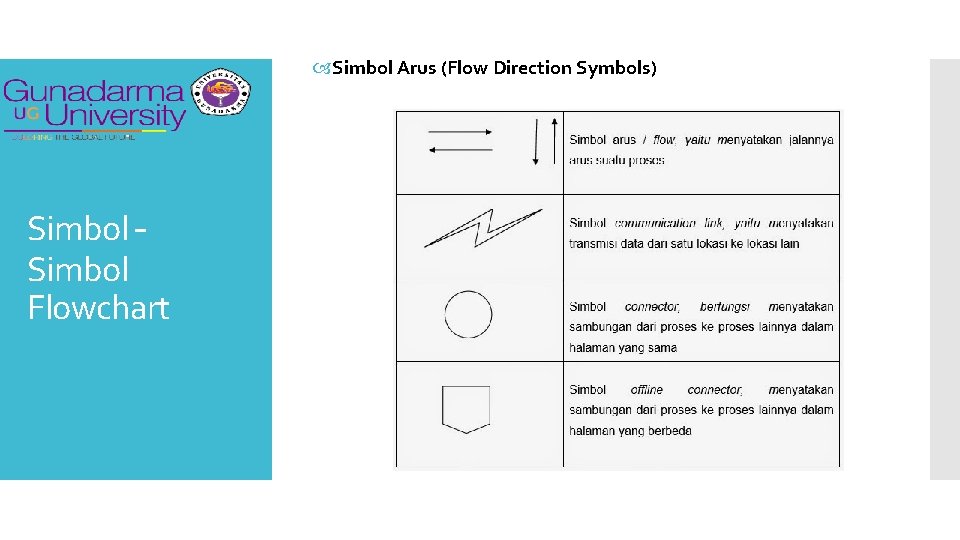

Simbol Arus (Flow Direction Symbols) Simbol – Simbol Flowchart

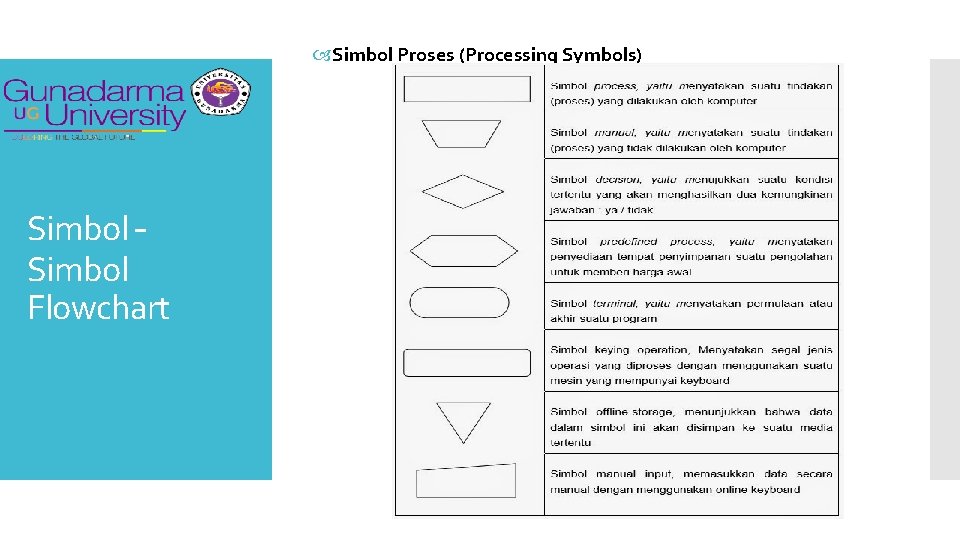

Simbol Proses (Processing Symbols) Simbol – Simbol Flowchart

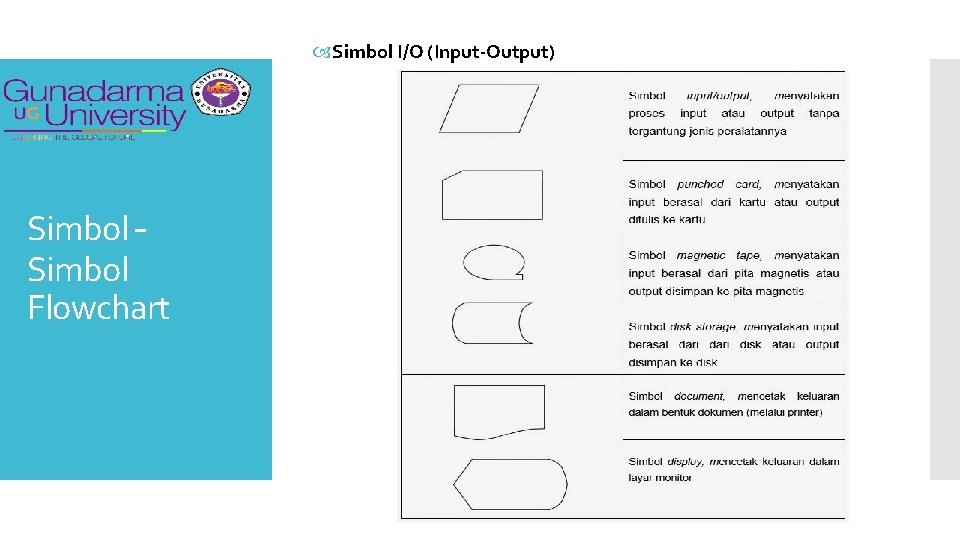

Simbol I/O (Input-Output) Simbol – Simbol Flowchart

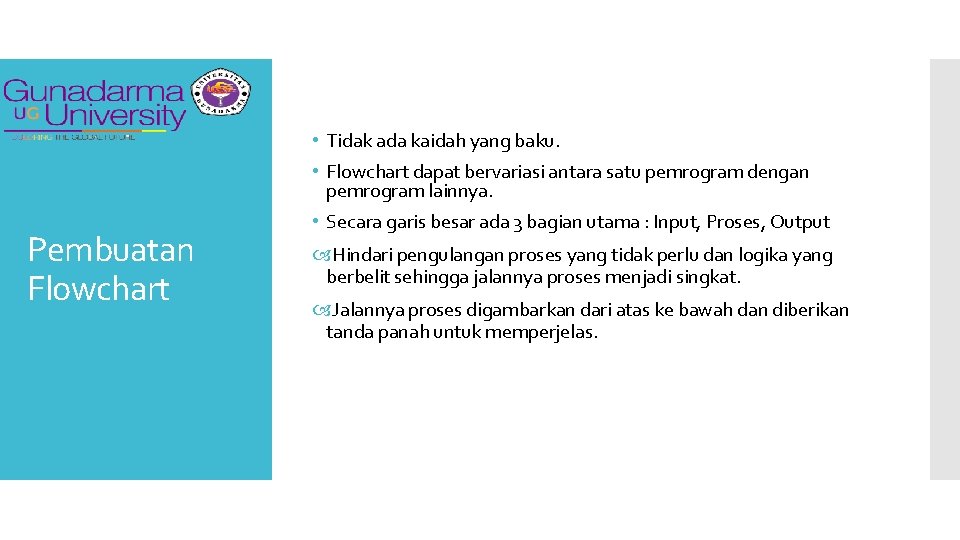

• Tidak ada kaidah yang baku. • Flowchart dapat bervariasi antara satu pemrogram dengan pemrogram lainnya. Pembuatan Flowchart • Secara garis besar ada 3 bagian utama : Input, Proses, Output Hindari pengulangan proses yang tidak perlu dan logika yang berbelit sehingga jalannya proses menjadi singkat. Jalannya proses digambarkan dari atas ke bawah dan diberikan tanda panah untuk memperjelas.

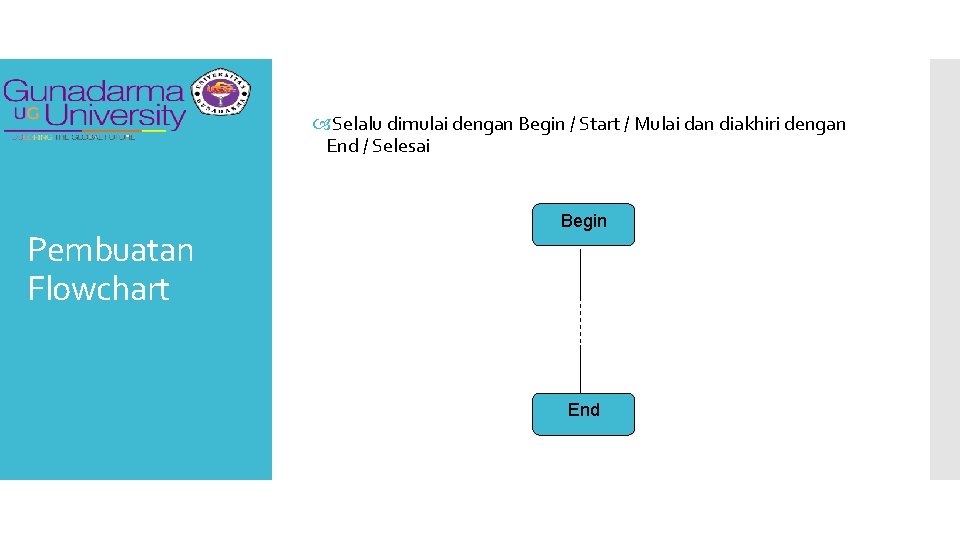

Selalu dimulai dengan Begin / Start / Mulai dan diakhiri dengan End / Selesai Pembuatan Flowchart Begin End

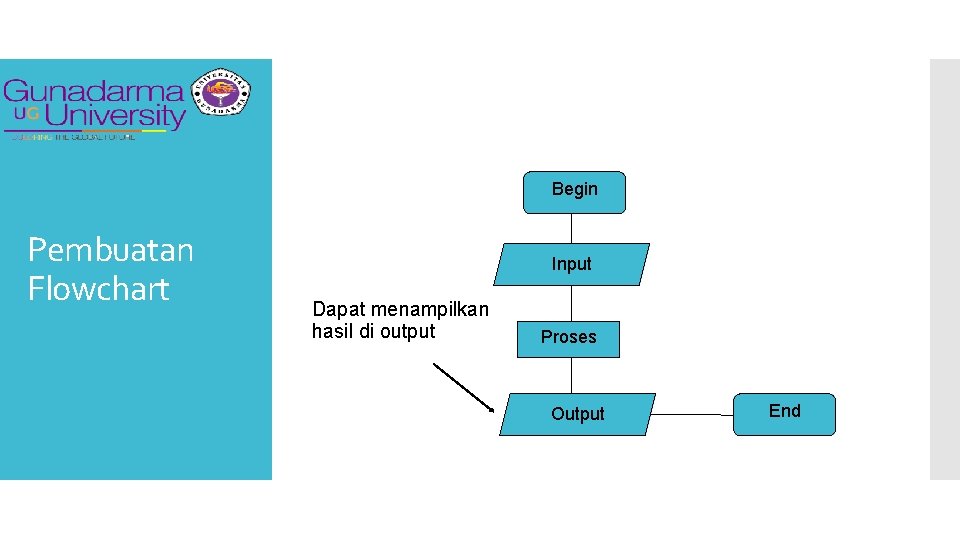

Begin Pembuatan Flowchart Input Dapat menampilkan hasil di output Proses Output End

Flowchart untuk menghitung jumlah dua buah bilangan Contoh Flowchart

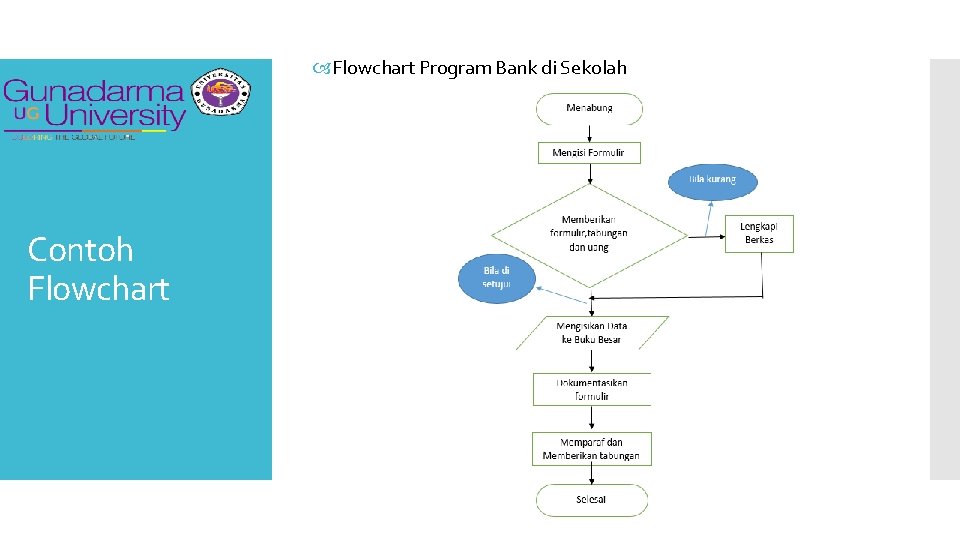

Flowchart Program Bank di Sekolah Contoh Flowchart

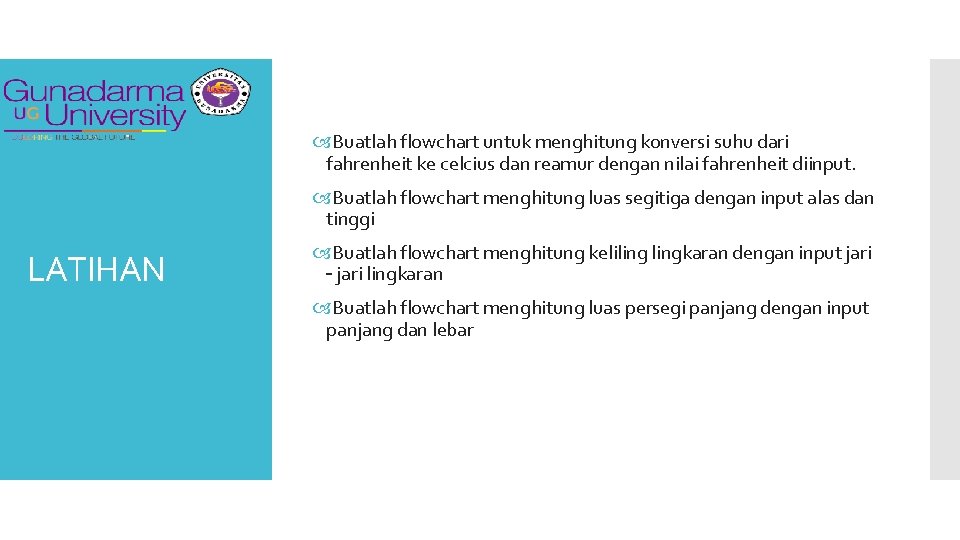

Buatlah flowchart untuk menghitung konversi suhu dari fahrenheit ke celcius dan reamur dengan nilai fahrenheit diinput. Buatlah flowchart menghitung luas segitiga dengan input alas dan tinggi LATIHAN Buatlah flowchart menghitung kelilingkaran dengan input jari – jari lingkaran Buatlah flowchart menghitung luas persegi panjang dengan input panjang dan lebar

TERIMAKASIH
