FLÄKTCOMP ATEX fläktar st 05. 12. 2020 ATEX 1

FLÄKTCOMP Erfarenhet sedan 1985 Hoffmann La Roche (Basle, CH) • transport av explosiva, giftiga och korrosiva gaser • 2000 m³/h • 70 mbar • T° : - 50°C … + 200°C • system tryck 8 bar • 12 bar explosion resistance st 05. 12. 2020 ATEX 2

FLÄKTCOMP 1985 biogas Hofstetter (CH) • transport av biogas (methane) • max 2000 Nm³/h vid 180 mbar • 6 eller 10 bar explosion resistance st 05. 12. 2020 ATEX 3

FLÄKTCOMP 1992 solvent vapour Hoffmann La Roche (Basle, CH) • Lösningsmedel (ånga) • 200 m³/h • model ER 10 • LRV- installation 30 fläktenheter st 05. 12. 2020 ATEX 4

FLÄKTCOMP 1993 to 1996 Explosion tests and certificate PTB (Physikalisch-Technische Bundesanstalt, Braunschweig) ER IIB 3/100/520 zweistufig ER IIA/100/520 zweistufig ER IIB 3/100/500 st 05. 12. 2020 ER IIA/100/500 ATEX 5

FLÄKTCOMP Project ATEX 94/9/EG I January 1999 startade ett projekt för att utöka produktfloran av Zone-0 fläktar och för att erhålla ATEX certifikat I Mars 1999 erhölls order från Sanofi Synthélabo (France) på 6 fläktar vilket ökade ansträngningarna Den önskade nya storleken blev en del i projektet Nödvändiga steg togs för att erhålla ATEX certifikatet st 05. 12. 2020 ATEX 6

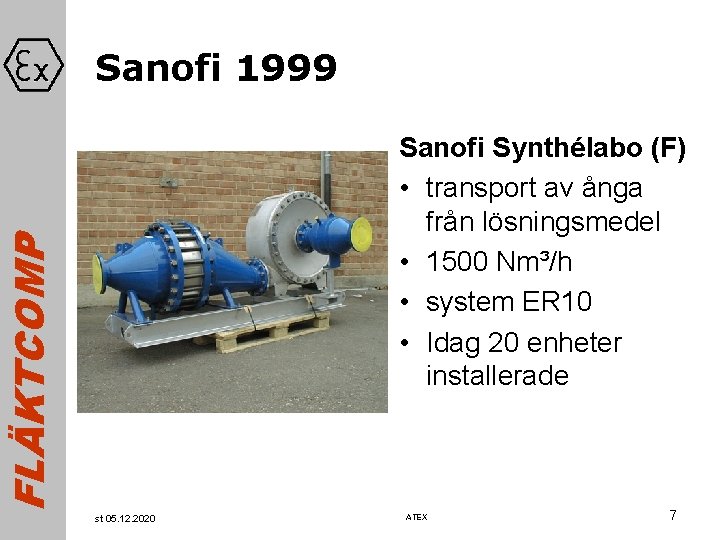

Sanofi 1999 FLÄKTCOMP Sanofi Synthélabo (F) • transport av ånga från lösningsmedel • 1500 Nm³/h • system ER 10 • Idag 20 enheter installerade st 05. 12. 2020 ATEX 7

FLÄKTCOMP ATEX 100 - ATEX 137 99/92/EC (ATEX 137) is intended to complement the previously published 94/9/EC (ATEX 100 a). These two directives cover different areas and are intended to achieve different objectives. Responsibilities and duties are shared between the manufacturer and user (employer). 1999/92/EC (ATEX 137) • Covers health and safety protection of workers • Duties are placed on the employer • Intended to ensure that workers enjoy a minimum level of protection throughout all member states 1994/9/EC (ATEX 100 a) • Covers products intended for use in hazardous areas • Duties are placed on the manufacturer/supplier of the product • Intended to facilitate the free movement of goods within the EU Both ATEX 137 and ATEX 100 a became mandatory on 1 st July 2003. and set out the minimum requirements. Member states are free to introduce more stringent measures if they wish. st 05. 12. 2020 ATEX 8

FLÄKTCOMP directive for manufacturers ATEX 100 After 30 June 2003 products may be placed on the market in the EU territory, freely moved and operated as designed and intended in the expected environment only if they comply with directive 94/9/EC. Directive 94/9/EC provides Essential Health and Safety Requirements (EHSRs, listed at Annex II) for • non-electrical equipment intended for use in potentially explosive atmospheres and • equipment intended for use in environments which are potentially explosive due to dust hazards and • protective systems and for devices intended for use outside explosive atmospheres which are required for or contribute to the safe functioning of equipment or protective systems with respect to risks of explosion. st 05. 12. 2020 ATEX 9

FLÄKTCOMP Grupp och kategori Grupp I omfattar utrustning avsedda för användning i de delar av gruvor som är belägna under jord samt de delar av installationen i dessa gruvor som är belägna ovan jord och som med stor sannolikhet kommer att riskeras att utsättas gruvgas och/eller antändbart stoft Group II omfattar utrustning avsedda att användas på övriga platser där sannolikheten att utsättas för explosiva gaser anses som stor. Vår produktflora används normalt i miljöer som täcks av denna grupp (II) och är uppdelad i 6 kategorier st 05. 12. 2020 ATEX 10

FLÄKTCOMP Kategori 1 G (för zone 0) Cat. 1 G omfattar produkter, konstruerade för att klara explosiva miljöer orsakade av blandningar av luft och gaser, ångor, dimma av luft/stoft blandningar och som med stor sannolikhet förekommer kontinuerligt i långa perioder eller mer frekvent Utrustning i denna kategori karaktäriseras av funktioner för integrerade explosionsskyddsåtgärder innebärande: § vid ett ev. fel på en integrerad åtgärd, skall minst en ytterligare och oberoende av den felaktiga finnas tillgänglig för att bibehålla en hög säkerhetsnivå; eller; § I händelse av två fel, oberoende av varandra skall en fortsatt hög säkerhetsnivå vara garanterad. st 05. 12. 2020 ATEX 11

FLÄKTCOMP Kategori 2 G (för zone 1) Cat. 2 G omfattar produkter, konstruerade för att klara explosiva miljöer orsakade av blandningar av luft och gaser, ångor, dimma av luft/stoft blandningar som sannolikt förekommer Explosionsskyddet som är relaterat till denna kategori måste fungera på ett sådant sätt att det tillgodoser en tillräcklig säkerhetsnivå även om utrustning med driftsfel används eller vid farliga driftsförhållanden vilket normalt måste räknas med. st 05. 12. 2020 ATEX 12

FLÄKTCOMP Kategori 3 G (för zone 2) Cat. 3 G omfattar produkter konstruerade för att klara av övriga miljöer där förekomst av explosiv atmosfär orsakade av blandningar av luft och gaser, ångor eller luft/stoft blandningar är mindre sannolik och om det händer, under en kort tid. Konstruktionen av produkterna tillhörande denna kategori skall tillgodose en tillräcklig säkerhetsnivå under normal drift. st 05. 12. 2020 ATEX 13

FLÄKTCOMP • Det är samma klassifisering för Luft/stoft blandningar. • Kategori 1 D (för zone 20) • Kategori 2 D (för zone 21) • Kategori 3 D (för zone 22) • Det finns ett komplett sortiment av lösningar även för kategori 1 D st 05. 12. 2020 ATEX 14

Standardfläkt utan särskilda risker FLÄKTCOMP Konstruerad utan specifika åtgärder standard design st 05. 12. 2020 ATEX 15

FLÄKTCOMP Kategori 2 eller 3 (G och/eller D) motor EEx n. A EEx e or EEx de (for FU) non-sparking design Förebygga uppkomst av gnistor eller varma ytor genom en lämplig konstruktion. st 05. 12. 2020 ATEX 16

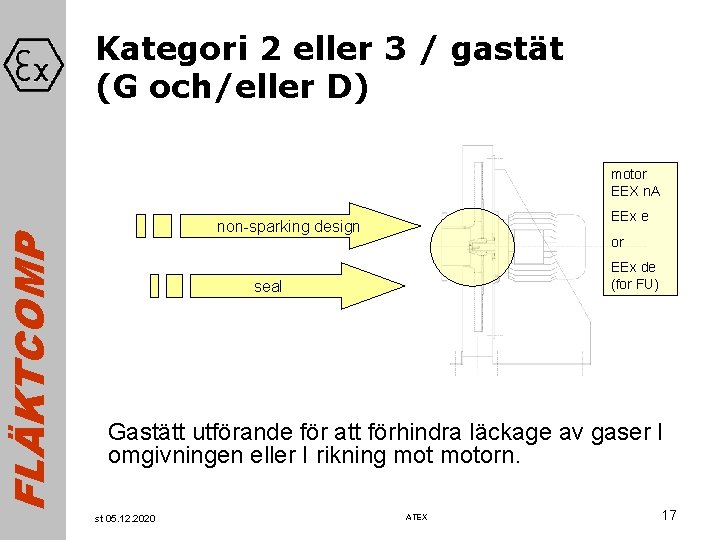

FLÄKTCOMP Kategori 2 eller 3 / gastät (G och/eller D) motor EEX n. A EEx e non-sparking design or EEx de (for FU) seal Gastätt utförande för att förhindra läckage av gaser I omgivningen eller I rikning motorn. st 05. 12. 2020 ATEX 17

FLÄKTCOMP Kategori 2 (G och/eller D) motor EEx n. A design ER EEx e or non-sparking design EEx de (for FU) seal Även under onormala driftsförhållanden skall fläkten inte framkalla gnistor eller varma ytor. st 05. 12. 2020 ATEX 18

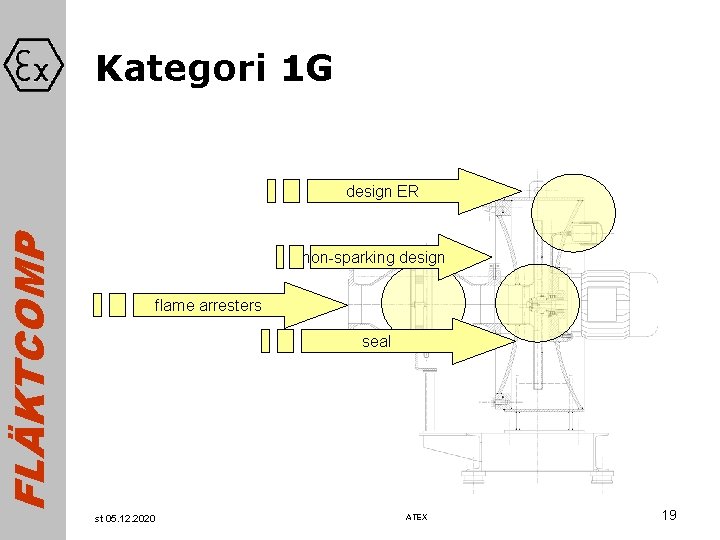

FLÄKTCOMP Kategori 1 G design ER non-sparking design flame arresters seal st 05. 12. 2020 ATEX 19

FLÄKTCOMP Kategori 1 Kat. 1 = (permanent explosivt medium) kräver ytterligare åtgärder. Fram till dags dato är alla lösningar begränsade till gas (Kat. 1 G), eftersom stoft (Kat. 1 D) inte kan passera genom flamfångare. st 05. 12. 2020 ATEX 20

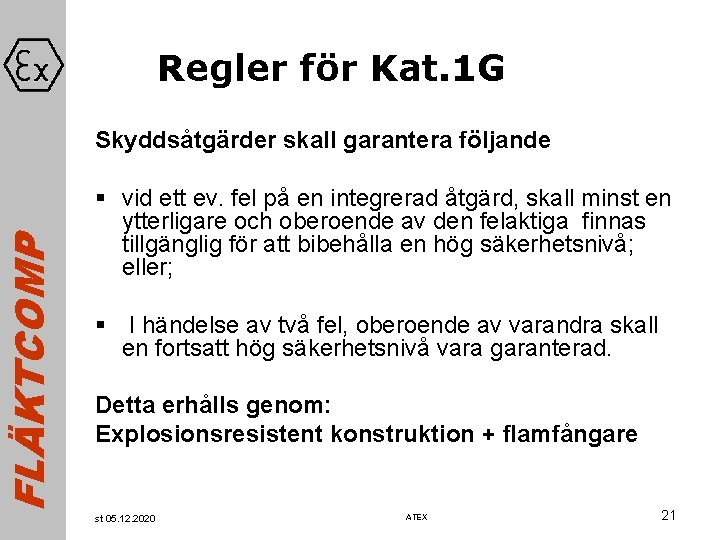

FLÄKTCOMP Regler för Kat. 1 G Skyddsåtgärder skall garantera följande § vid ett ev. fel på en integrerad åtgärd, skall minst en ytterligare och oberoende av den felaktiga finnas tillgänglig för att bibehålla en hög säkerhetsnivå; eller; § I händelse av två fel, oberoende av varandra skall en fortsatt hög säkerhetsnivå vara garanterad. Detta erhålls genom: Explosionsresistent konstruktion + flamfångare st 05. 12. 2020 ATEX 21

FLÄKTCOMP Regler för Kat. 1 G • Skyddsåtgärderna skall klara av att tåla en i fläkten invändig explosion. • Skyddsåtgärderna skall vara konstruerade att omöjliggöra varje typ av farlig kedjereaktion. Flammor eller deflagrationer i fläkten får inte läcka ut och skapa detornationer utvändigt. Detta erhålls genom: Konstruktion ER + flamfångare nära fläkten testade genom verkligt explosionsprov st 05. 12. 2020 ATEX 22

FLÄKTCOMP Flamfångare Varje ny produkt har testats (16 x) ihop med fläkten med vekliga explosionstester (enl. EN 12874) för att bevisa effekten av säkerhetsåtgärderna st 05. 12. 2020 ATEX 23

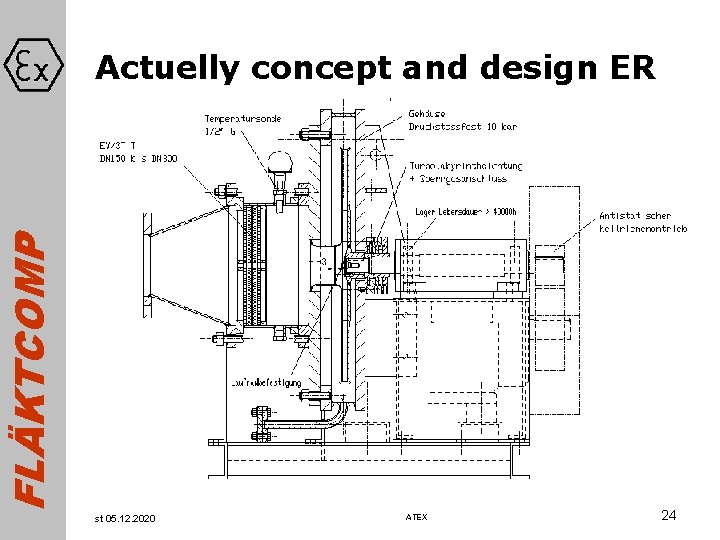

FLÄKTCOMP Actuelly concept and design ER st 05. 12. 2020 ATEX 24

FLÄKTCOMP Storlek och sensorer • Konstruktionen av fläkten samt val av material bestäms av förväntat tryck samt temperatur i händelse av en explosion eller i händelse av brand. Även termisk reaction kan orsaka värme. Fläktens förmåga att motstå ett explosionstryck utan att säkerhetsfuntionen reduceras skall beaktas. • Skyddsanordningarna är utrustade med sensorer för att upptäcka brand eller onormal temperatur. Sensorerna är kopplade till annan utrustning för att kunna avbryta processen och att separera övriga delar i installationen. st 05. 12. 2020 ATEX 25

FLÄKTCOMP Driftsförhållande Sensorer mäter temperaturen vid flamfångaren på fläktens inlopp för att upptäcka en brand genom att de indikerar en onormal temperatur på mediumet. Fläktar för Kategori 1 G är alltid konstruerade för speciella driftsförhållanden som bestäms av • Rotationshastighet (varvtal) • Drifts temperatur • Kategori av media • Tryck Fläkten får under inga omständigheter användas utanför områden bestämda av dessa specifikationer! st 05. 12. 2020 ATEX 26

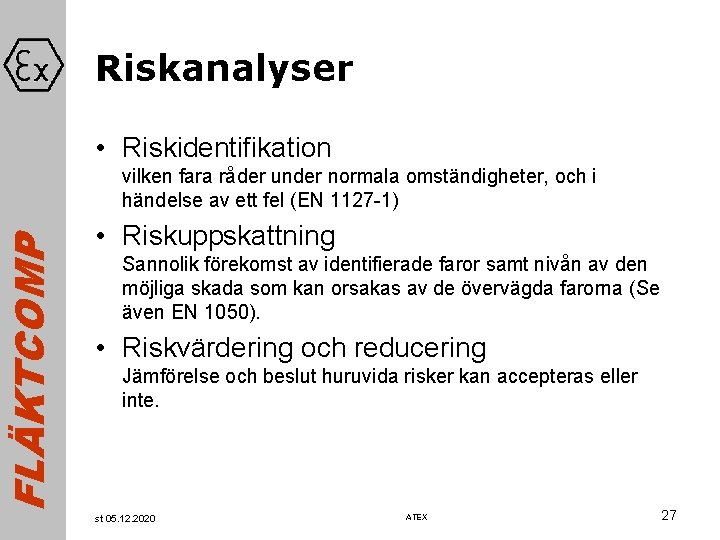

FLÄKTCOMP Riskanalyser • Riskidentifikation vilken fara råder under normala omständigheter, och i händelse av ett fel (EN 1127 -1) • Riskuppskattning Sannolik förekomst av identifierade faror samt nivån av den möjliga skada som kan orsakas av de övervägda farorna (Se även EN 1050). • Riskvärdering och reducering Jämförelse och beslut huruvida risker kan accepteras eller inte. st 05. 12. 2020 ATEX 27

FLÄKTCOMP Risker EN 1127 -1 • Sannolikhet och volym av explosivt medie › Grad av spridning och koncentration • Antändningskällor › › › › Varma ytor, flammor Mekaniskt genererade gnistor Elektriska enheter, motorer, brytare Elektrostatiska och elektrotermiska effekter Blixtar Elektromagnetiska vågor, strålning Chock vågor, utv. termisk reaktion st 05. 12. 2020 ATEX 28

FLÄKTCOMP Conformity assessment group ll cat. 1 cat. 2 cat. 3 Certification from QS according to ATEX EC type examination technical documentation to Notified Body controlled production , quality system documentation st 05. 12. 2020 ATEX 29

FLÄKTCOMP Kvalitetssystem • • • I enlighet med givna standards Nödvändig personalkompetens Definierat ansvar Tydligt arbetsflöde Komplett dokumentation Identifiering st 05. 12. 2020 ATEX 30

FLÄKTCOMP Märkskylt conditions for use identifikation • kategory 1 G inuti fläkten och 2 G utvändigt • G= för gas • Yttemp. max 135°C (T 4) • motor för frekvensomf. drift EEx de st 05. 12. 2020 ATEX 31

FLÄKTCOMP 0080 1 G / 2 G – IIA – T 4 avser 0080 : nummer på certifierande myndighet Som kontrollerar kvalitetssystemet (Ineris) 1 G : insida kategori 1 för gas / 2 G : utsida kategori 2 för gas IIA : explosions grupp på transporterad gas T 4 : tändklass (max. temp. på ytor) st 05. 12. 2020 ATEX 32

FLÄKTCOMP Explosionstest (typprov) I enlighet med EN 12874 1 -inlopp 2 -utlopp 3 -spjäll 4 -tändning på ett antal punkter 5 -flamfångare på inlopp 6 -flamfångare på utlopp 7 -flamsensor 8 -trycksensor st 05. 12. 2020 ATEX 33

FLÄKTCOMP Produktområde ER st 05. 12. 2020 ATEX 34

FLÄKTCOMP ATEX-länkar • directive 94/9/EG (ATEX 100 a) http: //europa. eu. int/comm/enterprise/atex/direct/newapproach. htm • directive 1999/92/EG (ATEX 137) http: //europa. eu. int/comm/enterprise/atex/dir 92 -en. pdf • guideline http: //europa. eu. int/comm/enterprise/atex/guide/index. htm • standards EN 1127 -1 : explosive atmosphere http: //www. pellmont. ch/sikeda/deutsch/cen 114/en 1127 -1. htm st 05. 12. 2020 ATEX 35

FLÄKTCOMP Tack för Er uppmärksamhet Slöjdgatan 3 352 46 Växjö Tel 0470 485 50 Fax 0470 485 60 info@flaktcomp. se www. flaktcomp. se st 05. 12. 2020 ATEX 36
