Flipflop e Registri Flipflop SR SetReset o bistabile

Flip-flop e Registri

Flip-flop S-R (Set-Reset) o bistabile (macchina asincrona) R 1 0 1 R =1 S =0 Tabella verità NOR Y 1 0 S 1 0 R 0 Y 1 0 R =0 S =1 S 1 Y 2 1 1 0 Y 2 B A 0 1 0 A 1 0 0 B • Se un ingresso è uguale ad 1 allora l’uscita vale 0 • Se un ingresso è uguale a 0 allora l’uscita è uguale al valore dell’altro ingresso negato

Bistabile (cont. ) il termine bistabile nasce dal fatto che sono “circuiti” con due stati stabili R 0 0 1 R =0 S =0 Y 1 0 S 1 0 R 0 Y 1 0 R =0 S 1 Y 2 1 0 0 Y 2

Equazioni bistabile Q S R Q Q S • Q’ prossimo stato R Q’ 0 0 0 1 0 1 1 d. c. c. 1 0 0 1 1 1 1 d. c. c. Q SR 00 01 11 0 0 0 x 1 1 1 0 x 1 Q’ = S+ RQ 10

Caratteristiche La configurazione di ingresso S=R=1 non è ammessa, poiché se da questa si passa a S=R=0 sono possibili due configurazioni per l’uscita. La configurazione effettiva non è cioè prevedibile R S Q Q Hold Reset SR 0 0 0 1 1 Q’ Q 0 1 ? Con S=R=0 il bistabile mantiene (hold) lo stato acquisito in precedenza (Q’=Q) Questa rete è cioè in grado di memorizzare una informazione elementare (bit)

Segnale di sincronizzazione • • Un segnale di sincronizzazione è una variabile binaria che viene utilizzata per abilitare la commutazione di un flip-flop (sincronizzato) L’abilitazione alla commutazione può essere fatta: – all’istante in cui avviene la commutazione della variabile da 0 ad 1 (fronte di salita); – All’istante in cui avviene la commutazione della variabile da 1 a 0 (fronte di discesa) – Nel periodo in cui è stabile ad 1 oppure a 0 (a livello) Fronte di discesa 1 0 Fronte di salita • nella realtà le transizioni 0 ->1 e 1 ->0 non sono istantanee

Segnale di sincronizzazione (cont. ) • Alcune volte il segnale di abilitazione per la commutazione può avere un comportamento periodico (periodo T), in questi casi viene chiamato anche clock (CK) • Spesso il segnale di abilitazione per la commutazione viene identificato con CK anche se non ha un comportamento periodico Fronte di discesa 1 0 Fronte di salita Periodo T

Flip-flop (bistabili) sincronizzati • • Sono ottenuti dai bistabili asincroni aggiungendo un segnale di controllo CK Abilitazione sul livello (Level-triggered), chiamati Latch • Abilitazione sul fronte di salita (positive edge triggered) • Abilitazione sul fronte di discesa (negative edge triggered) • Master-Slave – L’uscita può cambiare durante tutto il periodo in cui CK=1 o 0. – L’ingresso viene considerato solo quando CK varia da 0 ad 1 e lo stato può cambiare in corrispondenza di tale transizione – L’ingresso viene considerato solo quando CK varia da 1 a 0 e lo stato può cambiare in corrispondenza di tale transizione – L’ingresso viene considerato solo quando CK varia da 0 ad 1, mentre l’uscita cambia in corrispondenza della transizione 1 ->0 – Eventuali cambiamenti dell’ingresso dopo la transizione 0 ->1 sono ignorati dal circuito

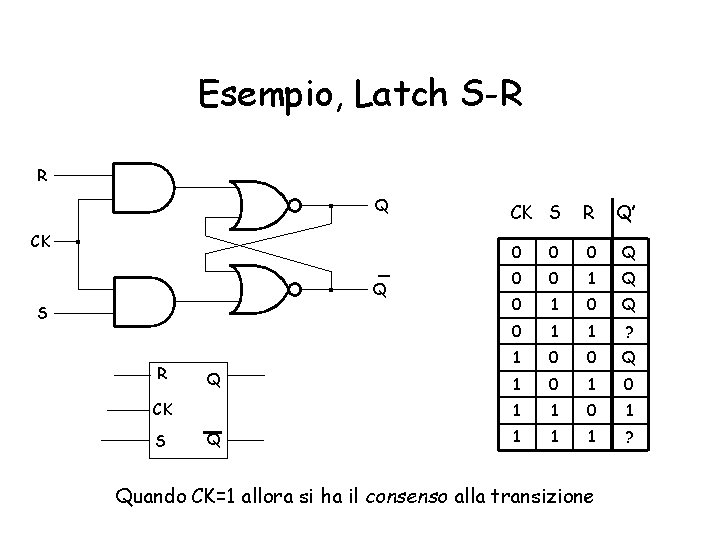

Esempio, Latch S-R R Q CK Q S R Q CK S R Q’ 0 0 0 Q 0 0 1 Q 0 1 0 Q 0 1 1 ? 1 0 0 Q 1 0 1 1 ? Quando CK=1 allora si ha il consenso alla transizione

Perché abilitare sui fronti? • • • Sia d il tempo in cui CK=1 e t il tempo di commutazione del FF Si supponga che d>t L’uscita può cambiare più volte se l‘ingresso varia e questo in alcuni casi può creare problemi CK S Q 1 S FF 1 R CK Q 2 R FF 2 Q 1 t Ritardo di propagazione

Abilitazione sul fronte Usando FF con abilitazione sul fronte (di salita o di discesa) si campiona il valore delle altre variabili di ingresso in un intervallo più ristretto (teoricamente di ampiezza nulla). CK S R CK Q 1 Q 2 S R Q 1 t Ritardo di propagazione Campionamento sul fronte di salita

Flip/flop D (delay) latch • Un solo ingresso più uno di abilitazione • Usato come unità elementare di memorizzazione – Presenta in uscita ciò che è presente in ingresso quando il CK = 1, altrimenti presenta l’ultimo valore di D quando il CK commuta da 1 a 0. D R Q Q CK D S Q

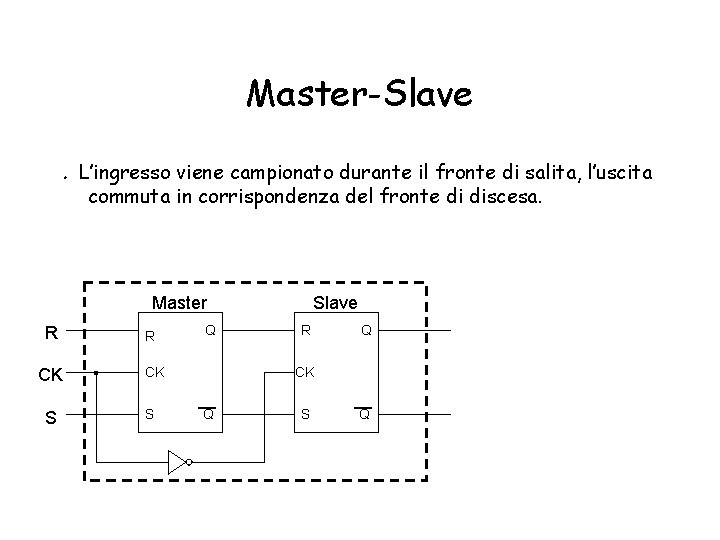

Master-Slave. L’ingresso viene campionato durante il fronte di salita, l’uscita commuta in corrispondenza del fronte di discesa. Master R CK S R Q CK S Slave R Q CK Q S Q

Registri • Un registro è un elemento di memoria – in grado di memorizzare un insieme di n bit – composto da un insieme di flip-flop – l’informazione memorizzata in un registro prende il nome di parola (se 8 bit si identifica anche come byte) bit in ingresso bit in uscita

Registri • Modalità di scrittura/lettura dei dati – Parallelo – Seriale • Operazioni sui dati: – Scorrimento a destra – Scorrimento a sinistra – Scorrimento circolare

Registro parallelo-parallelo D 0 D 2 D 1 D Q D 3 D Q Clock Q 0 Q 1 Q 2 Q 3

Shift register D CLOCK D Q D Q Q

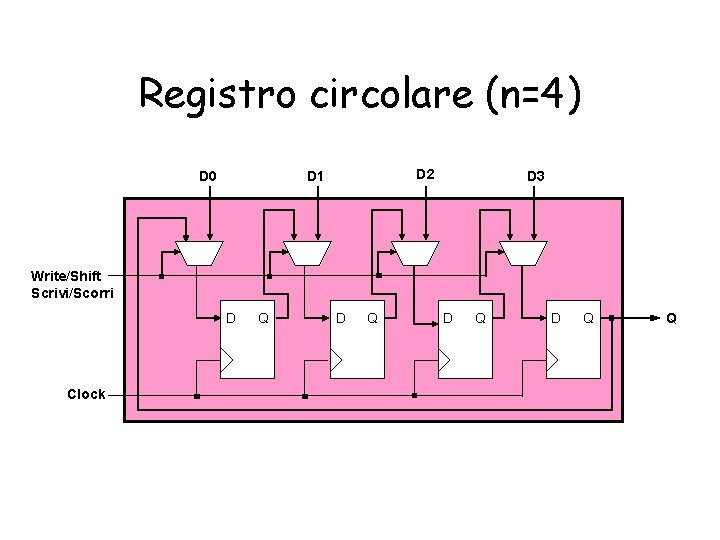

Registro circolare (n=4) D 0 D 2 D 1 D 3 Write/Shift Scrivi/Scorri D Clock Q D Q D Q Q
