flexotron® 800 configurable, puissant et communicatif.
flexotron® 800 • Flexible • Polyvalent • Convivial • Communicatif Régulateur configurable pour la ventilation, le chauffage et les chaudières des petites et moyennes installations 2 08. 06. 2021 flexotron 800
Fonctions du flexotron® 800 3 08. 06. 2021 flexotron 800
Flexible • Disponible avec ou sans écran, un écran externe peut être connecté • De nombreuses possibilités de communication • Tension d'alimentation = 24 V~ ou 24 V= 4 08. 06. 2021 flexotron 800
Polyvalent • Comprend toutes les applications VENTILATION • Configurable pour une adaptation simple et rapide à l'application CHAUFFAGE • Une application peut être facilement remplacée par une autre, et ce même après l'installation CHAUDIÈRE 5 08. 06. 2021 flexotron 800
Convivial • Préconfiguré • Affichage disponible en 20 langues • Texte clair pour les paramètres et fonctions • Facile d'utilisation 6 08. 06. 2021 flexotron 800
Communicatif • Modbus RTU • Serveur Web intégré avec interface TCP/IP • Plus de solutions à venir avec d'autres protocoles 7 08. 06. 2021 flexotron 800
Interfaces - aperçu des modèles Modèle Communication RDT 8 xx. Fx 1 x Modbus RTU via RS 485 RDT 8 xx. F 22 x TCP/IP et interface Web Les modèles Web actuels sont disponibles uniquement avec écran intégré 8 08. 06. 2021 flexotron 800

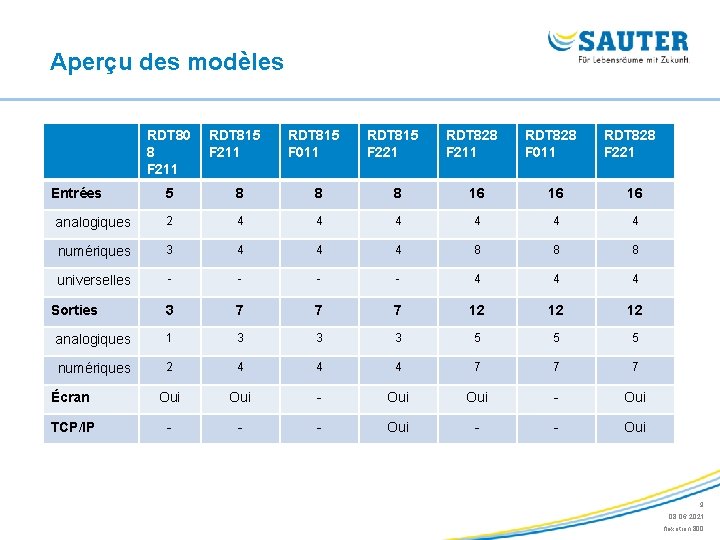

Aperçu des modèles RDT 80 8 F 211 Entrées RDT 815 F 211 RDT 815 F 011 RDT 815 F 221 RDT 828 F 211 RDT 828 F 011 RDT 828 F 221 5 8 8 8 16 16 16 analogiques 2 4 4 4 numériques 3 4 4 4 8 8 8 universelles - - 4 4 4 3 7 7 7 12 12 12 analogiques 1 3 3 3 5 5 5 numériques 2 4 4 4 7 7 7 Écran Oui Oui - Oui TCP/IP - - - Oui Sorties 9 08. 06. 2021 flexotron 800
Ingénierie du flexotron® 800 10 08. 06. 2021 flexotron 800
Raccordements 11 08. 06. 2021 flexotron 800
Possibilités de configuration • Logiciels SAUTER CASE flexotron® pour une installation et une mise en service faciles et rapides • Configuration directement sur l'écran et les touches 12 08. 06. 2021 flexotron 800
La configuration du flexotron ® 800 est synonyme de. . . • Affectation flexible et libre des E/S aux fonctions requises (sortie libre pour le signal de l'interrupteur horaire, par exemple) • Raccordement et suppression de fonctions (refroidissement externe libre) • Sélection de modes disponibles (ventilateur à 1 ou 2 vitesses via FU) • Configuration possible hors ligne • Adaptation, mémorisation, transfert depuis l'appareil, comparaison et duplication des configurations 13 08. 06. 2021 flexotron 800
Outil de configuration SAUTER CASE flexotron® • Gestion conviviale de la configuration • Sélection automatique de la langue (de, en, fr, etc. ) • Mise à jour du logiciel du régulateur • Création d'une nouvelle configuration • Réglage du programme horaire et du régulateur • Gestion des valeurs de consigne 14 08. 06. 2021 flexotron 800

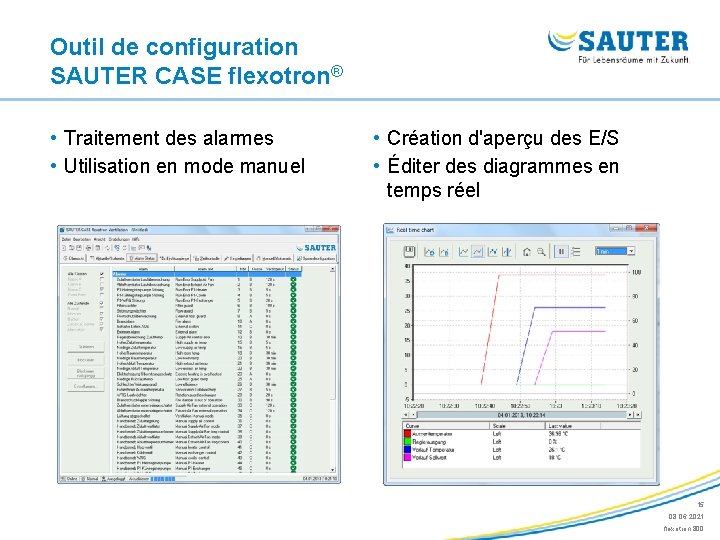

Outil de configuration SAUTER CASE flexotron® • Traitement des alarmes • Utilisation en mode manuel • Création d'aperçu des E/S • Éditer des diagrammes en temps réel 15 08. 06. 2021 flexotron 800

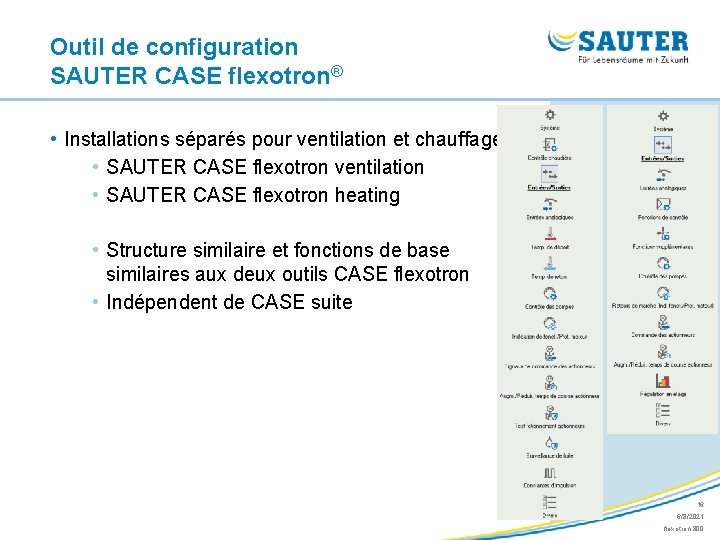

Outil de configuration SAUTER CASE flexotron® • Installations séparés pour ventilation et chauffage • SAUTER CASE flexotron ventilation • SAUTER CASE flexotron heating • Structure similaire et fonctions de base similaires aux deux outils CASE flexotron • Indépendent de CASE suite 16 6/8/2021 flexotron 800
flexotron® 800 avec Web • Serveur Web intégré avec interface TCP/IP • Communication Web et SCADA par la même connexion TCP/IP • Transfert des alarmes par e-mail VENTILATION CHAUFFAGE 17 08. 06. 2021 flexotron 800
flexotron® 800 avec Web Une interface utilisateur en toute clarté 18 08. 06. 2021 flexotron 800
Options - transmetteur de consigne, écran externe EGT 338 F 102 RDB 800 F 001 19 08. 06. 2021 flexotron 800
Montage aisé dans une porte d'armoire VENTILATION CHAUFFAGE CHAUDIÈRE Kit de montage sur panneau de porte Terminaux pour une utilisation avec le kit de montage sur panneau de porte 20 08. 06. 2021 flexotron 800
Applications VENTILATION CHAUFFAGE CHAUDIÈRE 21 08. 06. 2021 flexotron 800
Applications du flexotron® 800. Ventilation 22 08. 06. 2021 flexotron 800
Application au niveau de la ventilation VENTILATION 23 08. 06. 2021 flexotron 800
Application au niveau de la ventilation Modes de régulation • Régulation de l'air soufflé en fonction de la VENTILATION température extérieure • Régulation en cascade de l'air soufflé/air ambiant • Régulation en cascade de l'air repris/air soufflé • Commutation de la régulation de l'air ambiant/air soufflé en fonction de la température extérieure • Commutation de la régulation de l'air repris/air soufflé en fonction de la température extérieure 24 08. 06. 2021 flexotron 800

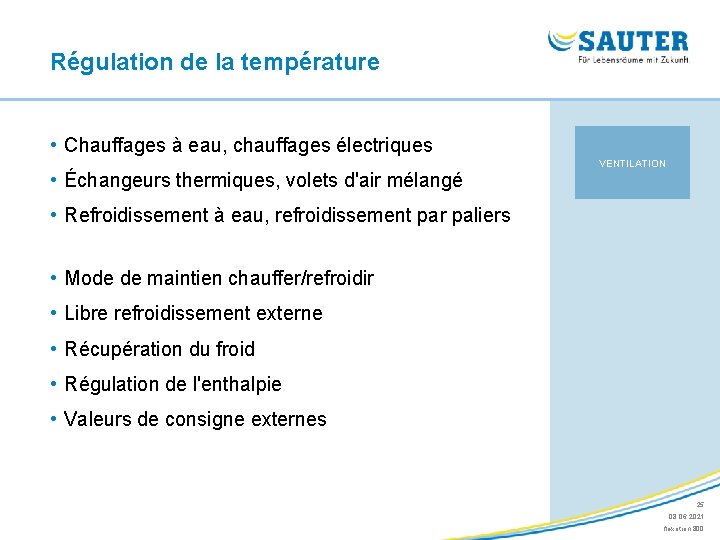

Régulation de la température • Chauffages à eau, chauffages électriques • Échangeurs thermiques, volets d'air mélangé VENTILATION • Refroidissement à eau, refroidissement par paliers • Mode de maintien chauffer/refroidir • Libre refroidissement externe • Récupération du froid • Régulation de l'enthalpie • Valeurs de consigne externes 25 08. 06. 2021 flexotron 800
Régulation de la ventilation • Ventilateur à 1 vitesse / à 2 vitesses VENTILATION • Variateur de fréquence • Régulation de la pression (ou du débit volumique) compensée par la température • Vitesse de rotation manuelle (pourcentage) • Signal d'entrée externe 0… 10 V • Régulation de la pression de l'air soufflé et régulation de correspondance de l'air repris • Régulation de la pression de l'air soufflé et régulation du débit volumique de l'air repris pour une ventilation équilibrée 26 08. 06. 2021 flexotron 800
Autres fonctions de régulation • Régulation de l'humidité • Régulation additionnelle pour post-traitement VENTILATION • Régulation de l'air recyclé • Ventilation en fonction des besoins en cas de concentration de CO 2 élevée 27 08. 06. 2021 flexotron 800
Fonctions additionnelles • Calcul de l'efficacité de la récupération de la chaleur VENTILATION avec notification d'alarme • Sorties temporisées numériques pour portes, éclairage, etc. • Commande des clapets coupe-feu avec contrôle de fonctionnement • Personnalisation des textes d'alarme • Affichage des 40 derniers événements et alarmes • Possibilité d'empêcher un démarrage automatique après une nouvelle mise en marche 28 08. 06. 2021 flexotron 800
Configuration de base : RDT 808 régulation de maintien 29 08. 06. 2021 flexotron 800
Configuration de base : RDT 815 régulation de maintien 30 08. 06. 2021 flexotron 800
Configuration de base : RDT 815 régulation en cascade 31 08. 06. 2021 flexotron 800
Configuration de base : RDT 828 régulation en cascade & CO 2 32 08. 06. 2021 flexotron 800
Configuration de base : RDT 828 régulation en cascade & humidité 33 08. 06. 2021 flexotron 800
Applications du flexotron® 800 Chauffage et chaudières 34 08. 06. 2021 flexotron 800

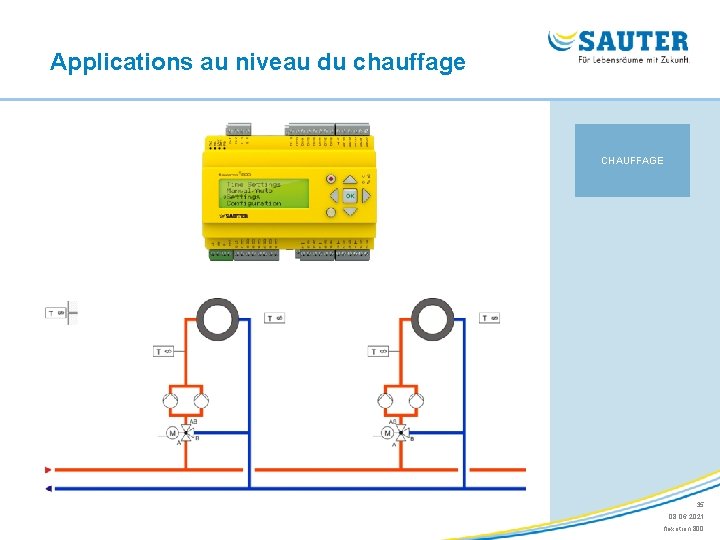

Applications au niveau du chauffage CHAUFFAGE 35 08. 06. 2021 flexotron 800
Fonctions de chauffage 1… 3 boucles de régulation • Courbes des valeurs de consigne pour chaque boucle de chauffage CHAUFFAGE • Contrôle de vanne 3 -points ou continu • Commande de la pompe avec fonction d'arrêt pour une économie d'énergie • Fonction antigel • Compensation éolienne • Prise en compte de l'inertie du bâtiment • Abaissement nocturne • Limitation de puissance • Adaptation automatique des valeurs de consigne en fonction de la température ambiante 36 08. 06. 2021 flexotron 800
Fonctions de chauffage Eau chaude sanitaire et refroidissement Eau chaude sanitaire (1… 2 boucles) • Boucle de régulation PID CHAUFFAGE • Commande de la pompe • Augmentation quotidienne de la température en vue de la protection contre la légionellose • Abaissement nocturne Refroidissement (une boucle de régulation) • Courbe des valeurs de consigne • Régulation des plafonds réfrigérants • Régulation du point de condensation 37 08. 06. 2021 flexotron 800
Chauffage - autres fonctions • Régulation de la pompe de cuve de stockage CHAUFFAGE • Contrôle de température differentielle pour charger une cuve de stockage avec des modules solaires • Régulation de la pression de pompe à vitesse variable pour maintenir une pression constante dans le système • Entrées impulsion pour mesurer la consommation en eau froide et chaude, et en énergie • Canaux horaires numériques pour portes, éclairage, etc. • Capteurs de température additionnels 38 08. 06. 2021 flexotron 800
Commande de chaudière CHAUDIÈRE 39 08. 06. 2021 flexotron 800

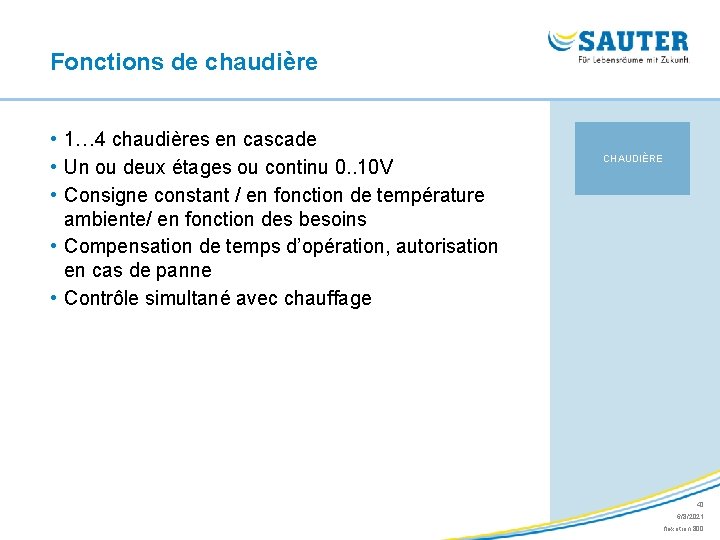

Fonctions de chaudière • 1… 4 chaudières en cascade • Un ou deux étages ou continu 0. . 10 V • Consigne constant / en fonction de température ambiente/ en fonction des besoins • Compensation de temps d’opération, autorisation en cas de panne • Contrôle simultané avec chauffage CHAUDIÈRE 40 6/8/2021 flexotron 800
Application – Circuits de chauffage Note: les signaux ne sont pas disponible tous en même temps 41 6/8/2021 flexotron 800
Application – Circuit de refroidissement Note: les signaux ne sont pas disponible tous en même temps 42 6/8/2021 flexotron 800
Application – Eau chaude sanitaire Note: les signaux ne sont pas disponible tous en même temps 43 6/8/2021 flexotron 800
Application - Chaudières Note: les signaux ne sont pas disponible tous en même temps 44 6/8/2021 flexotron 800
Intégration du flexotron® 800 45 08. 06. 2021 flexotron 800
flexotron® 800 peut être utilisé seul. . . Accès par CASE flexotron® ou flexotron® avec Web flexotron® 800 avec RS 485 ou TCP/IP 46 08. 06. 2021 flexotron 800

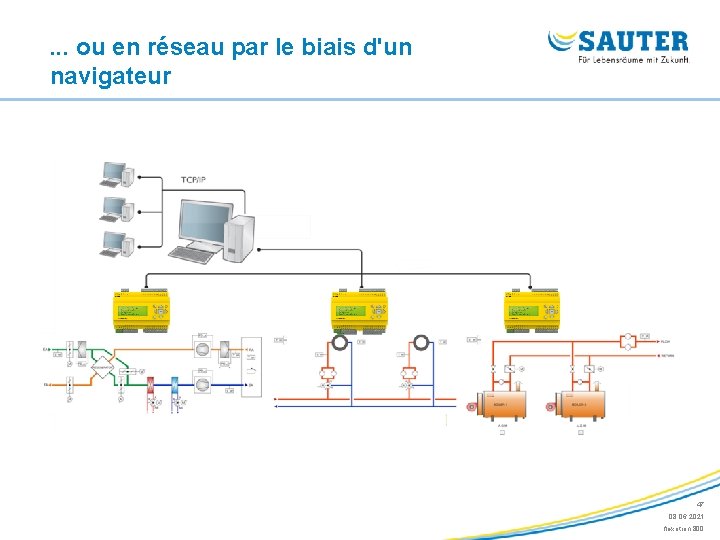

. . . ou en réseau par le biais d'un navigateur 47 08. 06. 2021 flexotron 800

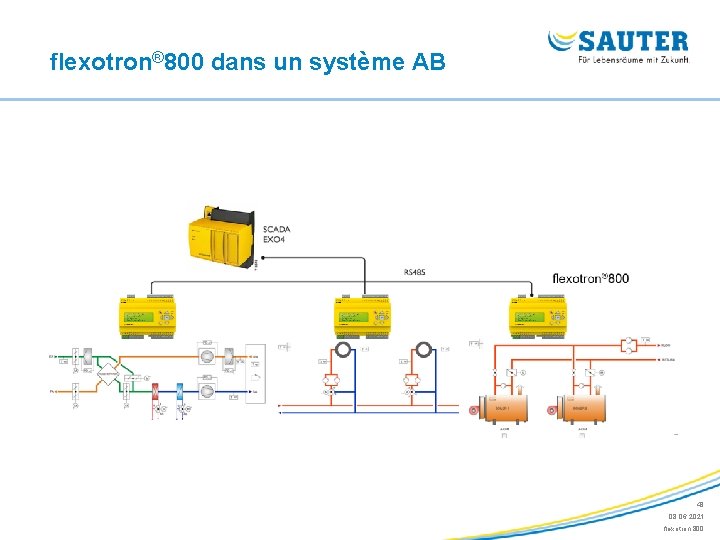

flexotron® 800 dans un système AB 48 08. 06. 2021 flexotron 800

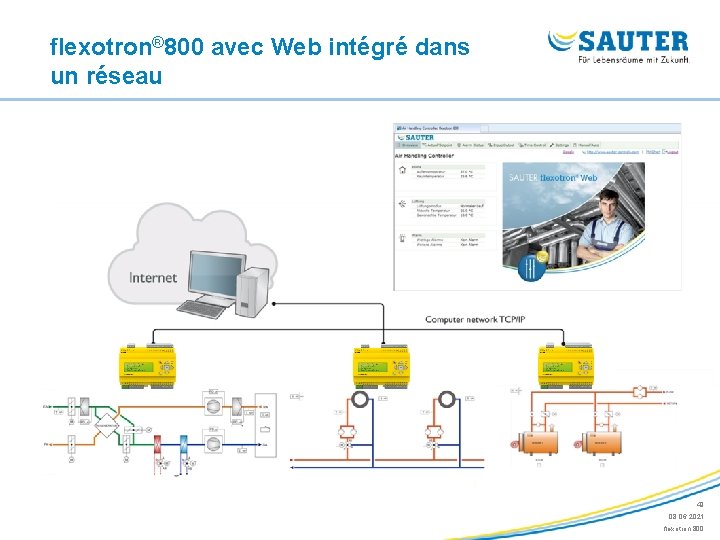

flexotron® 800 avec Web intégré dans un réseau 49 08. 06. 2021 flexotron 800
Intégration dans un système externe via Modbus 50 08. 06. 2021 flexotron 800
flexotron® 800. La solution parfaite pour les petites et moyennes installations. 51 08. 06. 2021 flexotron 800
