Flame Security Guard Sistemas de Combustin Comercial e

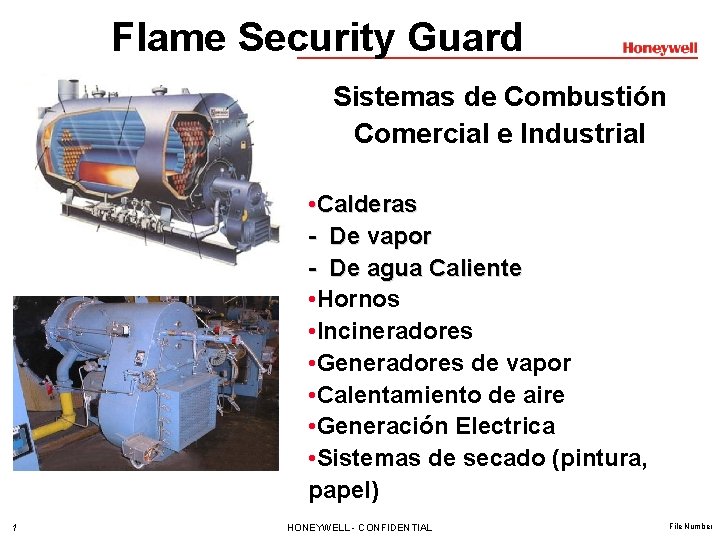

Flame Security Guard Sistemas de Combustión Comercial e Industrial • Calderas - De vapor - De agua Caliente • Hornos • Incineradores • Generadores de vapor • Calentamiento de aire • Generación Electrica • Sistemas de secado (pintura, papel) 1 HONEYWELL - CONFIDENTIAL File Number

Partes de un sistema FSG Detector de Flama 2 HONEYWELL - CONFIDENTIAL File Number

Partes de un sistema FSG Detector de Flama Válvulas 3 HONEYWELL - CONFIDENTIAL File Number

Partes de un sistema FSG Detector de Flama Válvulas Controles Operativos y de Seguridad (Limites e Interlocks) 4 HONEYWELL - CONFIDENTIAL File Number

Partes de un sistema FSG Detector de Flama Válvulas Controles Operativos y de Seguridad (Limites e Interlocks) Controles Primarios o Programados 5 HONEYWELL - CONFIDENTIAL File Number

Partes de un sistema FSG Detector de Flama Válvulas SEGURIDAD Controles Operativos y de Seguridad (Limites e Interlocks) Controles Primarios o Programados 6 HONEYWELL - CONFIDENTIAL File Number

SECUENCIA BASICA DE ARRANQUE DE UN QUEMADOR Secuencia básica de Ignición Automática de un Quemador CONTROLADOR PRIMARIO DE SEGURIDAD CONTROL OPERATIVO (LIMITE) 120 Vac DETECTOR DE FLAMA ON C LINEA PRINCIPAL VALVULA PRINCIPAL CALDERA QUEMADOR GAS CERRAD O VALVULA DE PILOTO LINEA DE PILOTO 7 CERRAD TRANSFORMADOR DE IGNICION HONEYWELL - CONFIDENTIAL File Number

SECUENCIA BASICA DE ARRANQUE DE UN QUEMADOR Sistema en Espera: NO hay Demanda 120 Vac ON C LINEA PRINCIPAL CALDERA QUEMADOR GAS CERRAD O LINEA DE PILOTO 8 CERRAD HONEYWELL - CONFIDENTIAL File Number

SECUENCIA BASICA DE ARRANQUE DE UN QUEMADOR Existe Demanda: Comienza Secuencia de Ignición 120 Vac ON C LINEA PRINCIPAL CALDERA QUEMADOR GAS CERRAD O LINEA DE PILOTO 9 CERRAD HONEYWELL - CONFIDENTIAL File Number

SECUENCIA BASICA DE ARRANQUE DE UN QUEMADOR Abre la Válvula Piloto y se energiza el transformador de Ignición; se establece la Flama Piloto. El Detector de Flama debe de ver la Flama del Piloto. 120 Vac ON C LINEA PRINCIPAL CALDERA QUEMADOR GAS CERRAD O LINEA DE PILOTO 10 ABIERT HONEYWELL - CONFIDENTIAL File Number

SECUENCIA BASICA DE ARRANQUE DE UN QUEMADOR Una vez establecida la Flama Piloto se des-energiza el transformador de Ignición. Se abre la Válvula Principal de Gas 120 Vac ON C LINEA PRINCIPAL CALDERA QUEMADOR GAS ABIERT O LINEA DE PILOTO 11 ABIERT HONEYWELL - CONFIDENTIAL File Number

SECUENCIA BASICA DE ARRANQUE DE UN QUEMADOR Una vez establecida la flama principal el sistema queda trabajando hasta que la demanda esté satisfecha. 120 Vac ON C LINEA PRINCIPAL CALDERA QUEMADOR GAS ABIERT O LINEA DE PILOTO 12 ABIERT HONEYWELL - CONFIDENTIAL File Number

SECUENCIA BASICA DE ARRANQUE DE UN QUEMADOR Demanda Satisfecha: Cierran Válvulas, se apaga la flama y el sistema queda en espera nuevamente. 120 Vac ON C LINEA PRINCIPAL CALDERA QUEMADOR GAS ABIERT O LINEA DE PILOTO 13 ABIERT HONEYWELL - CONFIDENTIAL File Number

SECUENCIA BASICA DE ARRANQUE DE UN QUEMADOR Demanda Satisfecha: Cierran Válvulas, se apaga la flama y el sistema queda en espera nuevamente. 120 Vac ON C LINEA PRINCIPAL CALDERA QUEMADOR GAS CERRAD O LINEA DE PILOTO 14 CERRAD HONEYWELL - CONFIDENTIAL File Number

SECUENCIA BASICA DE ARRANQUE DE UN QUEMADOR Este ciclo de operación se repite una y otra vez. 120 Vac ON FSG LINEA PRINCIPAL C CALDERA QUEMADOR GAS CERRAD O LINEA DE PILOTO 15 CERRAD HONEYWELL - CONFIDENTIAL File Number

Unidades utilizadas comúnmente en FSG Poder Calorífico calorifico de un • BTU: Este término nos indica el Poder combustible: Combustible liquido puede alcanzar hasta 155, 900 Btu/galón. Combustible Gaseoso puede alcanzar hasta 3, 200 Btu/pie cúbico. • BTU/H: Este valor nos indica la Potencia o Capacidad de un quemador. También puede medirse en Caballos Caldera (Bo HP) 1 Bo HP= 33, 479 BTU/H • Psi: Libras sobre pulgada cuadrada, unidad de medida de Presión utilizada comúnmente en FSG. También puede darse la presión en Pa (Pascales), in wc (pulgadas de columna de agua), Kg/cm^2 (kilogramos sobre centímetro cuadrado) o en Bars. 1 Psi = 6895 Pa = 28 in wc = 0. 07 Kg/cm^2 = 0. 069 Bar • Cfh: Pies cubicos por hora, unidad de medida de Flujo, también puede medirse en m^3/hr (metros cúbicos sobre hora) 1 Cfh =. 0283 m^3/hr 16 HONEYWELL - CONFIDENTIAL File Number
