Fékberendezések IV Légfékek I

Követelmények A légfék berendezéssel szemben az alábbi követelményeket támasztjuk: a. / A légsűrítő (kompresszor) által beszívott és tárolt levegő megszűrve, víztelenítve, megfelelő nyomáson, többszöri hatásos fékezésre elegendő legyen. b. / A fékezés ereje a gépkocsivezető izomerejével fokozatosan szabályozható legyen. c. / A fékkésedelem minél kisebb legyen, vagyis a kivezérelt, esetleg a tengelyterhelések függvényében módosított levegőnyomást minél gyorsabban vigye át a fékhengerekre, fékoldáskor pedig azokat minél rövidebb idő alatt ürítse ki. d. / A mechanikus rőgzítőelemmel kombinált rögzítőféket pedig biztosan oldja.

Szerkezeti egységei a. / Az energia ellátó és tároló rendszer feladata a megfelelő mennyiségű, sűrített levegő előállítása, tisztítása és tárolása. b. / Az üzemi fékberendezés a gépjármű lassítására ill. megállítására szolgál. c. / A rögzítő fékberendezés, álló helyzetben rögzíti a járművet. Az üzemi fék meghibásodása esetén, szükségféknek is használható. d. / A pótkocsi fékberendezés a pótkocsi lassítását ill. megállítását, vagy álló helyzetben történő rögzítését végzi. Ehhez a csoporthoz soroljuk a vontató kocsin elhelyezett pótkocsi fékvezérlő szelepet is. e. / A tartós lassítófék berendezés feladata, lejtőn való haladás esetén a jármű tartós lassítása a fék túlmelegedése nélkül úgy, hogy a fékezőerőt a gépkocsivezető szabályozni tudja.

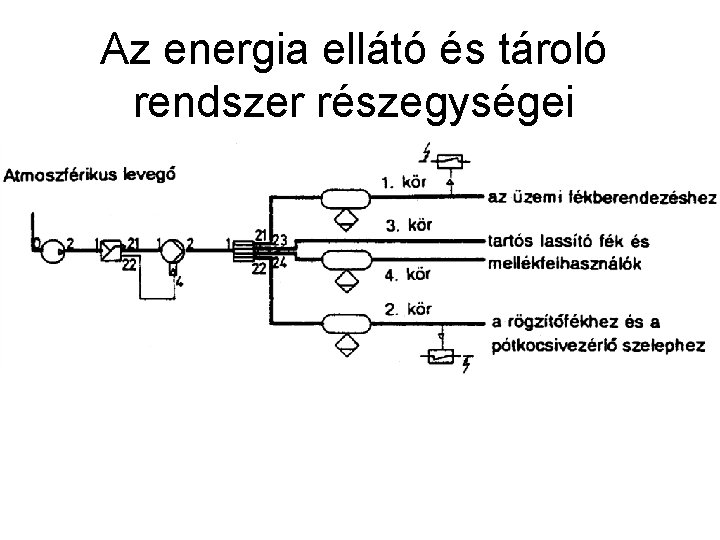

Az energia ellátó és tároló rendszer részegységei

A légsűrítő (kompresszor) 1. hengerfej 2. köztes lemez a szelepekkel 3. henger 4. dugattyú 5. hajtórúd 6. hajtómű ház 7. forgattyús tengely.

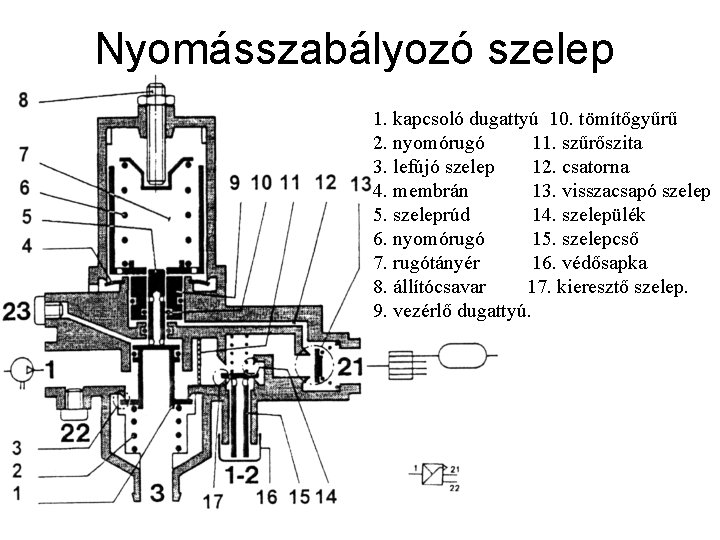

Nyomásszabályozó szelep 1. kapcsoló dugattyú 10. tömítőgyűrű 2. nyomórugó 11. szűrőszita 3. lefújó szelep 12. csatorna 4. membrán 13. visszacsapó szelep 5. szeleprúd 14. szelepülék 6. nyomórugó 15. szelepcső 7. rugótányér 16. védősapka 8. állítócsavar 17. kieresztő szelep. 9. vezérlő dugattyú.

Olaj és vízleválasztó berendezések I Egykamrás adszorpciós levegőszárító. 1. hangtompító 2. lefújó szelep 3. lefújószelep dugattyú 4. elővíztelenítő tér 5. visszacsapó szelep 6. fojtás 7. előszűrő 8. adszorbens granulátum 9. megkerülő szelep 10. regenerációs levegőtartály

Olaj és vízleválasztó berendezések II Nyomásszabályozóval összeépített levegőszárító

Olaj és vízleválasztó berendezések III Kétkamrás levegőszárító és jelölése. 1. elektromágnes váltó szelep 2. adszorbens granulátum 3. membrán 4. a szelep vasmagja 5. visszacsapószelep 6. furató

Fagymentesítő berendezések I Kézi működtetésű fagymentesítő szivattyú. 1. ház 2. tömítő gyűrű 3. tartály 4. tárcsa 5. szűrő 6. menetes hüvely 7. karmantyú 8. dugattyú 9. vezető fedél 10. rugó 11. rugótányér 12. fedél 13. nyomórúd 14. fogantyú 15. tömítő gyűrű 16. vezetőtag 17. menet 18. szelepfészek 19. visszacsapó szelep 20. rugó 21. tömítő gyűrű 22. zárócsavar.

Fagymentesítő berendezések II Párologtató fagymentesítő. 1. vezérlőrúd fogantyúja 2. szintjelző pálca fordító füle 3. szintjelző pálca 4. ház 5. vezérlő rúd 6. alkohollal átitatott szövet tömlő

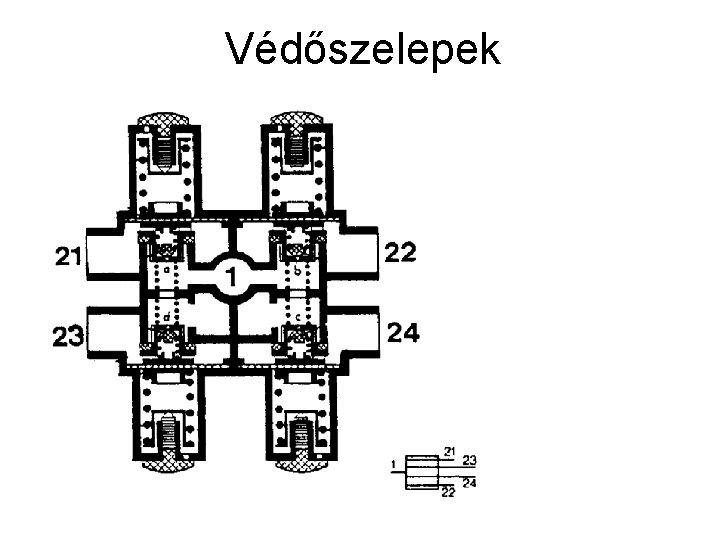

Védőszelepek

Víztelenítő szelepek Kézi működtetésű vízleeresztő szelepek és jelképi jelölésük Automatikus víztelenítő szelep és jelképi jelölése. 1. szűrő 3. a szelep kúpja 2. szelep test 4. a szeleptányér pereme.

Üzemi fékberendezés

A főfékszelep Egykörös főfékszelep. 1. szelepház 6. furatos dugattyú toldat 2. dugattyú 7. textil bakelit szelep 3. tömítő karmantyú 8. nyomó rugó 4. pedál rugó 9. fékpedál. 5. támasztó rugó

Párhuzamos elrendezésű, kétkörös főfékszelep 1. fékpedál 2. állítócsavar 3. ütközőcsavar 4. nyomórugó 5. dugattyú 6. felső szelepfészek 7. kettős szelep 8. alsó szelepfészek 9. a légtartály csatlakozója 10. a fékhenger csatlakozó 12. rugótányérok 13. nyomócsap 14. nyomáselosztó himba.

Soros elrendezésű, kétkörös főfékszelep

A fékhenger és a fékkulcs kapcsolata és jelképes ábrázolása. 1. dugattyú 5. szűrő 2. vezeték 6. dugattyúrúd 3. nyomó rugó 7. fékkar. 4. vezető cső

A fékkulcs

A fékhézag állító Fékhézag állító berendezés. Automatikus fékhézag állító.

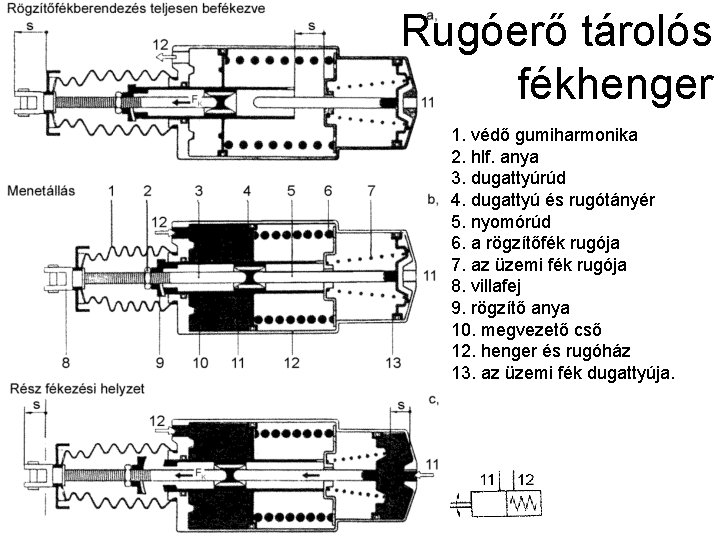

Rugóerő tárolós fékhenger 1. védő gumiharmonika 2. hlf. anya 3. dugattyúrúd 4. dugattyú és rugótányér 5. nyomórúd 6. a rögzítőfék rugója 7. az üzemi fék rugója 8. villafej 9. rögzítő anya 10. megvezető cső 12. henger és rugóház 13. az üzemi fék dugattyúja.

Rugóerő tárolós fékhenger Fékkamrával kombinált, rugóero tároló fékhenger

Légfékkamra 1. nyomórúd 2. nyomórugó 3. membrán 4. membrán tányér.

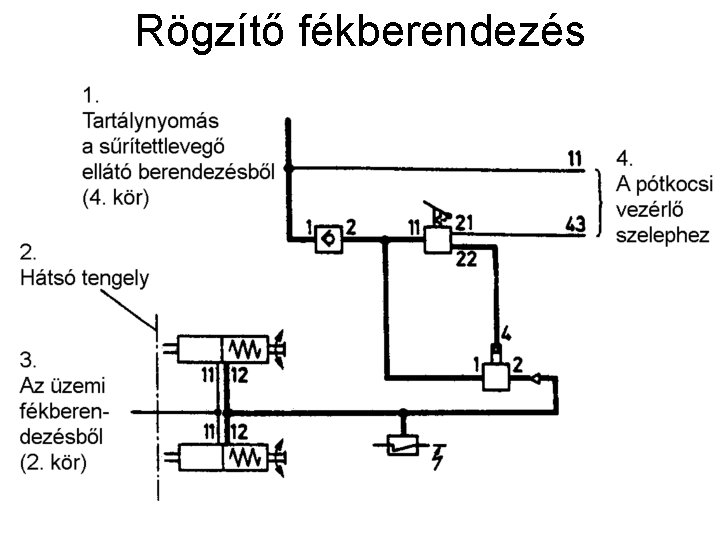

Rögzítő fékberendezés

Relé szelep

Relé szelep 4. kézi kar 5. bütyök 6. dugattyú 7. támasztó rugó 8. lépcsős dugattyú 9. beáramló szelep 10. kiáramló szelep 11 a. szeleptest 12. nyomó rugó 16. bütykös tárcsa.
