Fjernvarmerør til lavenergibygg Bjarne K. Jepsen Alle fortjener fjernvarme … 090610 -Energioptimering 1

Fjernvarmerør til lavenergibygg Agenda ØUdfordringer ØDesignkoncept lavenergibebyggelse ØPumpenergi / økonomi ØHydraulisk kapacitet ØNettab ØRørtyper - besparelsespotentiale Alle fortjener fjernvarme … 090610 -Energioptimering 2

Fjernvarme til lavenergibygg Udfordring. . . 1 Ændring af forbruget ► Lange ”tomgangsperioder” Eksempel Alle fortjener fjernvarme … 090610 -Energioptimering 3

Fjernvarme til lavenergibygg Udfordring. . . 2 Temperaturfald i ledninger Tur temperatur Temperaturfaldet er størst hvor der er lavt flow (stikledninger) Alle fortjener fjernvarme … 090610 -Energioptimering 4

Fjernvarme til lavenergibygg Udfordring. . . 3 Minimering af nettabet i byggefelter Distributionsnet til mange små forbrugere = risiko for stort nettab. Kan blive helt op til 30 -36%. Distributionsnet til få store forbrugere – relativt kort ledningslængde = lavt nettab (typisk 5 -10%) Alle fortjener fjernvarme … 090610 -Energioptimering 5

Fjernvarme til lavenergibygg Nettab - byggefelt Pas på længden af de små ledninger! DN Netto ydelse MWh/år Nettab MWh/år/km Ydelsestab /km 20 62 64, 5 51% 40 332 87, 9 21% 65 1. 140 99 8% 100 3. 300 125 4% Overdimensioner ikke! Alle fortjener fjernvarme … 090610 -Energioptimering 6

Fjernvarme til lavenergibygg Designkoncept DK Et udstykningsområde med 92 huse Lavere temperatur (mindre varmetab) Alu. Flex ø 14/14/110 Mindre ledninger - test dim. Alu-øindv 10/10/110 Brug af Twin systemet med diffusionsspærre Alle fortjener fjernvarme … 090610 -Energioptimering 7

Fjernvarme til lavenergibygg Projektformål At undersøge 4 forskellige typer fjernvarmesystemer 1. 2. 3. 4. Traditionel designet fjernvarme 80/40°- enkeltrør Fjernvarmebeholderunit (lagring af fjernvarmevand) Gennemstrømningsvarmeveksler Varmtvandsbeholder De sidste med så lav temperatur som mulig - Hvad betyder designkonceptet for nettabet og økonomien? Alle fortjener fjernvarme … 090610 -Energioptimering 8

Spørgsmål Ved lavere temperaturer / lavere temperatur-differens - skal vi så ikke flytte mere vand? - taber vi ikke gevinsten? Det er totalomkostningerne der er afgørende! Alle fortjener fjernvarme … 090610 -Energioptimering 9

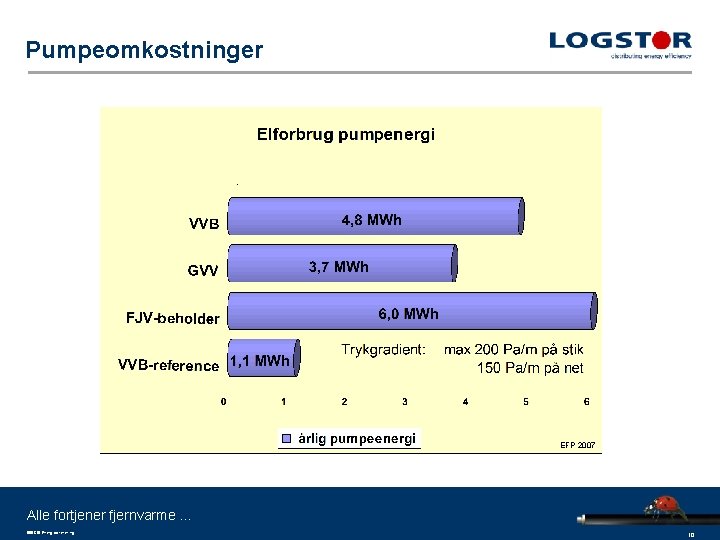

Pumpeomkostninger EFP 2007 Alle fortjener fjernvarme … 090610 -Energioptimering 10

Pumpeomkostninger + nettab EFP 2007 Alle fortjener fjernvarme … 090610 -Energioptimering 11

Trykgradient og trykniveau ”Traditionel” design – op til 200 Pa/m Alle fortjener fjernvarme … 090610 -Energioptimering 12

Trykgradient og trykniveau ”Traditionel” design – op til 200 Pa/m Optimalt design – op til 6 -700 Pa/m Hastigheden er også dim. givende Alle fortjener fjernvarme … 090610 -Energioptimering 13

Ledningsdimensionering Koncept • Overblik og styring af temperatur og tryk • Udnyt trykdifferens der er til stede (også ud over den kritiske rute) • Minimer længden på stikledninger Alle fortjener fjernvarme … 090610 -Energioptimering 14

Fjernvarme til lavenergibygg Nettab Generelle Temperatur i °C Nettab 1) Varmtvands beholder (traditionelt system) rørpar 80/40 (8, 0 k. W) 36% 2) Fjv beholder/ veksler (ny type unit + optimal tryk) 55/22 (3, 7 k. W) 12% 3) Varmtvandsveksler 55/22 (32 k. W) 13 % 4) Varmtvandsbeholder 65/29 (8, 0 k. W) 15 % Alle fortjener fjernvarme … 090610 -Energioptimering 15

Nettab Rørenes indflydelse på nettabet? Hvordan holder vi på energien? Alle fortjener fjernvarme … 090610 -Energioptimering 16

Minimer nettabet rørsystemer - ældning Cyclopentane, λ = 0. 012 W/m. K CO 2, λ = 0. 017 W/m. K Luft λ Luft= 0. 027 W/m. K Ældning størst på mindre dimensioner ! Alle fortjener fjernvarme … 090610 -Energioptimering 17

Minimer nettabet rør med diffusionsspærre Diffusionsspærre • Hindrer ældning af PUR • Reducerer energitabet over tid Cyclopentane, λ = 0. 012 W/m. K CO 2, λ = 0. 017 W/m. K λLuft= 0. 027 W/m. K Alle fortjener fjernvarme … 090610 -Energioptimering 18

Forbedring ved diffusionsspærre 30 års besparelse i energi Med diff. spærre Alle fortjener fjernvarme … 090610 -Energioptimering 19

Minimer nettabet rørsystemer - Twin Alle fortjener fjernvarme … 090610 -Energioptimering 20

Besparelse ved diffusionsbarriere 30 års besparelse i energi Med diff. spærre Alle fortjener fjernvarme … 090610 -Energioptimering 21

Små medierør Twin – diffusionsspærre - meget isolering Alu. Flex ø 14/14/110 Diffusion barriere – aluminium folie op til Ø 315 mm kappe – også lige rør Ældning størst på mindre dimensioner ! Alle fortjener fjernvarme … 090610 -Energioptimering 22

Hustilslutninger Små dimensioner Alu. Flex ø 14/14/110 Alle fortjener fjernvarme … 090610 -Energioptimering 23

Konklusion - lavenergibygg Nedbringning af nettab Lavere frem og returtemperatur (mindre varmetab) Mindre ledninger (lavere varmetab og mindre investering) Optimer det hydrauliske system (højere hastigheder – mindre temperaturfald) Optimer husinstallationer ( udjævning af effektbehov) Brug af Twin systemet i byggefelter Anvend nyeste teknologier - diffusionsspærre Alle fortjener fjernvarme … 090610 -Energioptimering 24
