FIZ 171 GRAFİK ÇİZİM PROGRAMI ORIGIN

Temel bilimlerde yapılan bilimsel çalışmalarda yaygın olarak kullanılan grafik programlarından biri ORIGIN’dır. Bu bölümde hedef daha önce excel programında yapılan işleri ORIGIN de de gerçekleştirmek ve programın kullanımını öğrenmektir.

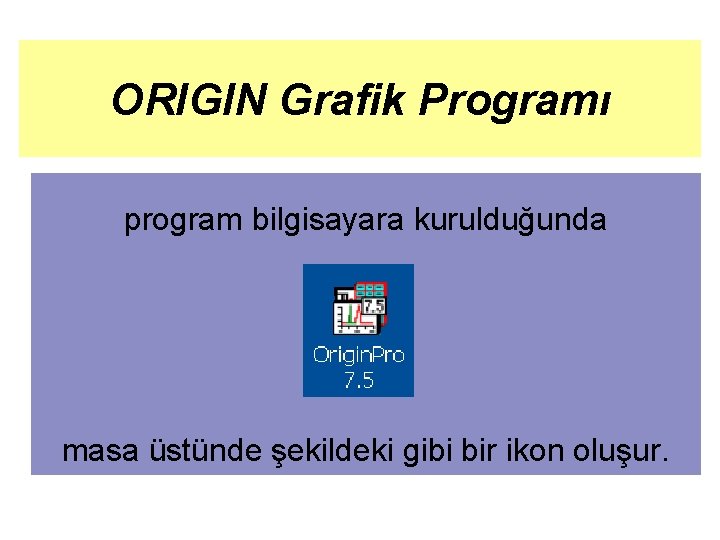

ORIGIN Grafik Programı program bilgisayara kurulduğunda masa üstünde şekildeki gibi bir ikon oluşur.

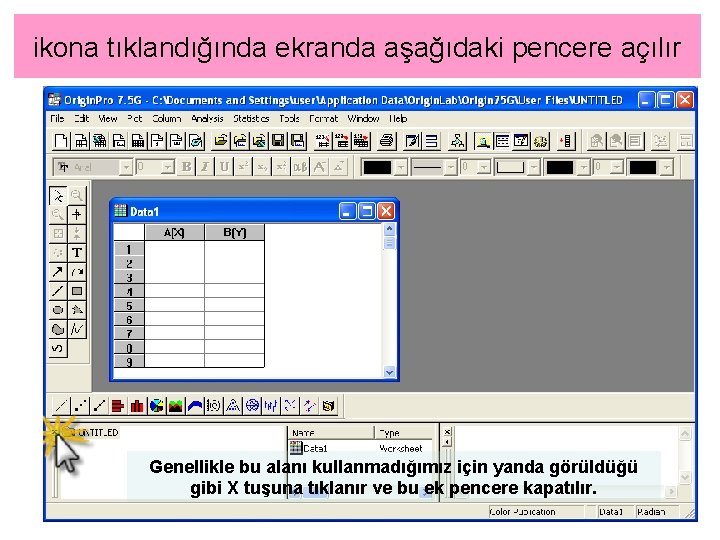

ikona tıklandığında ekranda aşağıdaki pencere açılır Genellikle bu alanı kullanmadığımız için yanda görüldüğü gibi X tuşuna tıklanır ve bu ek pencere kapatılır.

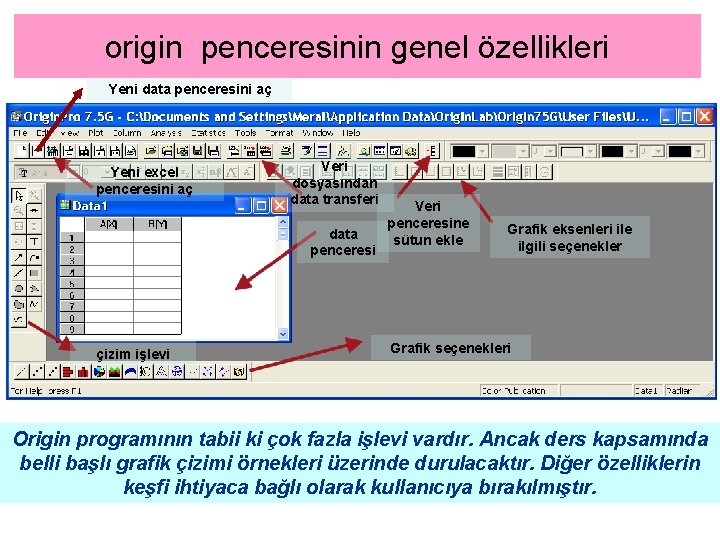

origin penceresinin genel özellikleri Yeni data penceresini aç Yeni excel penceresini aç Veri dosyasından data transferi data penceresi çizim işlevi Veri penceresine sütun ekle Grafik eksenleri ile ilgili seçenekler Grafik seçenekleri Origin programının tabii ki çok fazla işlevi vardır. Ancak ders kapsamında belli başlı grafik çizimi örnekleri üzerinde durulacaktır. Diğer özelliklerin keşfi ihtiyaca bağlı olarak kullanıcıya bırakılmıştır.

[-10; 10] aralığı için y=x 2 grafiğini çizelim 1. [-10; 10] aralığında sayıları oluşturmak için excel penceresi açılır ve daha önceki derslerde öğretildiği gibi sayılar üretilir. fare ile tutup aşağıya doğru sürükleyerek -10 ile 10 aralığındaki sayılar üretilir. excel’in hızlı fonksiyon tuşları excel penceresi

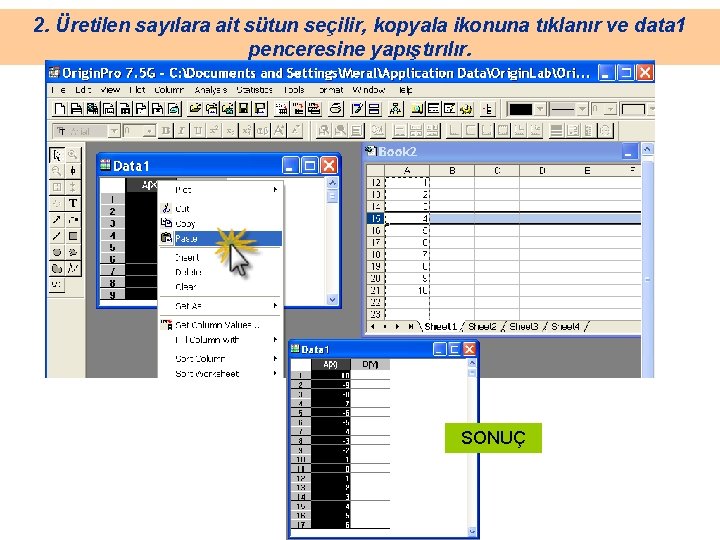

2. Üretilen sayılara ait sütun seçilir, kopyala ikonuna tıklanır ve data 1 penceresine yapıştırılır. SONUÇ

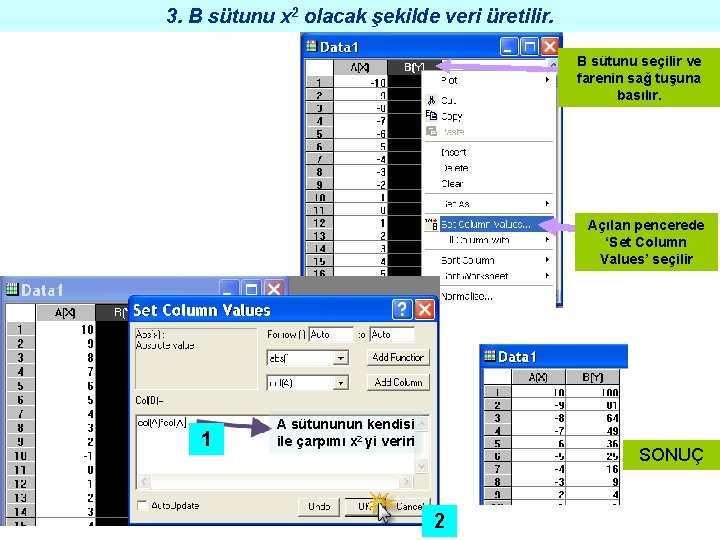

3. B sütunu x 2 olacak şekilde veri üretilir. B sütunu seçilir ve farenin sağ tuşuna basılır. Açılan pencerede ‘Set Column Values’ seçilir 1 A sütununun kendisi ile çarpımı x 2 yi veriri SONUÇ 2

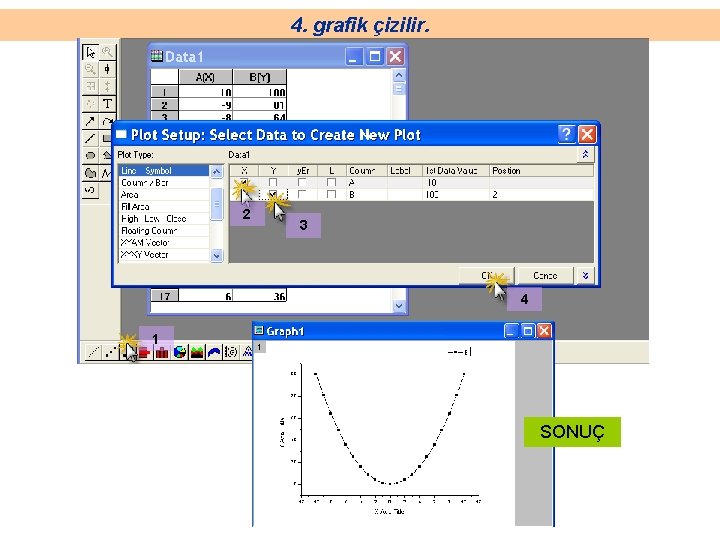

4. grafik çizilir. 2 3 4 1 SONUÇ

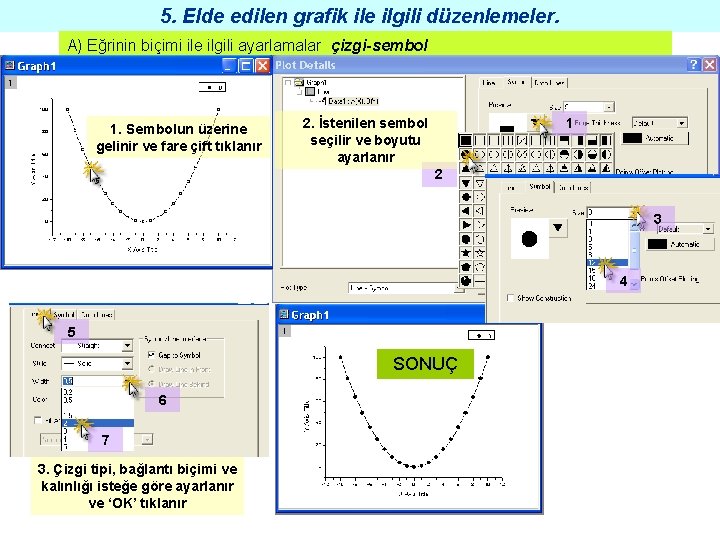

5. Elde edilen grafik ile ilgili düzenlemeler. A) Eğrinin biçimi ile ilgili ayarlamalar çizgi-sembol 1. Sembolun üzerine gelinir ve fare çift tıklanır 2. İstenilen sembol seçilir ve boyutu ayarlanır 1 2 3 4 5 SONUÇ 6 7 3. Çizgi tipi, bağlantı biçimi ve kalınlığı isteğe göre ayarlanır ve ‘OK’ tıklanır

B) Grafiğin ekseni ile ilgili ayarlamalar eksen adı- ölçeklendirme 3 2 Eksen isimleri üzerine tıklanır ve içindeki yazılar silinerek istenilen eksen isimleri yazılır. Üsteki menü çubuğundan yararlanılarak yazı boyutu ve türü ayarlanır. 1. 2 SONUÇ 1. 1

B) Grafiğin ekseni ile ilgili ayarlamalar eksen adı- ölçeklendirme Farenin oku rakamların üzerine getirilip çift tıklanır. Rakam boyutu, rengi… ayarları yapılır Eksen çizgilerinin kalınlığı ölçeklendirmelerin biçimi ayarı yapılır. Eksenin başlangıç ve bitiş noktalarının ve aralıklarının ayarı yapılır a b 1 5 1 2 2 4 3 6 3 1 de 18 yerine 28 yazın, 2 numara ile verilen yere farenin okunu tıklayın, 3 de yine 18 yerine 28 yazınız. 1 de 12 yerine -15 yazın, 2 de 12 yerine 15 yazın, 3 de 2 yerine 5 yazın. 5 de -10 yerine 0 yazın, 6 da 120 yazın.

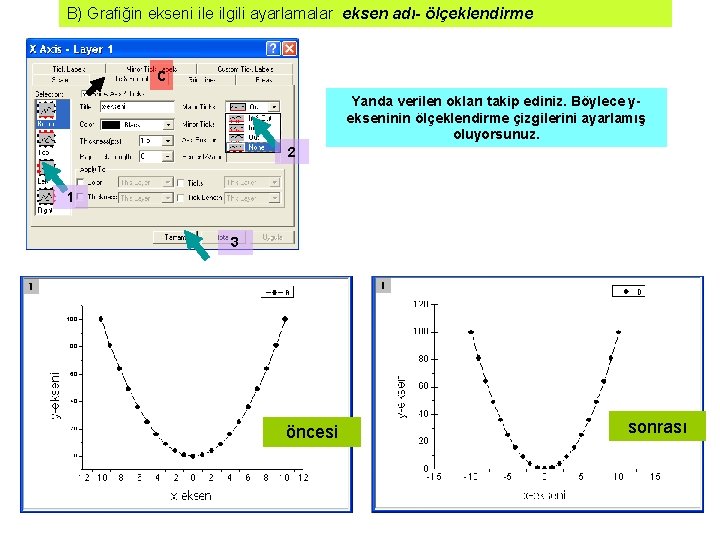

B) Grafiğin ekseni ile ilgili ayarlamalar eksen adı- ölçeklendirme c Yanda verilen okları takip ediniz. Böylece yekseninin ölçeklendirme çizgilerini ayarlamış oluyorsunuz. 2 1 3 öncesi sonrası

6. Grafiğin adını yazalım ve y-eksenini x=0 dan geçecek şekilde ayarlayalım. A) Grafiğin adı B) Eksen Ayarı 2 1 verilen okları takip ediniz. 2. okta bir kutu açılacaktır kutunun içine y=x 2 yazınız ve üsteki menüden yazı boyutunu 40 olacak şekilde ayarlayınız. SONUÇ verilen okların olduğu eksene farenin okunu getiriniz ve farenin sol tuşuna basılı iken fareyi sürükleyiniz. y -ekseni x=0 da olacak şekilde sürüklemeye devam ediniz. SONUÇ

C) Diğer Düzenlemeler 1 3 2 1 de grafik adını seçin ve fare ile sol üst köşeye doğru kaydırın. 2 de yazıyı seçin ve silin. 3 de T yi seçin ve grafik alanında y-ekseni yazın. Yazı boyutunu 36 ya ayarlayınız SONUÇ

Örnek Grafikler A) İki Boyutlu Grafikler B) Üç Boyutlu Grafikler 1 1 2 2 3 3 Yukarda verilen sırada okları takip ederek ORIGIN in kendi örnek grafiklerini inceleyebilir ve bu garfiklerin nasıl elde edildiği hakkında bilgi sahibi olabilirsiniz.

A) İki Boyutlu Grafikler (not: grafikler origin in kütüphanesinden alınmıştır. )

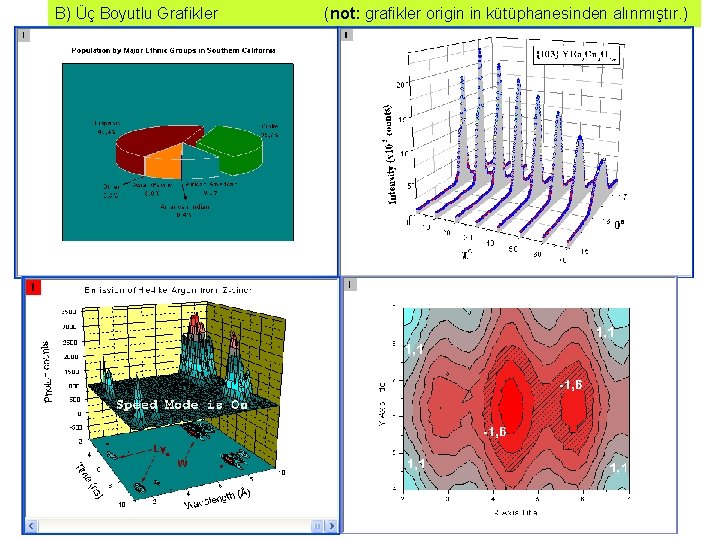

B) Üç Boyutlu Grafikler (not: grafikler origin in kütüphanesinden alınmıştır. )
