First Edition CHAPTER 1 4 Statics and Mechanics

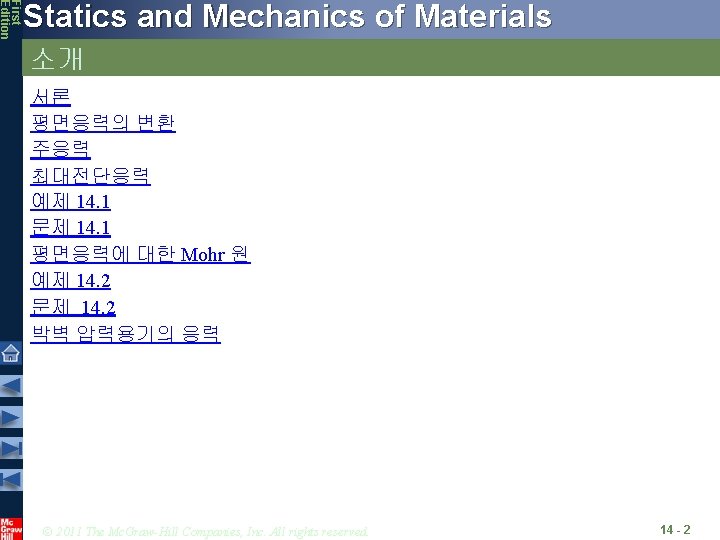

First Edition Statics and Mechanics of Materials 소개 서론 평면응력의 변환 주응력 최대전단응력 예제

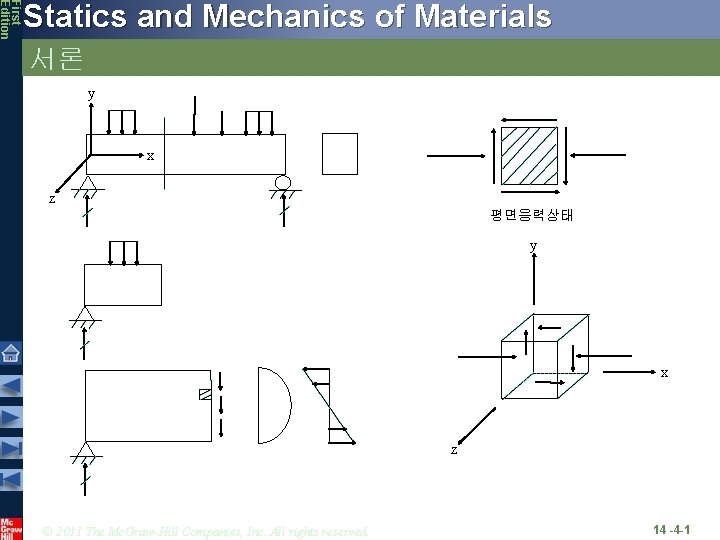

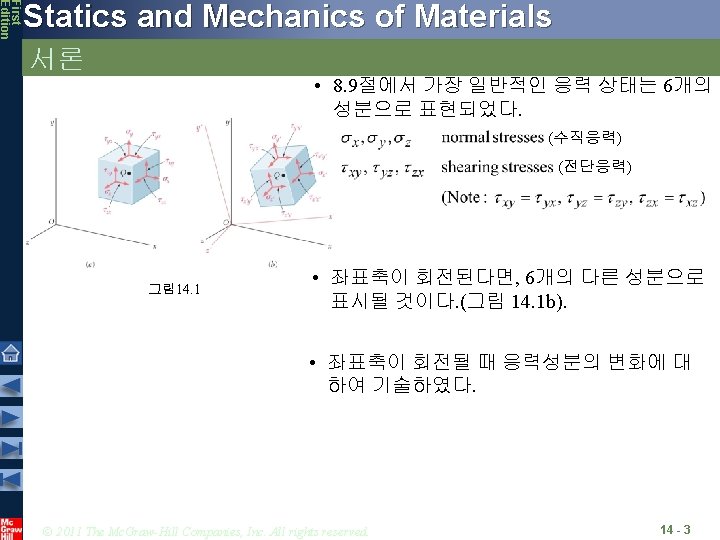

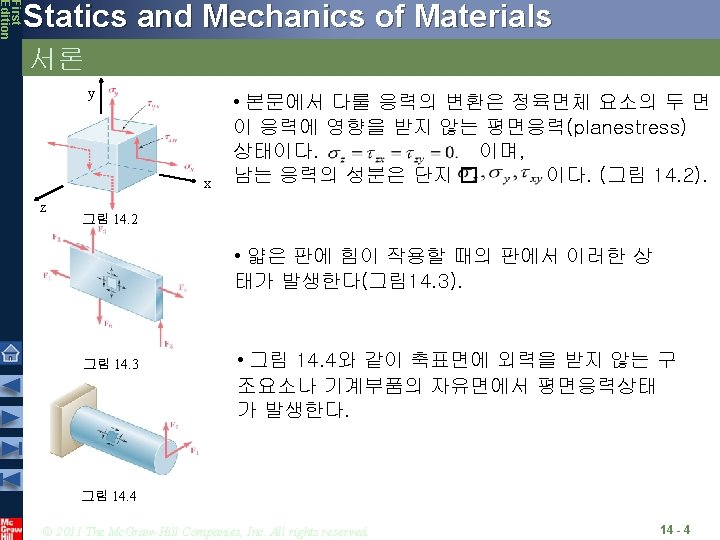

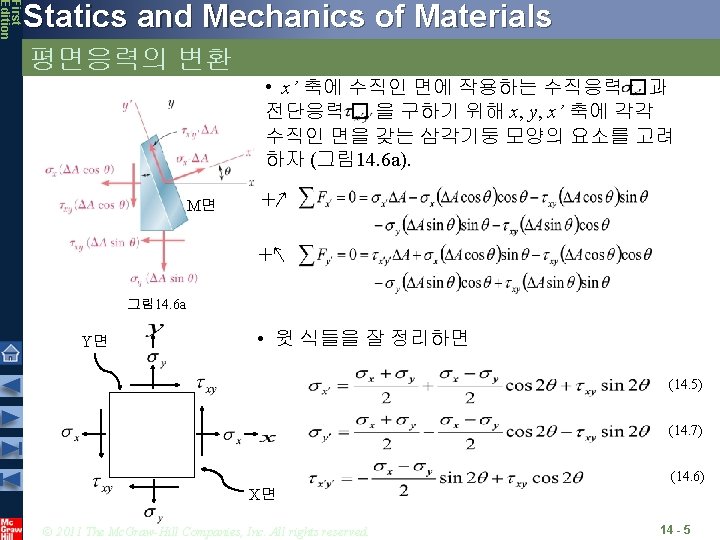

First Edition Statics and Mechanics of Materials 서론 y x z 평면응력상태 y x

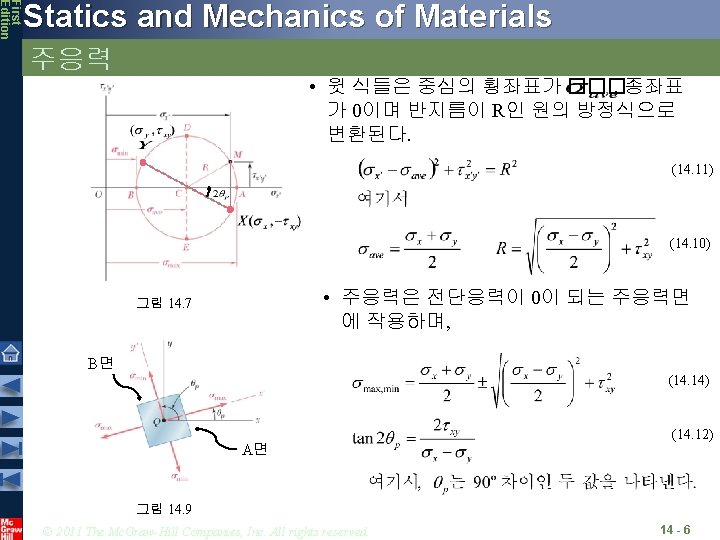

First Edition Statics and Mechanics of Materials 주응력 식(14. 11)에 대한 참고 일반적인 원의

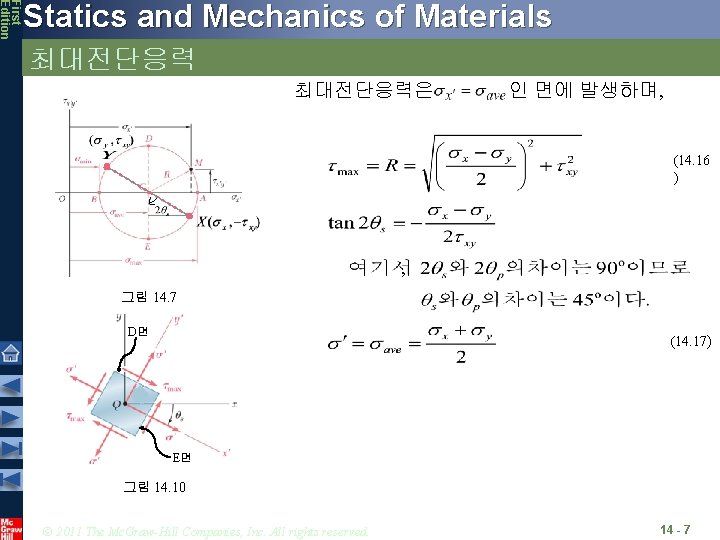

First Edition Statics and Mechanics of Materials 최대전단응력은 인 면에 발생하며, (14. 16 )

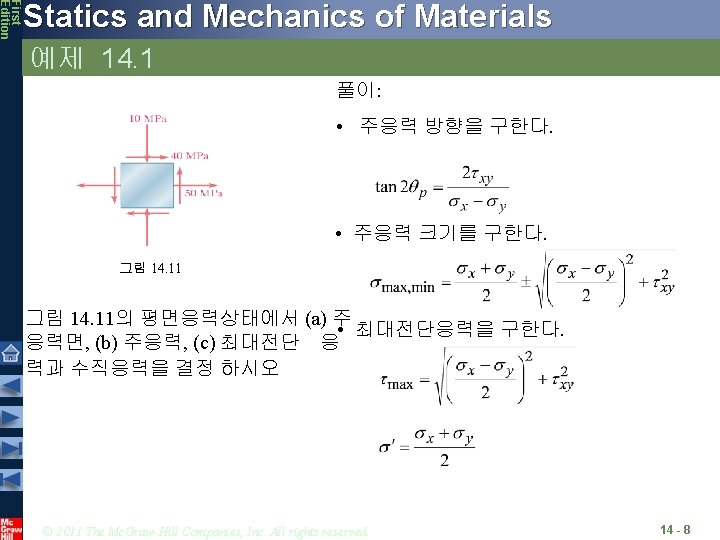

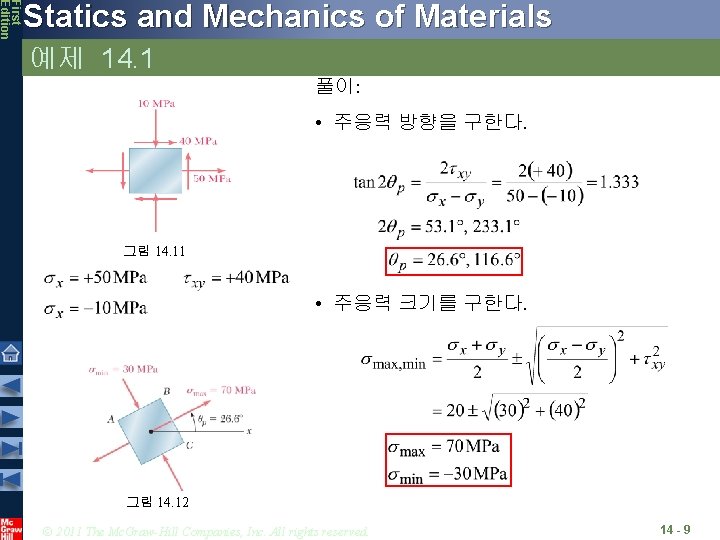

First Edition Statics and Mechanics of Materials 예제 14. 1 풀이: • 주응력 방향을

First Edition Statics and Mechanics of Materials 예제 14. 1 • 최대전단응력을 구한다. 그림

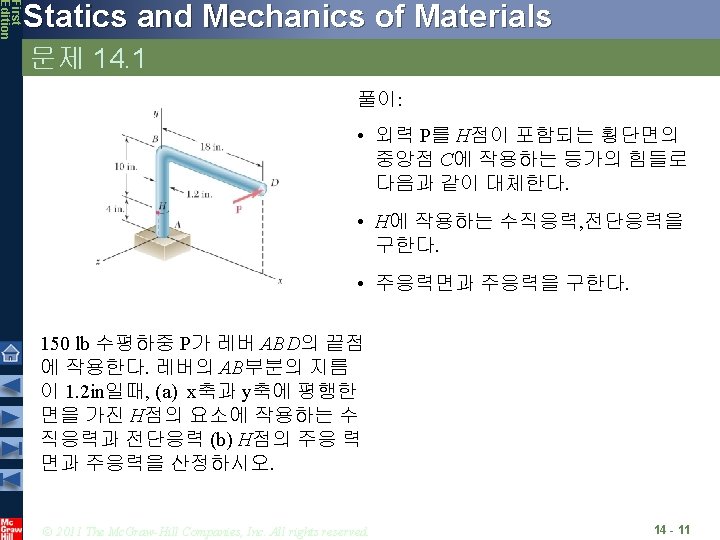

First Edition Statics and Mechanics of Materials 추가(문제 14. 1) ↶ ↷ © 2011

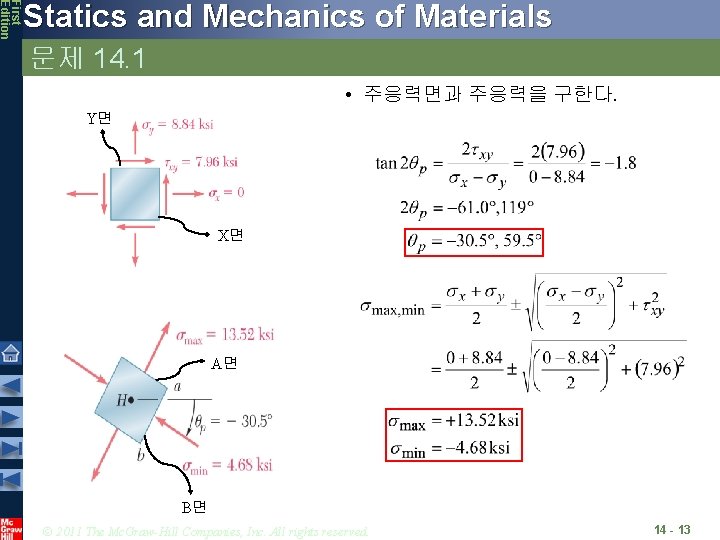

First Edition Statics and Mechanics of Materials 문제 14. 1 • 주응력면과 주응력을 구한다.

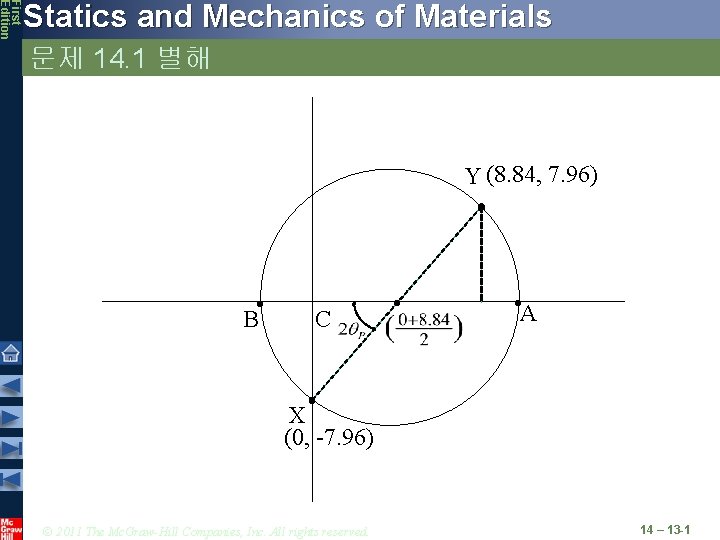

First Edition Statics and Mechanics of Materials 문제 14. 1 별해 Y (8. 84,

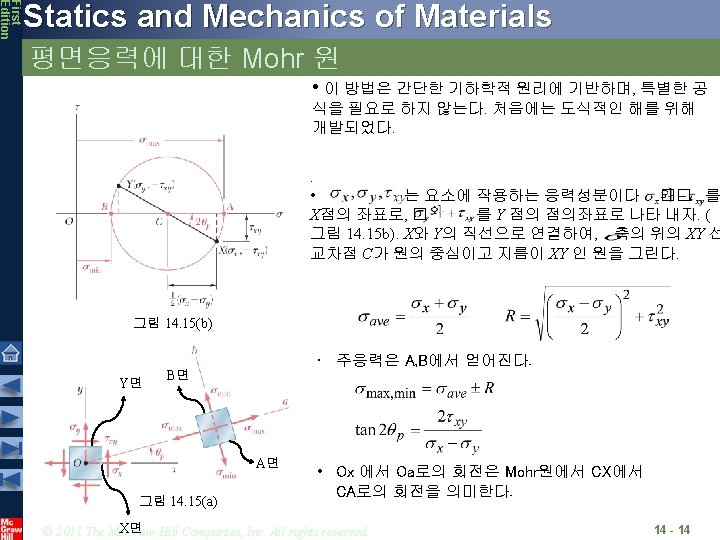

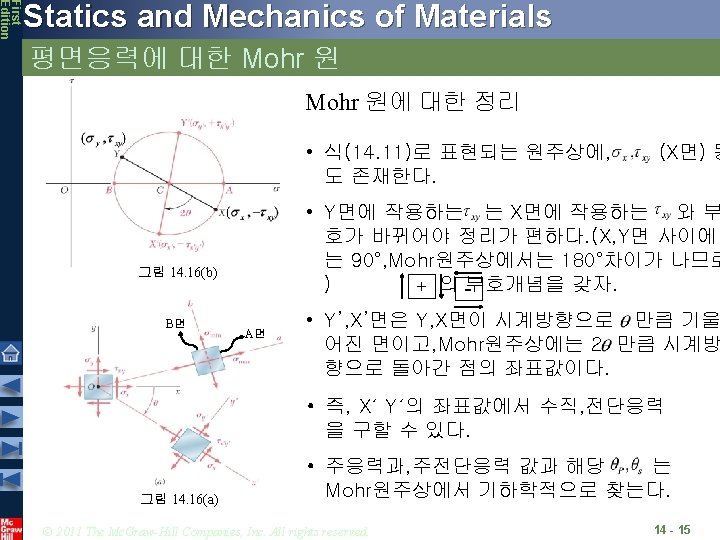

First Edition Statics and Mechanics of Materials 평면응력에 대한 Mohr 원 • 중심축하중에 대한

First Edition Statics and Mechanics of Materials 예제 14. 2 예제 14. 1과 같은

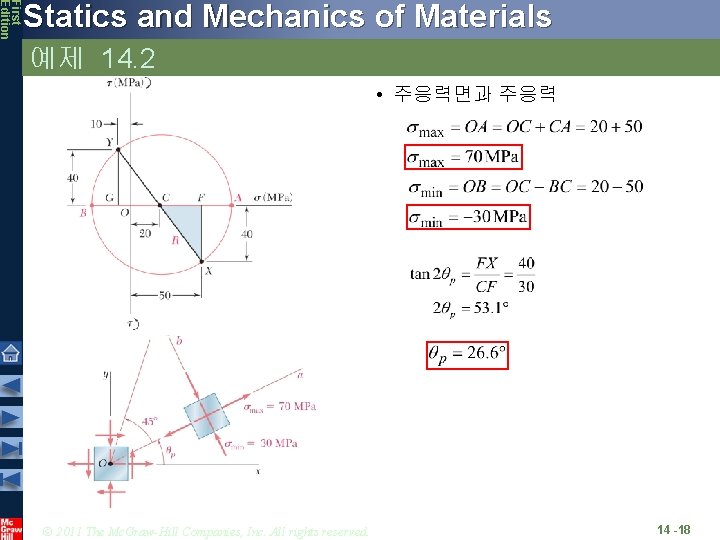

First Edition Statics and Mechanics of Materials 예제 14. 2 • 주응력면과 주응력 ©

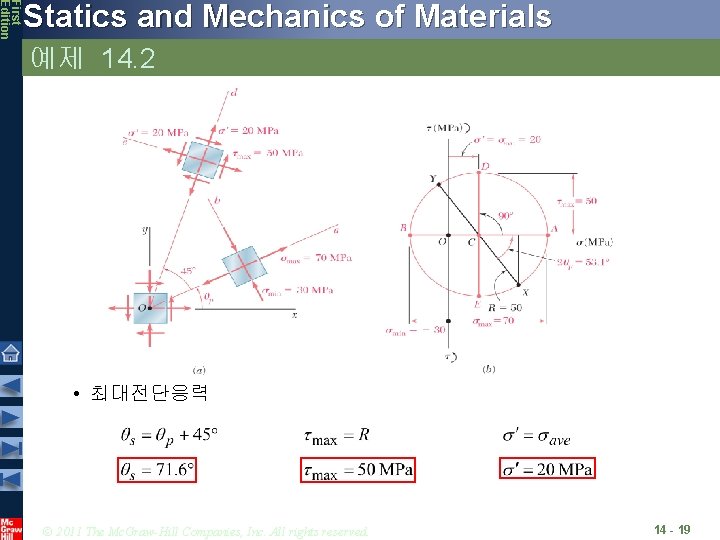

First Edition Statics and Mechanics of Materials 예제 14. 2 • 최대전단응력 © 2011

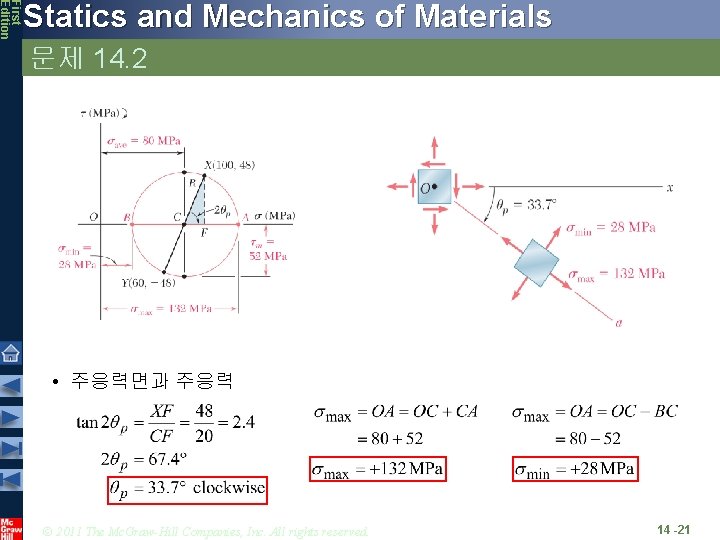

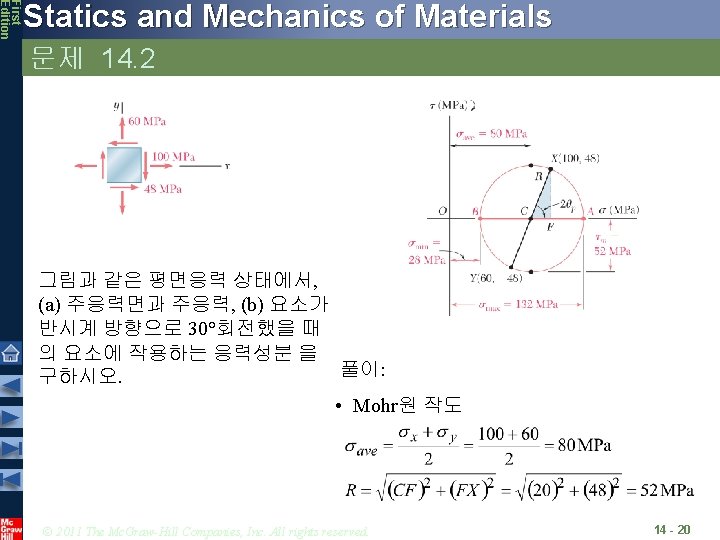

First Edition Statics and Mechanics of Materials 문제 14. 2 • 주응력면과 주응력 ©

First Edition Statics and Mechanics of Materials 문제 14. 2 30°�회전한 요소의 응력성분에 해당하는

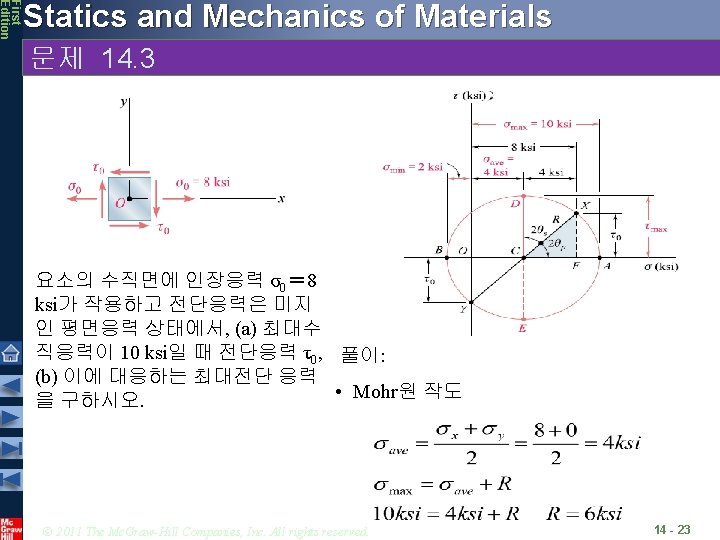

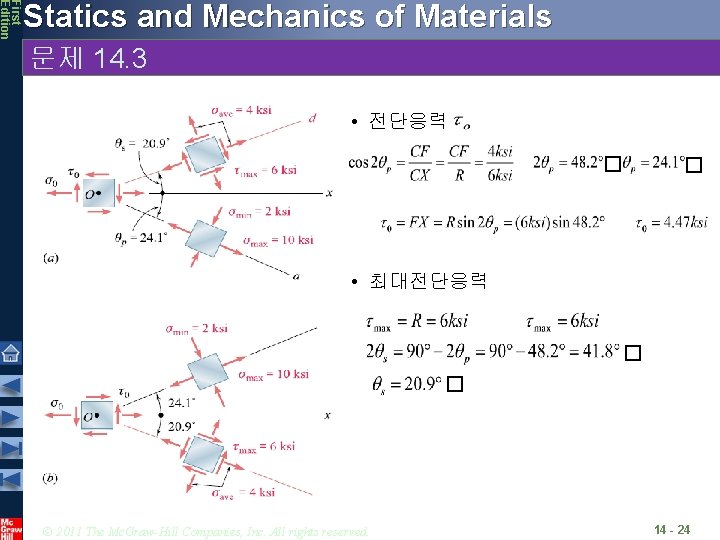

First Edition Statics and Mechanics of Materials 문제 14. 3 • 전단응력 � �

First Edition Statics and Mechanics of Materials 박벽 압력용기의 응력 • 그림 14. 24의

First Edition Statics and Mechanics of Materials Stresses in Thin-Walled 박벽 압력용기의 응력 Pressure

First Edition Statics and Mechanics of Materials 문제 14. 4 • 구형캡 • 탱크의

First Edition Statics and Mechanics of Materials 문제 14. 4 • 용접부의 응력 ©

Slides: 34

Download presentation

First Edition CHAPTER 1 4 Statics and Mechanics of Materials Ferdinand P. Beer E. Russell Johnston, Jr. John T. De. Wolf 응력의 변환 (Transformations of Stress and Strain) David M. Mazurek © 2011 The Mc. Graw-Hill Companies, Inc. All rights reserved.

First Edition Statics and Mechanics of Materials 소개 서론 평면응력의 변환 주응력 최대전단응력 예제 14. 1 문제 14. 1 평면응력에 대한 Mohr 원 예제 14. 2 문제 14. 2 박벽 압력용기의 응력 © 2011 The Mc. Graw-Hill Companies, Inc. All rights reserved. 14 - 2

First Edition Statics and Mechanics of Materials 주응력 식(14. 11)에 대한 참고 일반적인 원의 방정식 그렇다면 식 14. 11은 원의중심의 좌표값은 가 원호상의 어떤 좌표값이며 이라는 의미이다. © 2011 The Mc. Graw-Hill Companies, Inc. All rights reserved. 14 – 6 -1

First Edition Statics and Mechanics of Materials 예제 14. 2 예제 14. 1과 같은 평면응력상태 에 서, (a) Mohr 원을 작도하고, (b) 주응력, (c) 최대전단응력과 수직응 력을 구하시오. © 2011 The Mc. Graw-Hill Companies, Inc. All rights reserved. 풀이: • Mohr 원 작도 14 - 17

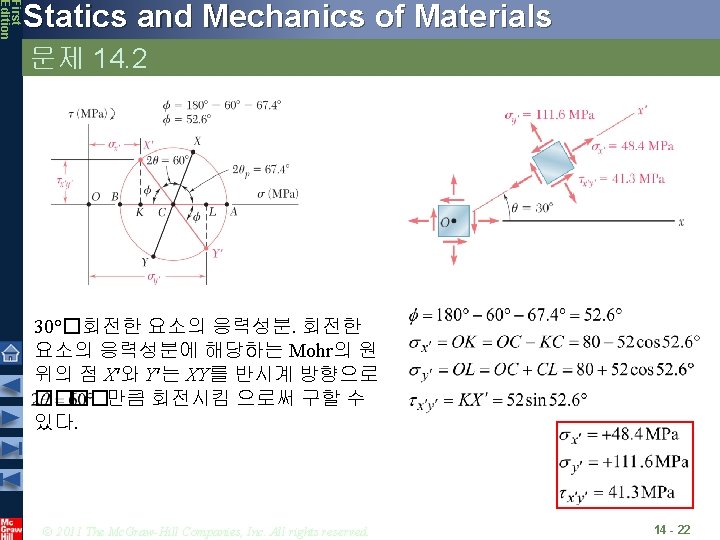

First Edition Statics and Mechanics of Materials 문제 14. 2 30°�회전한 요소의 응력성분에 해당하는 Mohr의 원 위의 점 X′와 Y′는 XY를 반시계 방향으로 ��만큼 회전시킴 으로써 구할 수 있다. © 2011 The Mc. Graw-Hill Companies, Inc. All rights reserved. 14 - 22

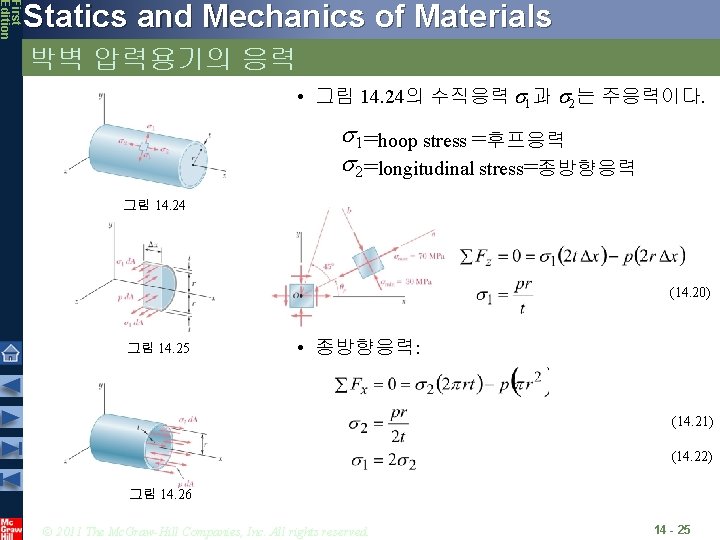

First Edition Statics and Mechanics of Materials 박벽 압력용기의 응력 • 그림 14. 24의 수직응력 s 1과 s 2는 주응력이다. s 1 =hoop stress =후프응력 s 2 =longitudinal stress=종방향응력 그림 14. 24 • Hoop stress: (14. 20) 그림 14. 25 • 종방향응력: (14. 21) (14. 22) 그림 14. 26 © 2011 The Mc. Graw-Hill Companies, Inc. All rights reserved. 14 - 25

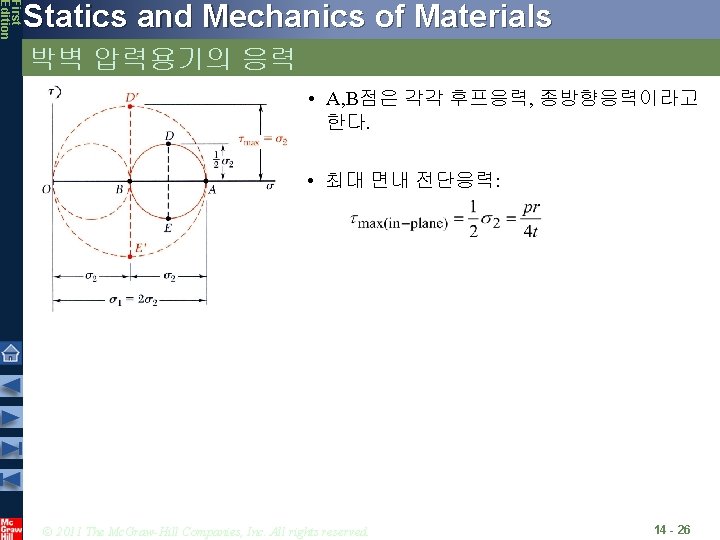

First Edition Statics and Mechanics of Materials Stresses in Thin-Walled 박벽 압력용기의 응력 Pressure Vessels • A, B점은 각각 후프응력, 종방향응력이라고 한다. • 최대 면내 전단응력: © 2011 The Mc. Graw-Hill Companies, Inc. All rights reserved. 14 - 26

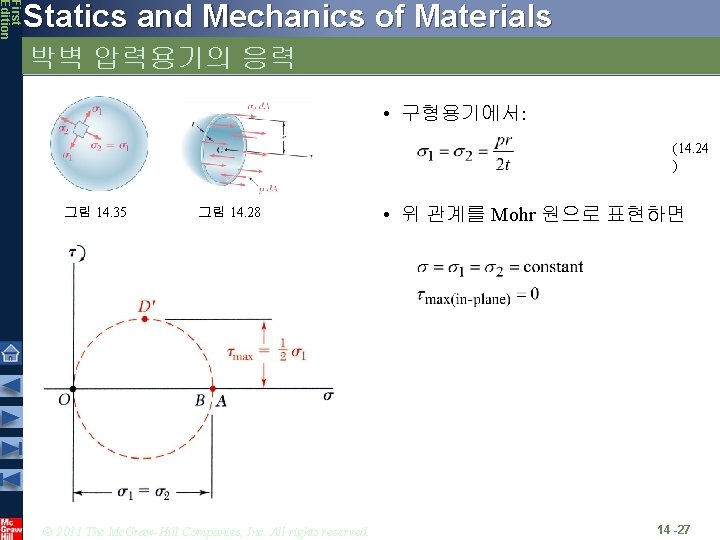

First Edition Statics and Mechanics of Materials Stresses in Thin-Walled 박벽 압력용기의 응력 Pressure Vessels • 구형용기에서: (14. 24 ) 그림 14. 35 그림 14. 28 © 2011 The Mc. Graw-Hill Companies, Inc. All rights reserved. • 위 관계를 Mohr 원으로 표현하면 14 -27
