FILTROS DELTA William Alcantara FILTROS DELTA FILTROS DELTA
- Slides: 33
FILTROS DELTA William Alcantara
FILTROS DELTA
FILTROS DELTA
FILTROS DELTA Conexões: l ¼" até 3" BSP ou NPT Construção: l Separador de água l Filtragem direta 3 µm l Coalescente 1 µm l Coalescente 0, 3 µm l Coalescente 0, 01 µm l Adsorção
FILTROS DELTA Aplicações específicas Utilização: Saida do compressor Derivações de linha
Separador de água DELTA
Separador de água DELTA A água deve ser o primeiro item a ser eliminado antes dos outros filtros Aplicação: Remover particulas de sujeira e água do ar.
Separador de água DELTA Princípio de funcionamento A água é eliminada pela força centrifuga pois entra em movimento espiral para dentro do filtro e é arremessada para as laterais. Cone Defletor

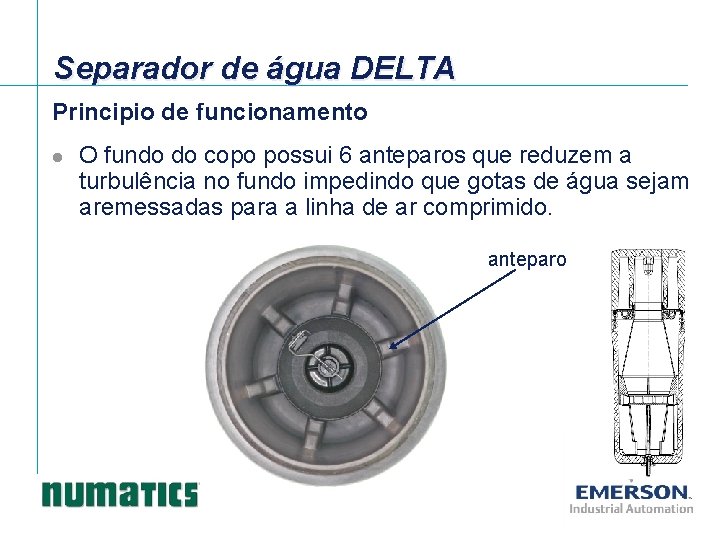

Separador de água DELTA Principio de funcionamento l O fundo do copo possui 6 anteparos que reduzem a turbulência no fundo impedindo que gotas de água sejam aremessadas para a linha de ar comprimido. anteparo
Separador de água DELTA Eliminação l 96% de água a 6 bar. l 48% de água a 3 bar Manutenção l Praticamente nenhuma. Recomendase apenas uma limpeza periódica nas partes móveis e dreno.
Separador de água DELTA Aplicação em fábrica de açucar
Filtro série DELTA
Filtro série DELTA O que é um filtro de particulas ? l Um filtro que tem como função eliminação de particulas através de um elemento filtrante simples. (para grandes particulados) – Pode ser Nylon , Latão etc. O que é um filtro coalescente l ? Um elemento filtrante com varios materiais intercalados. (para pequenos particulados) – Fibra de vidro , fibras metálicas , nylon etc. . .

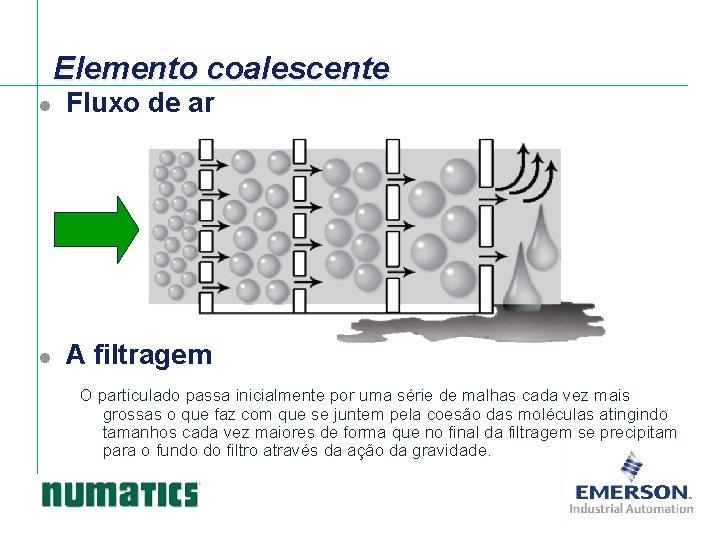

Elemento coalescente l Fluxo de ar Air l A filtragem O particulado passa inicialmente por uma série de malhas cada vez mais grossas o que faz com que se juntem pela coesão das moléculas atingindo tamanhos cada vez maiores de forma que no final da filtragem se precipitam para o fundo do filtro através da ação da gravidade.

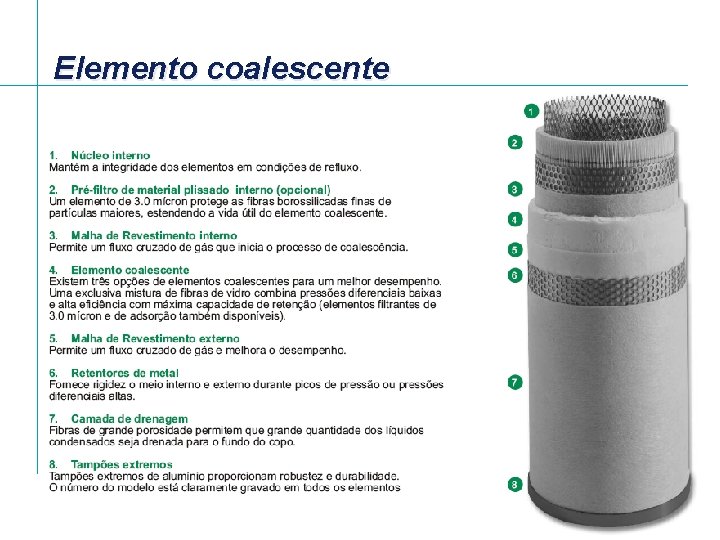

Elemento coalescente
Filtro série DELTA l Diferença entre filtragem de particulas e coalescente Particulas Filtragem de fora para dentro Coalescente Filtragem de dentro para fora

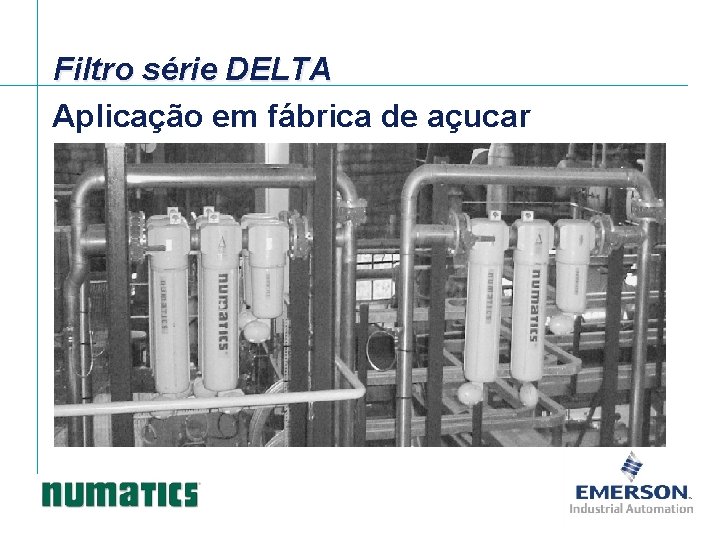

Filtro série DELTA Aplicação em fábrica de açucar
Filtro série DELTA Aplicação em indústria siderurgica
Filtro série DELTA Aplicação em automobilística
Filtro de adsorção DELTA O filtro de adsorção com carvão ativado é particularmente indicado para eliminação de umidade após as etapas de filtragem com elementos coalescentes. A troca do elemento depende do teor de umidade que existe na linha. Normalmente fica entre 3 a 6 meses de uso.

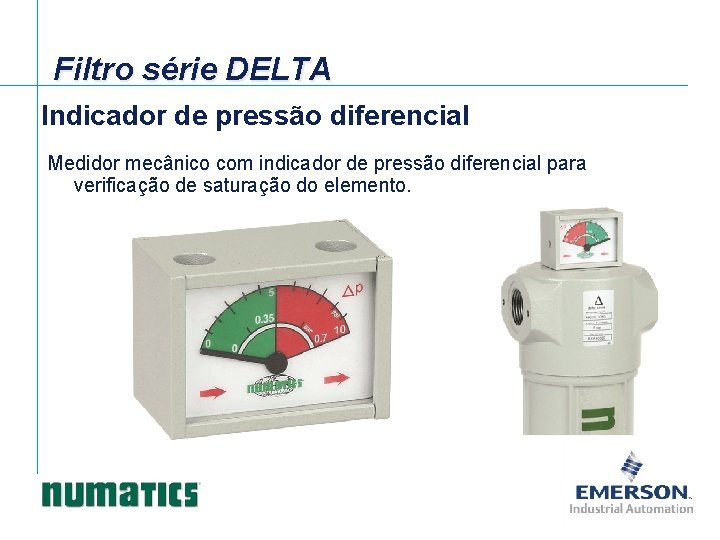

Filtro série DELTA Indicador de pressão diferencial Medidor mecânico com indicador de pressão diferencial para verificação de saturação do elemento.

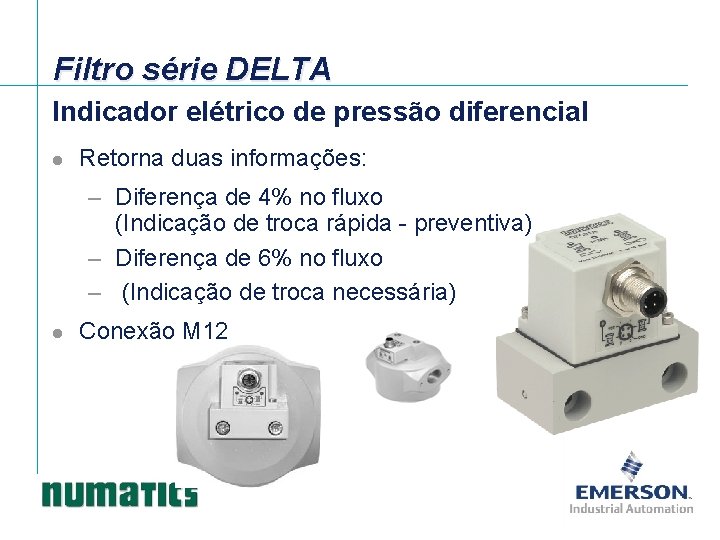

Filtro série DELTA Indicador elétrico de pressão diferencial l Retorna duas informações: – Diferença de 4% no fluxo (Indicação de troca rápida - preventiva) – Diferença de 6% no fluxo – (Indicação de troca necessária) l Conexão M 12
Filtro série DELTA Dreno manual Dreno automático
Filtro série DELTA Dados de vazão - Separador de água (100 psi – ΔP 0, 75 psi)

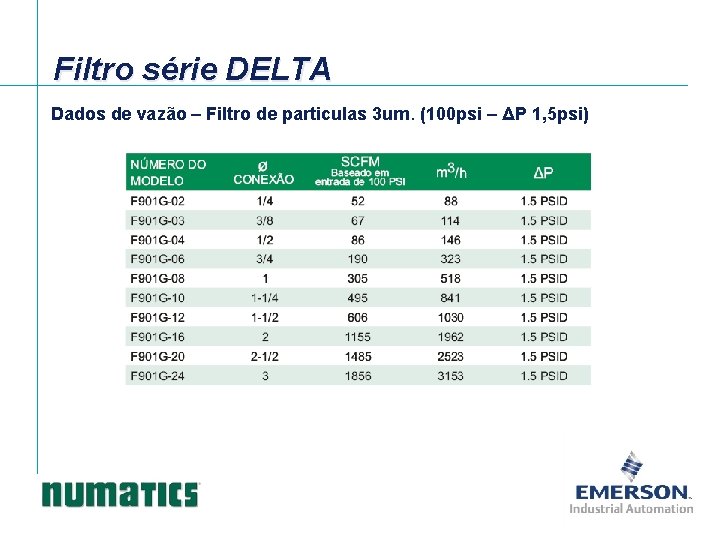

Filtro série DELTA Dados de vazão – Filtro de particulas 3 um. (100 psi – ΔP 1, 5 psi)
Filtro série DELTA Dados de vazão – Filtro coalescente 0, 3 um. (100 psi – ΔP 1, 5 psi)
Filtro série DELTA Dados de vazão – Filtro de adsorção (100 psi – ΔP 1, 5 psi)
Filtro série DELTA
Filtro série DELTA
Tabela de aplicações l X separador de água D elemento coalescente 0, 3 um l G elemento 3 um E elemento coalescente 0, 01 um l H elemento coalescente 1 um F filtro de adsorção
Tabela de aplicações l X separador de água D elemento coalescente 0, 3 um l G elemento 3 um E elemento coalescente 0, 01 um l H elemento coalescente 1 um F filtro de adsorção
Kits de reparo
Case de demonstração
