FILTRACIN PROCESO QUE CONSISTE EN REMOVER SOLIDOS SUSPENDIDOS

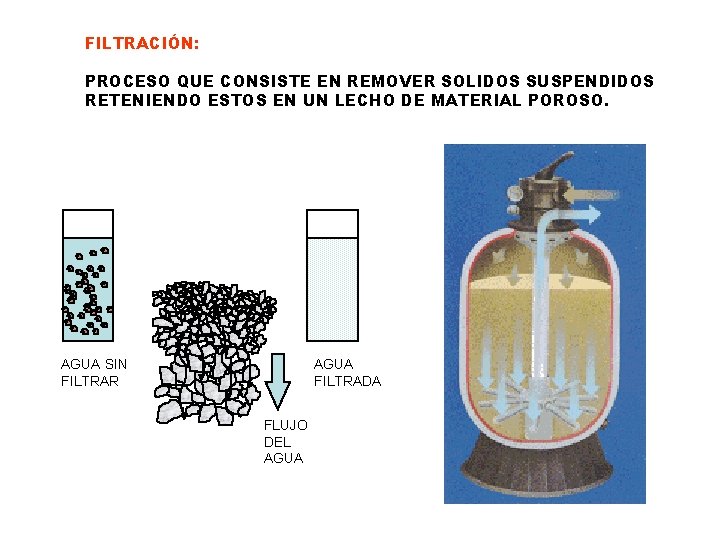

FILTRACIÓN: PROCESO QUE CONSISTE EN REMOVER SOLIDOS SUSPENDIDOS RETENIENDO ESTOS EN UN LECHO DE MATERIAL POROSO. AGUA SIN FILTRAR AGUA FILTRADA FLUJO DEL AGUA

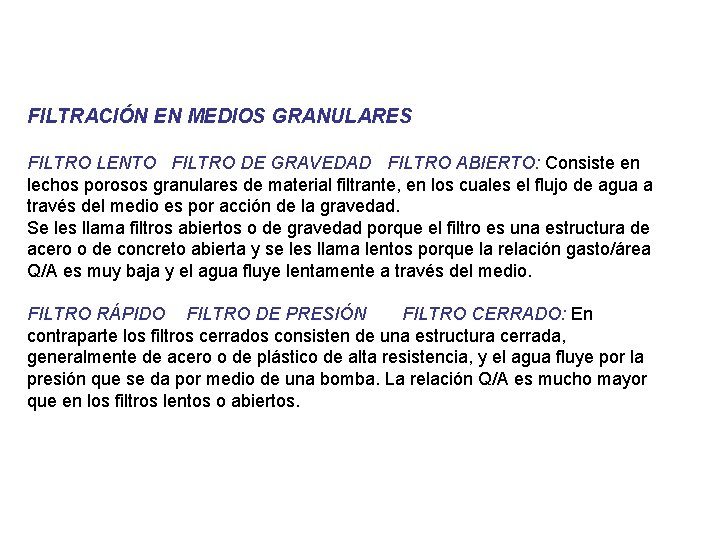

FILTRACIÓN EN MEDIOS GRANULARES FILTRO LENTO FILTRO DE GRAVEDAD FILTRO ABIERTO: Consiste en lechos porosos granulares de material filtrante, en los cuales el flujo de agua a través del medio es por acción de la gravedad. Se les llama filtros abiertos o de gravedad porque el filtro es una estructura de acero o de concreto abierta y se les llama lentos porque la relación gasto/área Q/A es muy baja y el agua fluye lentamente a través del medio. FILTRO RÁPIDO FILTRO DE PRESIÓN FILTRO CERRADO: En contraparte los filtros cerrados consisten de una estructura cerrada, generalmente de acero o de plástico de alta resistencia, y el agua fluye por la presión que se da por medio de una bomba. La relación Q/A es mucho mayor que en los filtros lentos o abiertos.

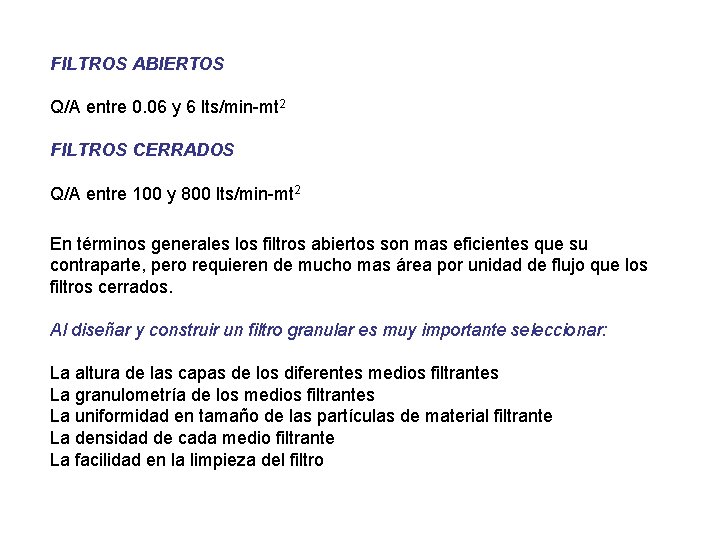

FILTROS ABIERTOS Q/A entre 0. 06 y 6 lts/min-mt 2 FILTROS CERRADOS Q/A entre 100 y 800 lts/min-mt 2 En términos generales los filtros abiertos son mas eficientes que su contraparte, pero requieren de mucho mas área por unidad de flujo que los filtros cerrados. Al diseñar y construir un filtro granular es muy importante seleccionar: La altura de las capas de los diferentes medios filtrantes La granulometría de los medios filtrantes La uniformidad en tamaño de las partículas de material filtrante La densidad de cada medio filtrante La facilidad en la limpieza del filtro

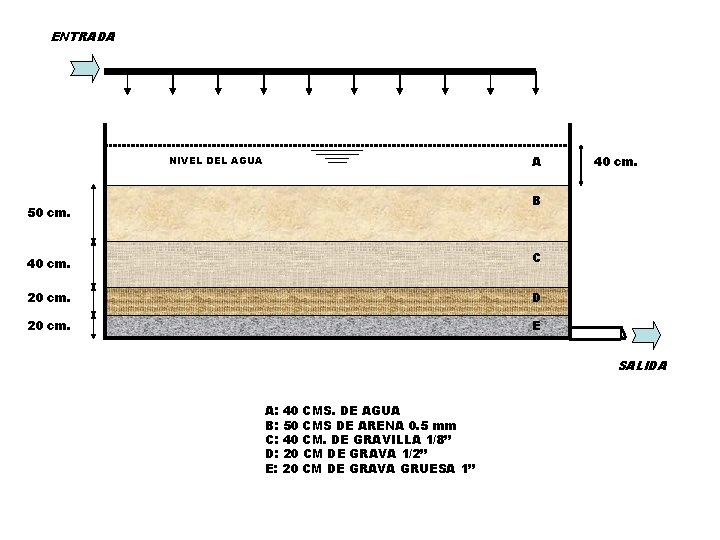

ENTRADA A NIVEL DEL AGUA 40 cm. B 50 cm. 40 cm. C 20 cm. D 20 cm. E SALIDA A: 40 CMS. DE AGUA B: 50 CMS DE ARENA 0. 5 mm C: 40 CM. DE GRAVILLA 1/8” D: 20 CM DE GRAVA 1/2” E: 20 CM DE GRAVA GRUESA 1”

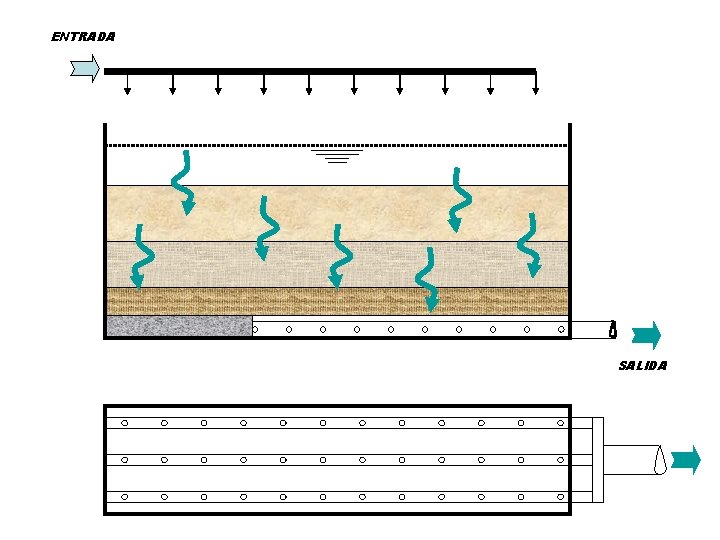

ENTRADA SALIDA

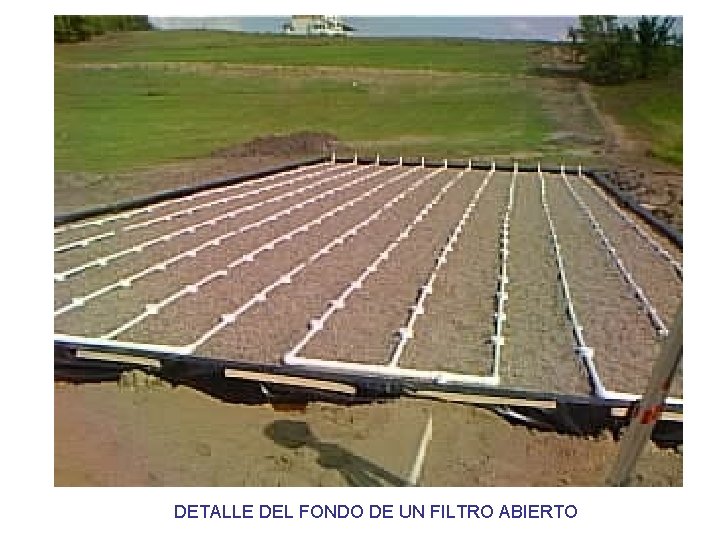

DETALLE DEL FONDO DE UN FILTRO ABIERTO

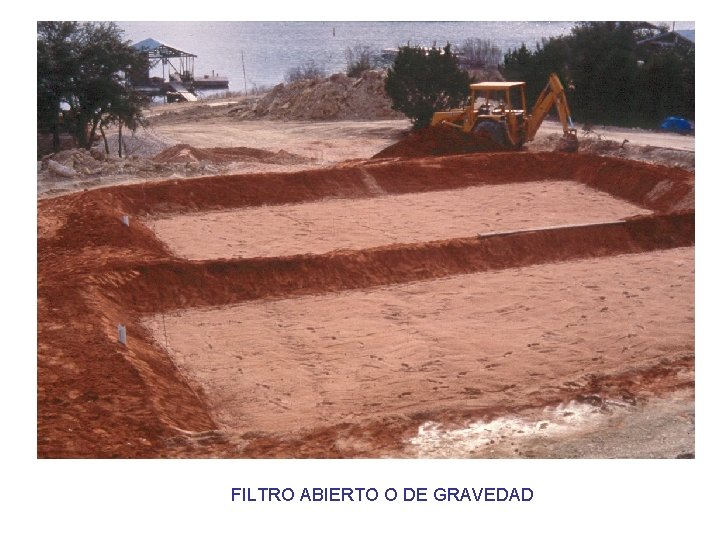

FILTRO ABIERTO O DE GRAVEDAD

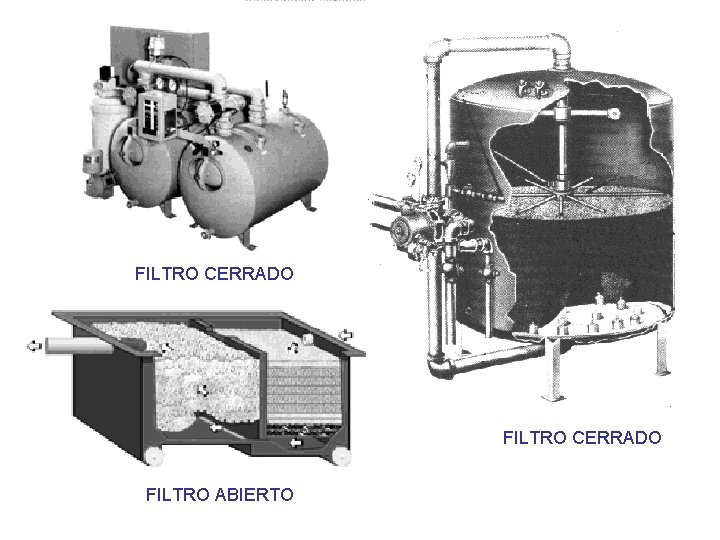

FILTRO CERRADO FILTRO ABIERTO

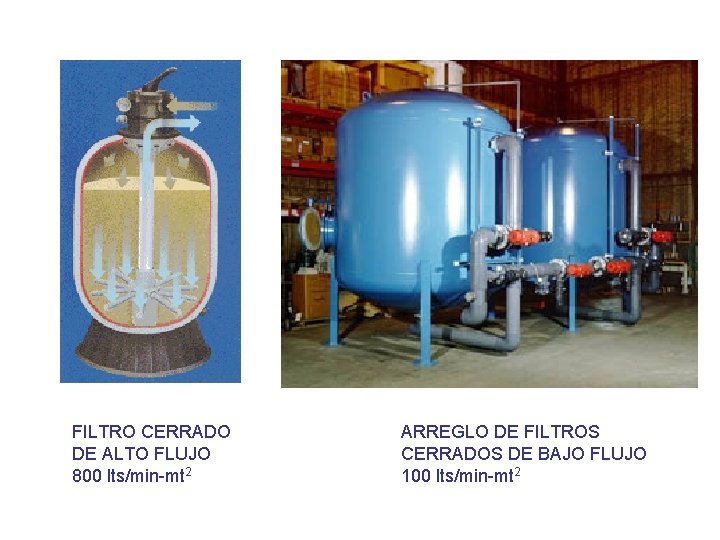

FILTRO CERRADO DE ALTO FLUJO 800 lts/min-mt 2 ARREGLO DE FILTROS CERRADOS DE BAJO FLUJO 100 lts/min-mt 2

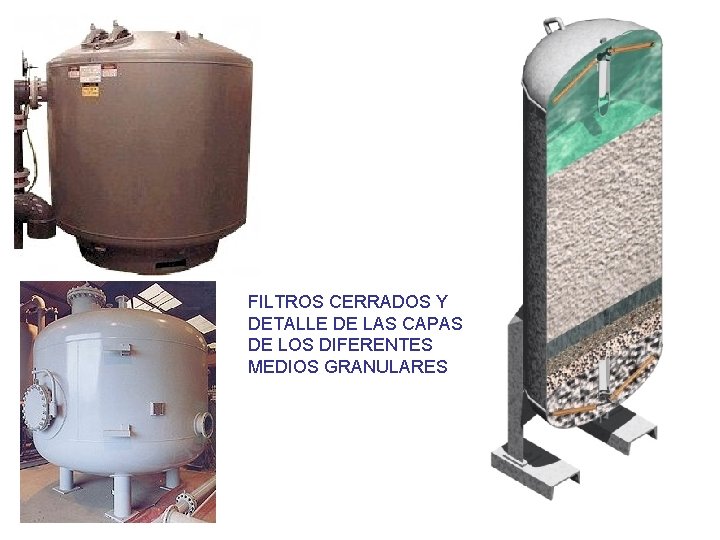

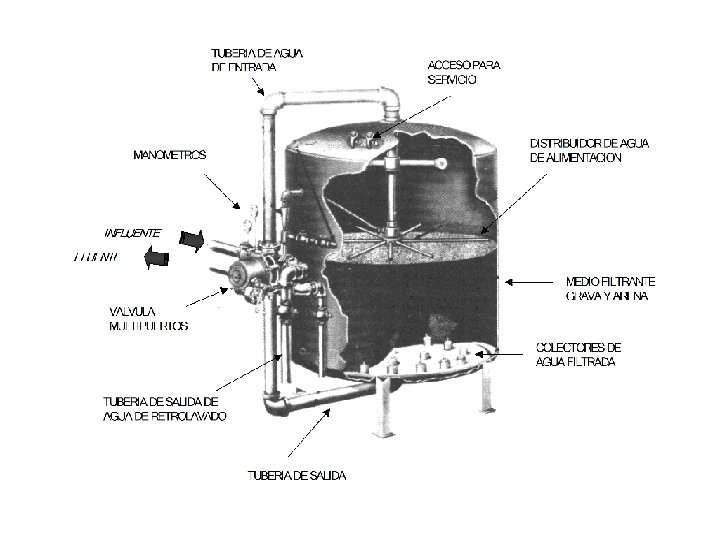

FILTROS CERRADOS Y DETALLE DE LAS CAPAS DE LOS DIFERENTES MEDIOS GRANULARES

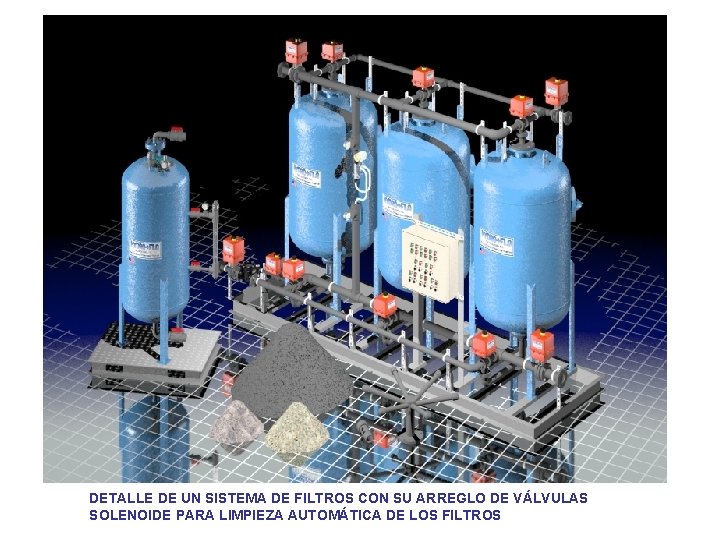

DETALLE DE UN SISTEMA DE FILTROS CON SU ARREGLO DE VÁLVULAS SOLENOIDE PARA LIMPIEZA AUTOMÁTICA DE LOS FILTROS

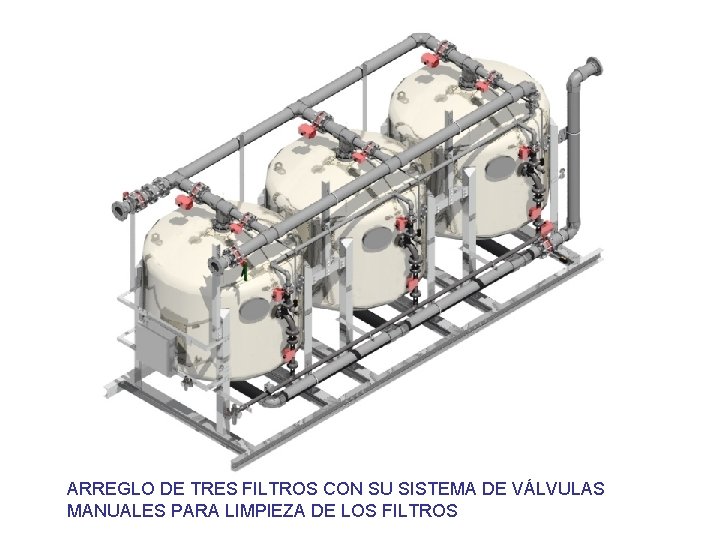

ARREGLO DE TRES FILTROS CON SU SISTEMA DE VÁLVULAS MANUALES PARA LIMPIEZA DE LOS FILTROS

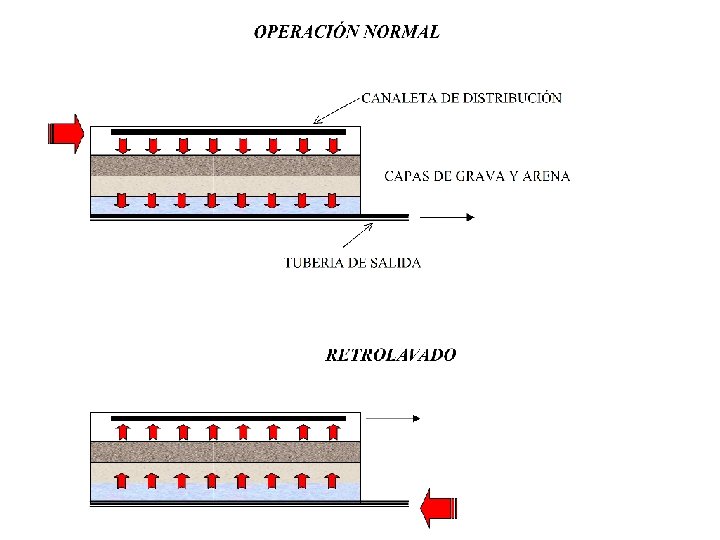

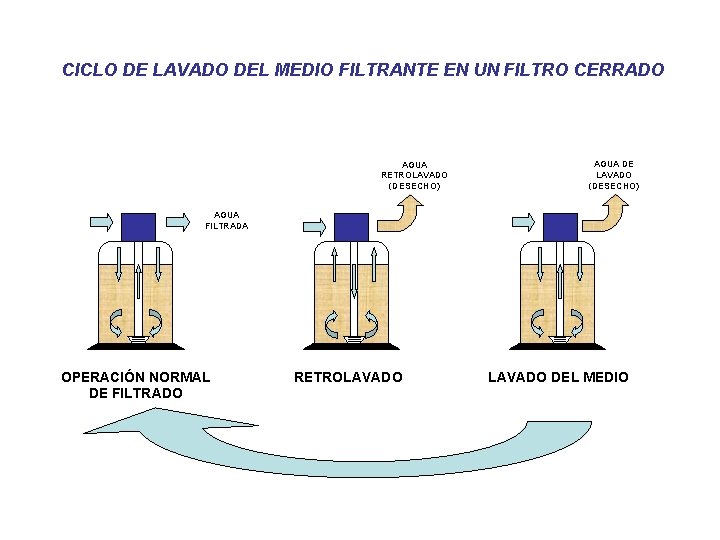

CICLO DE LAVADO DEL MEDIO FILTRANTE EN UN FILTRO CERRADO AGUA RETROLAVADO (DESECHO) AGUA DE LAVADO (DESECHO) AGUA FILTRADA OPERACIÓN NORMAL DE FILTRADO RETROLAVADO DEL MEDIO

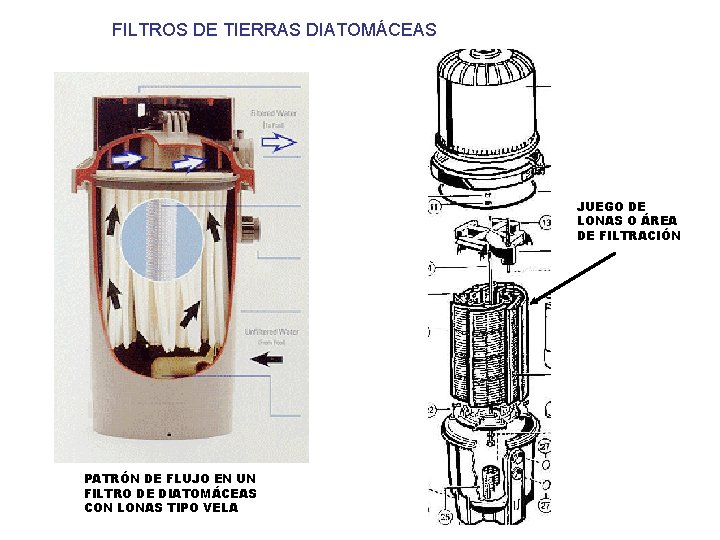

FILTROS DE TIERRAS DIATOMÁCEAS JUEGO DE LONAS O ÁREA DE FILTRACIÓN PATRÓN DE FLUJO EN UN FILTRO DE DIATOMÁCEAS CON LONAS TIPO VELA

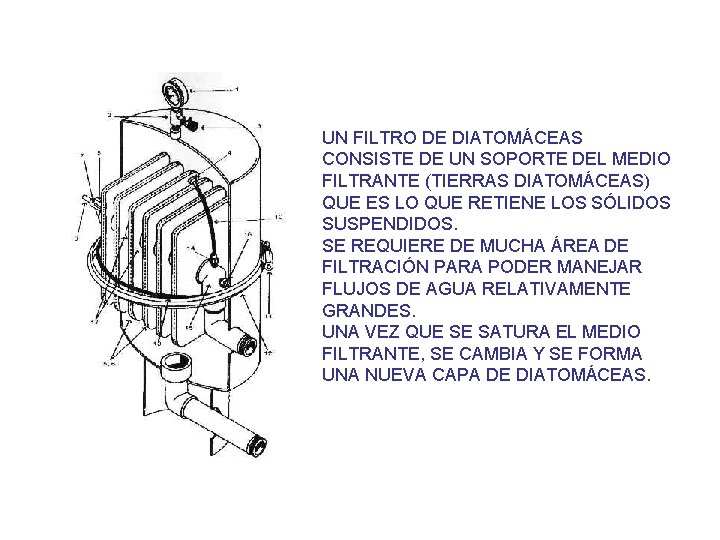

UN FILTRO DE DIATOMÁCEAS CONSISTE DE UN SOPORTE DEL MEDIO FILTRANTE (TIERRAS DIATOMÁCEAS) QUE ES LO QUE RETIENE LOS SÓLIDOS SUSPENDIDOS. SE REQUIERE DE MUCHA ÁREA DE FILTRACIÓN PARA PODER MANEJAR FLUJOS DE AGUA RELATIVAMENTE GRANDES. UNA VEZ QUE SE SATURA EL MEDIO FILTRANTE, SE CAMBIA Y SE FORMA UNA NUEVA CAPA DE DIATOMÁCEAS.

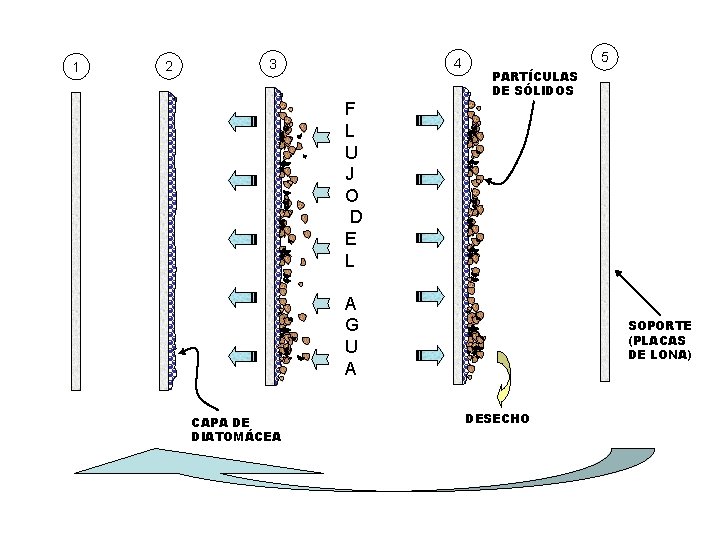

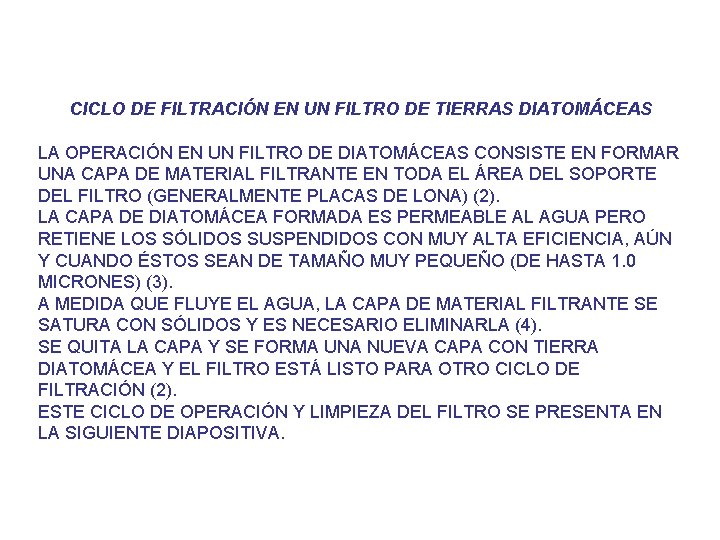

CICLO DE FILTRACIÓN EN UN FILTRO DE TIERRAS DIATOMÁCEAS LA OPERACIÓN EN UN FILTRO DE DIATOMÁCEAS CONSISTE EN FORMAR UNA CAPA DE MATERIAL FILTRANTE EN TODA EL ÁREA DEL SOPORTE DEL FILTRO (GENERALMENTE PLACAS DE LONA) (2). LA CAPA DE DIATOMÁCEA FORMADA ES PERMEABLE AL AGUA PERO RETIENE LOS SÓLIDOS SUSPENDIDOS CON MUY ALTA EFICIENCIA, AÚN Y CUANDO ÉSTOS SEAN DE TAMAÑO MUY PEQUEÑO (DE HASTA 1. 0 MICRONES) (3). A MEDIDA QUE FLUYE EL AGUA, LA CAPA DE MATERIAL FILTRANTE SE SATURA CON SÓLIDOS Y ES NECESARIO ELIMINARLA (4). SE QUITA LA CAPA Y SE FORMA UNA NUEVA CAPA CON TIERRA DIATOMÁCEA Y EL FILTRO ESTÁ LISTO PARA OTRO CICLO DE FILTRACIÓN (2). ESTE CICLO DE OPERACIÓN Y LIMPIEZA DEL FILTRO SE PRESENTA EN LA SIGUIENTE DIAPOSITIVA.

1 2 4 3 5 PARTÍCULAS DE SÓLIDOS F L U J O D E L A G U A CAPA DE DIATOMÁCEA SOPORTE (PLACAS DE LONA) DESECHO
