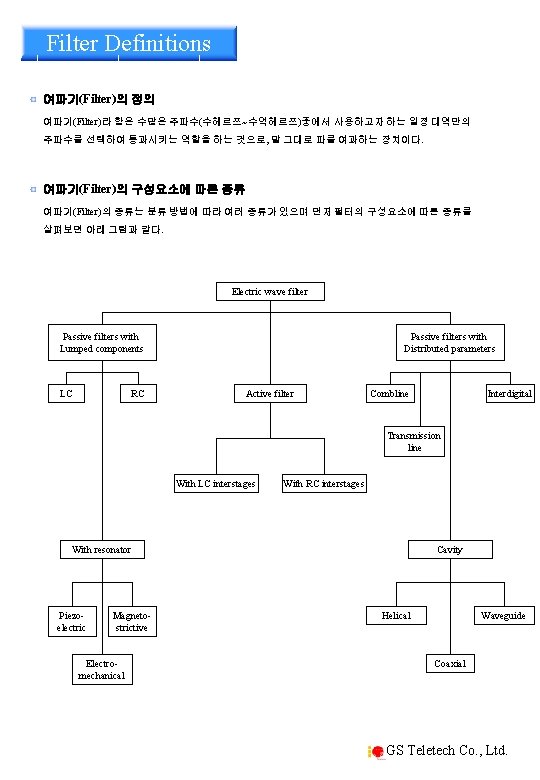

Filter Definitions 여파기(Filter)의 정의 여파기(Filter)라 함은 수많은 주파수(수헤르쯔~수억헤르쯔)중에서 사용하고자 하는 일정 대역만의 주파수를 선택하여 통과시키는 역할을 하는 것으로, 말 그대로 파를 여과하는 장치이다. 여파기(Filter)의 구성요소에 따른 종류 여파기(Filter)의 종류는 분류 방법에 따라 여러 종류가 있으며 먼저 필터의 구성요소에 따른 종류를 살펴보면 아래 그림과 같다. Electric wave filter Passive filters with Lumped components LC RC Passive filters with Distributed parameters Active filter Combline Interdigital Transmission line With LC interstages With RC interstages With resonator Piezoelectric Magnetostrictive Electromechanical Cavity Helical Waveguide Coaxial GS Teletech Co. , Ltd.

Filter Definitions 여파기(Filter)의 주파수 응답특성에 따른 종류 여파기(Filter)의 주파수 응답 특성에 따른 종류는 다음과 같다. 1. Low Pass Filter 아래 그림과 같이 일정대역 이하의 주파수만 통과시키는 필터. Atten Passband Stopband Transition Freq. Cut off Passband Cut off transiton band Freq. Stopband 2. High Pass Filter 아래 그림과 같이 일정대역 이상의 주파수만 통과시키는 필터. Atten Stopband Transition Freq. Cut off Stopband Cut off transiton band Freq. Passband GS Teletech Co. , Ltd.

Filter Definitions 3. Band Pass Filter 아래 그림과 같이 일정대역 주파수만(f 1~f 2) 통과시키는 필터. Atten f 1 Freq. f 2 Freq. Stopband f 1 Passband f 2 Stopband 4. Band Reject Filter 아래 그림과 같이 일정대역 주파수만(f 1~f 2) 통과시키지 않는 필터. Atten f 1 Freq. f 2 Freq. Passband Stopband Passband GS Teletech Co. , Ltd.

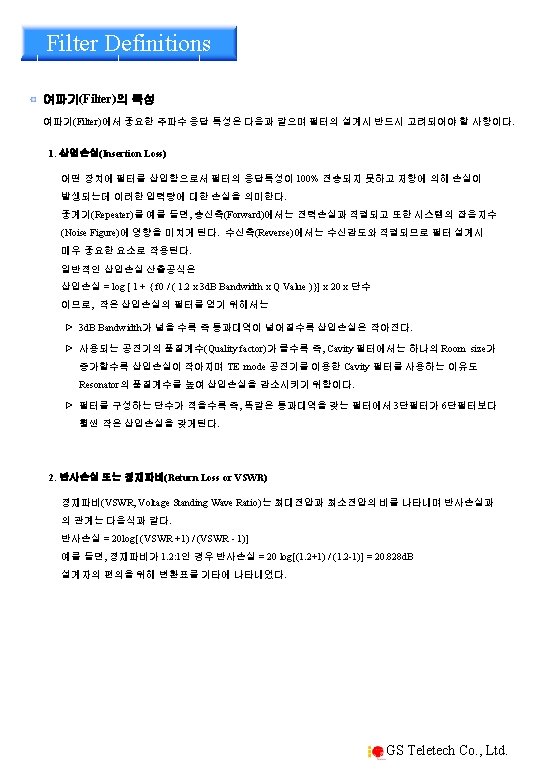

Filter Definitions 기타 1. 삽입손실과 정재파비 전환표 VSWR 1. 00: 1 1. 01: 1 1. 02: 1 1. 03: 1 1. 04: 1 1. 05: 1 1. 06: 1 1. 07: 1 1. 08: 1 1. 09: 1 1. 10: 1 1. 15: 1 1. 20: 1 1. 25: 1 1. 30: 1 1. 35: 1 1. 40: 1 1. 45: 1 1. 50: 1 1. 60: 1 1. 70: 1 1. 80: 1 1. 90: 1 2. 00: 1 2. 50: 1 3. 00: 1 3. 50: 1 4. 00: 1 4. 50: 1 5. 00: 1 6. 00: 1 7. 00: 1 8. 00: 1 9. 00: 1 10. 00: 1 Return Loss (d. B) 46. 02 40. 09 36. 60 34. 15 32. 25 30. 72 29. 42 28. 29 27. 31 26. 45 23. 12 20. 83 19. 09 17. 70 16. 54 15. 56 14. 72 13. 98 12. 74 11. 73 10. 88 10. 16 9. 54 7. 36 6. 02 5. 11 4. 44 3. 96 3. 52 2. 92 2. 50 2. 18 1. 93 1. 74 2. Power 전환표 d. Bm = (m. W) d. Bm = (W) -20 -19 -18 -17 -16 -15 -14 -13 -12 -11 -10 -9 -8 -7 -6 -5 -4 -3 -2 -1 0 +1 +2 +3 +4 +5 +6 +7 +8 +9 +10 +11 +12 +13 +14 +15 +16 +17 +18 +19 +20 = = = = = = = = = = = . 010. 012. 016. 020. 025. 032. 040. 050. 063. 079. 100. 130. 160. 200. 250. 316. 398. 501. 630. 794 1. 00 1. 25 1. 58 2. 00 2. 51 3. 16 3. 98 5. 01 6. 30 7. 94 10. 0 12. 6 15. 8 19. 9 25. 1 31. 6 39. 8 50. 1 63. 1 79. 4 100 +21 +22 +23 +24 +25 +26 +27 +28 +29 +30 +31 +32 +33 +34 +35 +36 +37 +38 +39 +40 +41 +42 +43 +44 +45 +46 +47 +48 +49 +50 +51 +52 +53 +54 +55 +56 +57 +58 +59 +60 = = = = = = = = = = . 120. 159. 200. 251. 316. 398. 501. 631. 794 1. 00 1. 26 1. 59 2. 00 2. 55 3. 16 3. 98 5. 01 6. 31 7. 94 10. 0 12. 6 15. 8 20. 0 25. 1 31. 6 39. 8 50. 1 63. 1 79. 4 100 126 158 200 251 316 398 501 631 794 1000 d. Bm/10 W = [ 10 / 1000 ] d. Bm = 10 log (W x 1000) GS Teletech Co. , Ltd.

Filter Definitions 3. 마이크로웨이브 주파수 대역 MHz Frequency GHz 500 -1, 000 1 -2 2 -4 4 -8 8 -12. 4 -18 18 -26. 5 -40 Microwave Band Designation VHF L S C X Ku K Ka Cellular PCS 주파수 사용현황 824 -849/ 1. 75 -1. 78/ 869 -894 1. 84 -1. 87 4. 필터 선택 20 10 Bandwidth Percent 4 2 1 0. 4 0. 2 0. 1 0. 04 0. 02 0. 01 0. 1 k. Hz Freq. 10 k. Hz 100 k. Hz 1 MHz 100 MHz 1 GHz 100 GHz LC Filter Crystal Filter Herical Coaxial Waveguide GS Teletech Co. , Ltd.
