Filetages et taraudages Filetage Diamètre nominal Pas Différents filets Filet métrique Autres filets Représentation des vis Vis en vue extérieure Vis en coupe Représentation des écrous Ecrou en coupe Ecrou en vue extérieure Vis et écrous en bout En vue extérieure et en coupe 1/9

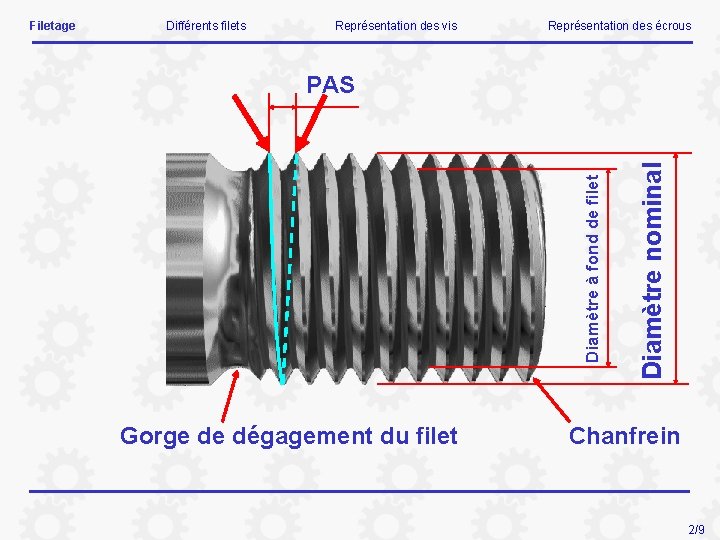

Différents filets Représentation des vis Représentation des écrous Gorge de dégagement du filet Diamètre nominal PAS Diamètre à fond de filet Filetage Chanfrein 2/9

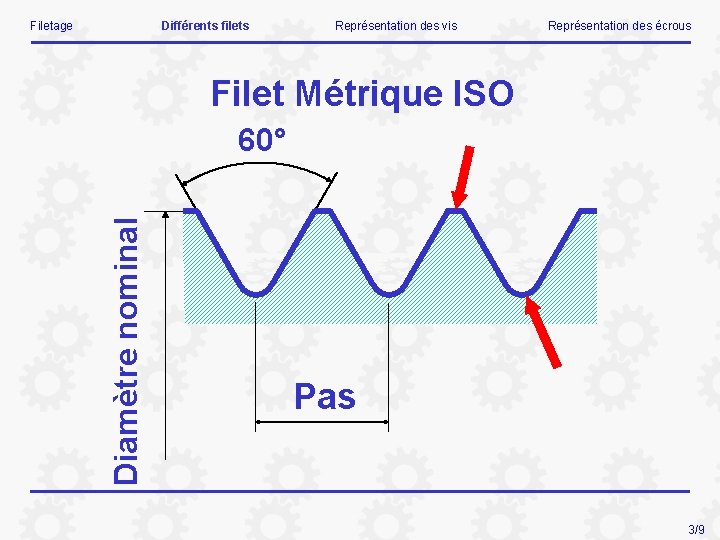

Filetage Différents filets Représentation des vis Représentation des écrous Filet Métrique ISO Diamètre nominal 60° Pas 3/9

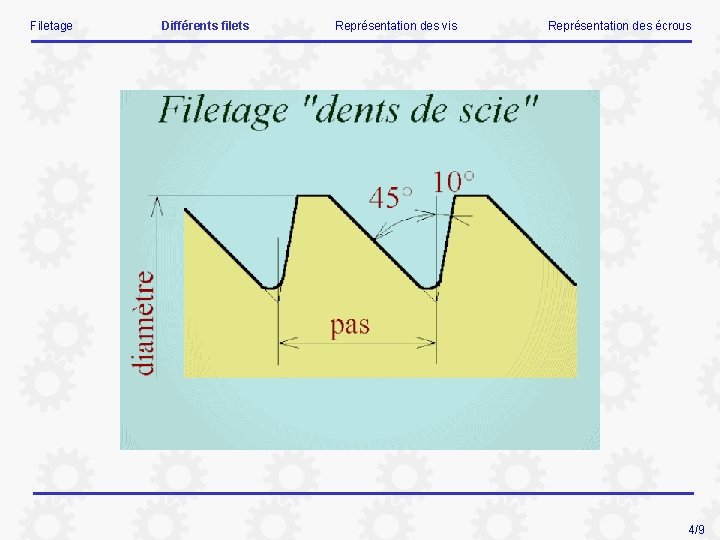

Filetage Différents filets Représentation des vis Représentation des écrous 4/9

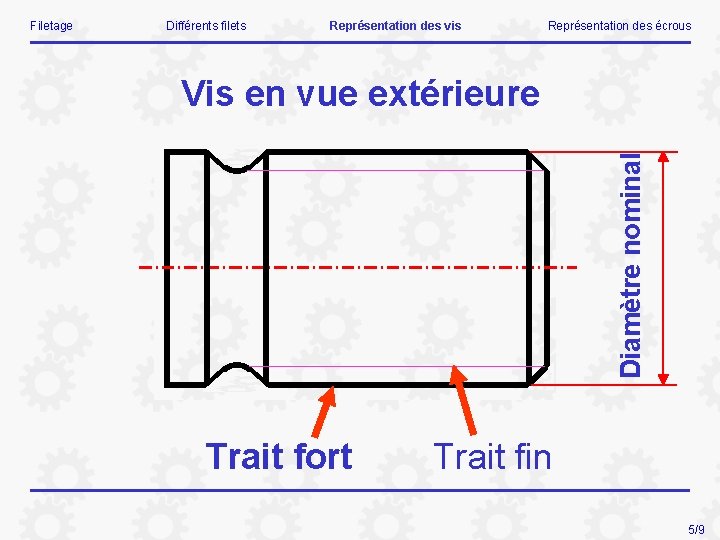

Différents filets Représentation des vis Représentation des écrous Vis en vue extérieure Diamètre nominal Filetage Trait fort Trait fin 5/9

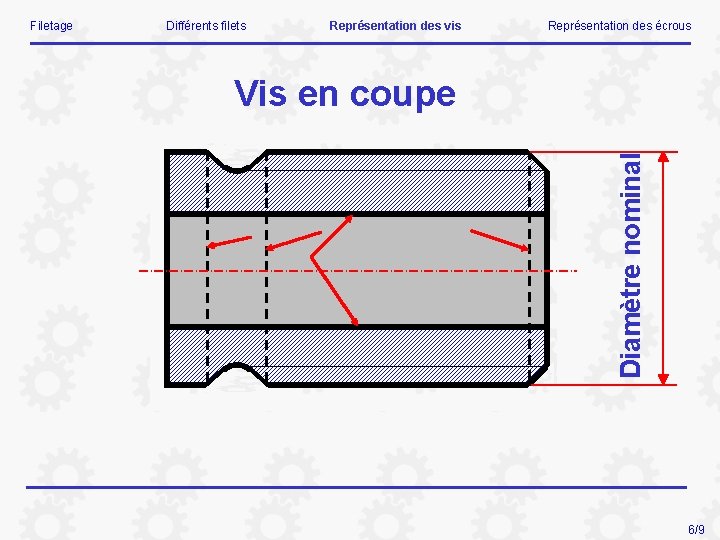

Différents filets Représentation des vis Représentation des écrous Vis en coupe Diamètre nominal Filetage 6/9

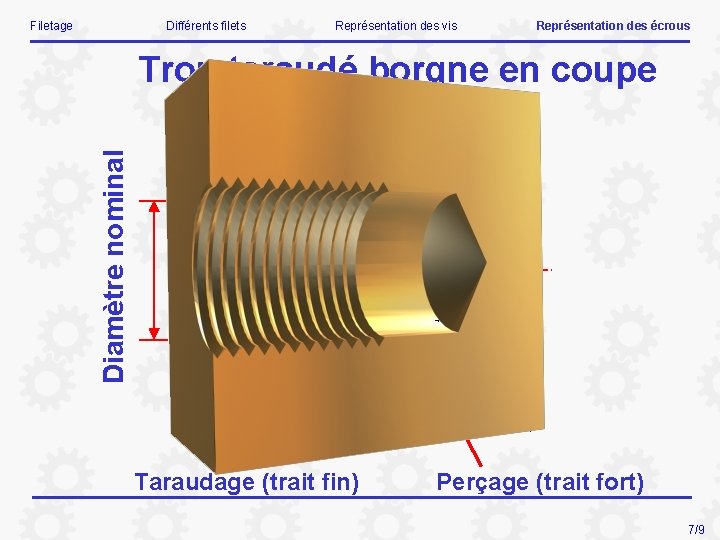

Filetage Différents filets Représentation des vis Représentation des écrous Diamètre nominal Trou taraudé borgne en coupe Fin du taraudage (trait fort) Taraudage (trait fin) Perçage (trait fort) 7/9

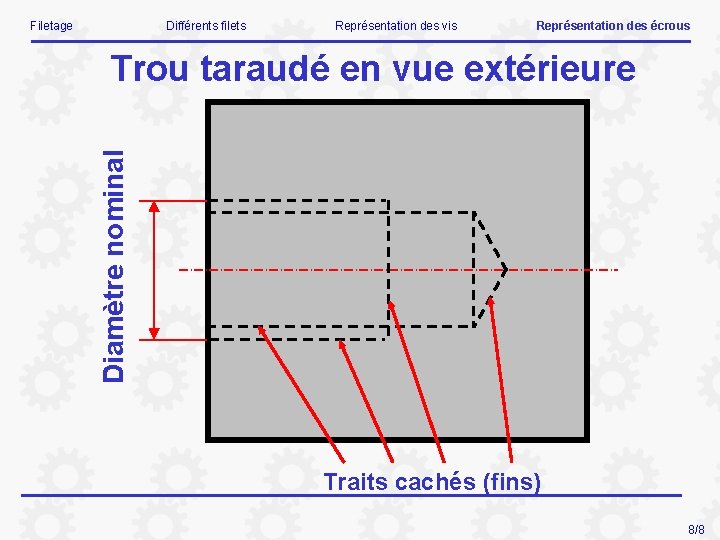

Filetage Différents filets Représentation des vis Représentation des écrous Diamètre nominal Trou taraudé en vue extérieure Traits cachés (fins) 8/8

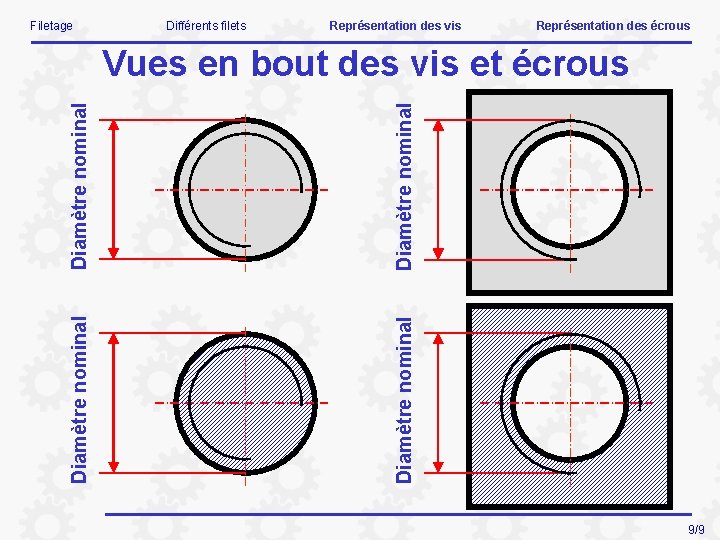

Filetage Différents filets Représentation des vis Représentation des écrous Diamètre nominal Vues en bout des vis et écrous 9/9
