Fig 1 a Diagrama de Amplitude e b

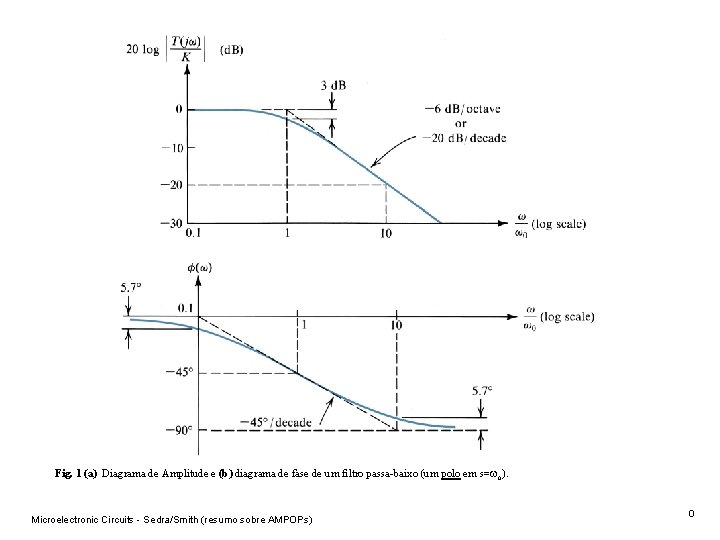

Fig. 1 (a) Diagrama de Amplitude e (b) diagrama de fase de um filtro passa-baixo (um polo em s=wo). Microelectronic Circuits - Sedra/Smith (resumo sobre AMPOPs) 0

Fig. 2 (a) Diagrama de Amplitude e (b) diagrama de fase de um filtro passa-alto (um zero em s=0 e um polo em s=wo). Microelectronic Circuits - Sedra/Smith (resumo sobre AMPOPs) 1

Fig. 3 Característica de transferência de um AMPOP ideal: zona linear e zonas de saturação. Microelectronic Circuits - Sedra/Smith (resumo sobre AMPOPs) 2

Fig. 4 (a) Característica de transferência de um AMPOP real, (b) o comportamento é aproximadamente linear em torno da componente DC (valor médio) da tensão de saída. Geralmente Vo é dimensionado de modo a valer (L++L-)/2. Microelectronic Circuits - Sedra/Smith (resumo sobre AMPOPs) 3

Microelectronic Circuits - Sedra/Smith (resumo sobre AMPOPs) 4

Fig. 5 (a) Modelo ideal do AMPOP. (b) Montagem inversora. Microelectronic Circuits - Sedra/Smith (resumo sobre AMPOPs) 5

Fig. 6 (a) Montagem seguidora. (b) Montagem não-inversora. Microelectronic Circuits - Sedra/Smith (resumo sobre AMPOPs) 6

Fig. 7 (a) Montagem integradora. (b) Montagem diferenciadora. Microelectronic Circuits - Sedra/Smith (resumo sobre AMPOPs) 7

Fig. 8 (a) Montagem somadora. (b) Montagem subtractora. Microelectronic Circuits - Sedra/Smith (resumo sobre AMPOPs) 8

Fig. 9 Aplicação do teorema da sobreposição à montagem subtractora. Microelectronic Circuits - Sedra/Smith (resumo sobre AMPOPs) 9

Fig. 10 (a) O comparador Schmitt-trigger (circuito bi-estável). (b) Característica vo(vi) do comparador Schmitt-trigger assumindo que o seu estado inicial é saturado positivamente, (c) ou assumindo que está inicialmente saturado negativamente (d) a junção das duas características representa o seu comportamento onde é visivel a zona de histerese. Microelectronic Circuits - Sedra/Smith (resumo sobre AMPOPs) 10

Fig. 11 Rejeição de ruído do sinal de entrada, que com um comparador simples, provocaria comutações indesejáveis na passagem por VR. Microelectronic Circuits - Sedra/Smith (resumo sobre AMPOPs) 11

Fig. 12 Limitação de ganho e largura de banda típica de um AMPOP real. Microelectronic Circuits - Sedra/Smith (resumo sobre AMPOPs) 12

Fig. 13 Uma forma de observar a limitação da derivada de vo - Slew-rate, é usando uma (a) montagem seguidora e aplicar uma transição quase vertical (escalão) na entrada em vi (b). Verifica-se que a subida (ou descida) do potencial em vo tem uma inclinação máxima que a limita. (d) Este declive máximo é geralmente denominado Slew-rate (SR). Microelectronic Circuits - Sedra/Smith (resumo sobre AMPOPs) 13

Fig. 14 Efeito da Slew-rate na saída do AMPOP quando a entrada é uma sinusoide de muito alta frequência. Microelectronic Circuits - Sedra/Smith (resumo sobre AMPOPs) 14

Fig. 15 O par diferencial em tecnologia bipolar. Microelectronic Circuits - Sedra/Smith (resumo sobre AMPOPs) 15

Fig. 16 O par diferencial em tecnologia MOS. Microelectronic Circuits - Sedra/Smith (resumo sobre AMPOPs) 16

Fig. 17 Cargas activas em tecnologia bipolar e CMOS. Microelectronic Circuits - Sedra/Smith (resumo sobre AMPOPs) 17

Fig. 18 O par diferencial PMOS com carga activa. Microelectronic Circuits - Sedra/Smith (resumo sobre AMPOPs) 18

Fig. 19 Um AMPOP de dois andares em tecnologia CMOS. Microelectronic Circuits - Sedra/Smith (resumo sobre AMPOPs) 19

Fig. 20 Diagrama de Bode do ganho de um AMPOP. Estabilidade, margem de fase e de margem de ganho. Microelectronic Circuits - Sedra/Smith (resumo sobre AMPOPs) 20

Fig. 21 Compensação para um ganho de realimentação = 10 -2. A’ corresponde à introdução de um polo em f. D. A” corresponde à movimentação do polo de baixa frequência do gráfico inicial para f’D. Microelectronic Circuits - Sedra/Smith (resumo sobre AMPOPs) 21

Fig. 22 Analise de estabilidade usando o diagrama de Bode do ganho do AMPOP. Microelectronic Circuits - Sedra/Smith (resumo sobre AMPOPs) 22

Fig. 23 Um AMPOP de três andares (741). Q 11, Q 12, e R 5 geram a corrente de referência IREF, Q 10, Q 9, e Q 8 copiam-na para o par diferencial de entrada, que é composto por Q 1 to Q 7. O segundo andar é uma montagem de emissor comum assegurada por Q 16 e Q 17 com Q 13 como carga activa. O andar de saída formado por Q 14 e Q 20 é de classe AB e tem Q 18 e Q 19 como dispositivos de polarização e um seguidor de emissor implementado por Q 23. Os transistors Q 15, Q 21, Q 24, e Q 22 são circuitos de proteção e estão desligados em modo normal. Microelectronic Circuits - Sedra/Smith (resumo sobre AMPOPs) 23

Fig. 24 Circuito de polarização DC de um AMPOP CMOS. Microelectronic Circuits - Sedra/Smith (resumo sobre AMPOPs) 24

Fig. 25 Corrente de colector dos transistores do andar de saída em: (a) classe A, (b) classe B, (c) classe AB, e (d) classe C. Microelectronic Circuits - Sedra/Smith (resumo sobre AMPOPs) 25
