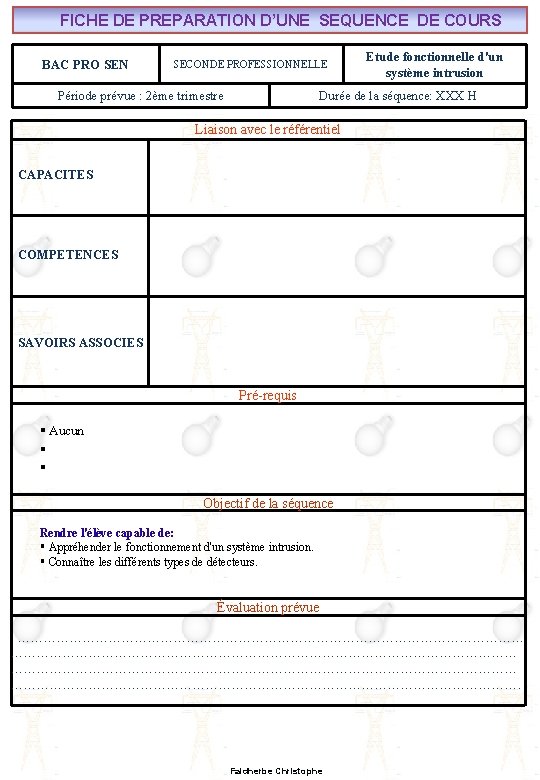

FICHE DE PREPARATION D’UNE SEQUENCE DE COURS BAC PRO SEN SECONDE PROFESSIONNELLE Période prévue : 2ème trimestre Etude fonctionnelle d'un système intrusion Durée de la séquence: XXX H Liaison avec le référentiel CAPACITES COMPETENCES SAVOIRS ASSOCIES Pré-requis § Aucun § § Objectif de la séquence Rendre l'élève capable de: § Appréhender le fonctionnement d'un système intrusion. § Connaître les différents types de détecteurs. Évaluation prévue ………………………………………………………………………………………………………. Faidherbe Christophe

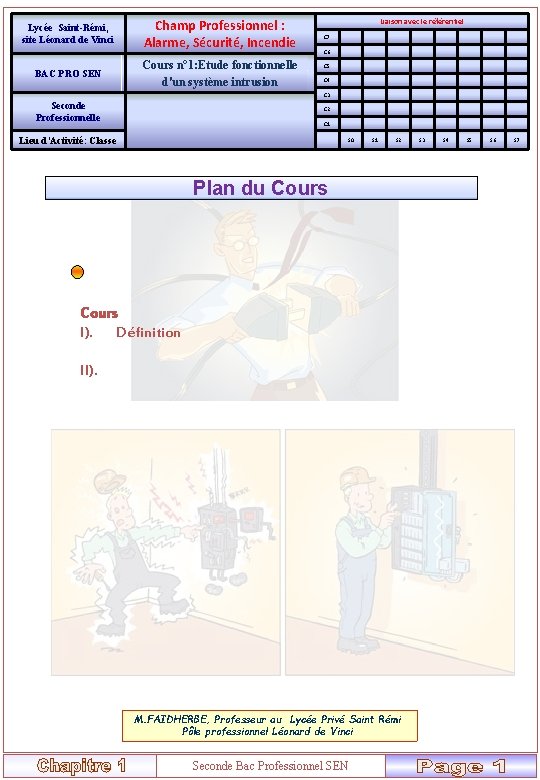

Lycée Saint-Rémi, site Léonard de Vinci BAC PRO SEN Champ Professionnel : Alarme, Sécurité, Incendie Cours n° 1: Etude fonctionnelle d'un système intrusion Liaison avec le référentiel C 7 C 6 C 5 C 4 C 3 Seconde Professionnelle C 2 C 1 Lieu d’Activité: Classe S 0 S 1 S 2 Plan du Cours I). Définition II). M. FAIDHERBE, Professeur au Lycée Privé Saint Rémi Pôle professionnel Léonard de Vinci Seconde Bac Professionnel SEN S 3 S 4 S 5 S 6 S 7

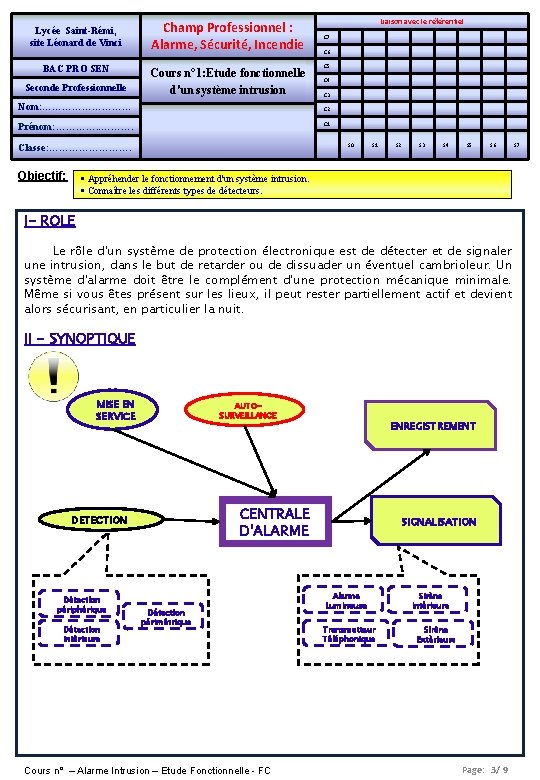

Lycée Saint-Rémi, site Léonard de Vinci BAC PRO SEN Seconde Professionnelle Champ Professionnel : Alarme, Sécurité, Incendie Cours n° 1: Etude fonctionnelle d'un système intrusion Liaison avec le référentiel C 7 C 6 C 5 C 4 C 3 Nom: …………… C 2 Prénom: …………. C 1 S 0 Classe: …………. Objectif: S 1 S 2 S 3 S 4 S 5 S 6 § Appréhender le fonctionnement d'un système intrusion. § Connaître les différents types de détecteurs. I- ROLE Le rôle d'un système de protection électronique est de détecter et de signaler une intrusion, dans le but de retarder ou de dissuader un éventuel cambrioleur. Un système d'alarme doit être le complément d'une protection mécanique minimale. Même si vous êtes présent sur les lieux, il peut rester partiellement actif et devient alors sécurisant, en particulier la nuit. II - SYNOPTIQUE MISE EN SERVICE AUTOSURVEILLANCE CENTRALE D'ALARME DETECTION Détection périphérique Détection intèrieure ENREGISTREMENT Détection périmétrique Cours n° – Alarme Intrusion – Etude Fonctionnelle - FC SIGNALISATION Alarme Lumineuse Transmetteur Téléphonique Sirène Intèrieure Sirène Extèrieure Page: 3/ 9 S 7

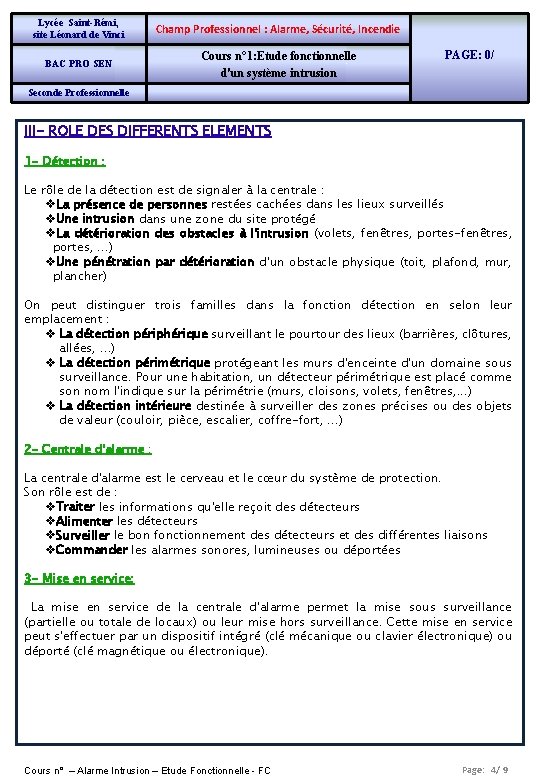

Lycée Saint-Rémi, site Léonard de Vinci Champ Professionnel : Alarme, Sécurité, Incendie BAC PRO SEN Cours n° 1: Etude fonctionnelle d'un système intrusion PAGE: 0/ Seconde Professionnelle III- ROLE DES DIFFERENTS ELEMENTS 1 - Détection : Le rôle de la détection est de signaler à la centrale : v. La présence de personnes restées cachées dans les lieux surveillés v. Une intrusion dans une zone du site protégé v. La détérioration des obstacles à l'intrusion (volets, fenêtres, portes-fenêtres, portes, . . . ) v. Une pénétration par détérioration d'un obstacle physique (toit, plafond, mur, plancher) On peut distinguer trois familles dans la fonction détection en selon leur emplacement : v La détection périphérique surveillant le pourtour des lieux (barrières, clôtures, allées, . . . ) v La détection périmétrique protégeant les murs d'enceinte d'un domaine sous surveillance. Pour une habitation, un détecteur périmétrique est placé comme son nom l'indique sur la périmétrie (murs, cloisons, volets, fenêtres, . . . ) v La détection intérieure destinée à surveiller des zones précises ou des objets de valeur (couloir, pièce, escalier, coffre-fort, . . . ) 2 - Centrale d'alarme : La centrale d'alarme est le cerveau et le cœur du système de protection. Son rôle est de : v. Traiter les informations qu'elle reçoit des détecteurs v. Alimenter les détecteurs v. Surveiller le bon fonctionnement des détecteurs et des différentes liaisons v. Commander les alarmes sonores, lumineuses ou déportées 3 - Mise en service: La mise en service de la centrale d'alarme permet la mise sous surveillance (partielle ou totale de locaux) ou leur mise hors surveillance. Cette mise en service peut s'effectuer par un dispositif intégré (clé mécanique ou clavier électronique) ou déporté (clé magnétique ou électronique). Cours n° – Alarme Intrusion – Etude Fonctionnelle - FC Page: 4/ 9

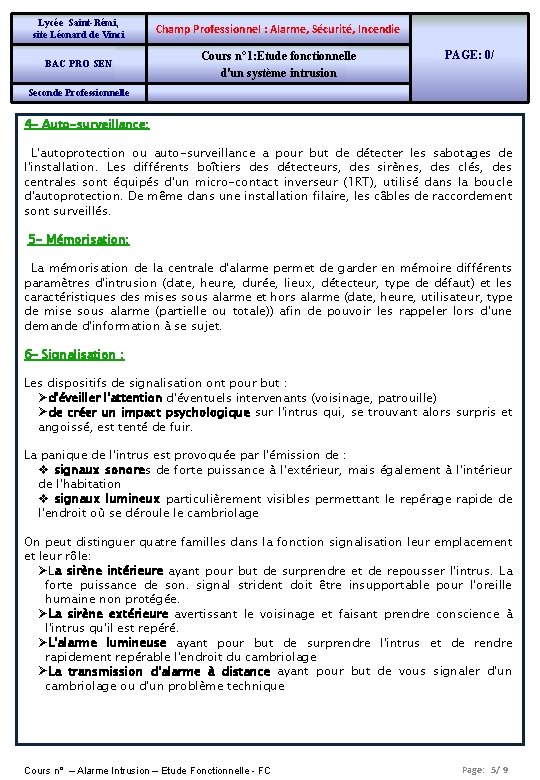

Lycée Saint-Rémi, site Léonard de Vinci Champ Professionnel : Alarme, Sécurité, Incendie BAC PRO SEN Cours n° 1: Etude fonctionnelle d'un système intrusion PAGE: 0/ Seconde Professionnelle 4 - Auto-surveillance: L'autoprotection ou auto-surveillance a pour but de détecter les sabotages de l'installation. Les différents boîtiers des détecteurs, des sirènes, des clés, des centrales sont équipés d'un micro-contact inverseur (1 RT), utilisé dans la boucle d'autoprotection. De même dans une installation filaire, les câbles de raccordement sont surveillés. 5 - Mémorisation: La mémorisation de la centrale d'alarme permet de garder en mémoire différents paramètres d'intrusion (date, heure, durée, lieux, détecteur, type de défaut) et les caractéristiques des mises sous alarme et hors alarme (date, heure, utilisateur, type de mise sous alarme (partielle ou totale)) afin de pouvoir les rappeler lors d'une demande d'information à se sujet. 6 - Signalisation : Les dispositifs de signalisation ont pour but : Ød'éveiller l'attention d'éventuels intervenants (voisinage, patrouille) Øde créer un impact psychologique sur l'intrus qui, se trouvant alors surpris et angoissé, est tenté de fuir. La panique de l'intrus est provoquée par l'émission de : v signaux sonores de forte puissance à l'extérieur, mais également à l'intérieur de l'habitation v signaux lumineux particulièrement visibles permettant le repérage rapide de l'endroit où se déroule le cambriolage On peut distinguer quatre familles dans la fonction signalisation leur emplacement et leur rôle: ØLa sirène intérieure ayant pour but de surprendre et de repousser l'intrus. La forte puissance de son. signal strident doit être insupportable pour l'oreille humaine non protégée. ØLa sirène extérieure avertissant le voisinage et faisant prendre conscience à l'intrus qu'il est repéré. ØL'alarme lumineuse ayant pour but de surprendre l'intrus et de rendre rapidement repérable l'endroit du cambriolage ØLa transmission d'alarme à distance ayant pour but de vous signaler d'un cambriolage ou d'un problème technique Cours n° – Alarme Intrusion – Etude Fonctionnelle - FC Page: 5/ 9

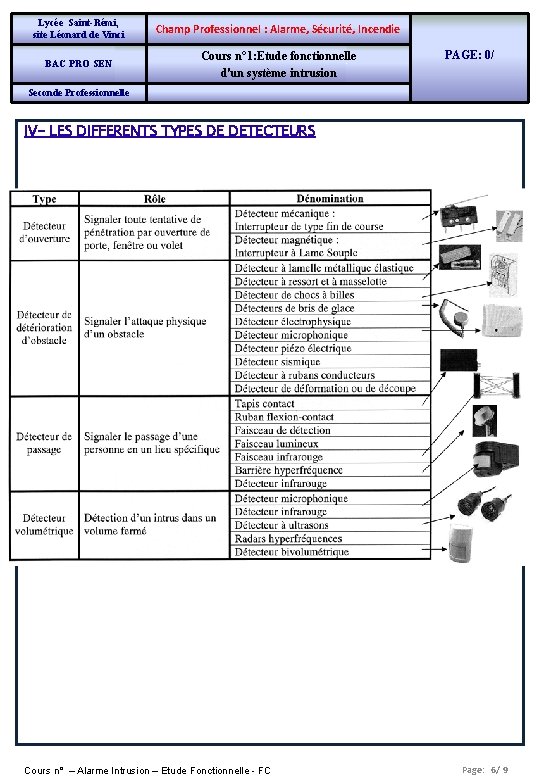

Lycée Saint-Rémi, site Léonard de Vinci Champ Professionnel : Alarme, Sécurité, Incendie BAC PRO SEN Cours n° 1: Etude fonctionnelle d'un système intrusion PAGE: 0/ Seconde Professionnelle IV- LES DIFFERENTS TYPES DE DETECTEURS Cours n° – Alarme Intrusion – Etude Fonctionnelle - FC Page: 6/ 9

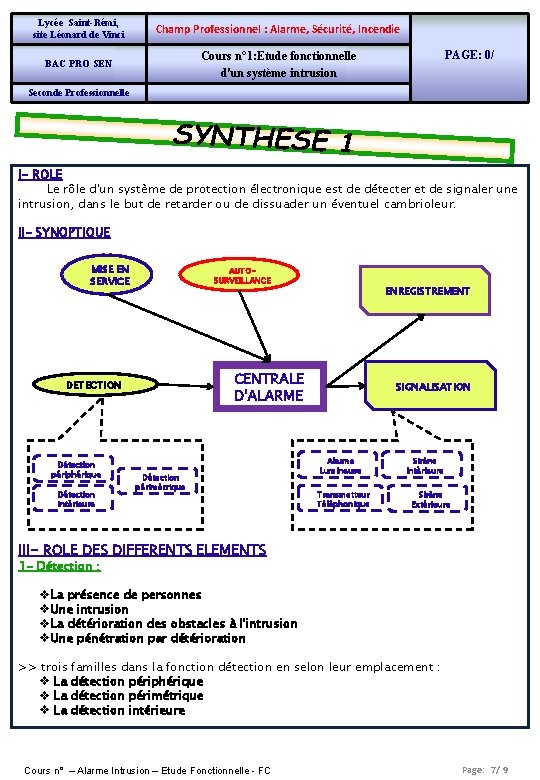

Lycée Saint-Rémi, site Léonard de Vinci Champ Professionnel : Alarme, Sécurité, Incendie BAC PRO SEN Cours n° 1: Etude fonctionnelle d'un système intrusion PAGE: 0/ Seconde Professionnelle SYNTHESE 1 I- ROLE Le rôle d'un système de protection électronique est de détecter et de signaler une intrusion, dans le but de retarder ou de dissuader un éventuel cambrioleur. II- SYNOPTIQUE MISE EN SERVICE AUTOSURVEILLANCE CENTRALE D'ALARME DETECTION Détection périphérique Détection intèrieure ENREGISTREMENT Détection périmétrique SIGNALISATION Alarme Lumineuse Transmetteur Téléphonique Sirène Intèrieure Sirène Extèrieure III- ROLE DES DIFFERENTS ELEMENTS 1 - Détection : v. La présence de personnes v. Une intrusion v. La détérioration des obstacles à l'intrusion v. Une pénétration par détérioration >> trois familles dans la fonction détection en selon leur emplacement : v La détection périphérique v La détection périmétrique v La détection intérieure Cours n° – Alarme Intrusion – Etude Fonctionnelle - FC Page: 7/ 9

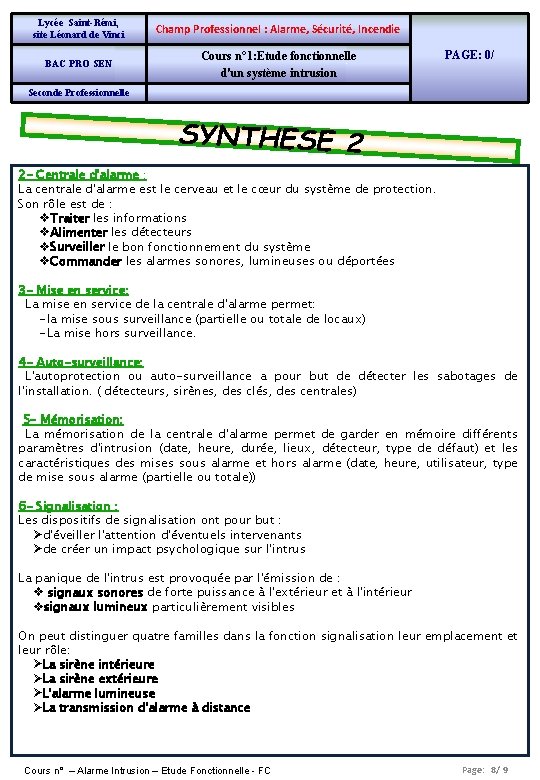

Lycée Saint-Rémi, site Léonard de Vinci Champ Professionnel : Alarme, Sécurité, Incendie BAC PRO SEN Cours n° 1: Etude fonctionnelle d'un système intrusion PAGE: 0/ Seconde Professionnelle SYNTHESE 2 2 - Centrale d'alarme : La centrale d'alarme est le cerveau et le cœur du système de protection. Son rôle est de : v. Traiter les informations v. Alimenter les détecteurs v. Surveiller le bon fonctionnement du système v. Commander les alarmes sonores, lumineuses ou déportées 3 - Mise en service: La mise en service de la centrale d'alarme permet: -la mise sous surveillance (partielle ou totale de locaux) -La mise hors surveillance. 4 - Auto-surveillance: L'autoprotection ou auto-surveillance a pour but de détecter les sabotages de l'installation. ( détecteurs, sirènes, des clés, des centrales) 5 - Mémorisation: La mémorisation de la centrale d'alarme permet de garder en mémoire différents paramètres d'intrusion (date, heure, durée, lieux, détecteur, type de défaut) et les caractéristiques des mises sous alarme et hors alarme (date, heure, utilisateur, type de mise sous alarme (partielle ou totale)) 6 - Signalisation : Les dispositifs de signalisation ont pour but : Ød'éveiller l'attention d'éventuels intervenants Øde créer un impact psychologique sur l'intrus La panique de l'intrus est provoquée par l'émission de : v signaux sonores de forte puissance à l'extérieur et à l'intérieur vsignaux lumineux particulièrement visibles On peut distinguer quatre familles dans la fonction signalisation leur emplacement et leur rôle: ØLa sirène intérieure ØLa sirène extérieure ØL'alarme lumineuse ØLa transmission d'alarme à distance Cours n° – Alarme Intrusion – Etude Fonctionnelle - FC Page: 8/ 9

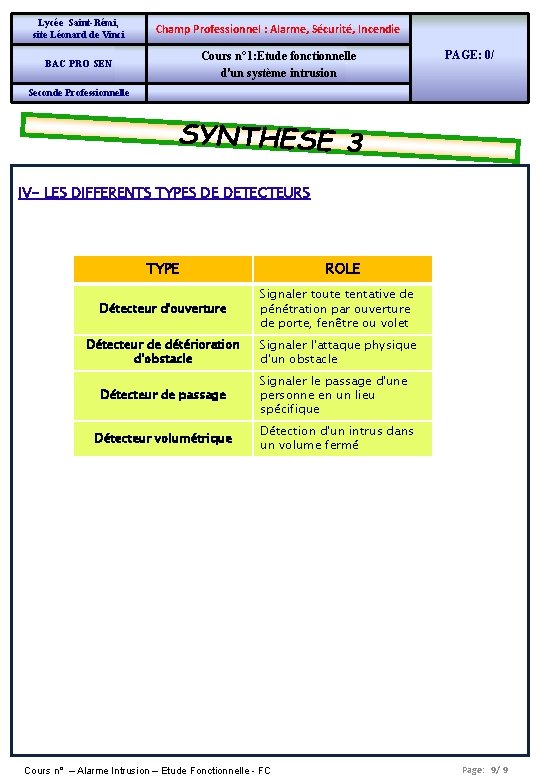

Lycée Saint-Rémi, site Léonard de Vinci Champ Professionnel : Alarme, Sécurité, Incendie BAC PRO SEN Cours n° 1: Etude fonctionnelle d'un système intrusion PAGE: 0/ Seconde Professionnelle SYNTHESE 3 IV- LES DIFFERENTS TYPES DE DETECTEURS TYPE ROLE Détecteur d'ouverture Signaler toute tentative de pénétration par ouverture de porte, fenêtre ou volet Détecteur de détérioration d'obstacle Signaler l'attaque physique d'un obstacle Détecteur de passage Signaler le passage d'une personne en un lieu spécifique Détecteur volumétrique Détection d'un intrus dans un volume fermé Cours n° – Alarme Intrusion – Etude Fonctionnelle - FC Page: 9/ 9

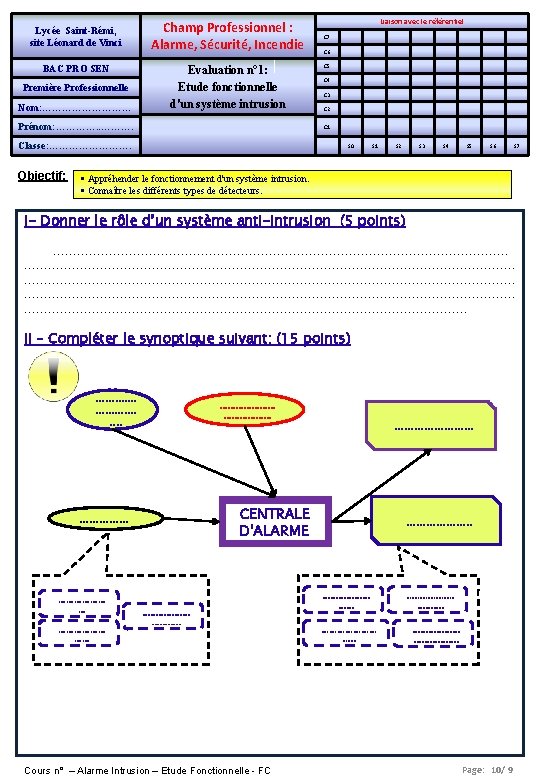

Lycée Saint-Rémi, site Léonard de Vinci BAC PRO SEN Première Professionnelle Nom: …………… Champ Professionnel : Alarme, Sécurité, Incendie Evaluation n° 1: Etude fonctionnelle d'un système intrusion Prénom: …………. C 6 C 5 C 4 C 3 C 2 C 1 Classe: …………. Objectif: Liaison avec le référentiel C 7 S 0 S 1 S 2 S 3 S 4 S 5 S 6 S 7 § Appréhender le fonctionnement d'un système intrusion. § Connaître les différents types de détecteurs. I- Donner le rôle d’un système anti-intrusion (5 points) …………………………………………………………………………………………………………… ………………………………………………… II – Compléter le synoptique suivant: (15 points) ……. . . ………………… CENTRALE D'ALARME ……………… …… ……………… ………. . Cours n° – Alarme Intrusion – Etude Fonctionnelle - FC ………………. . ……………… …… ………………… …. . ………………. . Page: 10/ 9
