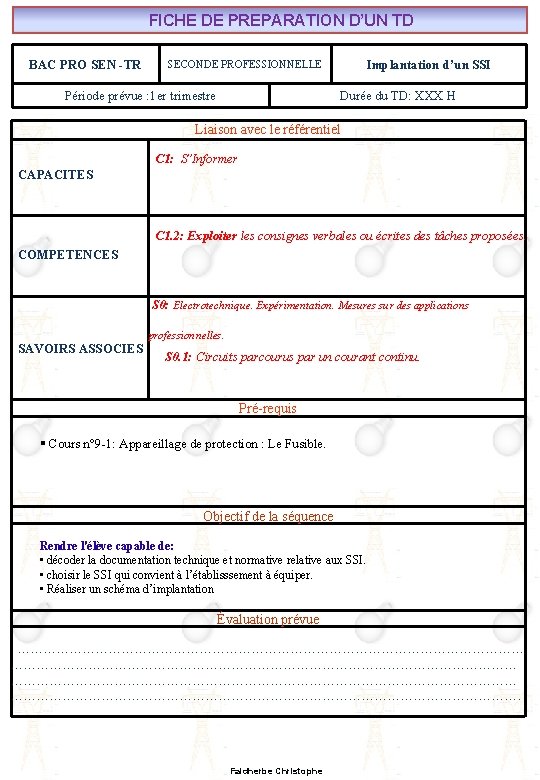

FICHE DE PREPARATION D’UN TD BAC PRO SEN -TR Implantation d’un SSI SECONDE PROFESSIONNELLE Période prévue : 1 er trimestre Durée du TD: XXX H Liaison avec le référentiel C 1: S’Informer CAPACITES C 1. 2: Exploiter les consignes verbales ou écrites des tâches proposées. COMPETENCES S 0: Electrotechnique. Expérimentation. Mesures sur des applications SAVOIRS ASSOCIES professionnelles. S 0. 1: Circuits parcourus par un courant continu. Pré-requis § Cours n° 9 -1: Appareillage de protection : Le Fusible. Objectif de la séquence Rendre l'élève capable de: • décoder la documentation technique et normative relative aux SSI. • choisir le SSI qui convient à l’établisssement à équiper. • Réaliser un schéma d’implantation Évaluation prévue ………………………………………………………………………………………………………. Faidherbe Christophe

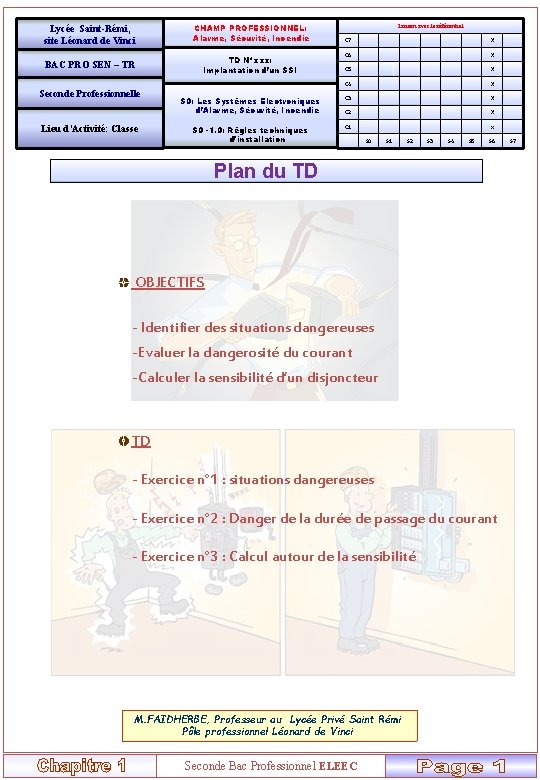

Lycée Saint-Rémi, site Léonard de Vinci CHAMP PROFESSIONNEL: Alarme, Sécurité, Incendie BAC PRO SEN – TR TD N°xxx: Implantation d’un SSI Seconde Professionnelle Lieu d’Activité: Classe Liaison avec le référentiel C 7 X C 6 X C 5 X C 4 X C 3 X S 0: Les Systèmes Electroniques ………………. . ……… d’Alarme, Sécurité, Incendie C 2 S 0 -1. 0: Règles techniques d’installation X C 1 x S 0 S 1 S 2 S 3 S 4 S 5 S 6 Plan du TD OBJECTIFS - Identifier des situations dangereuses - Evaluer la dangerosité du courant -Calculer la sensibilité d’un disjoncteur TD - Exercice n° 1 : situations dangereuses - Exercice n° 2 : Danger de la durée de passage du courant - Exercice n° 3 : Calcul autour de la sensibilité Synthèse M. FAIDHERBE, Professeur au Lycée Privé Saint Rémi Pôle professionnel Léonard de Vinci Seconde Bac Professionnel ELEEC S 7

Lycée Saint-Rémi, site Léonard de Vinci CHAMP PROFESSIONNEL: Alarme, Sécurité, Incendie BAC PRO SEN – TR TD N°: Implantation d’un SSI IGE RR x C 6 X C 5 X C 4 X S 0: Les Systèmes Electroniques d’Alarme, Sécurité, Incendie C 3 X C 2 X S 0 -1. 0: Règles techniques d’installation C 1 Seconde Professionnelle CO NOM: …………. . … PRENOM: ………………. . CLASSE: ………………… Objectif: Liaison avec le référentiel C 7 X S 0 S 1 S 2 S 3 S 4 S 5 S 6 S 7 • décoder la documentation technique et normative relative aux SSI. • choisir le SSI qui convient à l’établisssement à équiper. • Réaliser un schéma d’implantation EXERCICE N° 1 On vous demande d’implanter un SSI dans l’atelier du BAC PRO SEN selon les normes en vigueur. Effectif maximum: 38 pers. Type de salle multimédia: L Dimensions de la salle: 20 m x 8 m Etablissements sans mesures spéciales pour personnes handicapées Salles d’audition, de conférences, de Type de la salle L : réunions, de spectacles et de multimédia Effectif < 700 Catégorie 3/4/5 Ssi non spécifié Type d'alarme 4 Déclencheurs manuels 380 12 saillie - 380 35 encastré - 380 75 étanche saillie - 380 13 saillie: avec indicateur d'état Avec DAD 406 71 Fumée 406 72 Chaleur Détecteurs automatiques Détecteurs autonomes déclencheurs (DAD) 406 00 DAD 40551 : Coffret d'alarme à pile Tableaux d'alarme Diffuseurs sonores non autonomes TD n°xx – Implantation d’un SSI - FC Tableaux d'alarme 230 V 405 61 : 1 boucle 405 62 : 2 boucles Si 405 61/62: 475 08 Classe B Page: 3/

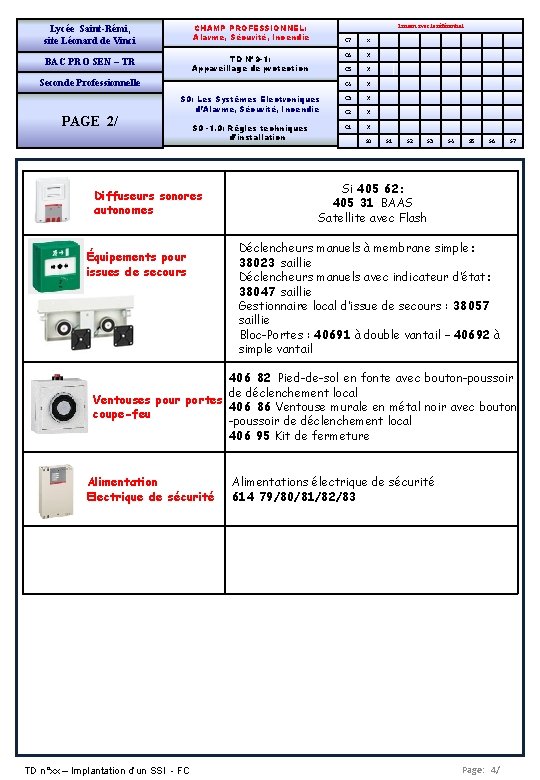

Lycée Saint-Rémi, site Léonard de Vinci CHAMP PROFESSIONNEL: Alarme, Sécurité, Incendie BAC PRO SEN – TR TD N° 9 -1: Appareillage de protection Liaison avec le référentiel C 7 x C 6 X C 5 X C 4 X S 0: Les Systèmes Electroniques d’Alarme, Sécurité, Incendie C 3 X C 2 X S 0 -1. 0: Règles techniques d’installation C 1 Seconde Professionnelle PAGE 2/ Diffuseurs sonores autonomes Équipements pour issues de secours X S 0 S 1 S 2 S 3 S 4 S 5 S 6 S 7 Si 405 62: 405 31 BAAS Satellite avec Flash Déclencheurs manuels à membrane simple: 38023 saillie Déclencheurs manuels avec indicateur d’état: 38047 saillie Gestionnaire local d’issue de secours : 38057 saillie Bloc-Portes : 40691 à double vantail – 40692 à simple vantail 406 82 Pied-de-sol en fonte avec bouton-poussoir de déclenchement local Ventouses pour portes 406 86 Ventouse murale en métal noir avec bouton coupe-feu -poussoir de déclenchement local 406 95 Kit de fermeture Alimentation Electrique de sécurité TD n°xx – Implantation d’un SSI - FC Alimentations électrique de sécurité 614 79/80/81/82/83 Page: 4/

Lycée Saint-Rémi, site Léonard de Vinci CHAMP PROFESSIONNEL: Alarme, Sécurité, Incendie BAC PRO SEN – TR TD N° 9 -1: Appareillage de protection x C 6 X C 5 X C 4 X S 0: Les Systèmes Electroniques d’Alarme, Sécurité, Incendie C 3 X C 2 X S 0 -1. 0: Règles techniques d’installation C 1 Seconde Professionnelle PAGE 2/ Liaison avec le référentiel C 7 TD n°xx – Implantation d’un SSI - FC X S 0 S 1 S 2 S 3 S 4 S 5 S 6 Page: 5/ S 7

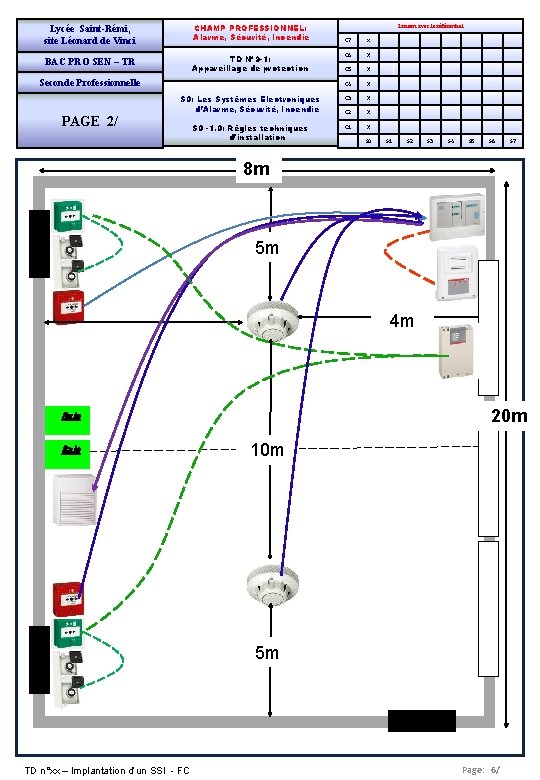

Lycée Saint-Rémi, site Léonard de Vinci CHAMP PROFESSIONNEL: Alarme, Sécurité, Incendie BAC PRO SEN – TR TD N° 9 -1: Appareillage de protection x C 6 X C 5 X C 4 X S 0: Les Systèmes Electroniques d’Alarme, Sécurité, Incendie C 3 X C 2 X S 0 -1. 0: Règles techniques d’installation C 1 Seconde Professionnelle PAGE 2/ Liaison avec le référentiel C 7 X S 0 S 1 S 2 S 3 S 4 S 5 S 6 S 7 8 m 5 m 4 m 20 m Baie 10 m 5 m TD n°xx – Implantation d’un SSI - FC Page: 6/
