FIA SPV INCENDIE Connaissance des besoins en eau

FIA SPV INCENDIE Connaissance des besoins en eau Réalisation : ADJ DUPUIS SEB. Durée 1 h CONCEPTION xxxxxxx

LES BESOINS EN EAU 1 : Besoins en eau 2 : Les réseaux d’eau 3 : Différents types de réserves 4 : Les hydrants 5 : Activité applicative

1 : Quel sont les moyens que les sapeurs pompiers utilisent pour éteindre un incendie ? 2 : A quoi sert un château d’eau ? 3 : Où les sapeurs pompiers peuvent ils trouver de l’eau pour leurs missions d’extinctions ? 4 : Quelle quantité d’eau faut il pour éteindre un incendie ? 5 : Quelle est la distance entre 2 poteaux d’incendies ? 6 : A quelle hauteur maximale les pompes peuvent elles aspirer ?

Circulaire du 10 décembre 1951 ü la durée moyenne d’un sinistre est de 2 heures. ü les SP doivent disposer d’un débit minimal de 60 m³ / heure (débit de 2 grosses lances) soit 120 m³ pendant 2 heures. ü cette eau est disponible soit : - à partir du réseau de distribution d’eau potable - des points d’eaux naturels - des points d’eaux artificiels

2 : Les réseaux d’eau : èLes conduites d'adduction d'eau, mises en place par les communes, par l'intermédiaire de syndicats mixtes ou de sociétés, afin de fournir l'eau potable ou d'arrosage aux administrés, sont également utilisées comme source d'eau pour la lutte contre les incendies

èPour cela, il faut installer sur ces conduites dont le diamètre doit être égal ou supérieur à 100 mm, des prises d'eau appelées hydrants

áConduites d'adduction d'eau á 1. Continuité et maillage de plusieurs conduites permettant un écoulement de l'eau dans tous les sens

á 2. Canalisation partant d'un réservoir jusqu'en bout de conduite en cul-de-sac ( Un seul sens de circulation de l'eau)

èPRINCIPE D'ALIMENTATION DES HYDRANTS, DES CONDUITES D'ADDUCTION D'EAU DES VILLES POUR LES ENGINSPOMPES

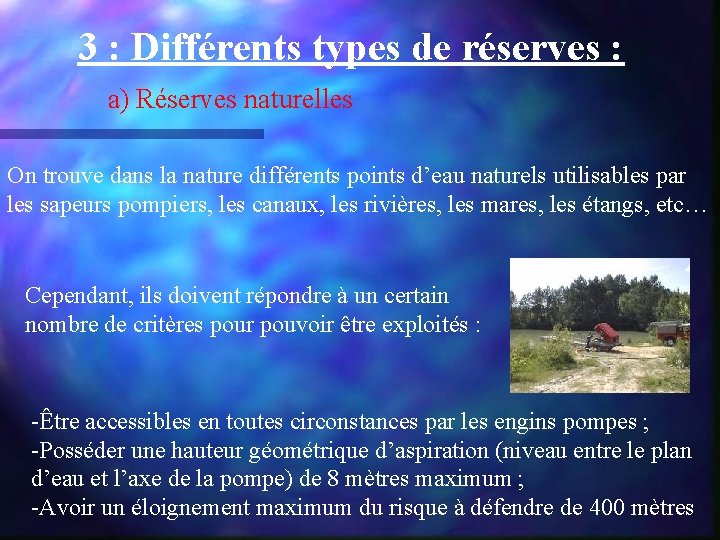

3 : Différents types de réserves : a) Réserves naturelles On trouve dans la nature différents points d’eau naturels utilisables par les sapeurs pompiers, les canaux, les rivières, les mares, les étangs, etc… Cependant, ils doivent répondre à un certain nombre de critères pour pouvoir être exploités : -Être accessibles en toutes circonstances par les engins pompes ; -Posséder une hauteur géométrique d’aspiration (niveau entre le plan d’eau et l’axe de la pompe) de 8 mètres maximum ; -Avoir un éloignement maximum du risque à défendre de 400 mètres

Pour exploiter un point d’eau naturel, celui ci doit comporter certaines dispositions : - une plate-forme balisée de 12 m² (4 m x 3 m) pour les moto-pompes et de 32 m² (8 m x 4 m) pour les engins pompes ; -un parapet de 30 cm ; - une pente de 2 cm / m pour l’évacuation de l’eau ; Ces aires aménagées seront signalées par l’exploitant ou la commune et répertoriées par les SDIS

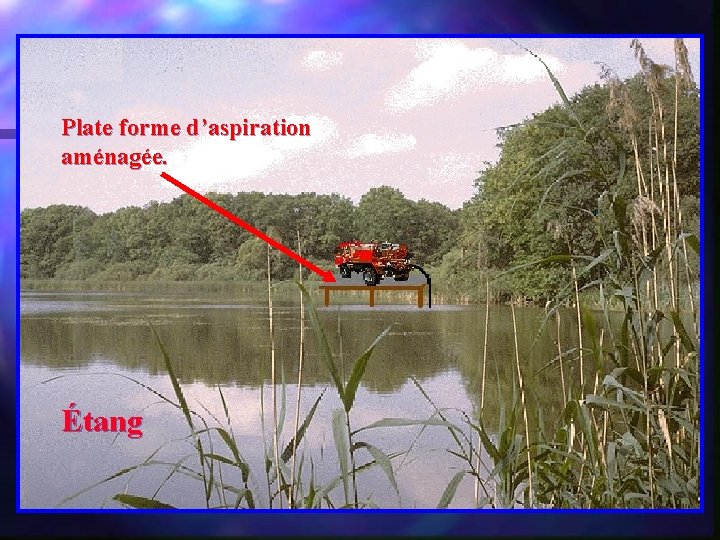

Plate forme d’aspiration aménagée. Étang

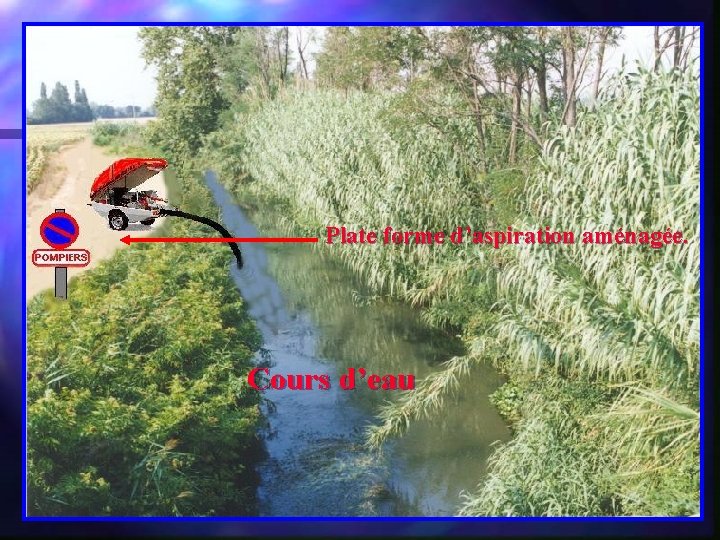

Plate forme d’aspiration aménagée. Cours d’eau

b) Réserves et points d’eaux artificielles : Capacité minimale de 120 m 3. Doivent assurer une défense suffisante contre un risque moyen situé dans un rayon de 400 m. On peut trouver : - les piscines - les barrages - les citernes souples -Les citernes rigides - les citernes enterrées etc…

POINTS D'EAU ARTIFICIELS Ouvrage aménagé sur cours d'eau ou nappes phréatiques dont la hauteur par rapport au sol doit être inférieure à 8 mètres ( Théorique maxi = 10 m)

POINTS D'EAU ARTIFICIELS Canalisation enterrée dans le sol jusqu'à la nappe phréatique dont la hauteur par rapport au sol est inférieure à 8 mètres. (maxi Théorique = 10 m. ) è

POINTS D'EAU ARTIFICIELS BASSIN AMENAGE

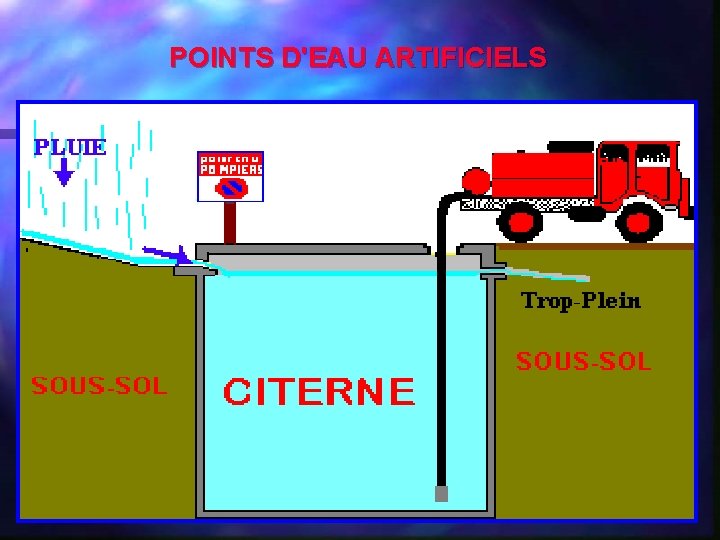

POINTS D'EAU ARTIFICIELS

NOTA: Dans les points d'eau naturels et artificiels statiques, (bassin, réservoir, etc. . . ), on puise l'eau et on la refoule en pression dans les tuyaux, par l'intermédiaire d'un engin è pompe. * On dit que l'on "met en aspiration".

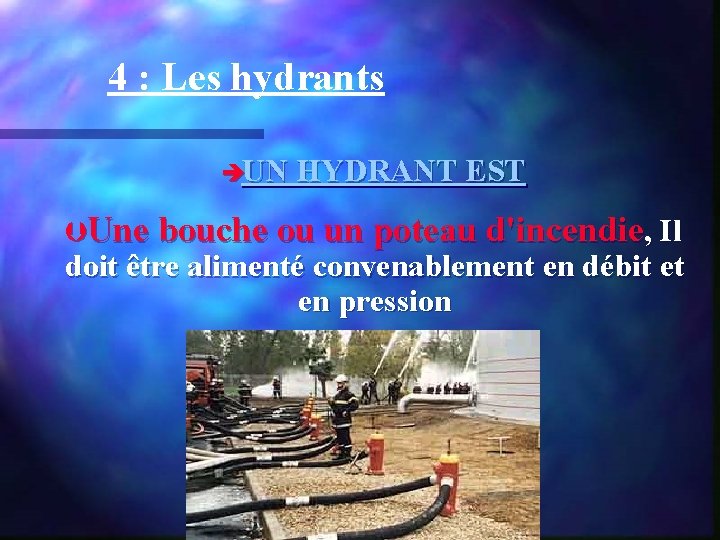

4 : Les hydrants èUN HYDRANT EST ÞUne bouche ou un poteau d'incendie, Il doit être alimenté convenablement en débit et en pression

è Conditions : Débit supérieur ou égal à 17 l/s. è Avec les hydrants, on se sert de la pression existante, si elle est suffisante, on peut alimenter directement les lances, sinon, on utilise un enginpompe pour "relever" la pression au niveau nécessaire ÞOn dit que l'on "met en refoulement"

1. LA BOUCHE D'INCENDIE DE 100 mm èElle se présente: Ùsous un couvercle métallique de protection. Ùd’un carré de manœuvre. Ùd'un demi-raccord Keyser mâle de diamètre 100 m/m.

* Exceptionnellement, elle peut être équipée d'un raccord A. R. ã C'est-à-dire d'Aspiration- Refoulement.

NOMENCLATURE DE LA BOUCHE D'INCENDIE de 100 mm. ÞCouvercle métallique de protection. ÞCarré de manœuvre. Þorifice d'ouverture de coffre. ÞDemi-Raccord Keyser de 100 mm ÞIncongelabilité du coffre. ÞCorps de prise. ÞTige de vanne. ÞIncongelabilité. ÞClapet de vanne.

2. LE POTEAU D'INCENDIE DE 100 mm. MODÈLE BAYARD. MODÉLE PONT A MOUSSON.

NOMENCLATURE D'UN POTEAU D'INCENDIE ÞVolant de manœuvre. Þ Þ Þ Þ Vis d'ouverture de coffre. Coffre de Protection. Prise latérale Demi-raccord de 65. Prise latérale Demi-raccord 100. Corps de prise. Tige de vanne. Plaque de trottoir. Coffre de réglage. Système de renversement. Incongélabilité. Tube allonge. Clapet de vanne. Coude à patin.

5 : Activité applicative

ü De quelle quantité d’eau doivent disposer les sapeurs pompiers pour un risque courant ? ü la durée moyenne d’un sinistre est de 2 heures. ü les SP doivent disposer d’un débit minimal de 60 m³ / heure (débit de 2 grosses lances) soit 120 m³ pendant 2 heures.

Le réseau d’adduction d’eau peut-être disposé de deux façons, quelle sont-elles ?

ü Un P. I. est alimenté par un château d’eau situé à une cote de + 20 m. Quelle est la pression statique à l’hydrant ?

ü Quels types de réserves d’eau les sapeurs pompiers peuventils utiliser ? Les réserves naturelles et artificielles

Plate forme d’aspiration aménagée. Quel doivent-être les caractéristiques de cette plate forme d’aspiration ? - être balisées et avoir une surface de 32 m² (8 m x 4 m) - un parapet de 30 cm ; - une pente de 2 cm / m pour l’évacuation de l’eau ;

Complétez les flèches ÞCouvercle métallique de protection. ÞCarré de manœuvre. ÞDemi-Raccord Keyser de 100 mm ÞIncongelabilité du coffre. ÞTige de vanne. ÞClapet de vanne.

Complétez les flèches ÞVolant de manœuvre. Þ Vis d'ouverture de coffre. Þ Prise latérale Demi-raccord de 65. Þ Tige de vanne. Þ Incongélabilité. Þ Clapet de vanne.

FIN Document réalisé par Sébastien DUPUIS janvier 2007 SDIS 86
