Seilwinden und Anschlagmittel Einsatztaktik „ Wie hinein so Heraus “ Bergungsrichtung Grundregel: Aufstellungsplatz • Fahrzeug in Zugrichtung der Last ausrichten • Zulässige Schrägzugwinkel beachten (max 25°)! • Zugkraft der Seilwinde überprüfen! (wenn zu gering z. B. lose Rolle)

Seilwinden und Anschlagmittel Einsatztaktik Sichern • Seilwinde gegen Wegrutschen sichern! Allradfeststellbremse Mindestens 2 Unterlegkeile • Bergegut gegen Wegrutschen sichern: Mulde im Gelände graben Nägel einschlagen Radkeile anlegen • Bergegut gegen Überschlag sichern: 2. Seilwinde Greifzug etc.

Seilwinden und Anschlagmittel Einsatztaktik Anschlagen • Zulässige und vorschriftsmäßige Anschlagmittel • Last und Windenseil mit Anschlagmitteln verbinden • Fachmännisch an der Last befestigen • Bei unsymetrischen Zügen ist darauf zu achten, daß Schäden durch Überbeanspruchung z. B Verformungen des Rahmens und oder Seilwinde entstehen können. • Anschlagmittel mit der höchsten Tragfähigkeit immer an der Last. • Das Seil von der Seilwinde sollte immer das schwächste Glied sein. (Sicherheitseinrichtung an der Seilwinde)

Seilwinden und Anschlagmittel Einsatztaktik Winde • Das Drahtseil darf niemals vollständig von der Windentrommel gezogen werden. Ø Es müssen lt. Hersteller entweder die letzte Seillage oder mindestens 5 Seilwindungen auf der Trommel wegen der Haftreibung verbleiben. Ø Seil abziehen beenden, sobald rote Seilmarkierung erscheint oder rote Warnleuchte "Seilende" aufleuchtet.

Seilwinden und Anschlagmittel Einsatztaktik Zusammenarbeit mehreren Hebezeugen • Es kann nur einer Befehle erteilen (Einsatzleiter oder einer vom EL Beauftragter) • Es muß entweder Sichtkontakt bzw. Funkkontakt zwischen dem Einweisenden und den Maschinisten gegeben sein. • Die diversen Verständigungszeichen müssen jedem geläufig und verständlich sein.

Seilwinden und Anschlagmittel Einsatztaktik Ende der Windenarbeit • Das Drahtseil soll immer unter Last aufgespult werden. • Beim Einziehen des Seiles soll die Kausche ca. 1 m vor der Flügelseilrolle bzw. Rollenfensters angehalten werden. • Die Restlänge vorsichtig einziehen, damit das Rollenfenster nicht durch die Seilkausche beschädigt wird! • Verschmutztes Seil mit reinem Wasser und Bürste reinigen, trocknen lassen und anschließend Seilpflegemittel auftragen. • Niemals mit Hochdruckreiniger säubern. • Auf ordnungsgemäße Abdeckung der Winde achten.

Seilwinden und Anschlagmittel Grundbegriffe der Mechanik Hebelgesetz Last x Lastarm = Kraft x Kraftarm Kraft = Last x Lastarm Kraftarm oder Last = Kraft x Kraftarm Lastarm

Seilwinden und Anschlagmittel Grundbegriffe der Mechanik Last: 10 t Kraft = Last x Lastarm Kraftarm Lastarm: 1 m = 10 t x 1 m 2 m Kraftarm: 2 m = 10 2 = 5 t

Seilwinden und Anschlagmittel Grundbegriffe der Mechanik Feste Rolle Gleichschwere Lasten = GLEICHGEWICHT (Hebelgesetz) LAST = KRAFT

Seilwinden und Anschlagmittel Grundbegriffe der Mechanik Bewegliche bzw. lose Rolle Last: 10 t Lastarm: r = 0, 1 m Kraftarm: 2 x r = 0, 2 m Kraft = Last x Lastarm Kraftarm = 10 t x 0, 1 m 0, 2 m = 1 = 5 t 0, 2

Seilwinden und Anschlagmittel Grundbegriffe der Mechanik Schiefe Ebene A = bewirkt das Abrutschen der Last B = bewirkt Druck auf die Unterlage Rollende Last

Seilwinden und Anschlagmittel Grundbegriffe der Mechanik 1 x eingeschert z. B. Baum 2 x eingeschert z. B. 2. Feuerwehrauto 3 x eingeschert

Seilwinden und Anschlagmittel Daten der Seilwinden Tank 1 RLFA Rüst mit Zugkraftstabilisator ohne Zugkraftstabilisator Zugkraft untere Seillage 50 k. N ≈ 5 t 4. 240 kp ≈ 4, 24 t Zugkraft obere Seillage 50 k. N ≈ 5 t 2. 460 kp ≈ 2, 46 t Seillänge ca. 65 m ca. 75 m Seildurchmesser 14 mm 13 mm 12 mm

Seilwinden und Anschlagmittel Daten der Seilwinden Einsatzbereich der Seilwinden

Seilwinden und Anschlagmittel Daten der Seilwinden Arbeitsbereich der Seilwinden Außerhalb des 25° - Winkels nur über Umlenkrolle ziehen! Die Begrenzung der Schrägzugwinkel ergibt sich aus den Werten der Fahrgestelle. Wird der Schrägzugwinkel überschritten muß eine vom Fahrzeug getrennt angebrachte Umlenkrolle verwendet werden, die z. B. an einem Baum montiert werden kann.

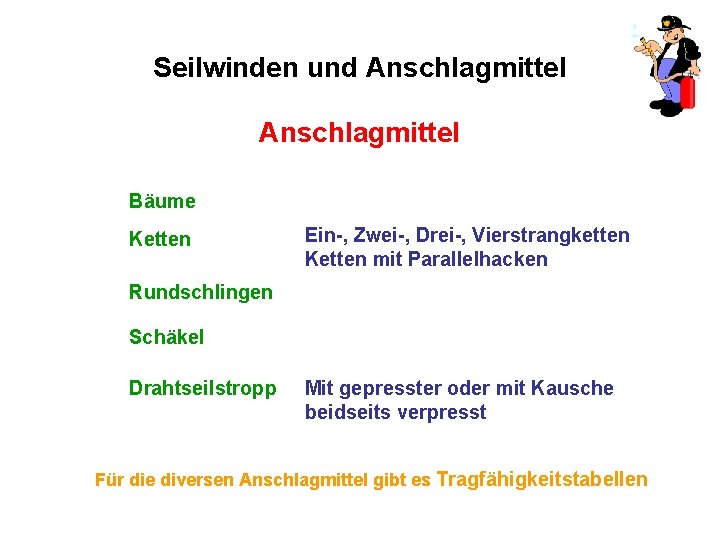

Seilwinden und Anschlagmittel Bäume Ketten Ein-, Zwei-, Drei-, Vierstrangketten Ketten mit Parallelhacken Rundschlingen Schäkel Drahtseilstropp Mit gepresster oder mit Kausche beidseits verpresst Für die diversen Anschlagmittel gibt es Tragfähigkeitstabellen

Seilwinden und Anschlagmittel Tragfähigkeit Die Tragfähigkeit der Anschlagmittel sind durch verschiedene Kennzeichnung ersichtlich. • eingewebte Tragkraftangabe • Farbkodierung bzw. Kennfarben • Etiketten (Metallplättchen) eingewebte Tragkraftangabe eingewebte Tonnenstreife (1 Streifen = 1 Tonne) Farbkodierung violett = 1 Tonne grün = 2 Tonnen gelb = 3 Tonnen grau = 4 Tonnen braun = 6 Tonnen

Seilwinden und Anschlagmittel Anschlagarten einfach geschnürt zweifach unsymetrisch 1. 000 kg 800 kg 2. 000 kg 1. 400 kg 1. 000 kg 2. 000 kg 1. 600 kg 4. 000 kg 2. 800 kg 2. 000 kg 3. 000 kg 2. 400 kg 6. 000 kg 4. 200 kg 3. 000 kg

Seilwinden und Anschlagmittel Bäume, an denen eine solche befestigt wird, müssen entsprechend gesund stark sein. Die Werte in der nachstehenden Tabelle sind Richtwerte für eine Befestigung in Stockhöhe. Bei höher gelegenen Befestigungspunkten ist der Baum entsprechend abzuspannen. Zugkraft F in k. N 20 30 40 50 60 80 Baumdurchmesser In 1, 30 m Höhe 25 30 35 40 45 50

Seilwinden und Anschlagmittel Kettengehänge Einstrangkette Zweistrangkette Dreistrangkette Vierstrangkette z. B. Tragkraftveränderungen im Zusammenhang mit dem Neigungswinkel 0° 0° - 45° 45° - 60° 750 kg 1050 kg 750 kg 1570 kg 1120 kg 2000 kg 2800 kg 2000 kg 4250 kg 3000 kg

Seilwinden und Anschlagmittel Kettengehänge Anhänger für geprüfte Ketten-Lastgehänge 1. Anzahl der Kettenstränge 2. Kettenstärke/mm 3. Höchstzulässige Gesamt-Tragkraft 4. Neigungswinkel der Strangketten

Seilwinden und Anschlagmittel Sicherheitsvorkehrungen Der Aufenthalt von Personen im Bereich des Drahtseiles und der zu bewegenden Lasten ist während des Windenbetriebes nicht gestattet. Sicherheitsabstände Der Sicherheitsabstand bei Seilarbeiten richtet sich nach der eingesetzten Seillänge.

Seilwinden und Anschlagmittel Sicherheitsvorkehrungen Mit einer am Drahtseil hängenden Last darf das Fahrzeug nicht gefahren (abschleppen) werden. Beschädigte Seile müssen grundsätzlich sofort ausgetauscht werden. Beginnt das Seil zu "singen", dann ist es nahe der Bruchbelastung.

Seilwinden und Anschlagmittel Sicherheitsvorkehrungen Die Verwendung des Zugseiles als Würgeseil ist verboten. Das Seil darf nicht knicken oder über scharfe Kanten (z. B. unterlegen von Holz) gezogen werden. Bei Drahtseilarbeiten immer Arbeitshandschuhe tragen. Anschlagmittel wie Ketten, Drahtseile, Endlosschlingen, Umlenkrollen, Schäkel u. a. müssen den Vorschriften entsprechen.
