FeuerwehrKreisausbildung RheinlandPfalz Lehrgang Maschinist Thema Kraftbetriebene und sonstige
Feuerwehr-Kreisausbildung Rheinland-Pfalz Lehrgang: Maschinist Thema: Kraftbetriebene und sonstige Geräte Stand: 11/2015 Lehrgang: Maschinist 7. Kraftbetriebene und sonstige Geräte 7. 1 Tragkraftspritzen 7. 2 tragbare Stromerzeuger 7. 3 Motorsägen 7. 4 Trennschleifmaschinen 7. 5 Tauchmotorpumpen Deckblatt 1
Lehrgang: Maschinist Thema: Kraftbetriebene und sonstige Geräte Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz 7. 1 Kraftbetriebene und sonstige Geräte: Tragkraftspritzen (TS) nach DIN EN 14466 Tragkraftspritze Typ Feuerlöschkreiselpumpe nach Höchstgewicht TS 8/8 DIN 14420 190 kg PFPN 6 -500 DIN EN 1028 96 kg PFPN 10 -1000 DIN EN 1028 190 kg PFPN 10 -1500 DIN EN 1028 190 kg 2
Lehrgang: Maschinist Thema: Kraftbetriebene und sonstige Geräte Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz 7. 1 Kraftbetriebene und sonstige Geräte: Tragkraftspritzen nach DIN 14410 und DIN EN 14644 z. B. TS 8 / 8 8 = Nennförderdruck in bar 8 x 100 = Nennförderstrom in l/min Tragkraftspritze Kraftstoffvorrat: mind. zwei Stunden. z. B. PFPN 10 -1000 = Nennförderstrom 10 = Nennförderdruck in bar Portable Feuerlöschkreiselpumpe Normaldruck Kraftstoffvorrat: mind. eine Stunde. 3
Lehrgang: Maschinist Thema: Kraftbetriebene und sonstige Geräte Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz 7. 1 Kraftbetriebene und sonstige Geräte: Tragkraftspritzen TS 8/8 - Sauganschluss: A Druckanschluss: 2 B Hauptfarbe: Rot (RAL 3000) Gewicht: max. 190 kg PFPN 10 -1000 Traggestell: Sauganschluss: A Druckanschluss: 2 B Hauptfarbe: Rot (RAL 3000) Gewicht: max. 190 kg - mit Kufen und Tragegriffe nur vorn und hinten - TS ≤ 100 kg bzw. TS ≤ 200 kg von mindestens 2 bzw. mindestens 4 Personen getragen werden Quelle: 4

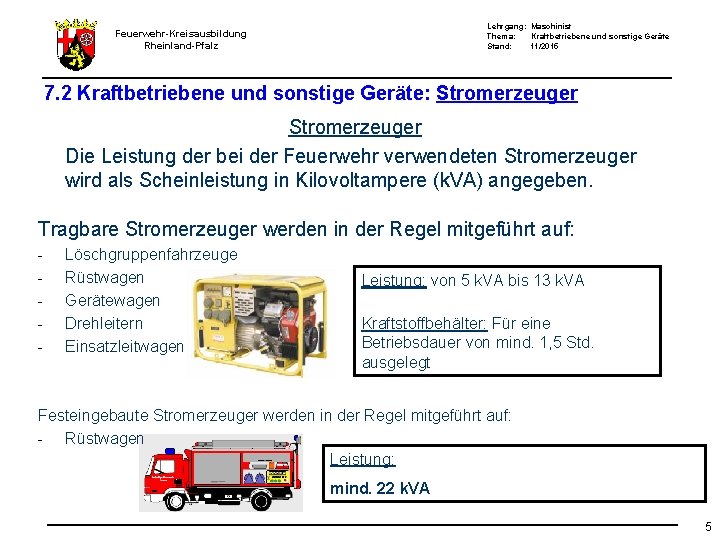

Lehrgang: Maschinist Thema: Kraftbetriebene und sonstige Geräte Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz 7. 2 Kraftbetriebene und sonstige Geräte: Stromerzeuger Die Leistung der bei der Feuerwehr verwendeten Stromerzeuger wird als Scheinleistung in Kilovoltampere (k. VA) angegeben. Tragbare Stromerzeuger werden in der Regel mitgeführt auf: - Löschgruppenfahrzeuge Rüstwagen Gerätewagen Drehleitern Einsatzleitwagen Leistung: von 5 k. VA bis 13 k. VA Kraftstoffbehälter: Für eine Betriebsdauer von mind. 1, 5 Std. ausgelegt Festeingebaute Stromerzeuger werden in der Regel mitgeführt auf: - Rüstwagen Leistung: mind. 22 k. VA 5
Lehrgang: Maschinist Thema: Kraftbetriebene und sonstige Geräte Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz 7. 2 Kraftbetriebene und sonstige Geräte: Tragbare Stromerzeuger Bedienfeld Generator Verbrennungsmotor 6
Feuerwehr-Kreisausbildung Rheinland-Pfalz Lehrgang: Maschinist Thema: Kraftbetriebene und sonstige Geräte Stand: 11/2015 7. 2 Kraftbetriebene und sonstige Geräte: Bedienfeld Last- / Spannungsanzeige Sicherungsautomaten Schutzleiterprüfeinrichtung Betriebsstundenzähler Steckdose Wechselstrom Steckdose Drehstrom 7
Feuerwehr-Kreisausbildung Rheinland-Pfalz Lehrgang: Maschinist Thema: Kraftbetriebene und sonstige Geräte Stand: 11/2015 7. 2 Kraftbetriebene und sonstige Geräte: Bedienfeld Isolationsüberwachung 8
Feuerwehr-Kreisausbildung Rheinland-Pfalz Lehrgang: Maschinist Thema: Kraftbetriebene und sonstige Geräte Stand: 11/2015 7. 2 Kraftbetriebene und sonstige Geräte: Kanisterbetankung im laufenden Betriebszustand 9
Lehrgang: Maschinist Thema: Kraftbetriebene und sonstige Geräte Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz 7. 2 Kraftbetriebene und sonstige Geräte: Leistung der Stromerzeuger Scheinleistung x Leistungsfaktor = Wirkleistung S x cos (φ) = P 5 k. VA x 0, 8 = 4 k. W = 4000 W D. h. , der Stromerzeuger kann z. B. mit 4 Scheinwerfern (Wirkverbraucher) zu je 1000 W belastet werden. Quelle: 10
Feuerwehr-Kreisausbildung Rheinland-Pfalz Lehrgang: Maschinist Thema: Kraftbetriebene und sonstige Geräte Stand: 11/2015 7. 2 Kraftbetriebene und sonstige Geräte: Stromerzeuger Sichtprüfung Nach jedem Einsatz ist eine Sichtprüfung erforderlich. Sie dient der Erkennung äußerer Schäden an: ü Leitungen ü Steckvorrichtungen ü Gehäusen ü Zugentlastungen ü Biege- und Knickschutz Schutzleiterprüfung Nach jedem Einsatz ist der Schutzleiter zu prüfen, der für die Sicherheit ganz besonders wichtig ist. Hierzu ist die Schutzleiter-Prüfeinrichtung zu benutzen, mit der jeder Stromerzeuger der Feuerwehr ausgestattet ist. Zu prüfen sind alle elektrischen Geräte ü Stromerzeuger ü Leitungen ü Verbraucher 11
Lehrgang: Maschinist Thema: Kraftbetriebene und sonstige Geräte Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz 7. 2 Kraftbetriebene und sonstige Geräte: Anschlusslängen zulässig a a Unzulässig a Anschlusslängen bei Stromerzeugern der Feuerwehr gilt: - Gesamtleitungslänge max. 100 m - Bis zu 10 m Geräteanschlussleitung dürfen vernachlässigt werden 12
Feuerwehr-Kreisausbildung Rheinland-Pfalz Lehrgang: Maschinist Stand: 11/2015 7. 3 Kraftbetriebene und sonstige Geräte: Motorsägen Motorsäge mit sicherheitstechnischer Ausrüstung Spezielle Beinlinge oder Hosen mit rundumlaufenden Schnittschutzeinlagen der Form C Feuerwehrhelm mit Gesichtsschutz + Gehörschutz Empfohlen wird Schutzhelmkombination (Forsthelm) 13
Feuerwehr-Kreisausbildung Rheinland-Pfalz Lehrgang: Maschinist Thema: Kraftbetriebene und sonstige Geräte Stand: 11/2015 7. 4 Kraftbetriebene und sonstige Geräte: Trennschleifmaschinen Mit Verbrennungsmotor Mit Elektroantrieb Schutzausrüstung: Schutzhandschuhe + Gesichtsschutz + Gehörschutz 14
Lehrgang: Maschinist Thema: Kraftbetriebene und sonstige Geräte Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz 7. 5 Kraftbetriebene und sonstige Geräte: Tauchmotorpumpe nach DIN 14425 TP 4 / 1 1 bar Nennförderdruck 400 l/min Nennförderstrom Tauchmotorpumpe Merkmale: Korndurchlass 8 mm 230 Volt Wechselstrom Pumpenausgang: B TP 8 / 1 1 bar Nennförderdruck 800 l/min Nennförderstrom Tauchmotorpumpe Merkmale: Korndurchlass 10 mm 400 Volt Drehstrom Pumpenausgang: B TP 15 / 1 Merkmale: 1 bar Nennförderdruck Korndurchlass 15 mm 1500 l/min Nennförderstrom 400 Volt Drehstrom Tauchmotorpumpe Pumpenausgang: A 15
Lehrgang: Maschinist Thema: Kraftbetriebene und sonstige Geräte Stand: 11/2015 Feuerwehr-Kreisausbildung Rheinland-Pfalz 7. 5 Kraftbetriebene und sonstige Geräte: Tauchmotorpumpe nach DIN 14425 Anschlusskabel mit Kondensator Gehäuse mit Tragegriff und Festkupplung Elektromotor mit Überlastschutz Entwässerungsschraube Leckwasserraum Laufrad Flachsaugsieb Äußeres Schmutzsieb mit Bodenplatte 16
Feuerwehr-Kreisausbildung Rheinland-Pfalz Lehrgang: Maschinist Thema: Kraftbetriebene und sonstige Geräte Stand: 11/2015 7. 5 Kraftbetriebene und sonstige Geräte: Personenschutzeinrichtung mit erweiterten Schutzfunktionen Aktuell verwendete und erhältliche PRCD-S erfüllen nur dann die Schutzfunktion, wenn sie mit bloßer Hand und direktem Hautkontakt zur Einschalttaste eingeschaltet werden. Während des Einschaltens führen die PRCD-S eine Messung über den Körper des Benutzers durch. Trägt dieser Handschuhe beim Einschalten kann die Messung nicht erfolgen und es wird „alles in Ordnung“ angezeigt, obwohl keine Schutzfunktion aktiv ist! Weiteres unter: http: //www. fuk. de/fileadmin/uploads/Sicherheitshinweis_zur_Benutzung_von_PRCD-S_14 -05 -19__2_. pdf 17
