FESTO Mec Lab Werkplekbespreking Mec Lab stations van
FESTO Mec. Lab Werkplekbespreking Mec. Lab stations van FESTO Didactic. Bestaat uit 3 Stations. • Stapelmagazijn • Transportband • Handling Lesmateriaal FESTO. • Eigenlijk alleen geschikt voor ROC opleiding. • Kost te veel tijd, is te complex, te veel valt buiten het examenprogramma.
FESTO Mec. Lab Doelstelling stations. Kennis maken met actuatoren • Motor • Stopper • Relais • Enkelwerkende cilinder • Dubbelwerkende cilinder • Grijper cilinder Kennis maken met sensoren. • Optische sensor • Inductieve sensor • Eindschakelaar Een actuator beïnvloed het proces. Een sensor meet een grootheid.
FESTO Mec. Lab Doelstelling stations. Kennis maken met actuatoren • Motor • Stopper • Relais • Enkelwerkende cilinder • Dubbelwerkende cilinder • Grijper cilinder Kennis maken met sensoren. • Optische sensor • Inductieve sensor • Eindschakelaar Een actuator beïnvloed het proces. Een sensor meet een grootheid.

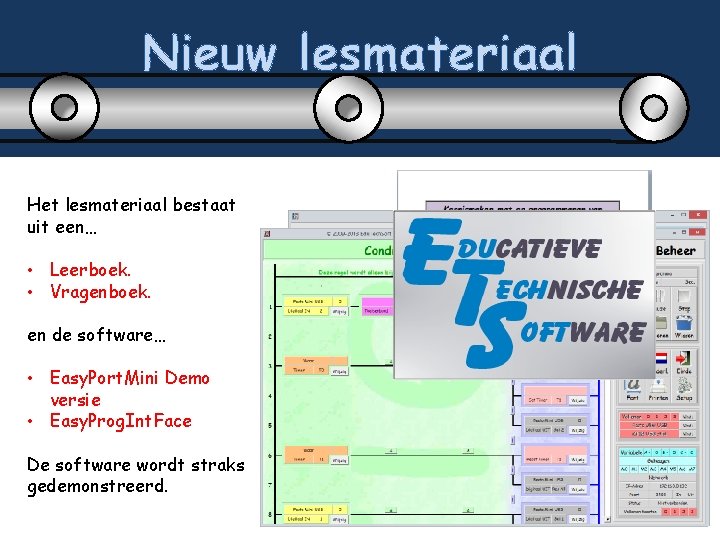

Nieuw lesmateriaal Het lesmateriaal bestaat uit een… • Leerboek. • Vragenboek. en de software… • Easy. Port. Mini Demo versie • Easy. Prog. Int. Face De software wordt straks gedemonstreerd.
Nieuw lesmateriaal Het lesmateriaal bestaat uit een… • Leerboek. • Vragenboek. en de software… • Easy. Port. Mini Demo versie • Easy. Prog. Int. Face De software wordt straks getoond.
DE TRANSPORTBAND Opbouw van de lessen • • • Instructieboek Software Verbinden Besturen Ontdekken Begrijpen Werkboek Programmeren Filmen
DE TRANSPORTBAND Opbouw van de lessen • • • Instructieboek Software Verbinden Besturen Ontdekken Begrijpen Werkboek Programmeren Filmen

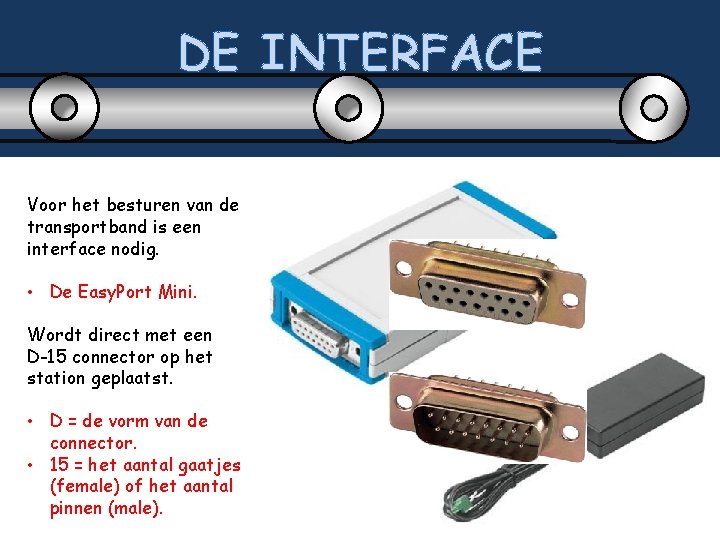

DE INTERFACE Voor het besturen van de transportband is een interface nodig. • De Easy. Port Mini. Wordt direct met een D-15 connector op het station geplaatst. • D = de vorm van de connector. • 15 = het aantal gaatjes (female) of het aantal pinnen (male). Een interface zet (elektrische) signalen om van en naar de computer.
DE INTERFACE Voor het besturen van de transportband is een interface nodig. • De Easy. Port Mini. Wordt direct met een D-15 connector op het station geplaatst. • D = de vorm van de connector. • 15 = het aantal gaatjes (female) of het aantal pinnen (male).

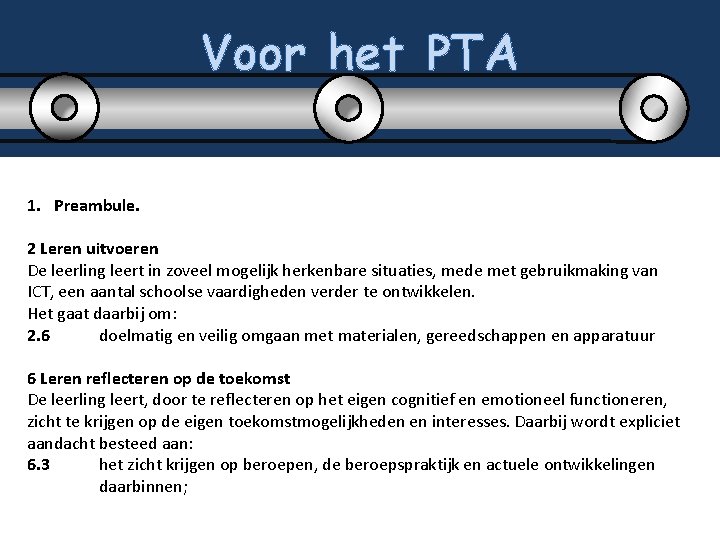

Voor het PTA 1. Preambule. 2 Leren uitvoeren De leerling leert in zoveel mogelijk herkenbare situaties, mede met gebruikmaking van ICT, een aantal schoolse vaardigheden verder te ontwikkelen. Het gaat daarbij om: 2. 6 doelmatig en veilig omgaan met materialen, gereedschappen en apparatuur 6 Leren reflecteren op de toekomst De leerling leert, door te reflecteren op het eigen cognitief en emotioneel functioneren, zicht te krijgen op de eigen toekomstmogelijkheden en interesses. Daarbij wordt expliciet aandacht besteed aan: 6. 3 het zicht krijgen op beroepen, de beroepspraktijk en actuele ontwikkelingen daarbinnen;
Voor het PTA 2. Examenprogramma per vak TGL/I/6 3. Meten en regelen De kandidaat kan in een practicumsituatie: BB KB GL X - een meting uitvoeren, de resultaten beschrijven en interpreteren van een regelkring de onderdelen herkennen en de werking zichtbaar maken en heeft kennis van de 'en' en de 'of' functie en de praktische toepassing van chemische, optische, mechanische en elektrische metingen. TGL/T/3 11. Meten en sturen De kandidaat kan in een practicumsituatie: - een meting uitvoeren opbouwen of aansluiten en de werking zichtbaar maken van: eenvoudige schakelingen sensoren en actuatoren. eenvoudig gesloten regelsysteem voor aan- / uit- regeling.
Voor het PTA 2. Examenprogramma per vak TGL/I/6 3. Meten en regelen De kandidaat kan in een practicumsituatie: BB KB GL X - een meting uitvoeren, de resultaten beschrijven en interpreteren van een regelkring de onderdelen herkennen en de werking zichtbaar maken en heeft kennis van de 'en' en de 'of' functie en de praktische toepassing van chemische, optische, mechanische en elektrische metingen. TGL/T/3 11. Meten en sturen De kandidaat kan in een practicumsituatie: - een meting uitvoeren opbouwen of aansluiten en de werking zichtbaar maken van: eenvoudige schakelingen sensoren en actuatoren. eenvoudig gesloten regelsysteem voor aan- / uit- regeling.
TIP Voor 2 stations is perslucht een vereiste. FESTO kan een geluidsarme compressor leveren. Sluit deze niet aan op dezelfde Wcd. (stopcontact) als de computer en de voeding van de Easy. Port Mini. Door het (automatisch) starten van de compressor bestaat grote kans op een verbroken verbinding.
TIP Voor 2 stations is perslucht een vereiste. FESTO kan een geluidsarme compressor leveren. Sluit deze niet aan op dezelfde Wcd. (stopcontact) als de computer en de voeding van de Easy. Port Mini. Door het (automatisch) starten van de compressor bestaat grote kans op een verbroken verbinding.
Demonstratie Het lesmateriaal zal hierna gedemonstreerd worden. Zo krijgt u direct inzicht in de manier van werken/leren en kunt u een inschatting maken of u het geschikt acht voor uw leerlingen. Overal waar in uw Tn lessen gesproken wordt over sensoren en actuatoren kunt u dit lesprogramma inzetten. Het lesmateriaal wordt na deze presentatie aan u uitgereikt.
