Festkörperölsperre 250 F Für Ölunfälle auf Binnengewässer und Fließgewässer

Festkörperölsperre 250 F • Angefordert im Haushalt 2003 • Ausgeliefert am 2. 10. 2003 • Für die Feuerwehren der Stadt Seesen • Lagerung in Rhüden (Garage Nr. 4) • Kosten ca. 1000 €

Festkörperölsperre besteht aus: • Einem oder mehreren Segmenten • Uferendstücken (Normalufer, Steilufer) • Speziellen Schnellkupplungen • Flexible Schnelleinsatzsperre • Spezielle Alu-Gelenkkupplungsschienen

Eigenschaften • Haspelbare Version (WDF) • Faltbare Version (F) • Geringe Eintauchtiefe (ca. 120 mm) • Auf flachen Gewässern einsetzbar • Einsetzbar als Ableitsperre • Ölaufnahme direkt am Ufer

Technische Daten Ölsperre • Wasser- u. öldicht verschweißter Schwimmkörper 150 mm Ø • Ballastgewicht 3 Kg/m • Außenhaut beidseitig PVC beschichtet • Eintauchtiefe 120 mm • Segmentlänge 5 lfd/m • Verbindung durch Alu - Schnellkupplung

Vorhandenes Ölsperrenzubehör • 2 Segmente je 5 Meter • 4 Endstücke • 4 Verbindungsstücke • 1 Schwimmseil 10 Meter • 6 Uferbefestigungsstangen je 1 Meter

Ölsperre einbauen Ölsperre Fließgeschwindigkeit 1 m/sek = Anströmgeschwindigkeit 900 Einbringwinkel Merke: Niemals rechtwinklig in Fließgewässer einbauen!

Ölsperre einbauen absaugen Ölsperre Fließgeschwindigkeit ! Anströmgeschwindigkeit halbiert 450 Fließgeschwindigkeit = 1 m/s Einbringwinkel = 45 0 Sperrenlänge = B x 1, 5 m Einbringwinkel

Ölsperre in Flusskrümmung einbauen

Ölsperre in Flusskrümmung einbauen

Merkblatt für den Einsatz vorgefertigter, schwimmender Ölsperren (Bek. d. BMU v. 31. 8. 1992) 1. Allgemeines 2. Geltungsbereich 3. Vorbereitende Maßnahmen 4. Grundsätze 5. Einbringen von Ölsperren

4. Grundsätze • 4. 1 Einbringwinkel, Sperrenlänge, Fließgeschwindigkeiten • 4. 2 Einsatz in Flusskrümmungen • 4. 3 Eintauchtiefe • 4. 4 Unterwanderung

5. Einbringen der Ölsperre in Fließgewässer • Kenntnis der jeweiligen örtlichen Gegebenheiten (Zufahrt, Uferbeschaffenheit, Breite, Fließgeschwindigkeit) • Einrichtung von Festpunkten • Schräg zur Fließrichtung einbauen, Einbauwinkel kleiner als 90 0

Ölsperre einschwimmen Ölsperre 1 4 1) Haltepunkt 1 2) Haltepunkt 2 3) Haltepunkt 3 4) Zugseil 5) Hilfsseil 6) Sperrenlänge 3 6 5 2

Ölsperre einschwimmen 1 6 4 1) Haltepunkt 1 2) Haltepunkt 2 3) Haltepunkt 3 4) Zugseil 5) Hilfsseil 6) Sperrenlänge 3 5 2

Ölsperre einschwimmen 1 1) Haltepunkt 1 2) Haltepunkt 2 3) Haltepunkt 3 4) Zugseil 5) Hilfsseil 6) Sperrenlänge 3 2

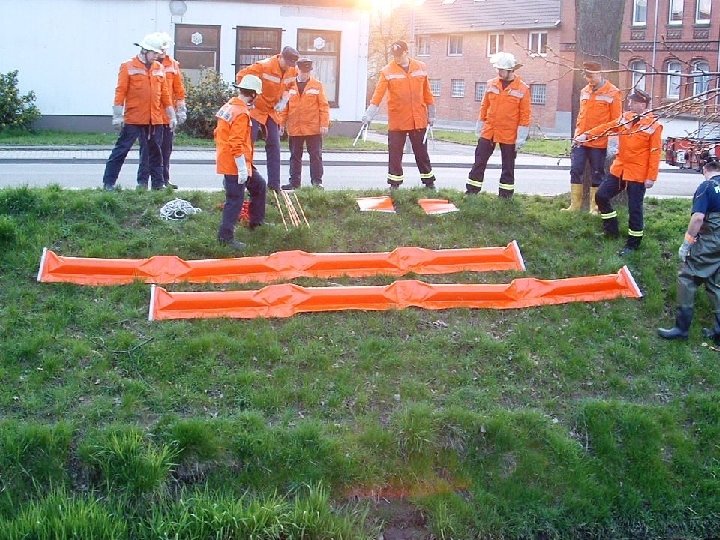

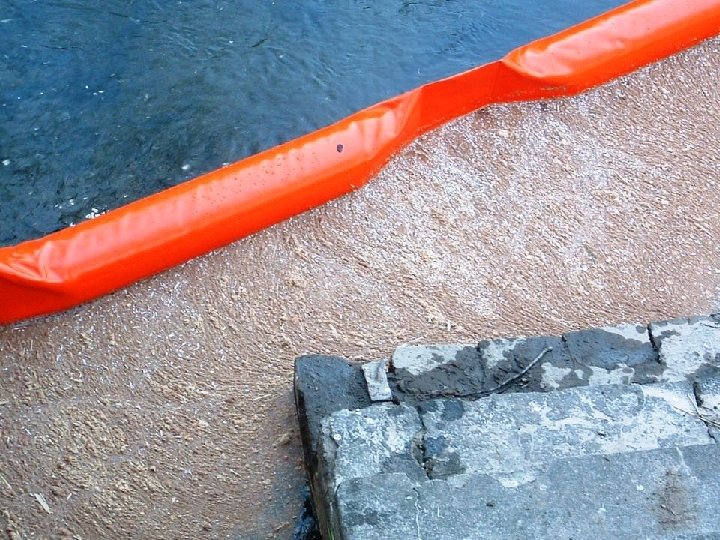

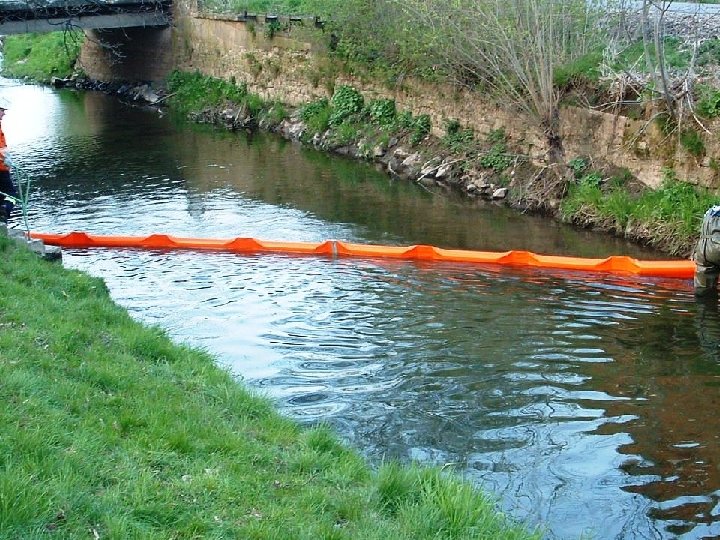

Einsatz der Festkörperölsperre

Ableitsperre mit Uferschutz

Faltbehälter, selbstaufrichtend, 1500 Liter,

Einwegölsperren
