FENOMENA KEBAKARAN Api kebakaran NYALA API CAHAYA PANAS
FENOMENA KEBAKARAN Api kebakaran

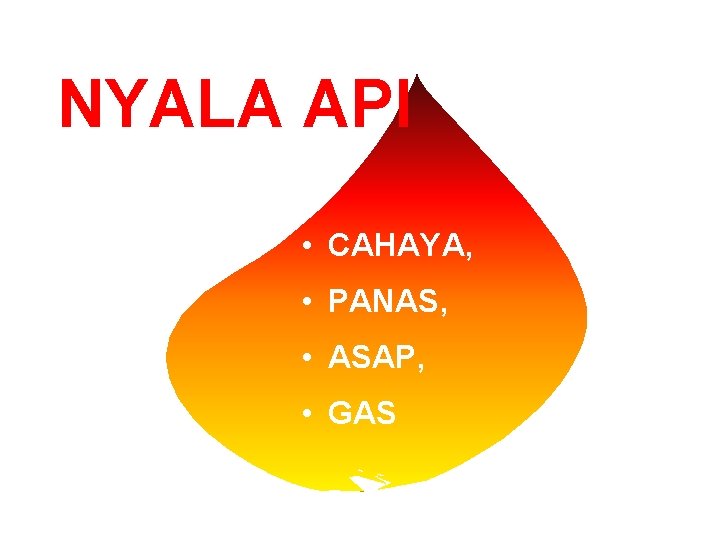

NYALA API • CAHAYA, • PANAS, • ASAP, • GAS
FUEL ? FEEDBACK GE OX Y VAPOR FIRE AT ? SEGITIGA API (FUEL-OXYGEN-HEAT) DIHUBUNGKAN OLEH BESARAN ANGKA -ANGKA HE N HEAT OUT PUT SOURCE ENERGY ? FLAMMABLE RANGE ? • FLASH POINT • FIRE POINT • AUTO IGNITION TEMPERATURE BESARAN ANGKA-ANGKA TSB. HARUS DIKENALI DAN DIKENDALIKAN
Properties of Flammable Liquids • Flash points • Density • Flammable Range • Lower Explosive Limit • Upper Explosive Limit
PANAS CO 2 H 2 O 4. Reaksi berantai Dalam siklus nyala api adalah reaksi kimia oksidasi eksotermal secara berantai 3. Fire Point Rantai reaksi VAPORIZATION O 2 FUEL Cx H x SOURCE ENERGY Reaksi nyala akan kontinyu apabila ada siklus panas yang sanggup menghasilkan uap terus menerus. 2. Flammable range. Kadar uap bahan bakar di udara harus dalam campuran yang seimbang. 1. Vaporization. Diperlukan energi awal untuk merubah bahan bakar kedalam bentuk uap. Suhu yang dibutuhkan disebut flash point
VA PO R % CURVE VAPOR EXPLOSIVE LIMITS IN AIR % BY VOLUME UPPER EXPLOSIVE LIMIT ( % ) EXPLOSIVE RANGE O 2 100 % LOWER EXPLOSIVE LIMIT ( % ) 21% 78 % 0% 100 % N 2
Percentage by volume Too Rich 7. 6% UEL Flammable Range 1. 4% LEL Too Lean 0% Petrol
LEL (%) UEL (%)
Rantai reaksi pembakaran Ethane ( C 2 H 6) CH 3 | + Heat CH 3 H H H C C H H CH 3 + O 2 | CH 2* + + O 2 H* H +O 2 *) Free Radicals HO* + O* CH 2 +| CH 2 CH 3 | CH 2 OO* + H 2 HO* + H 2 CH 2 2 || + H 2 O + HO* CH 2 CH 3 | CHO + HO* H 2 O + H* HO* + +O 2 H* +O 2 HO* + O*
NYALA API Nyala api yang tampak adalah zat yang sedang berpijar dalam proses - reaksi kimia - oksidasi - eksothermal
FUEL OXYGEN Free radicals reaction HEAT Free radicals reaction OH* + OH* --> H 2 O + O* + Panas (Exothermal)

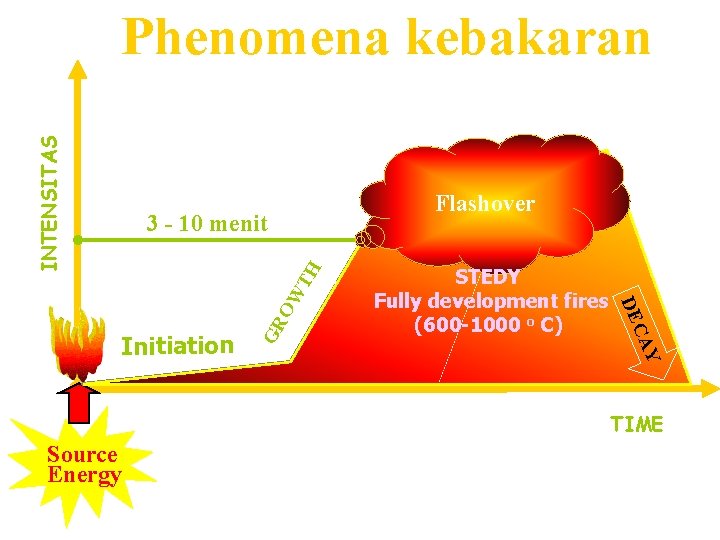

INTENSITAS Phenomena kebakaran Flashover Y GR CA Initiation STEDY Fully development fires (600 -1000 o C) DE OW TH 3 - 10 menit TIME Source Energy
KONDUKSI KONVEKSI RADIASI KONDUKSI
FLAS OVER - SAAT TERJADI PENYALAAN SERENTAK YANG MELIBATKAN SELURUH BENDA YANG ADA DI DALAM RUANGAN, DITANDAI DENGAN PECAHNYA KACA-KACA
BILA ADA KESEMPATAN UDARA MASUK AKAN TERJADI LEDAKAN ar Ud KEBAKARAN DALAM RUANG TERTUTUP KEHABISAN OKSIGEN a BACK DRAFT
DOMINO KEBAKARAN
FIRE PREVENTION PRE FIRE CONTROL IN CASE FIRE CONTROL POST FIRE CONTROL FIRE SAFETY MANAGEMENT
PRE FIRE CONTROL ¡ Identifikasi potensi bahaya kebakaran Ø Identifikasi tingkat ancaman bahaya kebakaran (Fire risk Assesment) Ø Identifikasi skenario (Fire model) Ø Perencanaan system proteksi kebakaran (Aktif/Pasif) Ø Perencanaan tanggap darurat (Fire Emergency Plan) Ø Pembentukan organisasi Ø Pelatihan/Sertifikasi
IN CASE FIRE CONTROL Fire Emergency Response Deteksi Alarm Padamkan-Lokalisir Evakuasi Rescue & P 3 K Amankan
POST FIRE CONTROL INVESTIGASI ANALISIS REKOMENDASI REHABILITASI

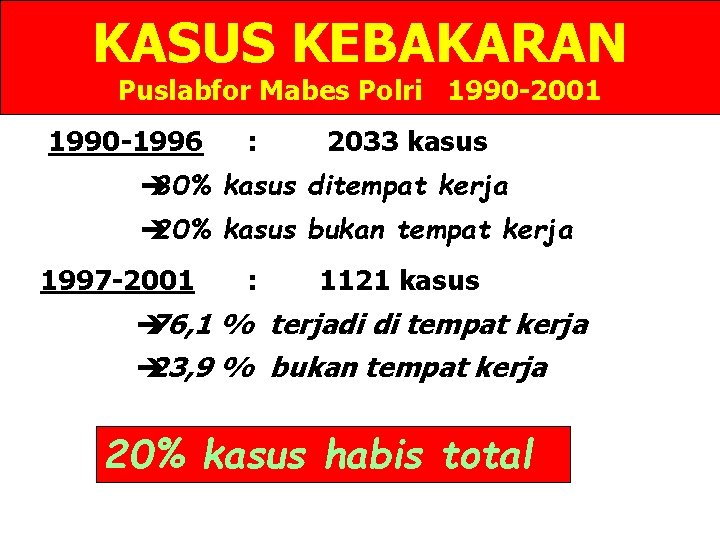

KASUS KEBAKARAN Puslabfor Mabes Polri 1990 -2001 1990 -1996 : 2033 kasus è 80% kasus ditempat kerja è 20% kasus bukan tempat kerja 1997 -2001 : 1121 kasus è 76, 1 % terjadi di tempat kerja è 23, 9 % bukan tempat kerja 20% kasus habis total

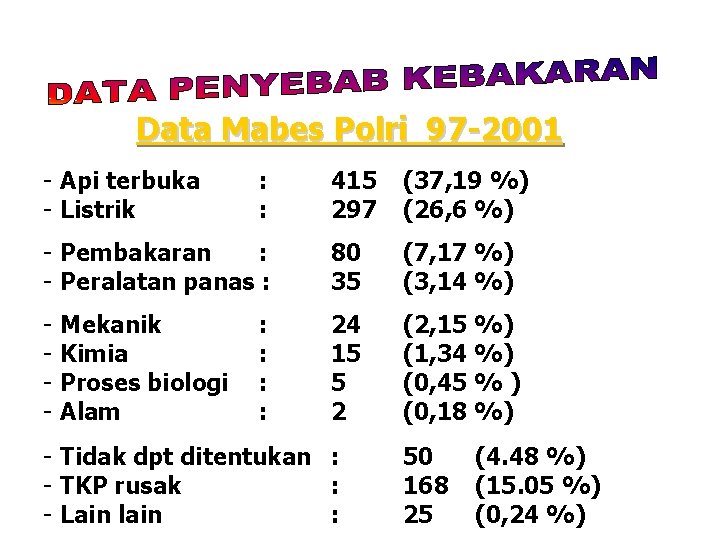

Data Mabes Polri 97 -2001 - Api terbuka - Listrik 415 297 (37, 19 %) (26, 6 %) - Pembakaran : - Peralatan panas : 80 35 (7, 17 %) (3, 14 %) - 24 15 5 2 (2, 15 %) (1, 34 %) (0, 45 % ) (0, 18 %) Mekanik Kimia Proses biologi Alam : : : : - Tidak dpt ditentukan : - TKP rusak : - Lain lain : 50 168 25 (4. 48 %) (15. 05 %) (0, 24 %)

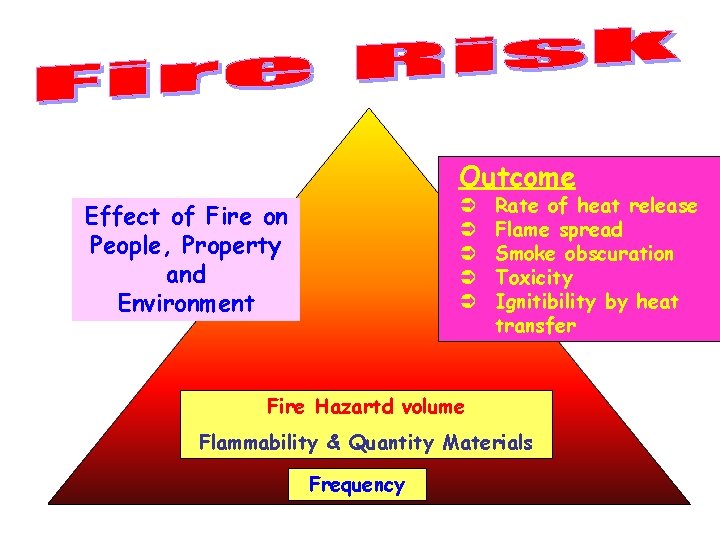

The Potential Effect of Fire on People and Property Smoke Temperature Carbon Monoxide Carbon Dioxide Oxygen Pe ril Pa ak ni u k
Outcome Ü Ü Ü Effect of Fire on People, Property and Environment Rate of heat release Flame spread Smoke obscuration Toxicity Ignitibility by heat transfer Fire Hazartd volume Flammability & Quantity Materials Frequency
KLASIFIKASI HUNIAN (TINGKAT ANCAMAN BAHAYA KEBAKARAN) Level of risk • Ringan • Sedang • Berat • Peruntukan/kegiatan • Konstruksi & material • Tinggi bangunan • . Penghuni
Problema K 3 Gedung Tinggi - Padat teknologi (ME) Banyak penghuni Gempa bumi Kebakaran

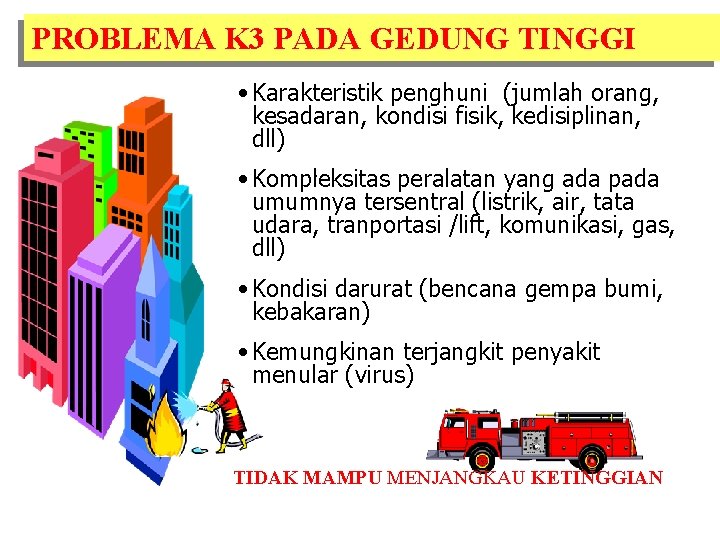

PROBLEMA K 3 PADA GEDUNG TINGGI • Karakteristik penghuni (jumlah orang, kesadaran, kondisi fisik, kedisiplinan, dll). • Kompleksitas peralatan yang ada pada umumnya tersentral (listrik, air, tata udara, tranportasi /lift, komunikasi, gas, dll) • Kondisi darurat (bencana gempa bumi, kebakaran) • Kemungkinan terjangkit penyakit menular (virus) TIDAK MAMPU MENJANGKAU KETINGGIAN
Masalah / kendala - sarana proteksi kebakaran personel (intern perusahaan) Access bantuan darurat - sistem tanggap darurat

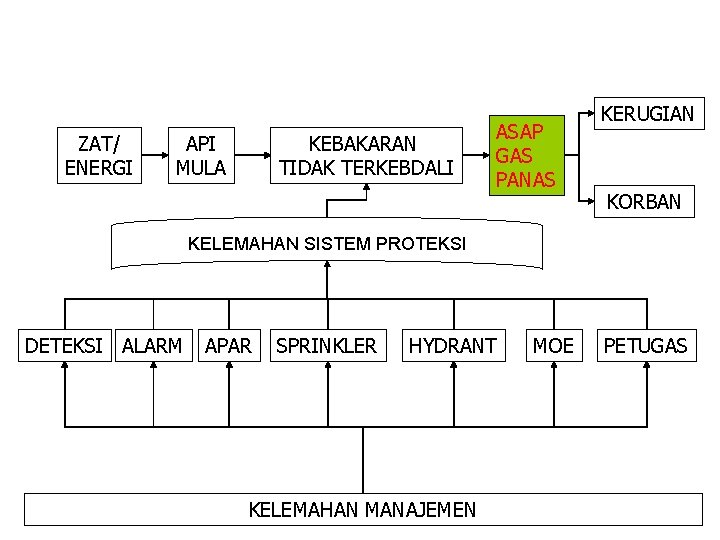

ZAT/ ENERGI API MULA KEBAKARAN TIDAK TERKEBDALI ASAP GAS PANAS KERUGIAN KORBAN KELEMAHAN SISTEM PROTEKSI DETEKSI ALARM APAR SPRINKLER HYDRANT KELEMAHAN MANAJEMEN MOE PETUGAS

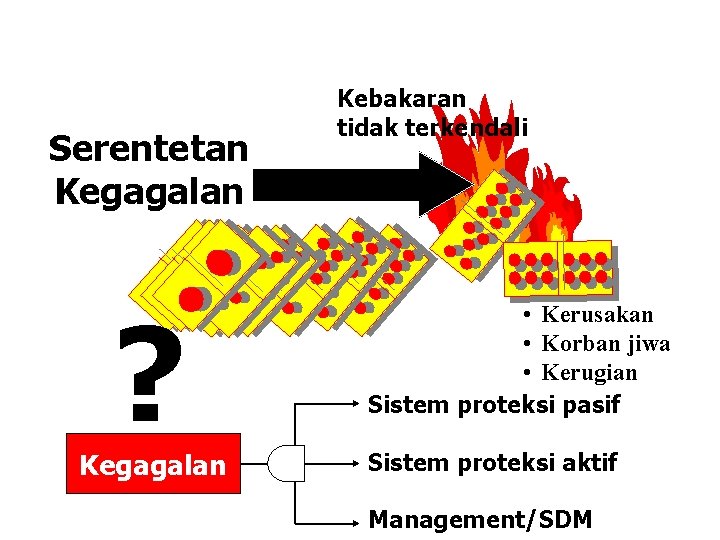

Serentetan Kegagalan ? Kegagalan Kebakaran tidak terkendali • Kerusakan • Korban jiwa • Kerugian Sistem proteksi pasif Sistem proteksi aktif Management/SDM
I/ AK TE ME RH M AL AD DA TER AN AI LA PE G M RA RU N AN GK GA AP AS N AP T /G ER AS P /P AP AN AR AS HD Y I ST MP AN AN TE MO DA GA RK E R N UN TID K 3 C TA PEN NG G GU ETA KU NG HU RA N JA AN G W & PE AB T N Kerugian & korban I AL ID AK AK AR TE AN RK EB D KE PE LE PE M MA N BIN H GA A AN W AN AS / AN SU K 3 TI M B DA E K RA TE P RD I RE ET SP EK ON SI S SA LA KU NR M BA RA AN T NG A PE GA M PE GA EM MA DA M LD A AD A DA M L AM A I M KE AN T B KE M LE AN M AJ AH EM AN EN K 3
Kegagalan SARANA PROTEKSI KEBAKARAN Proteksi pasif Proteksi aktif 2 Manajemen • SDM • Prosedur darurat 1 3 FIRE STOPING SMOKE CONTROL COMPARTMENT ESCAPE ROUTE
Kegagalan proteksi aktif 2 DETEKSI ALARM APAR SPRINKLER HYDRANT 2 a 2 b 2 c 2 d 2 e
Ukuran tidak sesuai Macet/tidak berfungsi Salah penempatan FOAM Jenis tidak sesuai POWDER 2 HALON WATER KEGAGALAN APAR Tidak bertekanan - bocor Menggumpal - tunda refill • belum ditunjuk Petugas • tidak trampil

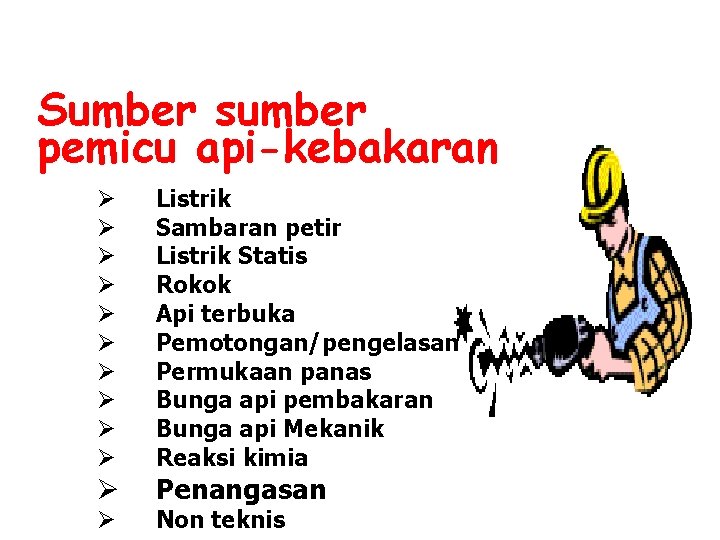

Sumber sumber pemicu api-kebakaran Ø Ø Ø Listrik Sambaran petir Listrik Statis Rokok Api terbuka Pemotongan/pengelasan Permukaan panas Bunga api pembakaran Bunga api Mekanik Reaksi kimia Penangasan Non teknis
PASSIF AKTIF ® ® DETEKSI ® ® APAR ® HYDRAN ® ® ® ALARM SPRINKLER MEANS OF ESCAPE KOMPARTEMEN SMOKE CONTROL FIRE DAMPER FIRE RETARDANT/TREATMENT
F Kebijakan (Fire Safety Policy) F Identifikasi & Pengendalian (Pre-fire Fire safety F management MANAJEMEN planning) Permit to work system (Hot Work Permit) F Pengorganisasian (Fire Teams) F Pembinaan dan latihan F Tanggap darurat (F E P) F Gladi terpadu (Fire drill) F Riksa-Uji (Inspection & Testing) F Pemeliharaan (Preventive PENANGGULANGAN maintenance) KEBAKARAN F Audit (Fire safety Audit) F System informasi & komunikasi F POSKO Pengendalian darurat
Pasal 3 ayat (1). DASAR HUKUM K 3 PENANGGULANGAN KEBAKARAN UU NO 1 TH 1970 Dengan peraturan perundangan ditetapkan syarat keselamatan kerja untuk: • mencegah, mengurangi, dan memadamkan kebakaran, • mencegah, mengurangi peledakan • memberikan kesempatan jalan menyelamatkan diri dalam bahaya kebakaran • pengendalian penyebaran asap, gas dan suhu Pasal 9 ayat (3). Pengurus wajib membina K 3 penanggulangan kebakaran
K 3 PRINSIP PENANGGULANGAN KEBAKARAN UU NO 1 TH 1970 mencegah, mengurangi, dan memadamkan kebakaran, 1. PENGENDALIAN SEGALA BENTUK ENERGI ? ? SOURCE ENERGY ? ? Data Penyebab Kebakaran • • • Listrik Sambaran petir Listrik Statis Rokok Api terbuka Pemotongan/pengelasan Permukaan panas Bunga api pembakaran Bunga api Mekanik Reaksi kimia Penangasan

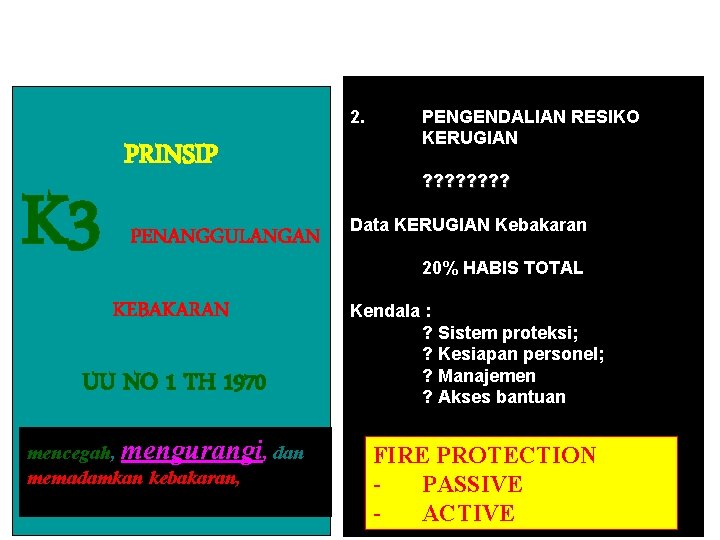

2. K 3 PRINSIP PENANGGULANGAN KEBAKARAN UU NO 1 TH 1970 mencegah, mengurangi, dan memadamkan kebakaran, PENGENDALIAN RESIKO KERUGIAN ? ? ? ? Data KERUGIAN Kebakaran 20% HABIS TOTAL Kendala : ? Sistem proteksi; ? Kesiapan personel; ? Manajemen ? Akses bantuan FIRE PROTECTION PASSIVE ACTIVE
3. K 3 PRINSIP PENANGGULANGAN KEBAKARAN UU NO 1 TH 1970 Sarana jalan menyelamatkan diri pengendalian penyebaran asap, gas dan suhu KESELAMATAN PENGHUNI ? ? ? ? Ancaman bahaya - asap, gas beracun, ledakan, reruntuhan, Syarat K 3 : ? Pintu/tangga darurat; ? Smoke control system; ? Rambu ? Penerangan darurat
DASAR HUKUM K 3 PENANGGULANGAN KEBAKARAN PE PE RA PR RSY TUR OS AR AN ED A UR TAN & STA ND AR TEK FIR NIS ES ENG AFE INE TY ERI NG PEDOMA MANUAL UU NO 1 TH 1970 N
PERATURAN DAN STANDAR TEKNIS K 3 PENANGGULANGAN KEBAKARAN PENGENDALIAN ENERGI SARANA PROTEKSI KEBAKARAN MANAJEMEN K 3 • KEPMENAKER 75/2002 K 3 LISTRIK • PERMENAKER 02/89 Prot. Petir • KEP. MENAKER KEP. 187/MEN/1999 (B 3) • PER. KHUSUS “EE” (BH. MUDAH TERBAKAR) • PER. KHUSUS “K” (BH. MUDAH MELEDAK) • PERMENAKER 04/80 APAR • PERMENAKER 02/83 ALARM • INST. MENAKER INS. 11/MEN/1997 • PERMENAKER 04/87 P 2 K 3 • PERMENAKER 05/96 SMK 3 • KEP. MENAKER KEP. 186/MEN/1999 UNIT PENANGG. KEB. DI TEMPAT KERJA
Fire safety management MANAJEMEN PENANGGULANGAN KEBAKARAN F Kebijakan (Fire Safety Policy) F Identifikasi & Pengendalian (Pre-fire planning) F Permit to work system F Pengorganisasian (Fire Teams) F Pembinaan dan latihan F Tanggap darurat (F E P) F Gladi terpadu (Fire drill) F Riksa-Uji (Inspection & Testing) F Pemeliharaan (Preventive maintenance) F Audit (Fire safety Audit) F System informasi & komunikasi F POSKO Pengendalian darurat

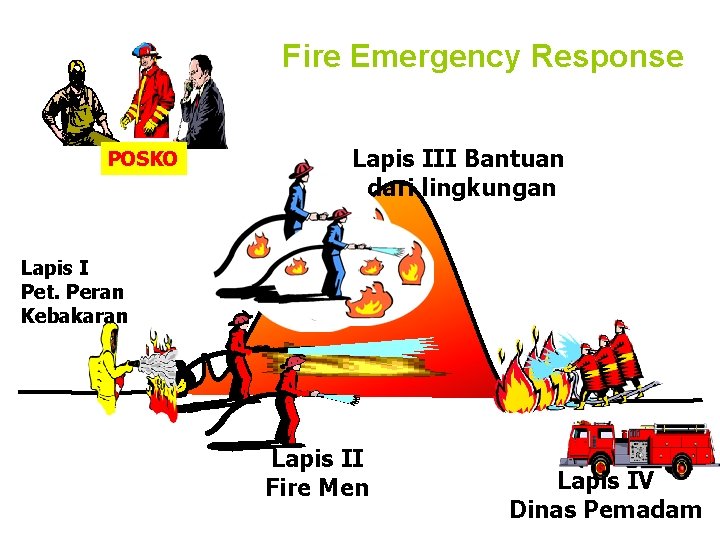

Fire Emergency Response POSKO Lapis III Bantuan dari lingkungan Lapis I Pet. Peran Kebakaran Lapis II Fire Men Lapis IV Dinas Pemadam

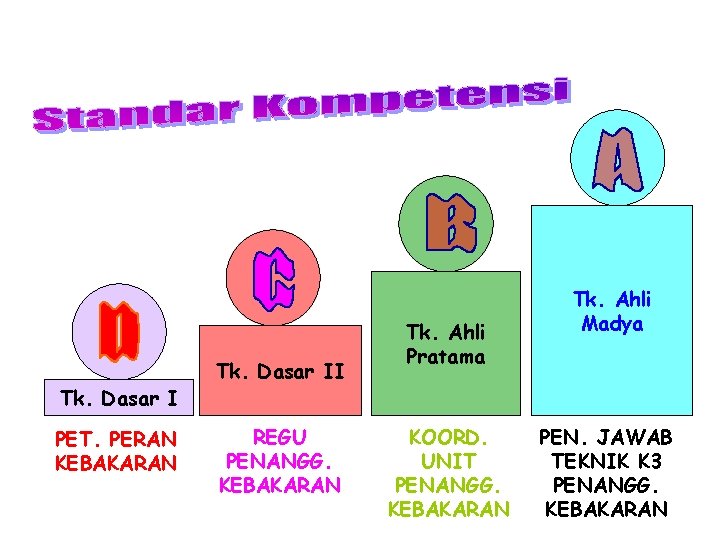

Tk. Dasar I PET. PERAN KEBAKARAN Tk. Dasar II REGU PENANGG. KEBAKARAN Tk. Ahli Pratama KOORD. UNIT PENANGG. KEBAKARAN Tk. Ahli Madya PEN. JAWAB TEKNIK K 3 PENANGG. KEBAKARAN
URAIAN TUGAS ORGANISASI TANGGAP DARURAT KEBAKARAN KLAS D. : • • PET. PERAN KEBAKARAN (Lini I) Tanggung jawab di unit kerjanya sendiri. Tugas : (Pada waktu jam kerja) Melaporkan kondisi bahaya dan keadaan sarana prot. kebakaran Melakukan tindakan pemadaman awal bila terjadi kebakaran dan memandu evakuasi
URAIAN TUGAS ORGANISASI TANGGAP DARURAT KEBAKARAN (Lini II) ANGG. REGU PEN. KEBAKARAN (KLAS C) TUGAS POKOK : Tanggung jawab di seluruh tempat kerja (Diatur sistem shift) Tugas : 1. Melakukan patroli rutin ke seluruh area kerja memantau semua aspek pencegahan kebakaran. 2. Memelihara, memeriksa dan menguji semua sarana proteksi kebakaran agar selalu dalam keadaan siap pakai. 3. Siap siaga melakukan tindakan menghadapi keadaan darurat kebakaran untuk pemadaman dan

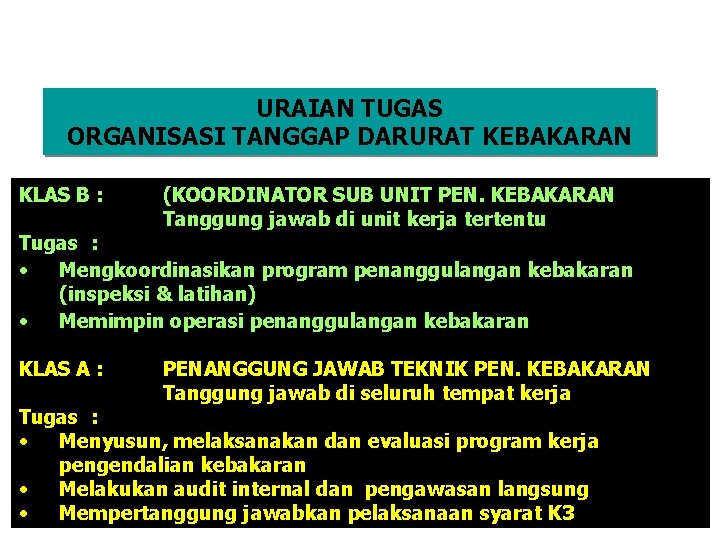

URAIAN TUGAS ORGANISASI TANGGAP DARURAT KEBAKARAN KLAS B : (KOORDINATOR SUB UNIT PEN. KEBAKARAN Tanggung jawab di unit kerja tertentu Tugas : · Mengkoordinasikan program penanggulangan kebakaran (inspeksi & latihan) • Memimpin operasi penanggulangan kebakaran KLAS A : PENANGGUNG JAWAB TEKNIK PEN. KEBAKARAN Tanggung jawab di seluruh tempat kerja Tugas : • Menyusun, melaksanakan dan evaluasi program kerja pengendalian kebakaran • Melakukan audit internal dan pengawasan langsung • Mempertanggung jawabkan pelaksanaan syarat K 3
ALAT PEMADAM API RINGAN Portable Fire Extinguisher

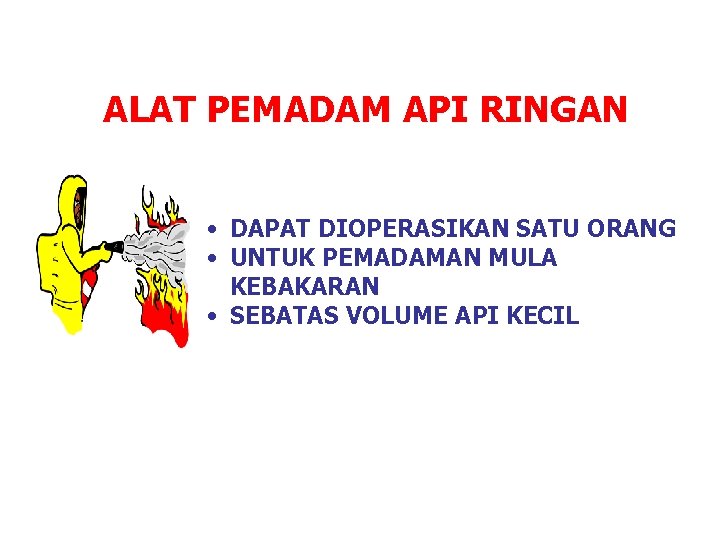

ALAT PEMADAM API RINGAN • DAPAT DIOPERASIKAN SATU ORANG • UNTUK PEMADAMAN MULA KEBAKARAN • SEBATAS VOLUME API KECIL
Perencanaan Penempatan tepat Pengadaan Petugas kompeten Sertifikat Kebijakan Fire risk Assessment Pemeliharaan teratur Jenis dan ukuran tepat • Efektif • Aman • Tidak Merusak
Alat pemadam api ringan 2 Designing 2 Listing 2 Selecting 2 Purchasing 2 Installing 2 Approving 2 Inspecting 2 Recharging 2 Maintaining 2 Testing 2 Operating
ALAT PEMADAM API RINGAN Ref : Pert. Menaker No Per-04/Men/1980 HARUS SIAP PAKAI PADA WAKTUNYA • • JENIS DAN UKURANNYA SESUAI MUDAH DILIHAT DAN MUDAH DIAMBIL KONDISI BAIK SETIAP ORANG DAPAT MENGOPERASIKAN DENGAN BENAR, TIDAK MEMBAHAYAKAN DIRINYA.

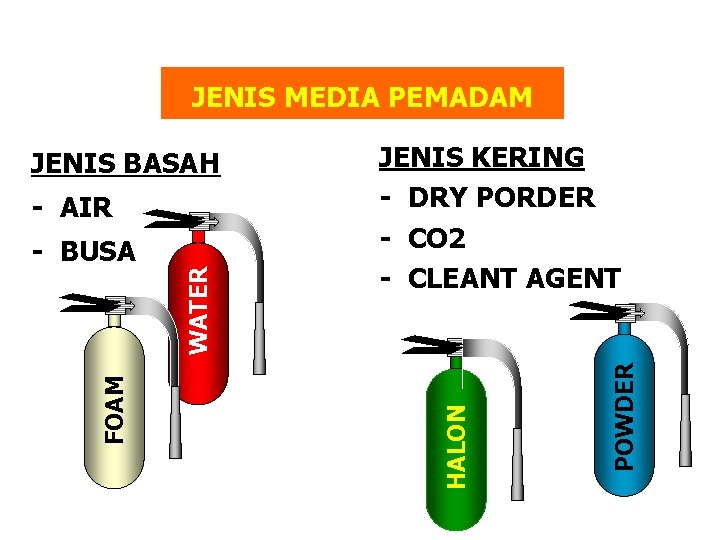

JENIS MEDIA PEMADAM FOAM WATER - BUSA POWDER - AIR JENIS KERING - DRY PORDER - CO 2 - CLEANT AGENT HALON JENIS BASAH
STORED PRESSURE ( N 2 ) CO 2 Tipe konstruksi CARTRIDGE

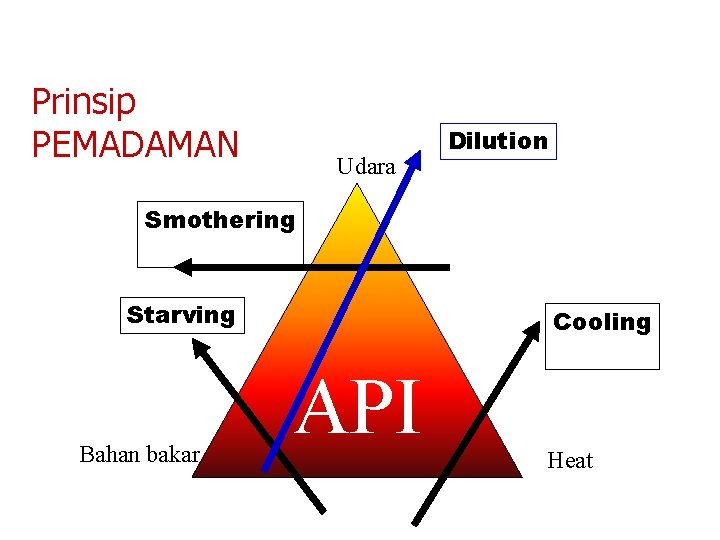

Prinsip PEMADAMAN Udara Dilution Smothering Starving Bahan bakar Cooling API Heat

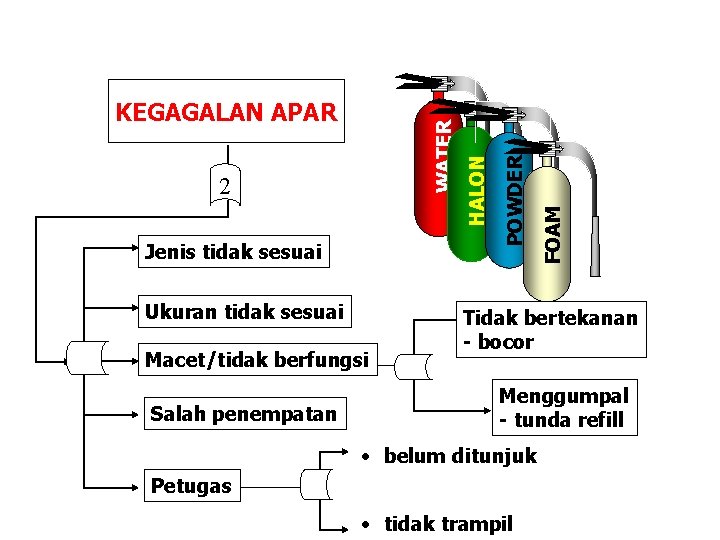

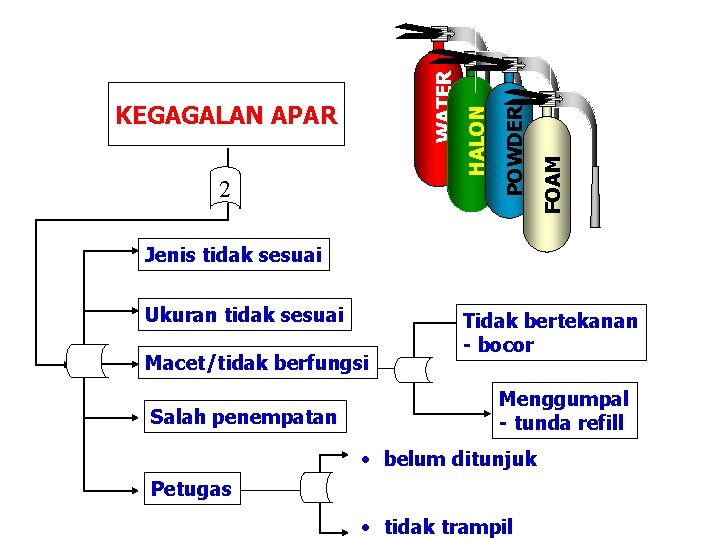

FOAM POWDER 2 HALON WATER KEGAGALAN APAR Jenis tidak sesuai Ukuran tidak sesuai Macet/tidak berfungsi Salah penempatan Tidak bertekanan - bocor Menggumpal - tunda refill • belum ditunjuk Petugas • tidak trampil

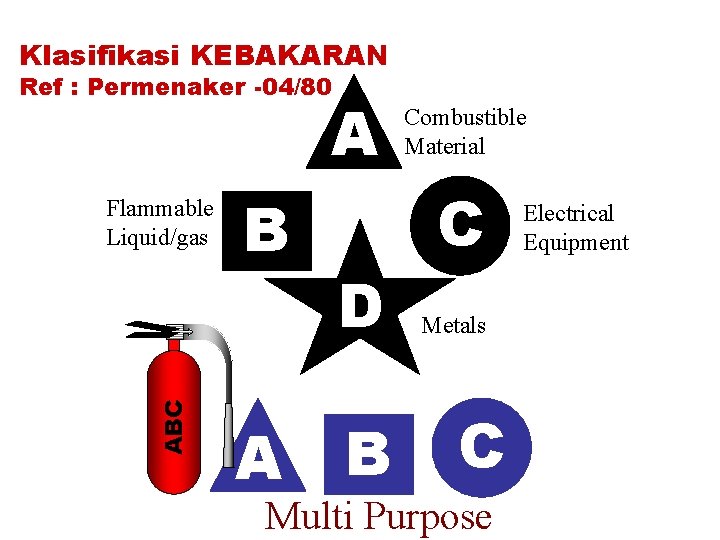

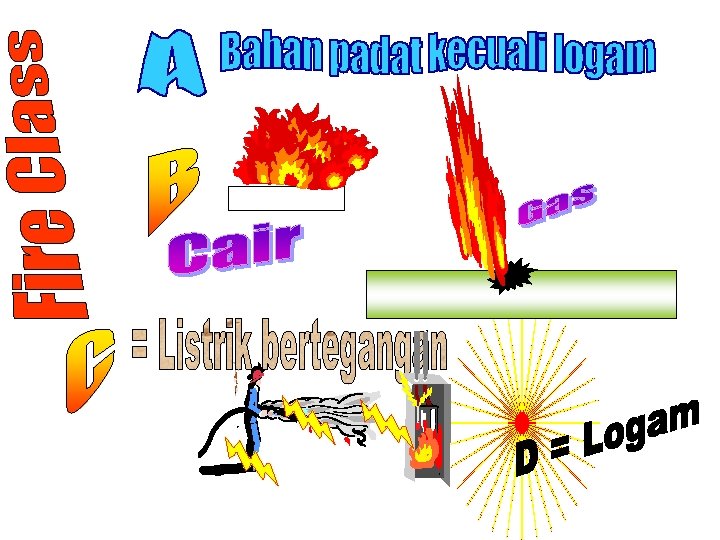

Klasifikasi KEBAKARAN Ref : Permenaker -04/80 A ABC Flammable Liquid/gas B A D B Combustible Material C Metals C Multi Purpose Electrical Equipment
FOAM POWDER HALON WATER KEGAGALAN APAR Jenis media tidak sesuai Klasifikasi api/kebakaran Setiap jenis media pemadam masing memiliki keunggulan dan kekurangan, bahkan dapat membahayakan bagi petugas atau justru memperbesar api
JENIS MEDIA PEMADAM KEBAKARAN DAN APLIKASINYA Jenis kebakaran Klas A Klas B Tipe basah Tipe kering Air Busa Powder Clean Agent VVV V*) XX XX VV**) VVV Bahan cair XXX VVV VV V*) Bahan gas X X VV V *) Kl as ifi ka si Jenis media pemadam Bahan spt (kayu, kertas, kain dsb. Bahan berharga Klas C Panel listrik, XXX VV VVV Klas D Kalium, litium, magnesium XXX Khusus XXX Keterangan : VVV : Sangat efektif X : Tidak tepat VV : Dapat digunakan XX : Merusak V : Kurang tepat / tidak dianjurkan XXX : Berbahaya *) : Tidak efisien **) : Kotor / korosif
HALON ( HALOGENETED HYDRO CARBON) HALOGEN (Fluoro, Cloro, Broomo, Iodine) Atom H dari Hydro Carbon disubtitusi dengan halogen F, Cl, Br, I H H C H F H C H l H C H F Br H H F C H F H Cl H B r Cl H NOMOR HALON C 1 1 1 F 2 3 0 Cl Br 1 1 0 1 4 C F 2 Cl Br C F 3 Br C Cl 4 C H Cl
MEDIA PEMADAM CLEAN AGENT (Dikutip dari NFPA 2001) FC-3 -1 -10 HBFC-22 B-1 HCFC Blend A HCFC-124 HFC-125 HFC-227 ea HFC-23 IG-541 Perfluorobutane Bromodifluoromethane Dichlorotrifluoroethane HCFC-123 (4. 75 %) Chlorodifluoromethane HCFC-22 (82%) Chlorotetrafluoroethane HCFC-124 ( 9. 5%) Isopropenyl-1 -methylcyclohexene 3. 75 %) Chlorotetrafluoroethane Pentafluoroethane Heptafluoropropane Triflouromethane Nitrogen (52%) Argon (40%) Carbondioxide (8%) C 4 F 10 CHF 2 Br CHCl 2 CF 2 CHCl. FCF 3 CHF 2 CF 3 CHFCF 3 CHF 3 N 2 Ar CO 2
TABEL 4 Toxicity Information (Dikutip dari NFPA 2001) Clean agent LC 50 NOAEL LOAEL FC-3 -1 -10 HBFC-22 B-1 HCFC Blend A HCFC-124 HFC-125 HFC-227 ea HFC-23 IG-541 Halon 1301 > 80. 0 % 10. 8 % 64. 0 % 23 -29 % >70. 0 % >80. 0 % > 65. 0 % N/A >80. 0 % 40. 0 % 2. 0 % 10. 0 % 1. 0 % 7. 5 % 9. 0 % 50 0 % 43. 0 % 5. 0 % > 40. 0 % 3. 9 % > 10. 0 % 2. 5 % 10. 0 % 10. 5 % > 50 0 % 7. 5 % 5. 0 % LC 50 NOAEL LOAEL : : : Concentration lethal 50 % tikus percobaan mati dalam 4 jam No Observable Adverse Effect Level Lowest Observable Adverse Effect Level
Tabel 5 DATA HASIL UJI COBA TERHADAP HEPTANE FLAME TOTAL FLOODING QUANTITY (W/V: lb/cu ft) (Dikutip dari NFPA 2001) Media NRL 3 M INVESTIGATOR NMER Iferval FC-3 -1 -10 HFC 124 HFC 227 ea HBFC 22 B HFC 23 HFC-125 IG 541 Halon 1301 5. 2 6. 6 14. 1 12 9 3. 1 5. 9 3. 9 5. 0 6. 3 4. 4 12. 6 9. 4 2. 9 Keterangan NRL: Naval Research laboratory NMERI: New mexico engineering research institute GLCC: great lakes chemical co. Mpany 5. 5 6. 4 5. 8 3. 9 12 8. 1 3 GLCC Ansul 5. 9 3. 9 12. 7 3. 5 29. 1 -
Tabel 6 DATA HASIL UJI COBA INERTING CONCENTRATION (V/V: %) (Dikutp dari NFPA 2001) Media i- BUTANE FC-3 -1 -10 HFC 124 HFC 227 ea HBFC 22 B 1 HFC 23 HFC-125 IG 541 Halon 1301 6. 7 11. 3 6. 7 VOLUME % INERTING METHANE PROPANE 20. 2 14. 7 43. 0 - 10. 3 11. 3 20. 2 15. 7 49. 0 7. 7

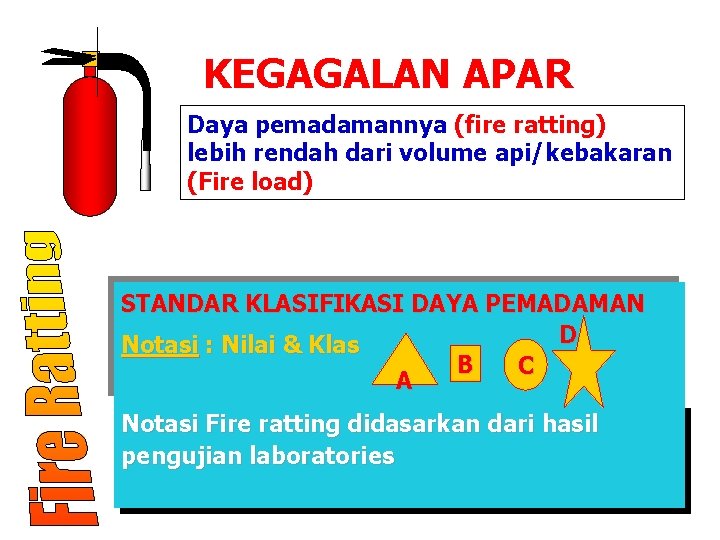

KEGAGALAN APAR Daya pemadamannya (fire ratting) lebih rendah dari volume api/kebakaran (Fire load) STANDAR KLASIFIKASI DAYA PEMADAMAN D Notasi : Nilai & Klas B C A Notasi Fire ratting didasarkan dari hasil pengujian laboratories

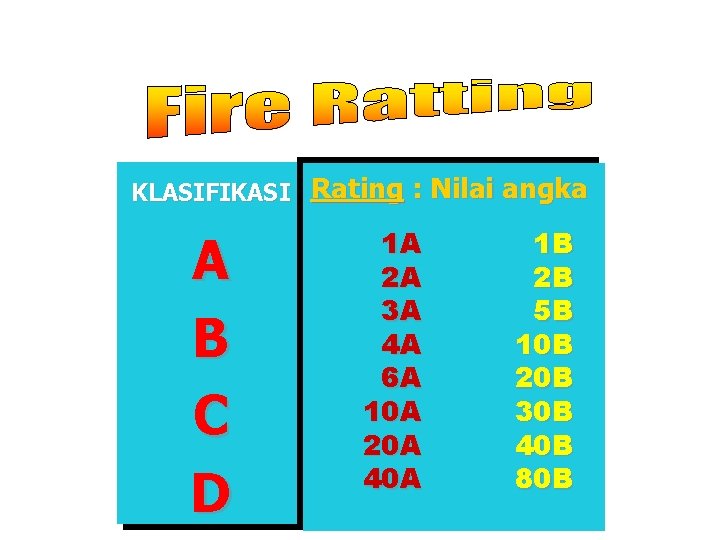

KLASIFIKASI Rating : Nilai angka A B C D 1 A 2 A 3 A 4 A 6 A 10 A 20 A 40 A 1 B 2 B 5 B 10 B 20 B 30 B 40 B 80 B
STANDAR UJI A. : Tumpukan kayu dengan volume tertentu dibakar 10 menit B. : Premium dengan jumlah dan luas tertentu dibakar 3 menit C. : Sasaran bertegangan 10. 000 Volt D. : Tidak dilakukan pengujian
STANDAR UJI Rating A STANDAR UJI Rating B
Penempatan APAR Ref : NFPA Klasifikasi hunian Ringan Sedang Berat Rating Jarak ft Luas sq. ft 1 A 2 A 3 A 4 A 6 A 10 A 20 A 40 A 75 75 3000 6000 11250 11250 X 3000 4500 6000 9000 11250 X X 3000 4500 6000 9000 11250

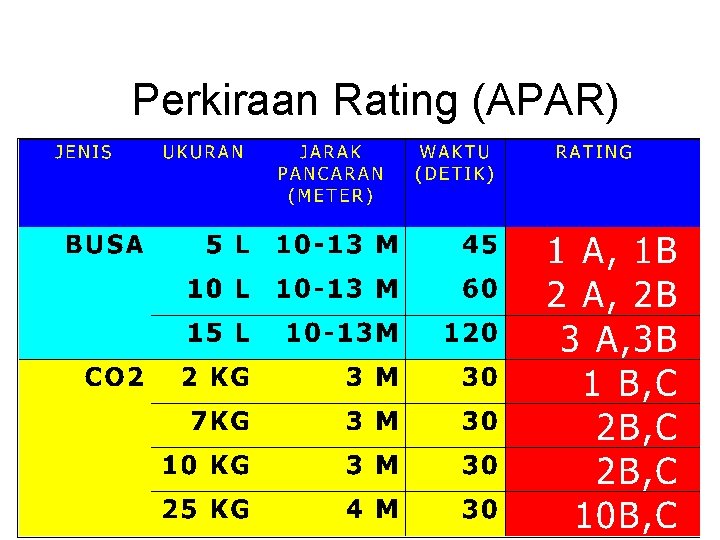

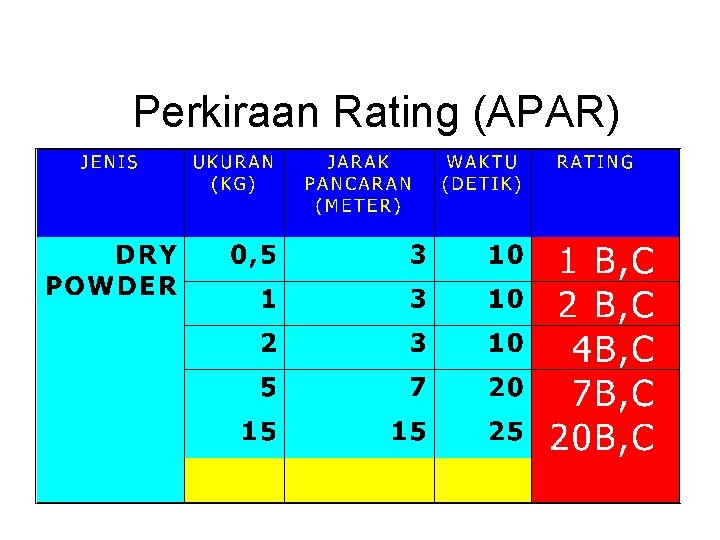

Perkiraan Rating (APAR)
Perkiraan Rating (APAR)
Perkiraan Rating (APAR)
Perkiraan Rating (APAR)
Perkiraan Rating (APAR)
STANDAR APAR Dirancang dengan tekanan > 14 kg/cm 2 dapat mendorong seluruh medianya (sisa mak 15%) dalam waktu min. 8 detik Syarat : - Angka keamanan min 4, 13 x WP (65 o. C) - Test pressure 1, 5 x WP(65 o. C) - Pengujian ulang tiap 5 tahun APAR Sebagai sarana K 3 (Safety Equipment) Pengandung Potensi Bahaya

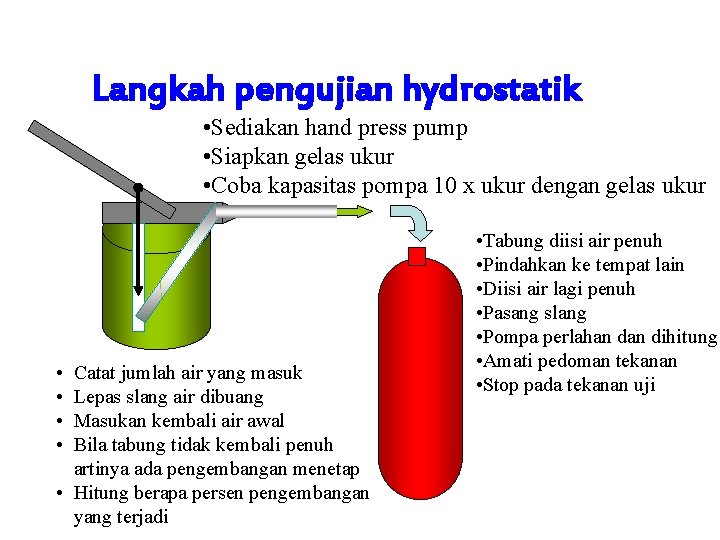

Langkah pengujian hydrostatik • Sediakan hand press pump • Siapkan gelas ukur • Coba kapasitas pompa 10 x ukur dengan gelas ukur • • Catat jumlah air yang masuk Lepas slang air dibuang Masukan kembali air awal Bila tabung tidak kembali penuh artinya ada pengembangan menetap • Hitung berapa persen pengembangan yang terjadi • Tabung diisi air penuh • Pindahkan ke tempat lain • Diisi air lagi penuh • Pasang slang • Pompa perlahan dihitung • Amati pedoman tekanan • Stop pada tekanan uji

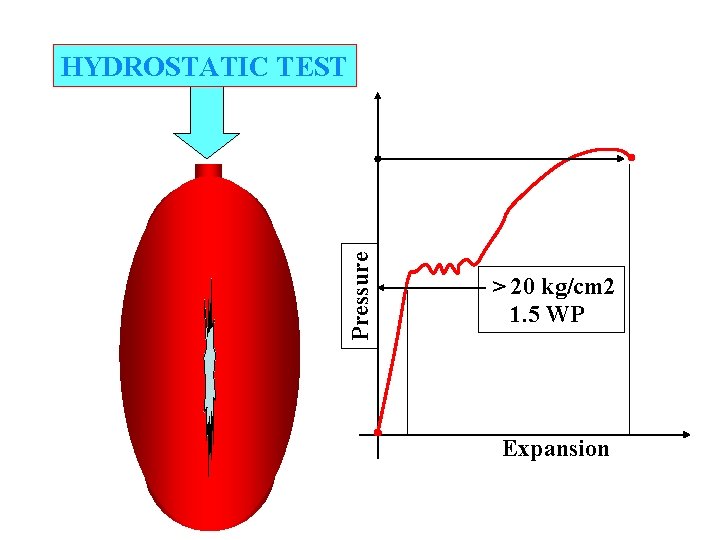

HYDROSTATIC TEST Pressure > 4. 13 WP > 20 kg/cm 2 1. 5 WP Expansion
TANDA PEMASANGAN
INSTALASI ALARM TANDA BAHAYA KEBAKARAN TUJUAN + PEMASANGAN INSTALASI ALARM KEBAKARAN OTOMATIK BERTUJUAN UNTUK MENDETEKSI KEBAKARAN SEAWAL MUNGKIN, SEHINGGA TINDAKAN PENGAMANAN YANG DIPERLUKAN DAPAT SEGERA DILAKUKAN. Tindakan dalam keadaan Emergency Kebakaran harus sudah berhasil diatasi. sebelum 10 menit sejak penyalaan
PERATURAN MENTERI TENAGA KERJA RI NO. PER-02/MEN/1983 TENTANG INSTALASI ALARM KEBAKARAN OTOMATIK Ruang lingkup - Perencanaan - Pemasangan, - Pemeriksaan - Pengujian - Pemeliharaan
Signal alarm Detektor + FIRE FOULT FAULT NORMAL Panel Indikator
+ AUDIBLE ALARM Nyala INPUT DETEKTOR Panas VISIBLE ALARM Asap OUTPUT MCFA ANN HYDRANT
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 2. Mimic Panel MCFA Merk : Model : Instalatir : Pengesahan No : Tgl : 3. Anounciator Panel 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
JENIS DAN TIPE DETEKTOR Nyala Panas • ULTRA VIOLET • INFRA RED • FIXED TEMPERATURE • RATE OF RISE Asap Manual • IONIZATION • OPTIC • Push bottom • Full down • break glass
ZONA DETECTION Nyala 20 titik Panas 40 titik Asap 20 titik • ZONE 3 • ZONE 2 • ZONE 1 EOL EOL Luas tiap zone deteksi - ruang tanpa sekat mak. 2000 m 2 - terdapat sekat mak. 1000 m 2
INTERCONECTION DETEKTOR KEBAKARAN FIRE ALARM SYSTEM AC Off SPRINKLER (FS) POMPA HYDRANT supply daya LIFT Off PRESS FAN On MCFA
SMOKE CONTROL FIRE INDIKATOR BUZER ALARM DISCHART CONTROL PANEL VALVE HEAT Media pemadam Halon (F, Cl, Br) !!!!!! Mengandung potensi bahaya keracunan HARUS MEMILIKI IJIN K 3 INSTALASI PEMADAM KEBAKARAN AUTOMATIC TOTAL FLOODING SYSTEM
Bagian ke III PEMELIHARAAN SISTEM HYDRAN DAN SPRINGLER 1 1/2 Inc 2 1/2 Inc Out door RESERVOAR
FIRE HYDRANT Jaringan instalasi pipa air untuk pemadam kebakaran yang dipasang secara permanen Komponen sistem Hidrant - Sistem persediaan air (45 menit) - Sistem Pompa (Jockey, Utama & Cadangan) - Jaringan pipa - Kopling outlet / Pilar / Landing valve - Slang dan nozle - Sistem kontrol tekanan & aliran 1 1/2 Inc 2 1/2 Inc Seamiest Connection RESERVOAR 2 1/2 Inc Out door
KLASIFIKASI HUNIAN Tingkat resiko bahaya kebakaran Resiko Ringan Luas 1000 -2000 M 2 2 titik hydran, tambahan 1 titik Tiap 1000 M 2 Resiko Sedang Luas 800 -1600 M 2 2 titik hydran, tambahan 1 titik Tiap 800 M 2 Resiko Berat Luas 600 -1200 M 2 2 titik hydran, tambahan 1 titik Tiap 600 M 2

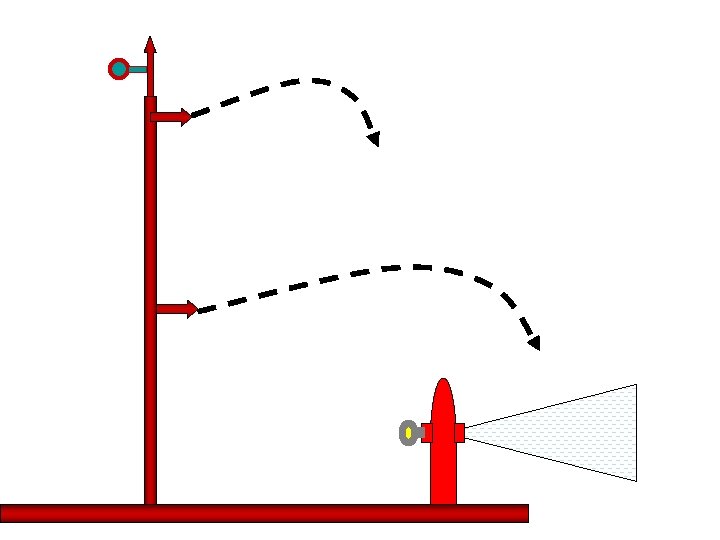

H= m KARAKTERISTIK TEKANAN HYDRANT 1 2 Q = Standar tekanan pada nozle teringgi & terjauh : mak. (H 1) = 7. 0 kg/cm 3 min. US GPM (H 3) = 4. 5 kg/cm Diuji dengan membuka 3 titik nozle : 1. Nozle terjauh 2. Nozle pertengahan 3. Nozleterdekat 2 2
Data input : Klasifikasi hunian : Variabel : Ringan Sedang I, III, Berat Khusus Peruntukan bangunan Jumlah dan sifat penghuni Konstruksi bangunan Flammability dan Quantity Material (Fire loads) Standard klasifikasi sistem : Ukuran kepala sprinkler Kepadatan pancaran
RESERVOAR High zone Medium Zone Low zone
53 o C 141 o C 68 o C 182 o C 79 o C 93 o C 201 o C 260 o C
Ukuran kepala sprinkler Klas hunian • Ringan • Sedang • Berat : : 10 mm - 3/8 in 15 mm - ½ in 20 mm - 17/32 in Kapasitas aliran Q , gpm Kepala Springkler Tekanan Psi 3/8 in 1/2 in 17/32 in 10 15 20 25 35 50 75 100 9 11 13 14, 5 17 20 25 28, 5 18 22 25, 5 28, 5 34 40 49, 5 57 25 32 36 40 47 56, 5 69 80
Jumlah kepala springkler Ukuran pipa Ringan Sedang Berat 1 1¼ 1½ 2 2½ 3 3½ 4 5 6 8 2 3 5 10 20* 40* 65* 100 160 275 400 1 2 5 8 15 27 40 55 120 200* 2 3 5 10 30 60 100 275
Q = A x V (l/men) Kepadatan pancaran dibagian hidrolik tertinggi dan terjauh Debit air yang dipancarkan oleh empat kepala sprinkler dirancang mampu menyerap energi kalor (beban api) yang ada dalam area yang dibatasi oleh empat kepala sprinkler
R L Q (liter/men) A (m 2) mm/men 1/2 L = S 1/2 S
R

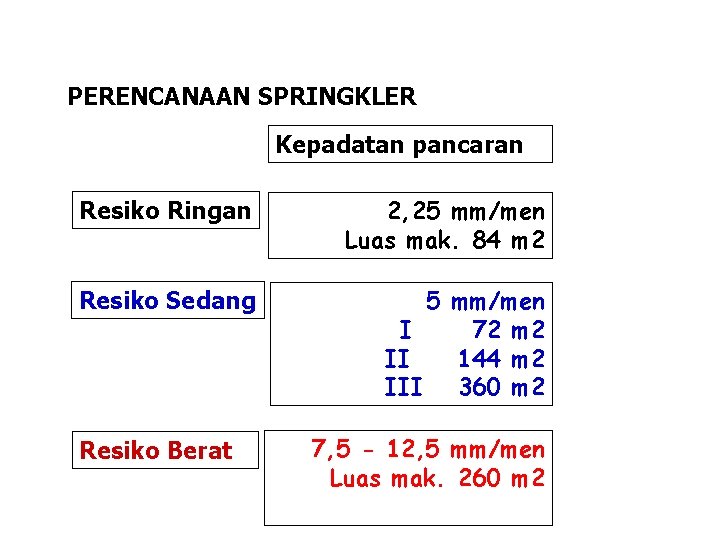

PERENCANAAN SPRINGKLER Kepadatan pancaran Resiko Ringan 2, 25 mm/men Luas mak. 84 m 2 Resiko Sedang 5 mm/men I 72 m 2 II 144 m 2 III 360 m 2 Resiko Berat 7, 5 - 12, 5 mm/men Luas mak. 260 m 2

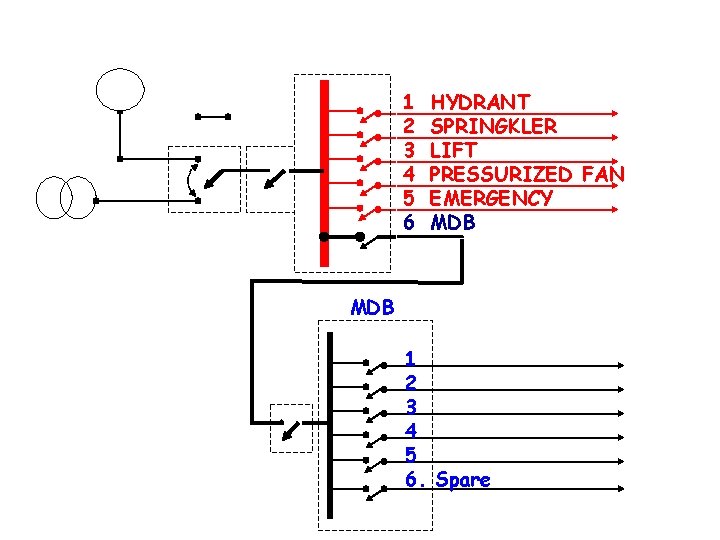

1 2 3 4 5 6 HYDRANT SPRINGKLER LIFT PRESSURIZED FAN EMERGENCY MDB 1 2 3 4 5 6. Spare
KELENGKAPAN SIRKIT MOTOR POMPA KEBAKARAN • • • BILA SUPLAI LISTRIK TERPUTUS HARUS ADA INDIKASI ALARM KARAKTERISTIK PENGAMAN HUBUNG PENDEK, TERBUKA BILA MERASAKAN 600% In DALAM WAKTU 20 - 50 DETIK KENDALI TIDAK PERLU PENGAMAN BEBAN LEBIH JENIS KABEL FRC DARI SISI IN COMING SEBELUM SAKELAR UTAMA

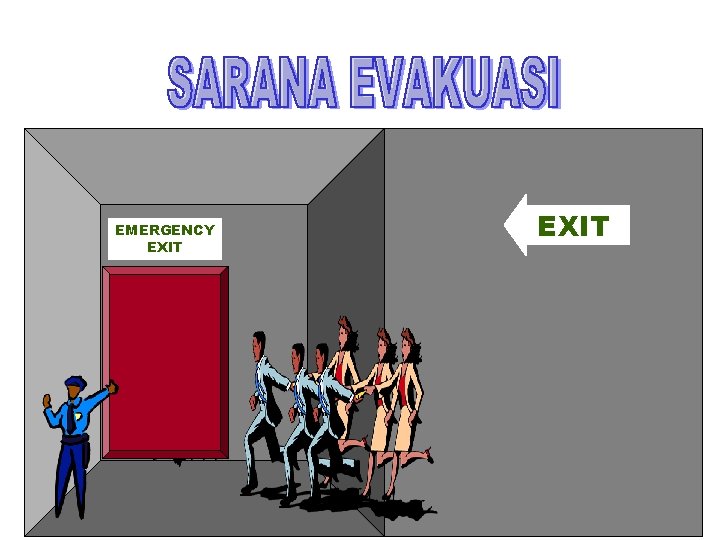

EMERGENCY EXIT
EVAKUASI USAHA MENYELAMATKAN DIRI SENDIRI DARI TEMPAT BERBAHAYA MENUJU TEMPAT YANG AMAN TEMPAT BERBAHAYA AMAN SEMENTARA AMAN MUTLAK
SARANA EVAKUASI SARANA PADA BANGUNAN YANG DIRANCANG DENGAN KONSTRUKSI YANG AMAN UNTUK DIGUNAKAN SEBAGAI JALUR/JALAN (Horizontal/vertical) UNTUK DILALUI PADA SAAT TERJADI KEADAAN BAHAYA
KLASIFIKASI HUNIAN FIRE HAZARD • Hunian bahaya kebakaran ringan; • Hunian bahaya kebakaran sedang; • Hunian bahaya kebakaran berat; PARAMETER • Jenis hunian (Pabrik, Perkantoran, Hotel, Rumah sakit, Mall dll. ; • Tinggi bangunan; • Bahan konstruksi (primer-skunder) • Sifat dan Jumlah penghuni;
FAKTOR PERENCANAAN MEANS OF ESCAPE KLASIFIKASI RESIKO BAHAYA KEBAKARAN -RESIKO RINGAN -RESIKO SEDANG -RESIKO BERAT WAKTU EVAKUASI 3 Menit 2, 5 Menit 2 Menit PANJANG JARAK TEMPUH X 12 meter BUNTU 18 M PJT : 12 M X WAKTU
FAKTOR PERENCANAAN MEANS OF ESCAPE 4. LEBAR UNIT EXIT - RATE OF FLOW 40 orang/menit - UNIT OF EXIT WIDTH 21”

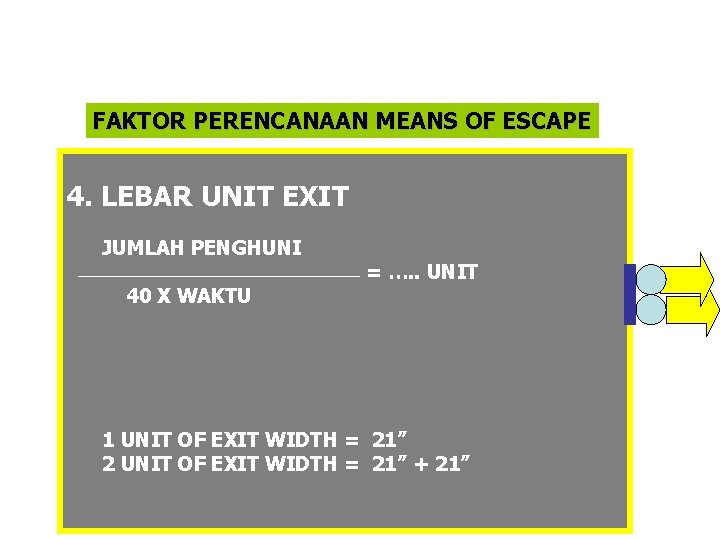

FAKTOR PERENCANAAN MEANS OF ESCAPE 4. LEBAR UNIT EXIT JUMLAH PENGHUNI 40 X WAKTU = …. . UNIT 1 UNIT OF EXIT WIDTH = 21” 2 UNIT OF EXIT WIDTH = 21” + 21”
Mengapa harus dibuat Tuntutan publik Tuntutan Peraturan Tuntutan K 3 Tuntutan Pihak ke III Tuntutan Media masa Tuntutan Asuransi
an ak nc an re di k da Ti losses Direncanakan

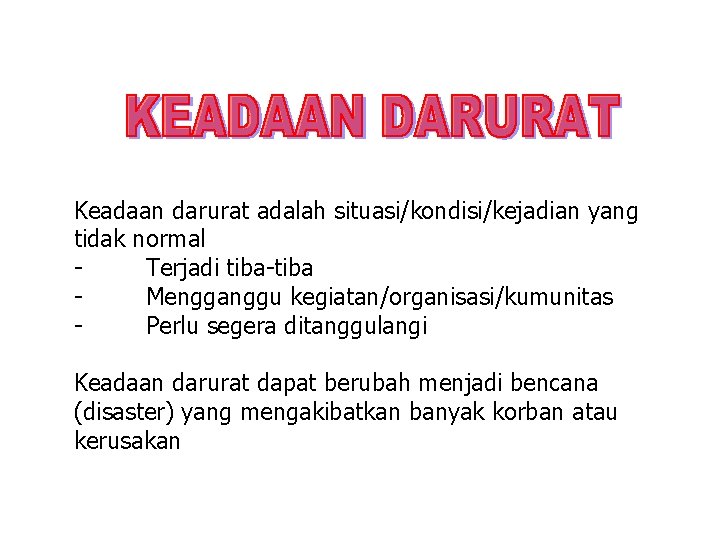

Keadaan darurat adalah situasi/kondisi/kejadian yang tidak normal Terjadi tiba-tiba Mengganggu kegiatan/organisasi/kumunitas Perlu segera ditanggulangi Keadaan darurat dapat berubah menjadi bencana (disaster) yang mengakibatkan banyak korban atau kerusakan
Natural hazard - Banjir Kekeringan Angin topan Gempa Petir (Bencana Alamiah) Technological Hazard (Kegagalan. Teknis) - Pemadaman listrik Bendungan bobol Kebocoran nuklir - Kecelakaan kerja/lalulintas - Peristiwa Kebakaran/ledakan Huru hara - Perang Kerusuhan

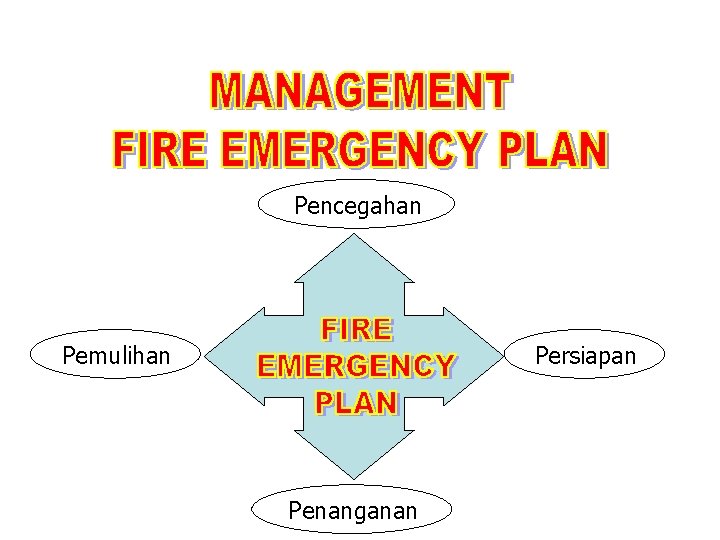

Pencegahan Pemulihan Persiapan Penanganan

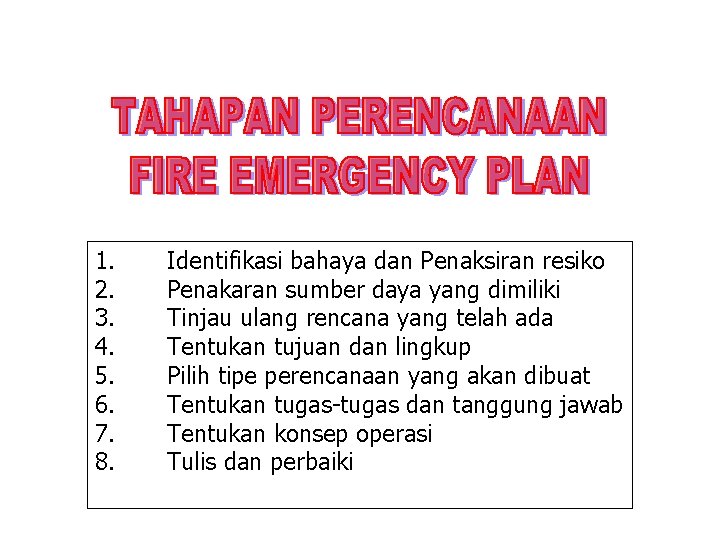

1. 2. 3. 4. 5. 6. 7. 8. Identifikasi bahaya dan Penaksiran resiko Penakaran sumber daya yang dimiliki Tinjau ulang rencana yang telah ada Tentukan tujuan dan lingkup Pilih tipe perencanaan yang akan dibuat Tentukan tugas-tugas dan tanggung jawab Tentukan konsep operasi Tulis dan perbaiki

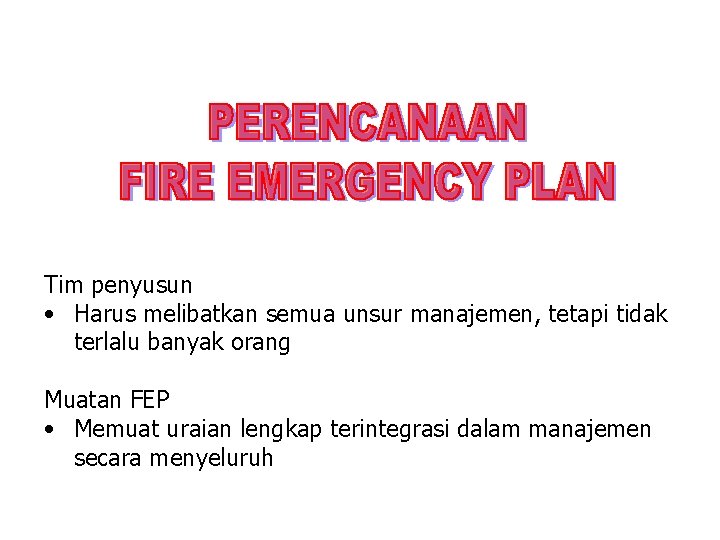

Tim penyusun • Harus melibatkan semua unsur manajemen, tetapi tidak terlalu banyak orang Muatan FEP • Memuat uraian lengkap terintegrasi dalam manajemen secara menyeluruh
1. Rencana dasar • Pendahuluan • Tujuan, kebijakan dasar hukum • Ruang lingkup • Konsep operasi darurat • Organisasi dan uraian tugas • Distribusi 2. Pencegahan • Kebijakan K 3 umum • Kebijakan pencegahan kebakaran • Tinjauan K 3 umum • Inspeksi/kontrol • P 2 K 3
3. Persiapan darurat • Program pelatihan • Pelaksanaan pelatihan • Fasilitas, Pasokan dan Peralatan • Kerja sama • Sistem informasi 4. Tanggap darurat • Komunikasi darurat untuk tim inti • Komunikasi darurat untuk umum • Evakuasi • Koordinasi dengan instansi terkait
5. Pemulihan • Penjelasan umum • Tim pemulihan • Investigasi • Analisis • Perhitungan Kerugian • Rehabilitasi
Audible Visible SIAPA BERBUAT APA MCFA 1 2 3 4 5 6
ALARM PERAN KEBAKARAN SIAGA DARURAT POSKO KEBAKARAN MCFA
FIRE EMERGENCY PROCEDURE SIGNA L ALAR M KEPALA PIKET STANDBY DITEMPAT INSTRUKSI SIAGA DARURAT FIRE MENS PERAN KEBAKARAN SESUAI PORMASI CHECK LOKASI 1 2

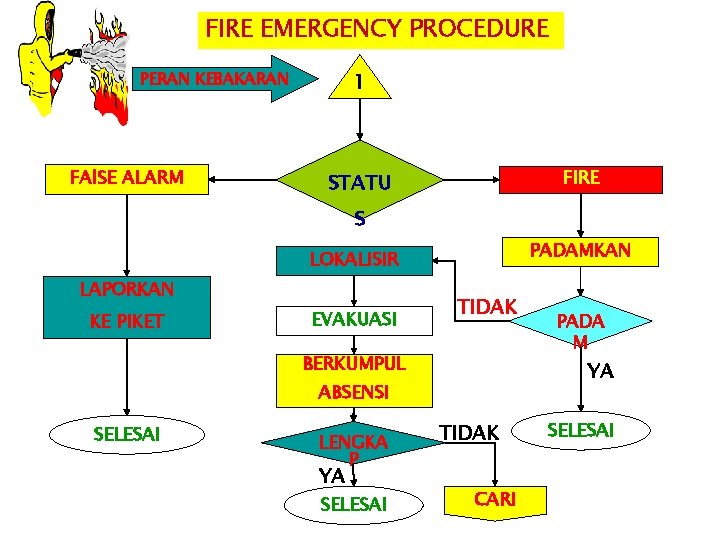

FIRE EMERGENCY PROCEDURE 1 PERAN KEBAKARAN FAl. SE ALARM FIRE STATU S PADAMKAN LOKALISIR LAPORKAN KE PIKET EVAKUASI TIDAK BERKUMPUL YA ABSENSI SELESAI LENGKA P YA SELESAI PADA M TIDAK CARI SELESAI
FIRE EMERGENCY PROCEDURE FIRE MENS FORMASI 5 ORANG 1 2 3 1. KA REGU 2. NOZLEMEN 3. HELPER 4 PENGHUBUNG R. POMPA 5
FIRE EMERGENCY PROCEDURE 2 FIRE MENS 1 2 FALSE ALARM 5 4 3 FIRE STATU S PADAMKAN LOKALISIR LAPORKAN PIKET EVAKUASI TIDAK BERKUMPUL YA ABSENSI SELESAI LENGKA P YA SELESAI PADA M TIDAK SELESAI CARI/RESCUE/P 3 K

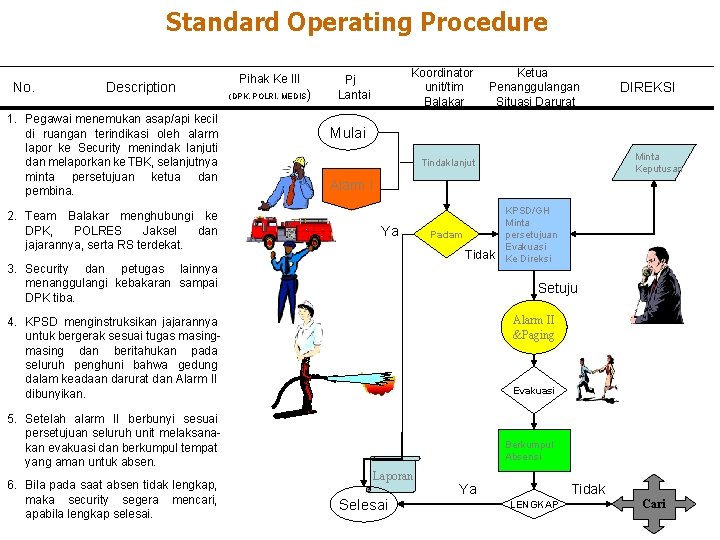

Standard Operating Procedure No. Description 1. Pegawai menemukan asap/api kecil di ruangan terindikasi oleh alarm lapor ke Security menindak lanjuti dan melaporkan ke TBK, selanjutnya minta persetujuan ketua dan pembina. 2. Team Balakar menghubungi ke DPK, POLRES Jaksel dan jajarannya, serta RS terdekat. Pihak Ke III (DPK, POLRI, MEDIS ) Koordinator unit/tim Balakar Pj Lantai DIREKSI Mulai Minta Keputusan Tindaklanjut Alarm I Ya Padam Tidak 3. Security dan petugas lainnya menanggulangi kebakaran sampai DPK tiba. KPSD/GH Minta persetujuan Evakuasi Ke Direksi Setuju Alarm II &Paging 4. KPSD menginstruksikan jajarannya untuk bergerak sesuai tugas masing dan beritahukan pada seluruh penghuni bahwa gedung dalam keadaan darurat dan Alarm II dibunyikan. Evakuasi 5. Setelah alarm II berbunyi sesuai persetujuan seluruh unit melaksanakan evakuasi dan berkumpul tempat yang aman untuk absen. 6. Bila pada saat absen tidak lengkap, maka security segera mencari, apabila lengkap selesai. Ketua Penanggulangan Situasi Darurat Berkumpul Absensi Laporan Selesai Ya Tidak LENGKAP Cari

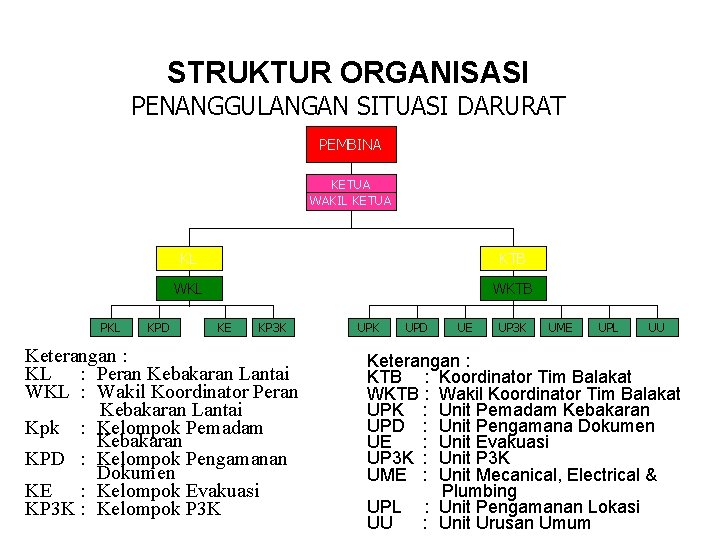

STRUKTUR ORGANISASI PENANGGULANGAN SITUASI DARURAT PEMBINA KETUA WAKIL KETUA PKL KPD KL KTB WKL WKTB KE KP 3 K Keterangan : KL : Peran Kebakaran Lantai WKL : Wakil Koordinator Peran Kebakaran Lantai Kpk : Kelompok Pemadam Kebakaran KPD : Kelompok Pengamanan Dokumen KE : Kelompok Evakuasi KP 3 K : Kelompok P 3 K UPD UE UP 3 K UME UPL UU Keterangan : KTB : Koordinator Tim Balakat WKTB : Wakil Koordinator Tim Balakat UPK : Unit Pemadam Kebakaran UPD : Unit Pengamana Dokumen UE : Unit Evakuasi UP 3 K : Unit P 3 K UME : Unit Mecanical, Electrical & Plumbing UPL : Unit Pengamanan Lokasi UU : Unit Urusan Umum
n o i s o l p x E MAJOR HAZARD DAPAT MENGHANCURKAN BANGUNAN, INSTALASI PABRIK DAN MENGANCAM KESELAMATAN PENDUDUK DISEKITARNYA
DATA PELEDAKAN Handbook Industrial Loss Prevention (1200 kasus dalam 5 Th di Amerika) • • Fuels Vapors Trappet steam Gas Pressurized tank Reaksi kimia Debu Lain-lain : 50 % : 12 % : 7% : 6% : 5% (Ruang bakar boiler, oven) (Oven pengering) (Uap flammable terjebak) (Kebocoran gas) (BLEVE)
• PELEDAKAN FISIKA (Physical Explosion --> Expanse) Pelepasan tekanan uap/gas seperti : Ketel uap, bejana tekanan, kompresor dll. • PELEDAKAN KIMIA (Chemical Explosion --> Explosive) Pelepasan energi potensial dari reaksi bahan kimia yang disertai pelepasan energi panas yang tinggi dalam waktu yang cepat

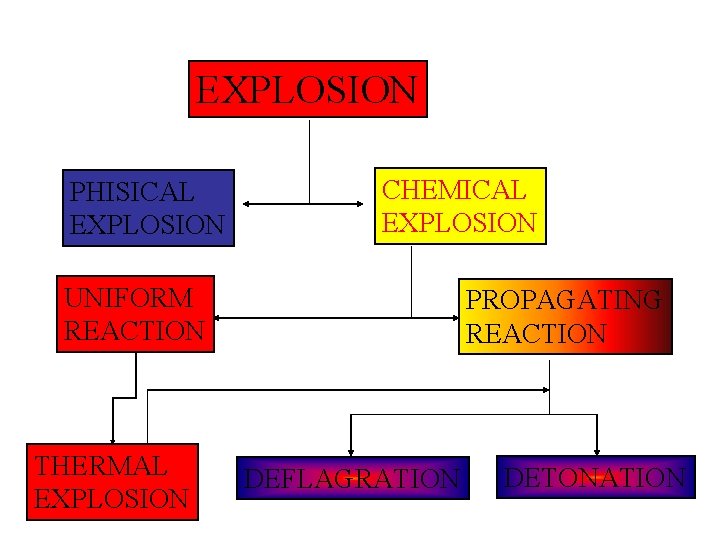

EXPLOSION PHISICAL EXPLOSION CHEMICAL EXPLOSION UNIFORM REACTION THERMAL EXPLOSION PROPAGATING REACTION DEFLAGRATION DETONATION
Ledakan bahan kimia yang karena sifatnya dalam keadaan berdiri sendiripun dapat meledak Ledakan bahan kimia melalui proses oksidasi

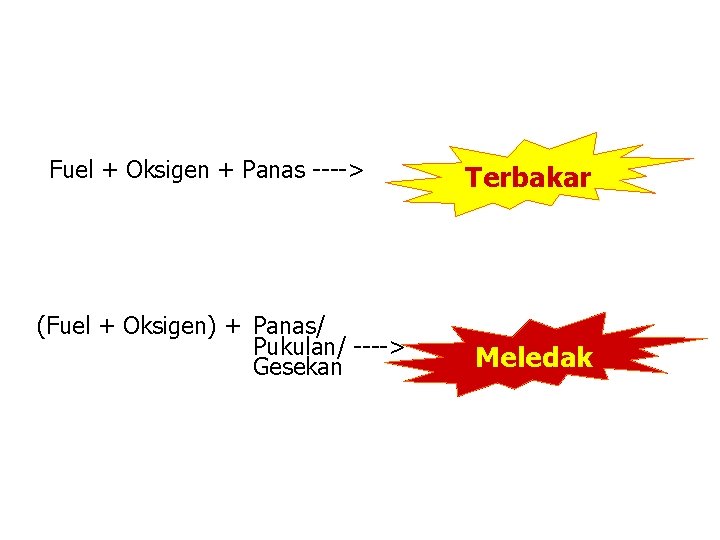

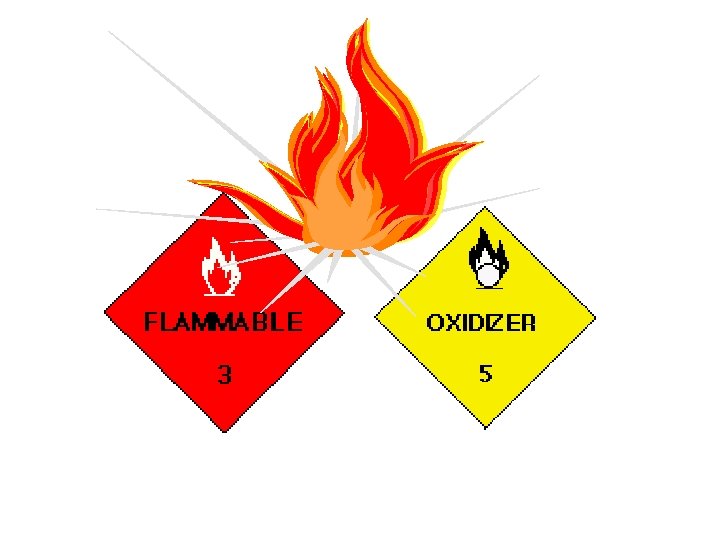

Fuel + Oksigen + Panas ----> (Fuel + Oksigen) + Panas/ Pukulan/ ----> Gesekan Terbakar Meledak
(Bahan Oksidator) + Panas/ Pukulan/ ----> Gesekan Fuel ----> Pelepasan Oksigen Terbakar / Meledak
Combustible + Oxidizing Fuel Oil + Ammonium nitrate = Bubuk arang + Sendawa = Glycerin + KCl. O 3 = ANFO Petasan Dynamid RAMUAN BAHAN PELEDAK
BLEVE (Boiling Liquid Expanding Vapor Explosion) peledakan tangki gas cair yang mendidih akibat paparan panas PAPARAN PANAS TANKI BAHAN BAKAR GAS CAIR
Properties of Commercial Propane and Butane (LPG) Propane (C 3 H 8) Butane (C 4 H 10) Specific gravity of liquid *) 0, 509 0, 582 Vapor pressure at 70 F, psi Vapor pressure at 100 F, psi 124 192 31 59 Initial boiling point ~@) Flash point (F) Latent heat of vaporization, (Btu/gal) Latent heat of vaporization, (Btu/lb) Specific gravity of gas (air = 1) Specific volume of gas, cu ft/lb of liquid*) @) Specific volume of gas, cu ft/gal of liquid*) @) Weight lb/gal of liq*) Heat of combustion, Btu/cu ft of gas *) @) Heat of combustion, Btu/lb of gasliq Heat of combustion, Btu/gal of gasliq *) Flammable range % by volume with air Auto ignition temperature in air , F Air needed of complte combustion of cu ft of gas, cu ft Oxygen needed of complte combustion of cu ft of gas, cu ft Volume , cu ft// lb mol *) at 60 F -51 Below-100 785 1, 52 8, 53 36, 28 4, 24 2522 21, 560 91, 500 2, 4 - 9, 6 920 - 1020 23, 4 2, 4 3, 123 @) at atmosphereric 15 -76 808 167 2, 01 6, 5 31, 46 4, 84 3261 21, 180 102, 600 1, 9 - 8, 6 900 - 1000 30, 0 6, 3 4, 13

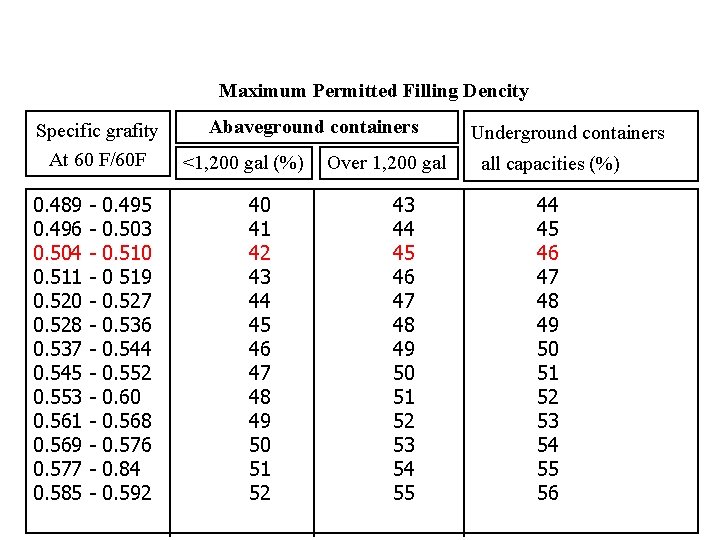

Maximum Permitted Filling Dencity Specific grafity At 60 F/60 F 0. 489 0. 496 0. 504 0. 511 0. 520 0. 528 0. 537 0. 545 0. 553 0. 561 0. 569 0. 577 0. 585 - 0. 495 0. 503 0. 510 0 519 0. 527 0. 536 0. 544 0. 552 0. 60 0. 568 0. 576 0. 84 0. 592 Abaveground containers <1, 200 gal (%) 40 41 42 43 44 45 46 47 48 49 50 51 52 Over 1, 200 gal 43 44 45 46 47 48 49 50 51 52 53 54 55 Underground containers all capacities (%) 44 45 46 47 48 49 50 51 52 53 54 55 56
Maximum Permitted Filling Dencity Specific grafity At 60 F/60 F 0. 593 0. 601 0. 609 0. 618 0. 627 0. 635 0. 643 0. 651 - 0. 600 0. 608 0. 617 0. 626 0. 634 0. 642 0. 650 0. 658 Catatan: Abaveground containers <1, 200 gal (%) 53 54 55 56 57 58 59 60 Over 1, 200 gal 56 57 58 59 60 61 62 63 Underground containers all capacities (%) 57 58 59 60 61 62 63 64 Spesific grafity Propan (LPG) 60 F adalah 0. 5079 and Vapor Pressure 100 F adalah 180 Psi
Maximum Permitted Filling Density Specific grafity At 60 F/60 F Abaveground containers <1, 200 gal (%) 0. 504 - 0. 510 42 (38 o C) P = 192 psi Underground containers Over 1, 200 gal all capacities (%) 45 46 Bila temp. naik, tekanan akan naik 385 Psi 192 Psi 124 Psi Mak 42 -46 % 15 21 38 65 o C
WATER SPRAY SYSTEM

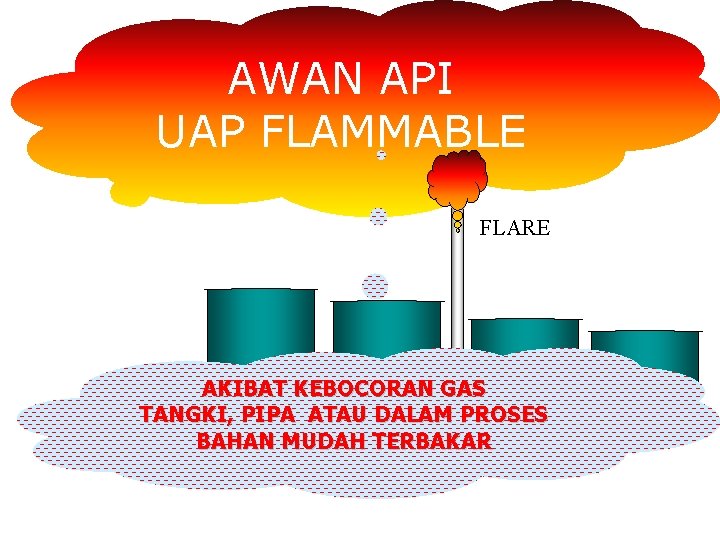

AWAN API UAP FLAMMABLE FLARE AKIBAT KEBOCORAN GAS TANGKI, PIPA ATAU DALAM PROSES BAHAN MUDAH TERBAKAR
KLASIFIKASI PUIL 2000 PERSYARATAN KHUSUS UNTUK RUANGAN YANG MENGANDUNG POTENSI BAHAYA LEDAKAN • GAS • UAP • DEBU Z Ruang blg 1 Adanya uap/gas secara normal tidak dapat dihindarkan a. kontinyu, berkala b. kebocoran instalasi c. kegagalan peralatan Z Ruang blg 2 Adanya uap/gas karena keadaan tidak normal : a. kecelakaan b. kegagalan alat pengaman
PUIL 2000 LEDAKAN DEBU/SERAT • • Kapas, Batu bara Tepung terigu, susu dll

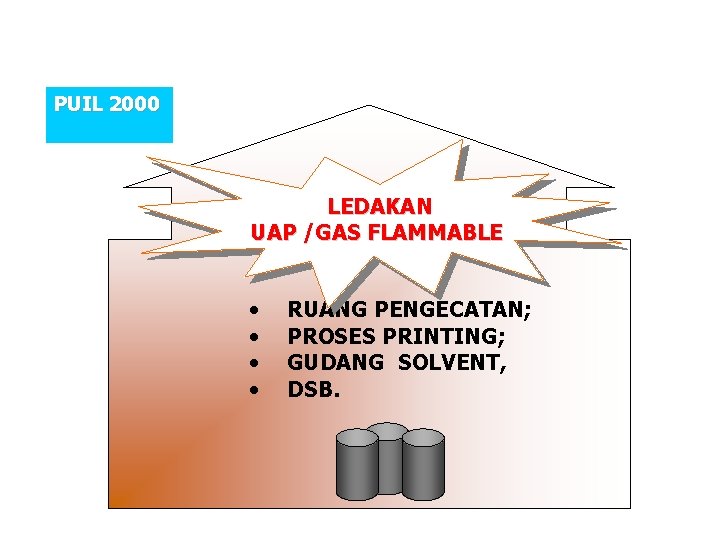

PUIL 2000 LEDAKAN UAP /GAS FLAMMABLE • • RUANG PENGECATAN; PROSES PRINTING; GUDANG SOLVENT, DSB.
Ruang blg 1 Adanya uap/gas secara normal tidak dapat dihindarkan a. kontinyu, berkala b. kebocoran instalasi c. kegagalan peralatan KLASIFIKASI PUIL - 2000 Ruang blg 2 Adanya uap/gas karena keadaan tidak normal : a. kecelakaan b. kegagalan alat pengaman
SIFAT LEDAKAN DEBU Nama bahan Konsentrasi g/m 3 Magnesium bubuk Aluminium bubuk Seng bubuk Titanium bubuk Silikon logam Feri silikon Arang batu bubuk Ptalik bubuk 20 35 500 45 160 425 35 15 Titik bakar o. C 520 645 680 460 775 860 610 650
SIFAT LEDAKAN DEBU Nama bahan Konsentrasi g/m 3 Belerang bubuk Tepung singkong Tepung Polietilen bubuk Bakelit bubuk Sabun bubuk Nafalin 35 45 60 15 30 45 50 Titik bakar o. C 190 470 490 460 430 559

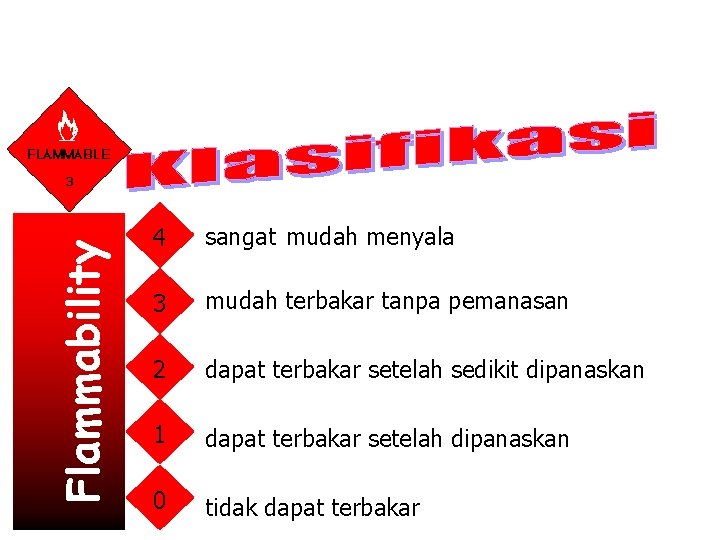

Flammability 4 sangat mudah menyala 3 mudah terbakar tanpa pemanasan 2 dapat terbakar setelah sedikit dipanaskan 1 dapat terbakar setelah dipanaskan 0 tidak dapat terbakar
Flammability Hydro karbon A B Flash point < 22, 8 o C Flash point 22, 8 - 60 o C C Flash point > 60 o C V LPG 37 o C tek 1 atm

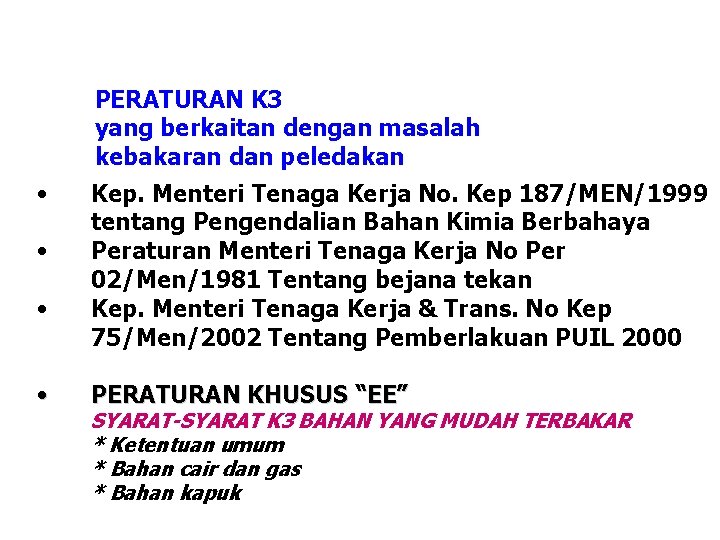

PERATURAN K 3 yang berkaitan dengan masalah kebakaran dan peledakan • • Kep. Menteri Tenaga Kerja No. Kep 187/MEN/1999 tentang Pengendalian Bahan Kimia Berbahaya Peraturan Menteri Tenaga Kerja No Per 02/Men/1981 Tentang bejana tekan Kep. Menteri Tenaga Kerja & Trans. No Kep 75/Men/2002 Tentang Pemberlakuan PUIL 2000 PERATURAN KHUSUS “EE” SYARAT-SYARAT K 3 BAHAN YANG MUDAH TERBAKAR * Ketentuan umum * Bahan cair dan gas * Bahan kapuk
PERATURAN K 3 yang berkaitan dengan masalah kebakaran dan peledakan • PERATURAN KHUSUS “K” SYARAT-SYARAT K 3 BAHAN YANG MUDAH MELEDAK * KETENTUAN UMUM * DYNAMID (TRINITROTOLUENE) * PETASAN (BUBUK ARANG + BELERANG + SENDAWA) * ANFO (AMMONIUM NITRATE + FUEL OIL)
PERATURAN K 3 • • Undang-Undang No 1 th 1970 KEPMEN 187/MEN/1999 PENGENDALIAN BAHAN KIMIA BERBAHAYA • PERATURAN KHUSUS “EE” • PERATURAN KHUSUS “K” SYARAT-SYARAT K 3 BAHAN YANG MUDAH TERBAKAR * Ketentuan umum * Bahan cair dan gas * Bahan kapuk SYARAT-SYARAT K 3 BAHAN YANG MUDAH MELEDAK * KETENTUAN UMUM * DYNAMID (TRINITROTOLUENE) * PETASAN (BUBUK ARANG + BELERANG + SENDAWA) * ANFO (AMMONIUM NITRATE + FUEL OIL)
KLASIFIKASI BAHAN KIMIA BERBAHAYA (KEPMEN 187/MEN/1999) Bahan beracun Bahan sangat beracun Cairan mudah terbakar (Flash point >21 o. C - >55 o. C) Cairan sangat mudah terbahar (Flash point < 21 o C) Gas mudah terbakar (Boiling point < 20 o C) Bahan mudah meledak Bahan reaktif -----> + air -----> + asam Bahan oksidator
NILAI AMBANG KUANTITAS KEPMEN 187/MEN/1999 PENGENDALIAN BAHAN KIMIA BERBAHAYA • Bahan beracun 10 ton • Bahan sangat beracun 5 ton • Cairan mudah terbakar 200 ton • Cairan sangat mudah terbahar 100 ton • Gas mudah terbakar 50 ton • Bahan mudah meledak 10 ton • Bahan reaktif 10 ton • Bahan oksidator 10 ton

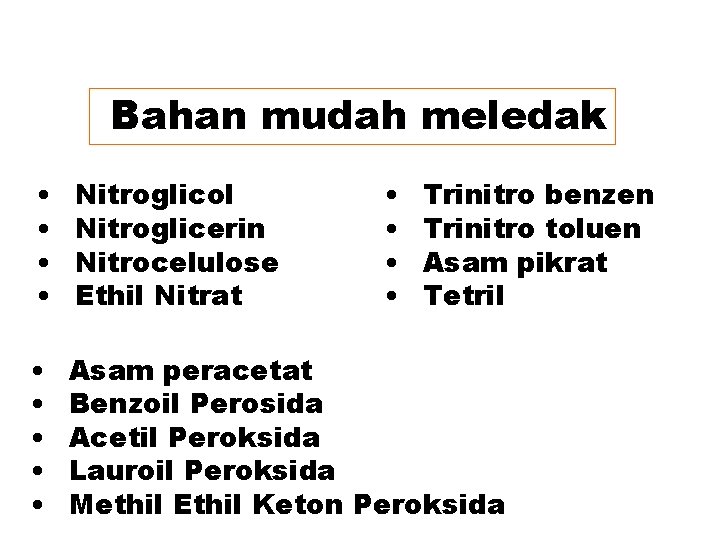

Bahan mudah meledak • • Nitroglicol Nitroglicerin Nitrocelulose Ethil Nitrat • • • Asam peracetat Benzoil Perosida Acetil Peroksida Lauroil Peroksida Methil Ethil Keton Peroksida Trinitro benzen Trinitro toluen Asam pikrat Tetril
Bahan Oksidator • • • Kalium Chlorat Natrium Chlorat Amonium Chlorat Kalsium Chlorat Barium Chlorat • • • Kalium Peroksida Natrium Peroksida Hydrogen Peroksida Magnesium Peroksida Barium Peroksida Kalium Perchlorat Natrium Perchlorat Amonium Perchlorat Kalsium Chlorat Barium Chlorat • • • Kalium Nitrat Natrium Nitrat Amonium Nitrat Kalsium Hypo. Chlorit Natrium Chlorit
NFPA Tanki Penyimpanan bahan bakar cair Mak 12. 000 gallon Tangki harus diletakkan paling tidak : a. 15 m dari gedung/bangunan. b. 15 m dari penampung bahan bakar lainnya. c. 15 m dari sisi jalan umum. d. 30 m dari komplek pemukiman. Jarak tsb dapat dikurangi hingga 50% apabila dibatasi dengan tembok yang memadai

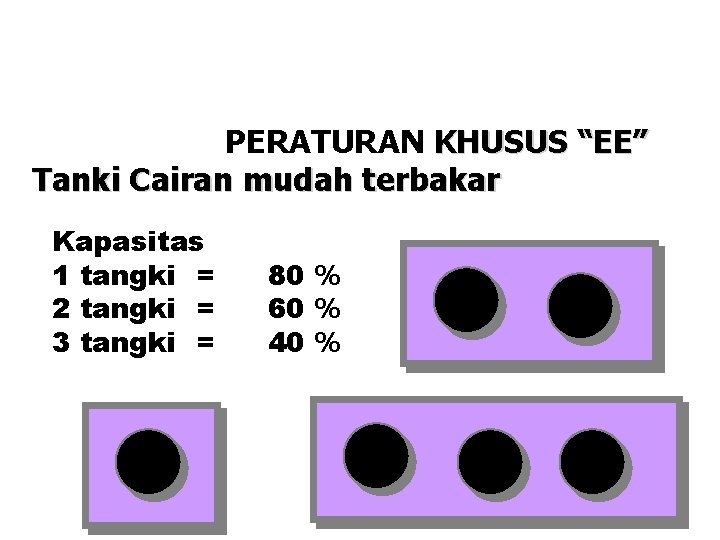

PERATURAN KHUSUS “EE” Tanki Cairan mudah terbakar Kapasitas 1 tangki = 2 tangki = 3 tangki = 80 % 60 % 40 %

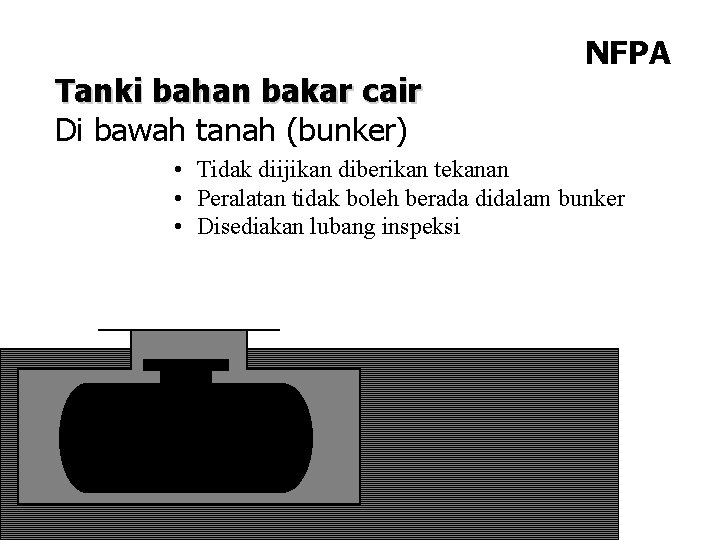

Tanki bahan bakar cair Di bawah tanah (bunker) NFPA • Tidak diijikan diberikan tekanan • Peralatan tidak boleh berada didalam bunker • Disediakan lubang inspeksi

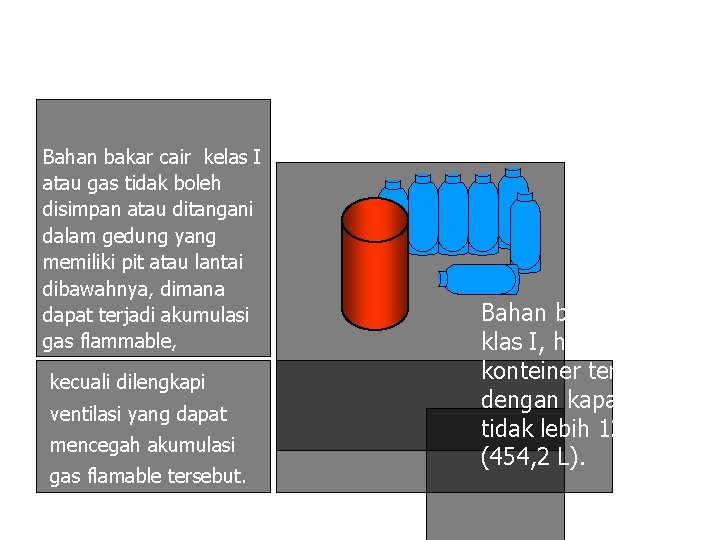

Bahan bakar cair kelas I atau gas tidak boleh disimpan atau ditangani dalam gedung yang memiliki pit atau lantai dibawahnya, dimana dapat terjadi akumulasi gas flammable, kecuali dilengkapi ventilasi yang dapat mencegah akumulasi gas flamable tersebut. Bahan bakar cair klas I, harus dalam konteiner tertutup dengan kapasitas tidak lebih 120 gal (454, 2 L).
Dilution Ventilation • Supply and exhaust large volumes of air • Used for – Temperature, humidity control, or to dilute concentration of contaminants • May be natural or mechanical ventilation
Ijin kerja panas supervisor Inspection &Assessment Safety assessor Mengajukan ijin kerja Peninjauan lapangan Supervisor Bertanggung jawab pelaksanaan syarat Kepala Safety Menganalisis potensi & resiko bahaya Menerbitkan ijin + Syarat
CUTTING & WELDING IS HAZARDOUS! CAN IT BE AVOIDED ? IS THERE A SAFER WAY? PERMIT Applies Only to Area Specified Below Date : ……………. . Building : ……………………. . Floor ……………………. . . …. Nature of the job ………………. The above location has been examined. The precautions checked reverse of card have been taken to prevent fire. Permission is granted for this work. Permit expires : ………………. Signed Fire Safety Supervisor Time started …………………. Time finished ……………. . FINAL CHECK-UP Work area and all adjacent areas to which sparks and heat might have spread (such as floors above and below and on apposite side of walls) were inspected for at least 30 minutes after the work was completed and were found fire safe Signed ……………. . After signing return permit to person who issued it.
