Fejlesztés célja • A felvonóipar gyors fejlődése szükségessé tette az ORCA felvonóvezérlő továbbfejlesztését • Megfelelni az 2014/33/EU lift direktíva előírásainak • Kielégíteni az MSZ EN 81 -20/50 szabvány követelményeit • Keskeny kialakítás, az aknaajtó tokra szerelhetőség érdekében • Alacsony előállítási költségek, gyorsabb, hatékonyabb gyártás lehetősége • Magas műszaki színvonalú előállítás biztosítása • Megtartani a korábbi vezérlés komponenseit
Fejlesztés célja • A nagyobb integráltság következtében kevés kiegészítő vezérlőelem használata • Továbbra is megtartani a felvonóvezérlő univerzális kialakítását • Könnyű, gyors szerelhetőség biztosítása • A megadott paraméterek alapján a vezérlés teljes felprogramozása a gyártás során • Fejlett pozíció érzékelés kialakítása • Huzalozás mennyiségének csökkentése
Fejlesztés célja • CANOpen busz alkalmazása a kompatibilis eszközök gyors csatlakoztathatóságának érdekében • Motor kontrol busz beépítése, a DCP protokollt használó hajtásszabályzók vezérléséhez • A fixen deklarált be és kimenetek helyett szabadon programozható be és kimenetek • Abszolút jeladós és inkrementális jeladós pozícióérzékelés kialakítása

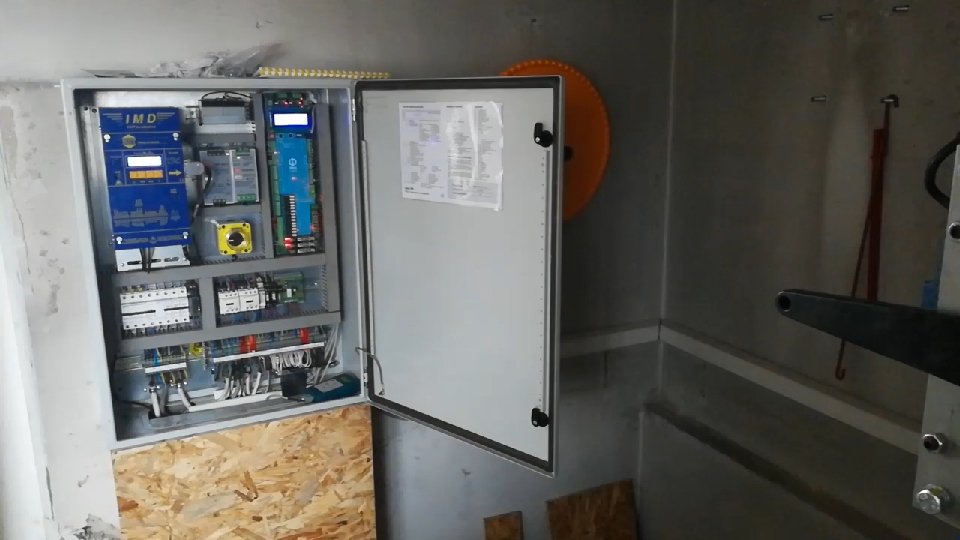

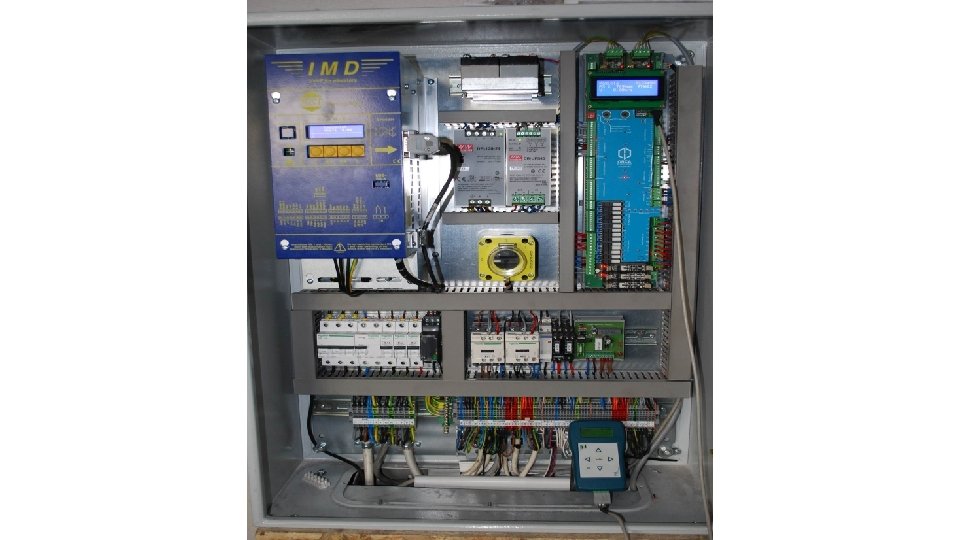

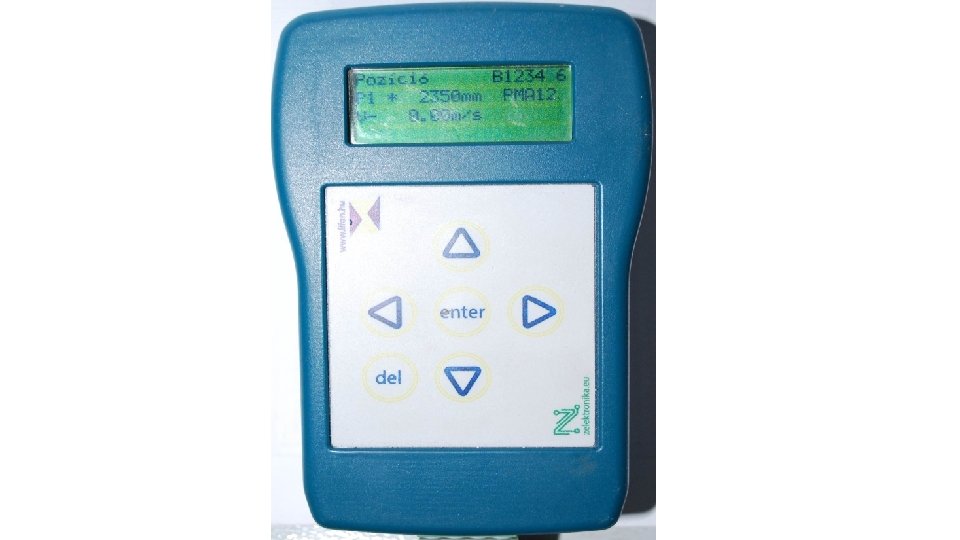

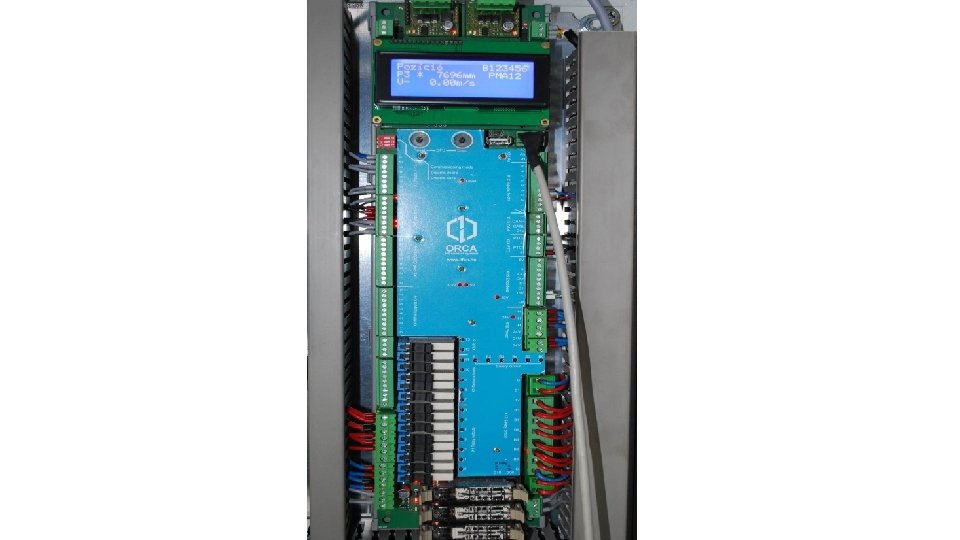

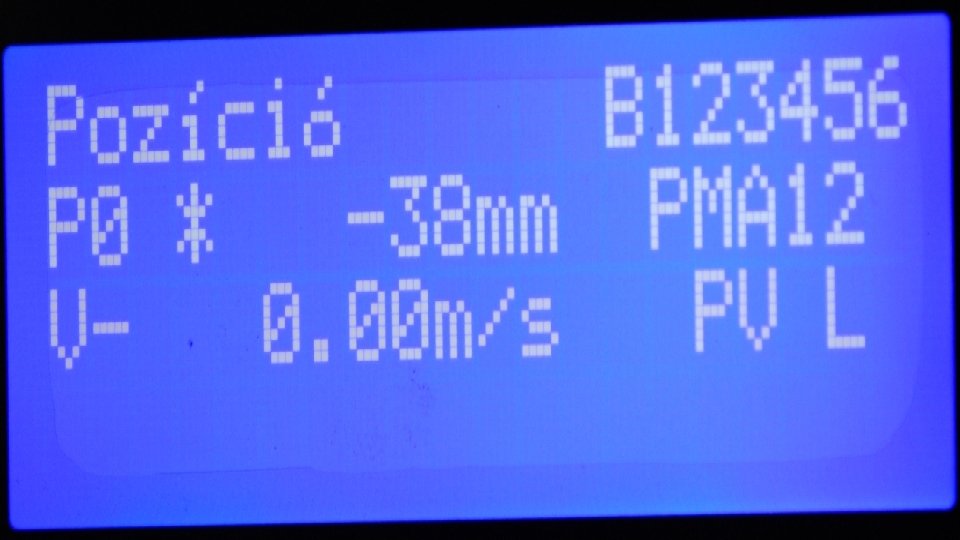

Fizikai tulajdonságok • Mechanikai méretek: • Szélesség: 100 mm, hosszúság: 400 mm, magasság: 60 mm 32 bites mikrovezérlő (ARM Cortex-M 3, 72 Mhz) 32 bites segédprocesszor (ARM Cortex-M 3, 72 Mhz) EEPROM a beállítások mentéséhez Valós idejű óra az időbélyeges információ tároláshoz 4*20 karakteres LCD kijelző (sebesség, pozíció, haladási irány, biztonsági kör, ajtózóna, üzemmód, ajtóállapotok, hívások kijelzése) • RS 485 kapcsolatú 4*20 karakteres kijelzőjű külső kezelő, 6 db nyomógomb külső programozási és vezérlő funkciók ellátására. • • •
Fizikai tulajdonságok • Energiaellátás • 24 V / 5 A dc kapcsolóüzemű tápegység • 24 V dc UPS • Biztosítja a vészmentési funkciók idejére a vezérlőpanel működését, így a mentési folyamatok állandó felügyelet alatt végezhetőek el. • Az akkumulátor állapotát, a töltés megfelelőségét és a tápfeszültség megfelelőségét az UPS vezérlő és a felvonóvezérlő együttesen felügyeli

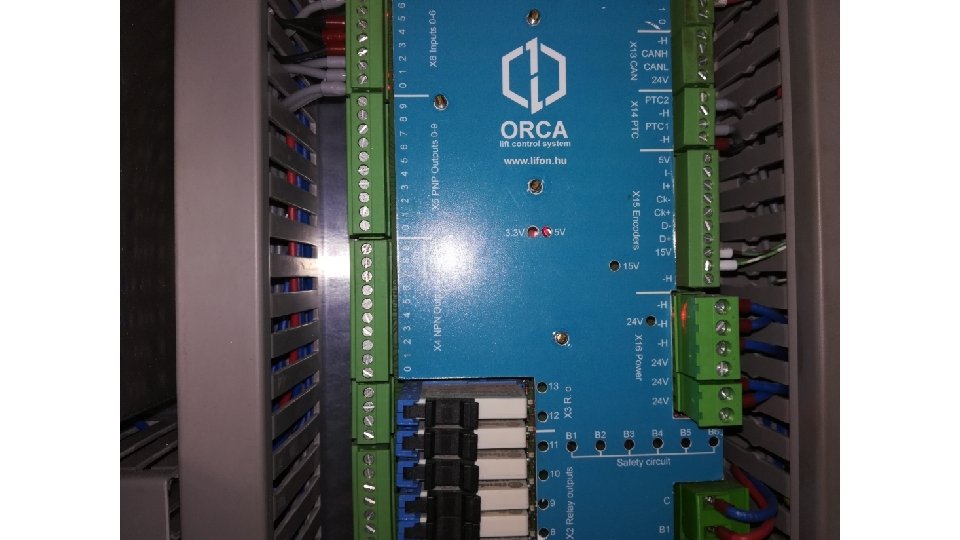

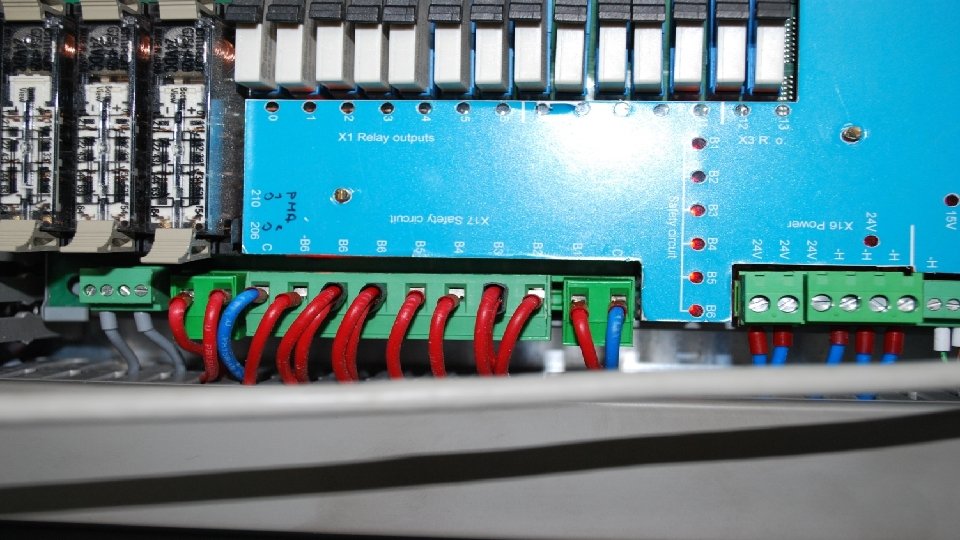

Fizikai tulajdonságok • Bementek: • 6 db biztonsági kör bemenet (AC 48 -230 V) • 2 db ajtózóna bemenet Biztonsági kapcsolás vezérléséhez • 14 db NPN bemenet, optocsatolóval leválasztott • 7 db PNP bemenet, optocsatolóval leválasztott • 2 db PTC bemenet, • Encoder bemenet,

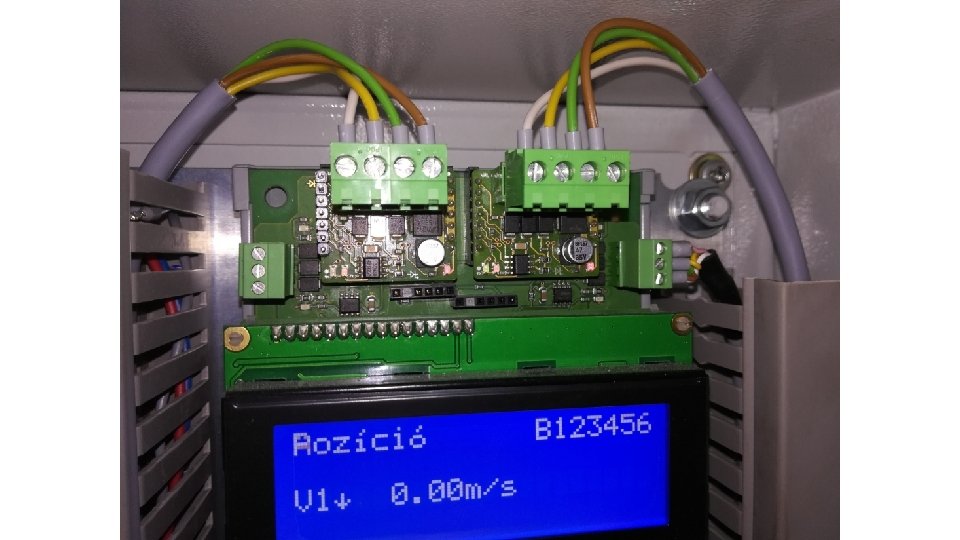

Fizikai tulajdonságok: • Kimenetek • 14 db relés kimenet • 7 db teljesítmény kontaktor vezérléséhez • 7 db kis áramú eszközök vezérléséhez • 8 bit PNP tranzisztoros kimenet • 8 bit NPN tranzisztoros kimenet • 2 db Busz meghajtó • 1 db a fülkei busz • 1 db aknai busz
Fizikai tulajdonságok • Kétirányú kommunikációt biztosító csatlakozók • 1 db fülkei busz modul, cserélhető • 1 db aknai busz modul, cserélhető • 1 db csoportos üzem csatlakozó • 1 db DCP csatlakozó frekvenciaváltóhoz • 1 db RS 485 csatlakozó külső programozói terminálhoz

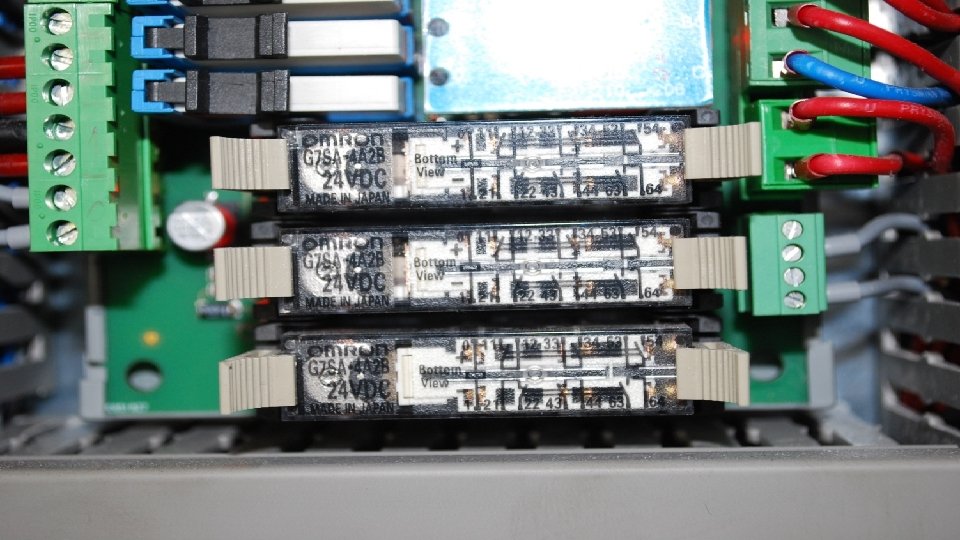

Fizikai tulajdonságok • Integrált biztonsági kapcsolás biztonsági kör áthidalásához • Ellenőrzött mozgás nyitott ajtó esetén • Korai ajtónyitás • Szintkorrekció • Indítás előkészítés • UCM teszthez
Alkalmazási terület • Szabályozott hajtású felvonókhoz • • RST IMD párhuzamos RST IMD DCP Schneider ATV 71 L Yaskawa L 1000 A Ziehl-Abegg ZAdyn. Pro CANopen Ziehl-Abegg 4 C Párhuzamos Ziehl-Abegg 4 C DCP Ziehl-Abegg 4 C CANopen
Alkalmazási terület • Hidraulikus felvonókhoz • • • GMV 3 szelepes Omar 3 szelepes Blain 4 szelepes GMV NGV Bucher i. Valve Bucher i. Con
Vezérlési funkciók Normál Gyűjtési módok Egyparancsos Egygombos gyűjtő Le gyűjtő LE-FEL gyűjtő Csoportos üzem 4 db felvonóig, híváselosztó nélkül Szerelési, a vezérlőpanelen elhelyezett kapcsolóval Ajtómozgatás tiltása, a vezérlőpanelen elhelyezett kapcsolóval Hívás tiltása, a vezérlőpanelen elhelyezett kapcsolóval Villamos visszaállító vezérlés
Vezérlési funkciók • Karbantartás • Fülkei • Kezelőhelyi • Teszt • • • Megadott időtartamra Kapcsolási számra Végszintek között Sorrendben, szintről szintre Véletlenszerű parancsokra • Vizsgálat
Vezérlési funkciók • TÜV vizsgálatok • Menetidő • Végkapcsolók • Ütköző teszt • Fogókészülék teszt • UCM teszt • Fék tesztek
Vezérlési funkciók Indítás előkészítés Szintkorrekció és szintmegtartási vezérlés UCM Tűzoltó vezérlés (kimenekítési üzem) Tűzeset vezérlés (kiürítési üzem) Zsilip funkció a kétoldali bejárattal rendelkező felvonóknál Rövid szintek kiszolgálása
Vezérlési funkciók • Ajtóvezérlés • Ajtó előnyitás • Indítás előkészítés • Ajtó típusok: • • • Kézi/ félautomata 3 fázisú Siemens AT 40 Selcom Sematic Fermator
Menürendszer tulajdonsági • Széleskörű paraméterezhetőség • Makró funkciók • Hozzáférési szintek • Fejlesztői: teljes hozzáférés • Emelt szintű: közel teljes hozzáférés • Alap: karbantartói funkciók elérhetőek • Korlátozott: a diagnosztikai váltózók megtekintése
Főbb tulajdonságok • Statisztikák • Kapcsolási számok • Ajtó nyitás-zárás periódusai • Egyes kijelölt szintek hívásainak összegzése • Üzemóra • Stb

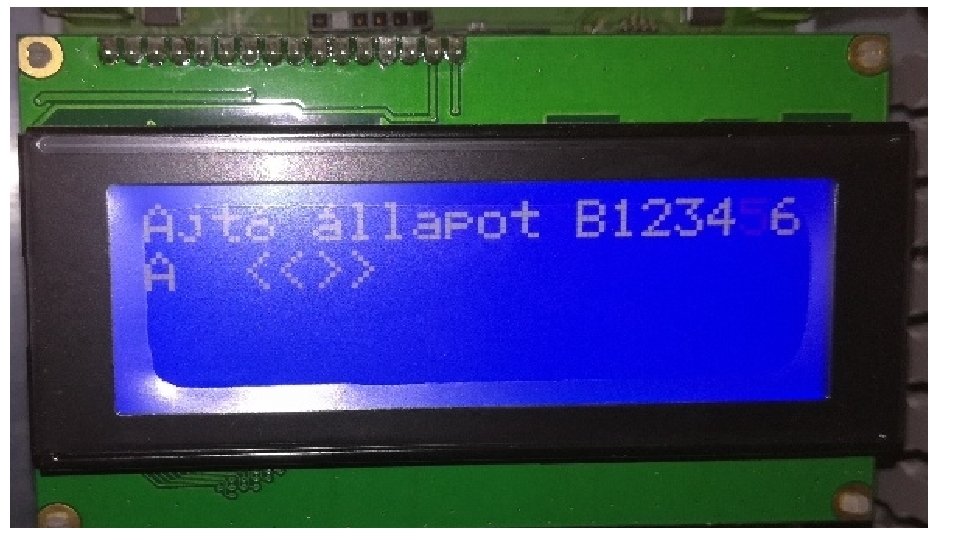

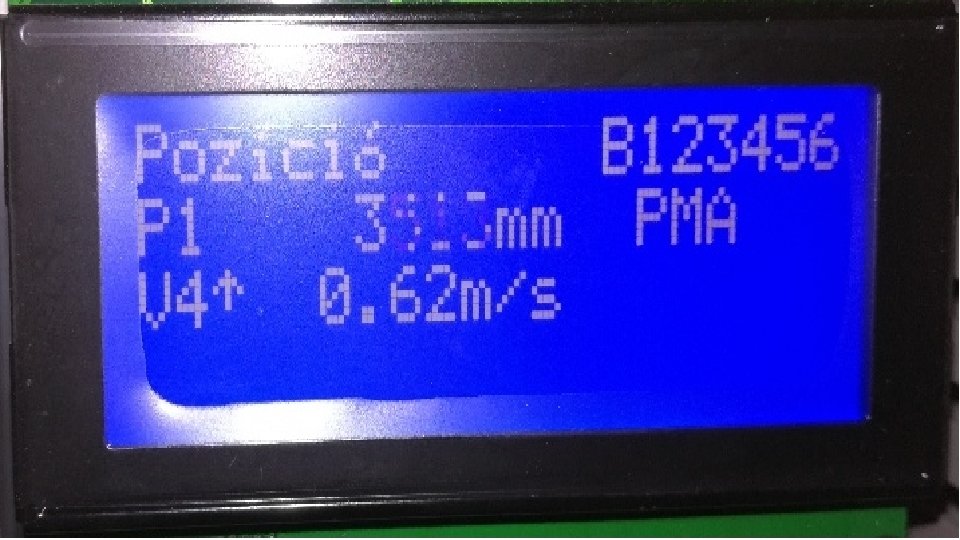

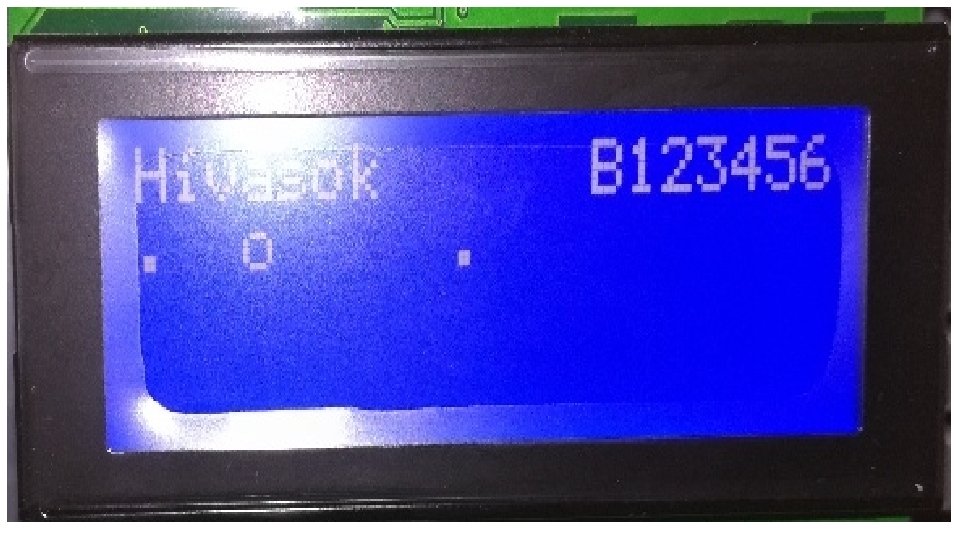

Főbb tulajdonságok • Fejlett információs kijelző a vezérlőkártyán, amely a következő információkat jeleníti meg: �Tárolt parancsok, hívások �Aktuális üzemállapot �Ajtóhajtás állapota (nyitás �Pozíció -zárás) �Haladási, továbbhaladási �Ajtóhajtás érintkezőinek irányok állapota �A felvonó aktuális �Biztonsági áramkör sebessége állapota �A felvonó pozíciójának �Szintérzékelők állapota távolsága az alapállomástól �Hibaüzenetek

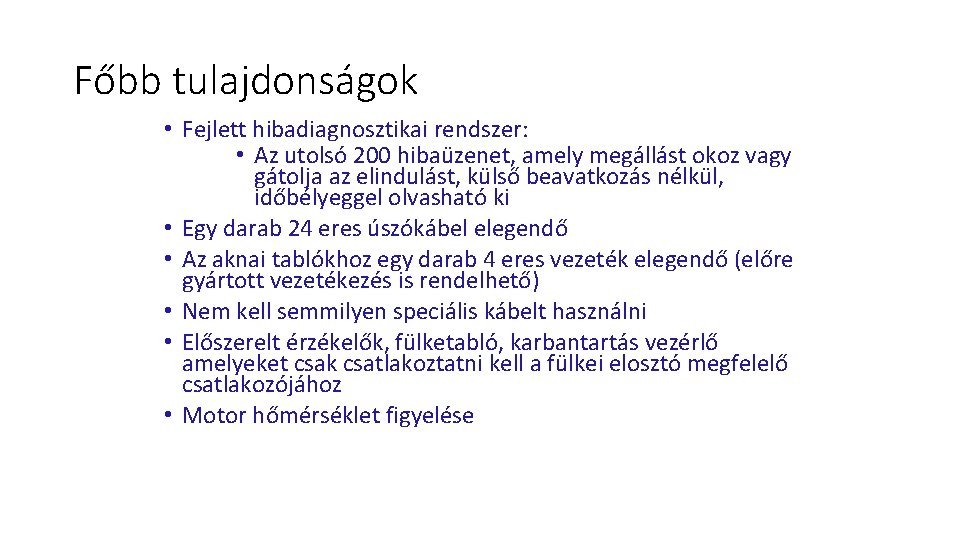

Főbb tulajdonságok • Fejlett hibadiagnosztikai rendszer: • Az utolsó 200 hibaüzenet, amely megállást okoz vagy gátolja az elindulást, külső beavatkozás nélkül, időbélyeggel olvasható ki • Egy darab 24 eres úszókábel elegendő • Az aknai tablókhoz egy darab 4 eres vezeték elegendő (előre gyártott vezetékezés is rendelhető) • Nem kell semmilyen speciális kábelt használni • Előszerelt érzékelők, fülketabló, karbantartás vezérlő amelyeket csak csatlakoztatni kell a fülkei elosztó megfelelő csatlakozójához • Motor hőmérséklet figyelése
Főbb tulajdonságok • Rövid szintek kiszolgálása • Ajtó áthidalások kezelése • Akár 3 oldali (különböző) ajtóhajtás kezelése • Fülkevilágítás kezelése • Fülkeszellőzés kezelése • Meghajtó motor hűtőventillátor kezelése • Kontaktorok húzott-ejtett állapotának figyelése • Fék nyitott állapotának figyelése, mindkét fékpofa külön-külön • Automatikus vészmentés funkció • Adatszolgáltatás távfelügyelet felé
Főbb tulajdonságok • Encoderes pozícióérzékelés • • • Aknában elhelyezett encoderrel Fülketetőn elhelyezett encoderrel Meghajtó motor encoderét felhasználva Sebességhatárolón elhelyezett encoderrel Csupán ajtózóna mágnesek szükségesek • Szintkeresés karbantartási sebességgel • Aknatérkép után a szinteltéréseket megmérve a vezérlőpanel szinttávolságok menüpontjában az érték növelésével vagy csökkentésével lehet a pontos szintet beállítani. Nem kell a fülketetőn utazni!
