Feedback 3º Laboratório Curvas Características de Bocais em Regime Compressível e Ondas de Choque
Objetivos: 1. Obter as curvas de razão de pressão ao longo de bocais para os vários regimes de escoamento; 2. Discutir como a vazão de um bocal varia com a diminuição da pressão de saída e a consequente mudança de regime do escoamento; 3. Comparar as curvas características com valores previstos pela teoria quase unidimensional; 4. Discutir como a camada limite influencia o escoamento em bocais, a posição da garganta e a posição da onda de choque; 5. Aplicar os resultados e conclusões obtidos no laboratório no contexto de projeto de bocais.

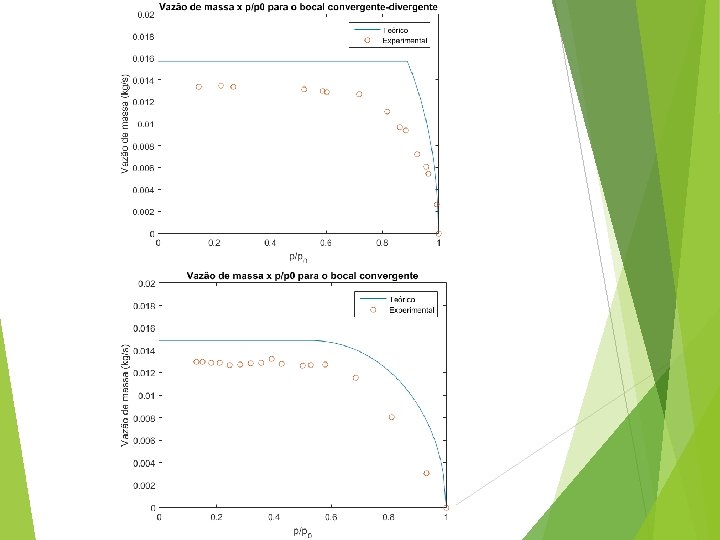

Bocais - Vazão Experimental menor que teórico Discrepância maior para convergente-divergente
Bocais - Vazão Experimental menor que teórico Discrepância maior para convergente-divergente
Bocais - Vazão Bocal sônico Vazão = r*A*a*
Bocais - Vazão Bocal sônico Vazão = r*A*a*
Bocais - Vazão Bocal sônico Bocal subsônico – Depende de Ae/At Vazão = r*A*a*
Bocal convergente-divergente Subsônico ou supersônico?
Bocal convergente-divergente Subsônico ou supersônico?
Bocal convergente-divergente Subsônico ou supersônico?
Bocal convergente-divergente Subsônico ou supersônico?
Bocal convergente-divergente Subsônico ou supersônico? ? ?
Bocal convergente-divergente Onde está a garganta física?
Bocal convergente-divergente Onde está a garganta física? E a experimental
Bocal convergente-divergente Onde está a garganta física? E a experimental
Bocal convergente-divergente E a onda de choque?
Bocal convergente-divergente E a onda de choque? “viscosidade unidimensional”
Bocal convergente-divergente E a onda de choque? Interação choque - camada limite
Bocal convergente-divergente E a onda de choque? Interação choque - camada limite
Bocal convergente-divergente Choque no bocal
Bocal convergente-divergente
Bocal convergente-divergente - Túnel
Bocal convergente-expansão Onde ocorre menor valor de pressão? Mach=1 na garganta/saída?
Bocal convergente-expansão
Bocal convergente-expansão
Bocal convergente-expansão
Bocal convergente-expansão
