Federación 28 de junio 2016 Curso Taller teórico-práctico de construcción en madera con alta prestación Martín Sánchez Acosta INTA Concordia Ciro Mastrandrea INTA Concordia Nicolás Zakowicz INTI Entre Ríos Guillermo Tisocco- Esc. Técnica Evangelina Polidori- Arquitecta privada. sanchezacosta. martin@inta. gob. ar
Objetivo: -Mostrar el sistema constructivo de viviendas de madera Canadá - Brindar un demostración práctica - Mostrar virtudes del sistema - Posibilidad de adaptación a Argentina
Temario del curso La madera – selección según aplicación Herramientas – seguridad en el trabajo Prefabricación de piezas parte: muro –piso-techo-etc Actividades Diseño- Planificación Fundación. Estructuras- Pisos - Muros – Techos Aislaciones : Preparacion para instalaciones y terminaciones- aislaciones Instalaciones y Terminaciones luz-agua-gas-otras Techos Verdes El sistema Ejemplos - Ventajas del sistema y casas
Módulo 1 - Introducción conceptos generales - La madera - Selección según destinos - Herramientas - Seguridad en el trabajo

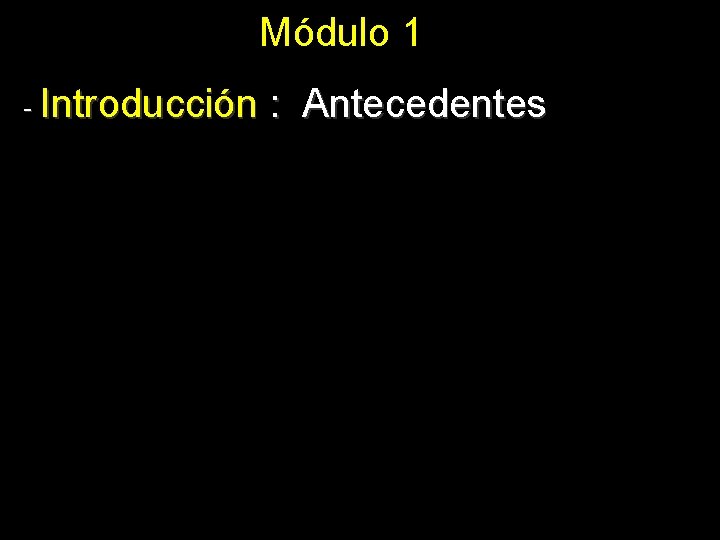

Módulo 1 - Introducción : Antecedentes
Experiencias y estudios en Argentina Xiloconstructores 1980 Arquitectos Ingenieros civiles Ingenieros forestales Técnicos foresto-industriales
Equipos profesionales

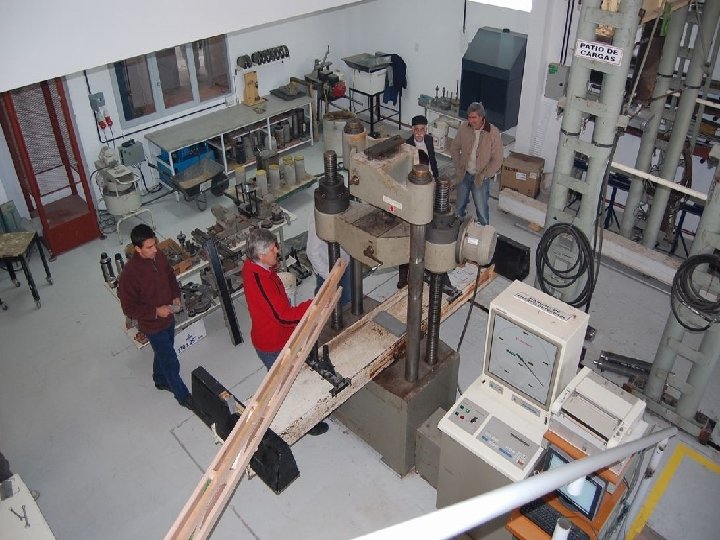

Resistencia paneles de muro UTN- GEMA
Resistencia entramados de pisos UTN- GEMA

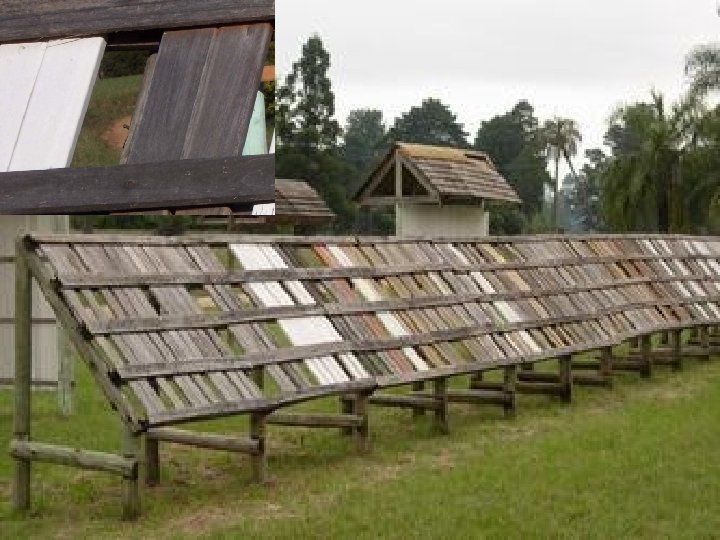

Durabilidad- Iberoeka INIA- INTA-UTN - Empresas
Cubirnetes –preservantes – tejuelas de madera INTA 2003
Instituto EMOICQ Quebec -Canadá Acciones en otros países: - Chile - Uruguay - Guatemala
2 “ x 4” open joist

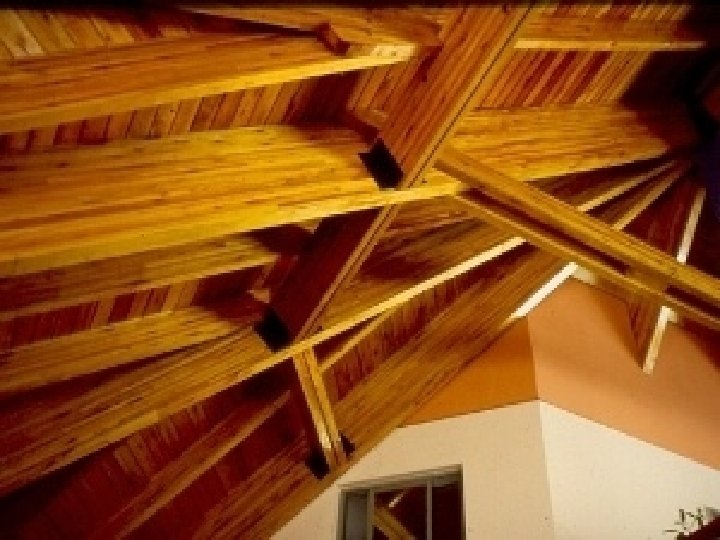

OSB + LVL
Preservados
Grados de riesgo – preservantes a aplicar 4 1 2 3 3 4 1 1 3 4 2 1 3
Taladro del pino: Hylotrupes bajulus
Preservación en autoclave CCA ACQ
Corrosión: Tanato de hierro
Secado natural correcto (Argentina)

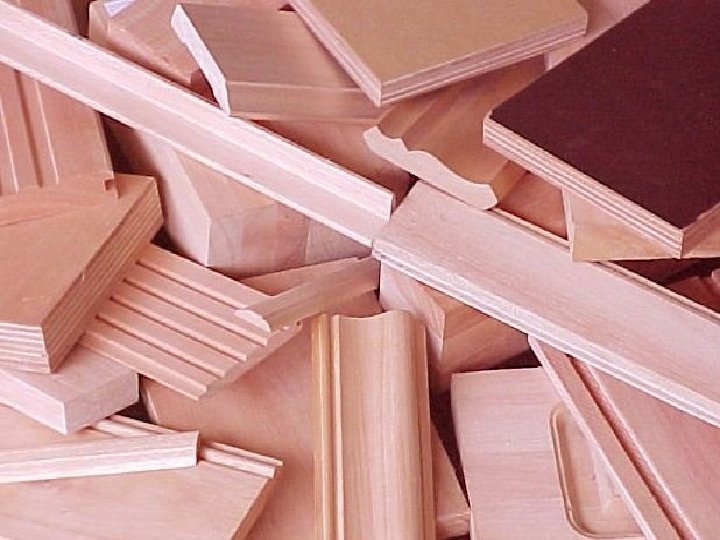

Compuestos de: Láminas de madera Compensados-terciados
- Ureico (interior) - Fenólico Compensado (exterior) - Plakimbre Contrachapado - Film Face - Overlay 4 pie x 8 pie 1. 22 m x 2. 44 m
Filmface
Compuestos de: Fibras : MDF – HDF Partículas: Aglomeradso
MDF Eucalipto MDF mezcla eucalipto-pino MDF pino
Paneles de partículas : aglomerado
HDF Alta densidad
Adaptación de Clasificación visual de la madera Estructural CEDEFI

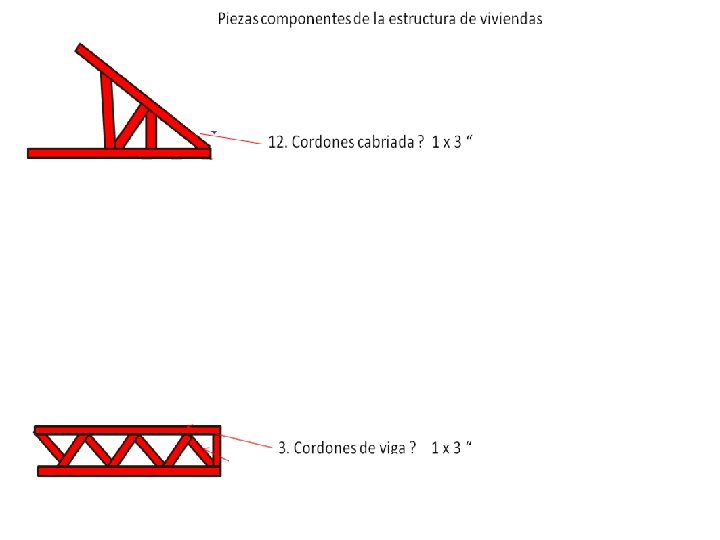

Denominación y calidad de componentes de la estructura de viviendas -CEDEFI 21. Clavadora de techo 20. Listón sujeta membrana (bulín) 19. Rigidizador –aislador de techo (placa o madera) 18. Diagonal de cabreada 17. Montante cabreada 16. Cordón cabreada 15. Clavador cielorraso y muro 14. Solera superior 13. Dintel 12. Listón sujeta membrana (bulín) 11. Rigidizador -aislador de muro (placa o madera) Membrana gas permeable 10. Separador 9. Antepecho 8. Parante no portante (panel interno) 7. Parante portante 6. Solera inferior 5. Solera nivelación Platea Comisión tecnológica de vivienda. INTA-INTI- UCU – UTN: CEDEFI 2014

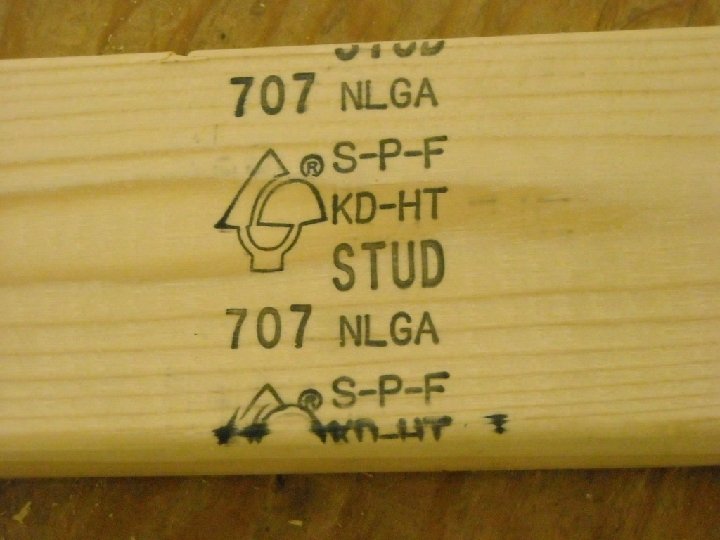

Montantes “stud” 2 x 4 40 mm x 90 mm
PIEZA Hº % Base Húmeda Parante portant e (Pieza: 7) Parant e no portant eo cortos (Pieza: 8) 20% Preserv ación Superfi cial Dimensi ones mm (toleran cias en mm) 38 x 89 (-1) x (2) 38 x 64 (-1) x (2) Gomorresina Kino Nudo Vivo Nudo muerto Sin limite ½ del canto 1/3 de la cara 2 xm lineal ½ del canto 1/3 de la cara Sin limite Pudrici ón o pasma do Rajadur a Grieta Canto muerto Agujeros por insectos Expues ta ¼ del largo total Inserta Sin limite No admitid o Largo máxim o: 2 veces el ancho de la cara Sin limite En extremo s Idem rajadura 1/3 del espesor de la pieza 1/2 del ancho de la pieza < 5 mm No agrupad os 2 xm lineal 1/3 del ancho de la pieza Sin limite No admitid o Sin limite < 5 mm No agrupa dos Sin limite Médula
Montantes 40 mm x 90 mm portante Arista faltante O canto muerto Mitad del ancho Grietas superficiales Idem rajadura Médula expuesta % del largo Rjaduras No + de 1 ancho De la pieza Nudos NO + de 2 /metro Lineal< Con menos de 1/3 del ancho O ½ del canto 1/3 ancho No portante Otros usos cortos
Tabla de condiciones de calidades de las piezas individuales ue formarán parte piezas parte y de la estructura de la casa PIEZA Hº % Base Húmed a Máx Cordó n (Piezas : 2, 15) 20% Preser vación Tipo Superfi cial Dimens iones mm (toleran cias en - mm) Nudo Vivo Mínima s 24 x 73 (-1) x (2) Nudo muerto Fijo Sin limite 1/3 del ancho de la pieza 2 xm lineal 1/3 del ancho de la pieza Médula Pudrici ón o pasma do Rajadu ra Grieta Canto muerto Agujero s por insecto s Suelto 2 xm lineal ½” máxim o Expue sta No admitid o Inserta No admitid o Largo máxim o: ancho de la cara de la pieza Sin limite En extrem os Idem rajadur a 1/3 del espeso r de la pieza 1/3 del ancho de la pieza < 5 mm No agrupa dos Gomorresina Kino Bolsa Vena 2 xm lineal 1/3 del ancho de la pieza Sin limite
Tablas 1 x 3 No portante
Diferencias de casas con CAT de alta prestación con las casas de madera “económicas” del mercado
Muro exterior – capas necesarias CAT Siding F. inglés Ladrillo, etc Lana de vidrio Barrera vapor Listón Membrana GP Tablas – OSB-F Paneles Fenol. Solera nivelación Aislante H° Listón 1” Yeso - MDF Madera, etc Panel 2 x 4 Tuberías Fundación
LV LV 2 x 4” 1 x 2” 1 x 2“ Casa de buena prestación CAT CEDEFI Casa económicas de mercado
Comparación de secciones de muros 2” x 4” con CAT 1” x 2 ” económica

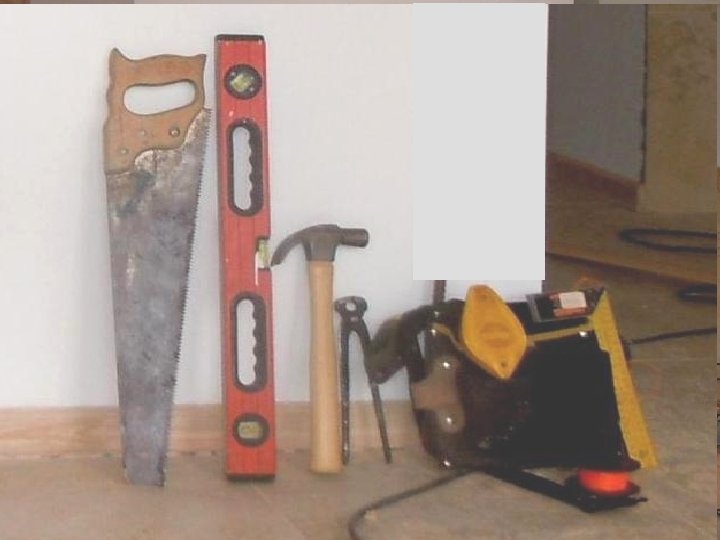

Herramientas necesarias
