FDDI Fiber Distributed Data Interface SONET frame 810

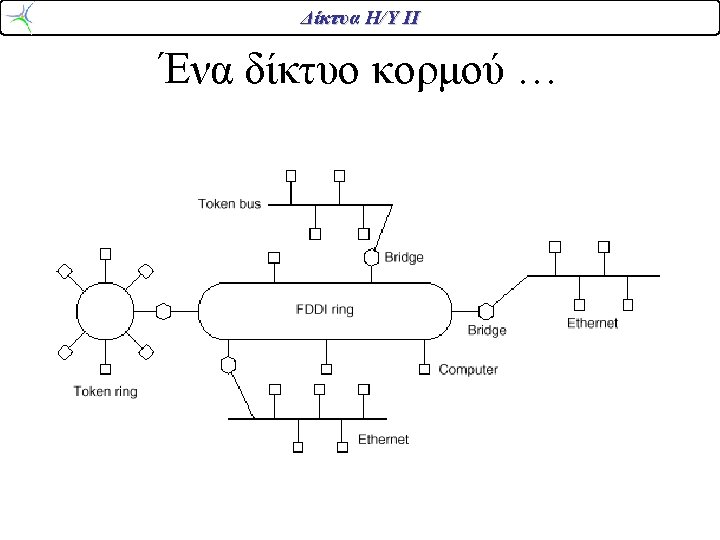

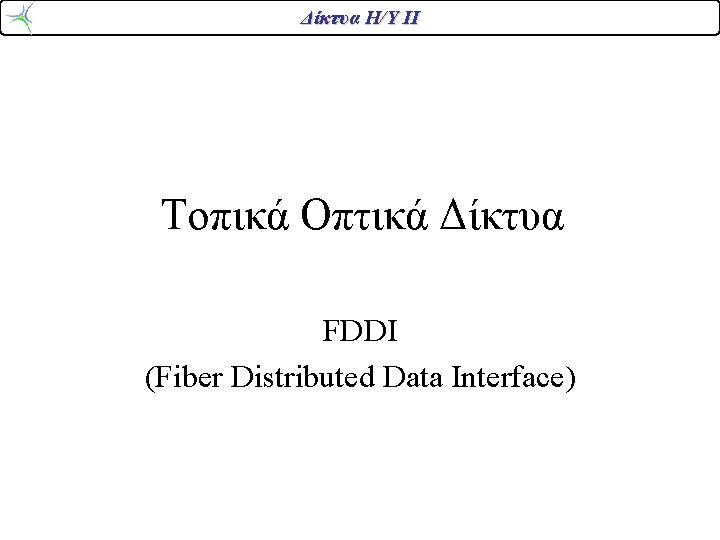

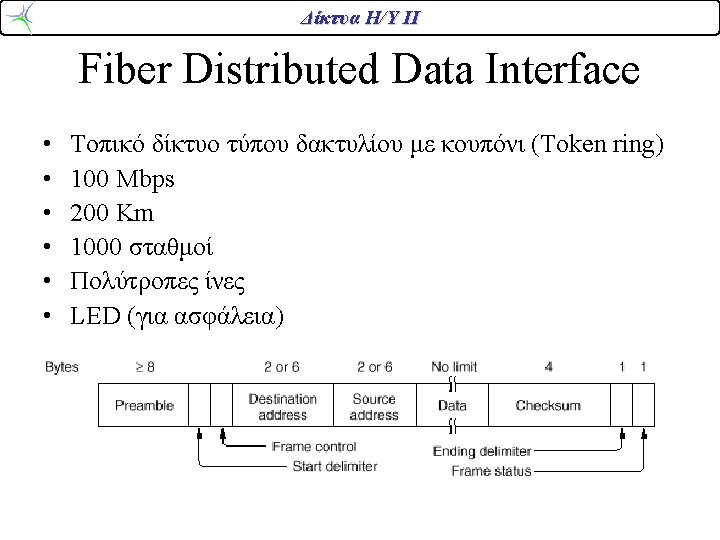

Δίκτυα Η/Υ ΙΙ Τοπικά Οπτικά Δίκτυα FDDI (Fiber Distributed Data Interface)

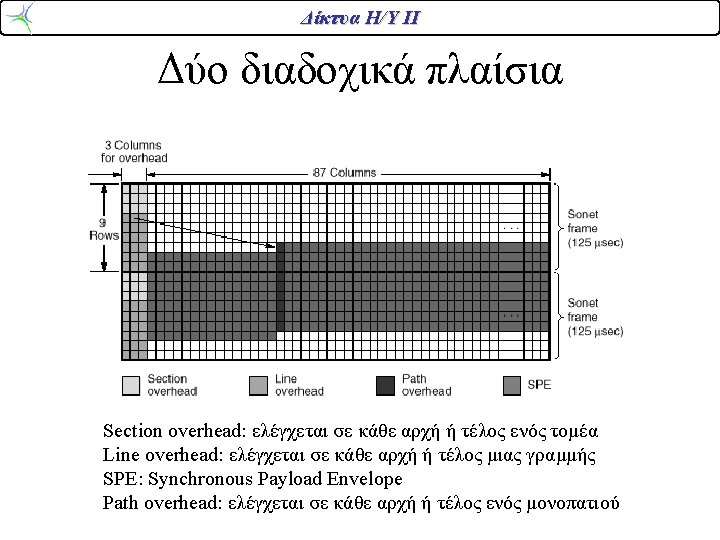

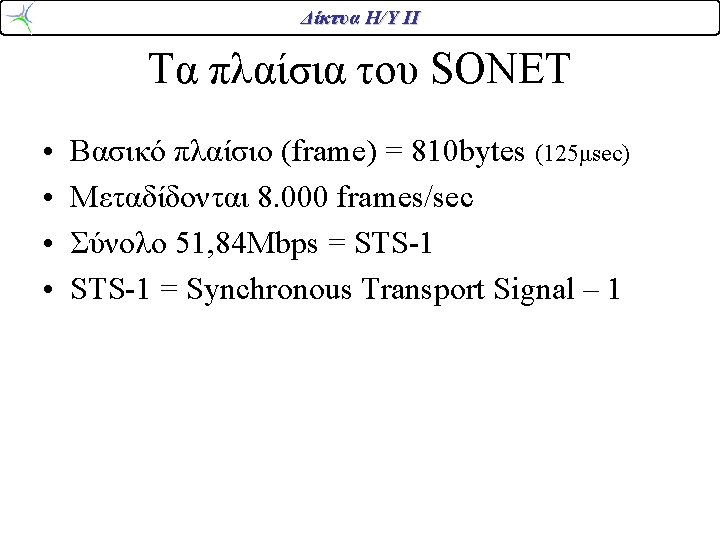

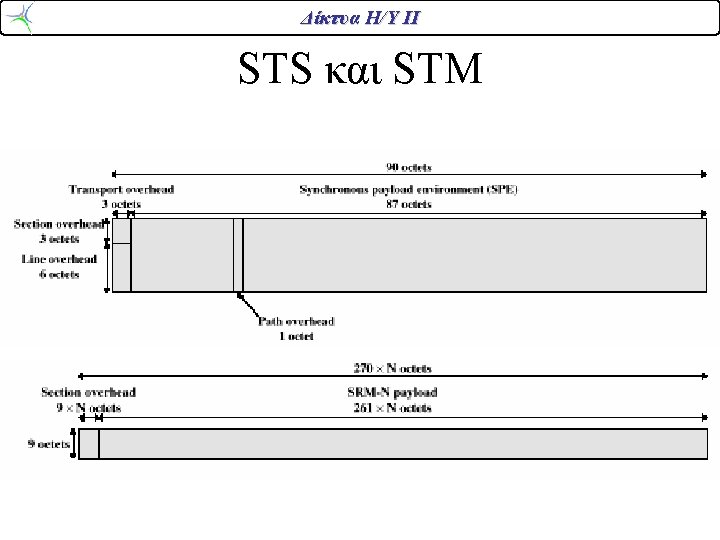

Δίκτυα Η/Υ ΙΙ Τα πλαίσια του SONET • • Βασικό πλαίσιο (frame) = 810 bytes (125μsec) Μεταδίδονται 8. 000 frames/sec Σύνολο 51, 84 Mbps = STS-1 = Synchronous Transport Signal – 1

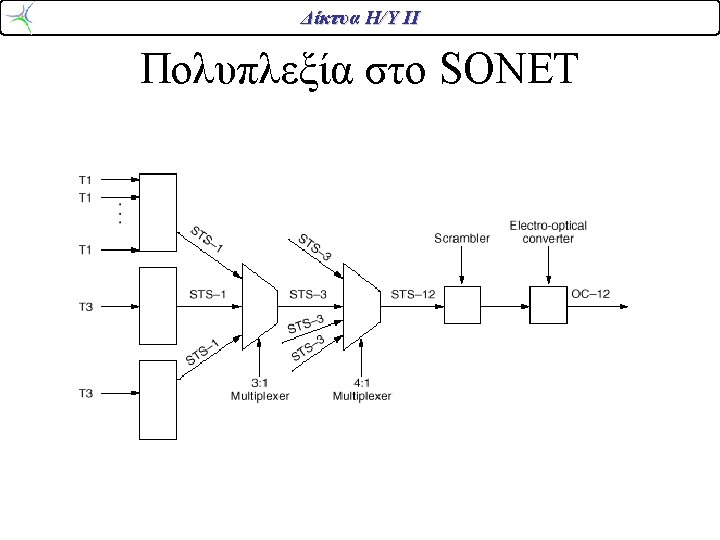

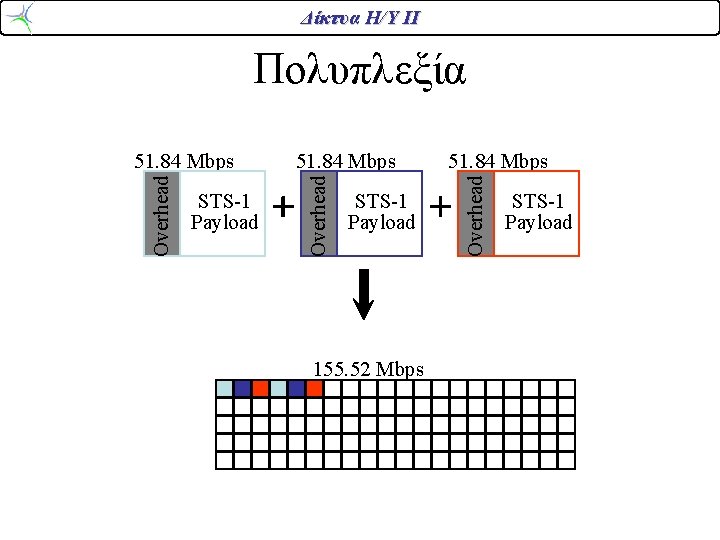

Δίκτυα Η/Υ ΙΙ Πολυπλεξία STS-1 Payload 155. 52 Mbps 51. 84 Mbps Overhead STS-1 Payload 51. 84 Mbps Overhead 51. 84 Mbps STS-1 Payload

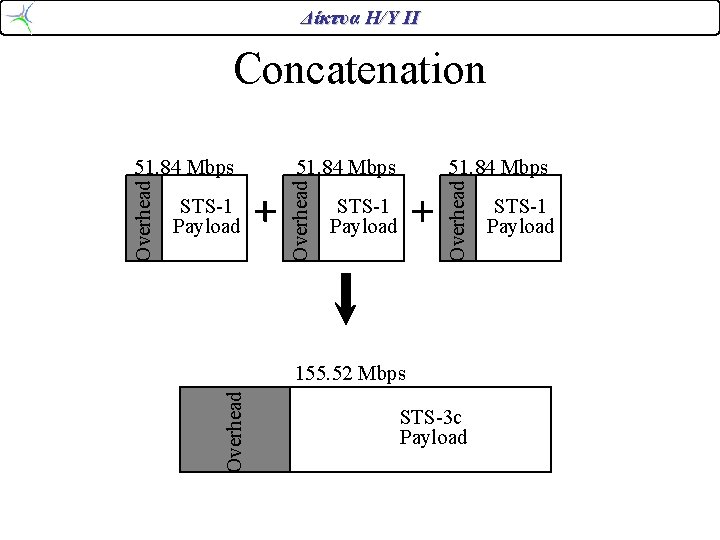

Δίκτυα Η/Υ ΙΙ Concatenation 51. 84 Mbps Overhead STS-1 Payload 155. 52 Mbps Overhead 51. 84 Mbps STS-3 c Payload STS-1 Payload

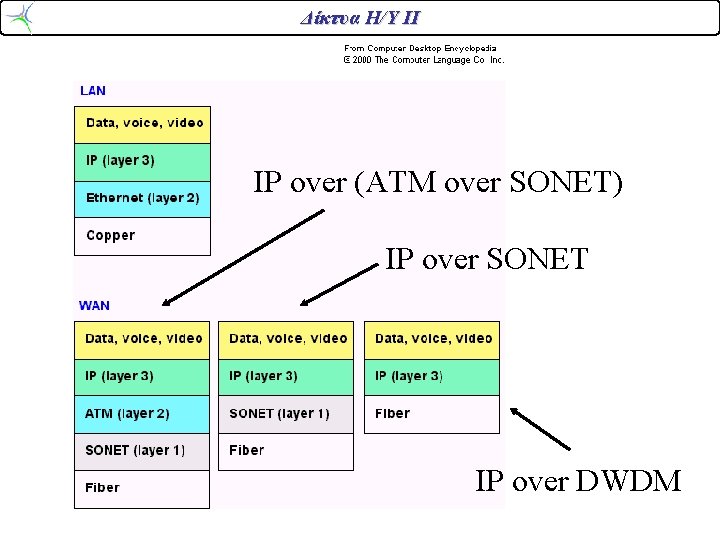

Δίκτυα Η/Υ ΙΙ IP over (ATM over SONET) IP over SONET IP over DWDM
