FCR FUJI COMPUTED RADIOGRAPHY
FUJI COMPUTED RADIOGRAPHY • Működési alapelvek • Általános jellemzők, előnyök • Digitális rendszerek összetevői • Műszaki jellemzők
Régi mondás, hogy a röntgensugár nem hazudik, csak meg kell tanulni kiolvasni, amit mond. {Horváth Ferenc: A radiológia alapfogalmai}
Ma már nincs olyan orvos, aki ne lenne rászorulva bonyolult műszerek segítségére Ma még nincs olyan bonyolult műszer, amely az orvos jelenléte nélkül is megállná a helyét a gyógyítási folyamatban {Prof. Csécsey}
A fejlődés irányát a technika csak részben határozza meg, elengedhetetlen a másik tényező, a szakmai háttér, azaz a szakember agyában lévő információknak a mennyisége és azok rendezettségi foka. Hiába tud az egyik fél nagyon sokat, ha a másik csak keveset tud, a beteg számára nyújtott szintet a kevesebbet tudó fogja meghatározni. Törekedni kell tehát, hogy mindkét fél, azaz az orvos és a műszer is a rendelkezésre álló legmagasabb színvonalat képviselje.
A röntgen feltalálása óta a film az alábbi funkciókat látja el: 1. Érzékelés (emulzionált felület kék ill. zöld fény tartományban) 2. Megjelenítés (diagnosztikai információk megjelenítése a filmen) 3. Tárolás (pince és polcrendszerek ahol tonnaszámra tárolnak filmet)
A digitális radiográfiai rendszer sematikus alapkonfigurációja és főbb funkciói ÉRZÉKELÉS MEGJELENÍTÉS EXPONÁLÁS HAGYOMÁNYOS SUGÁRFORRÁSSAL Soft copy Hard copy /HR monitor/ /termál v. lézerfilm/ Képolvasás I. P. képolvasóval Képfeldolgozás számítógéppel /postprocessing/ Képrögzítés dry printerrel Leképező lemez Imaging Plate TÁROLÁS Háttértároló /merevlemez, DVD/
IP exponálási, olvasási és törlési mechanizmusa EXPONÁLÁS Újra felhasználható Imaging Plate 1 2 UV fény 4 3 IR lézersugár TÖRLÉS KIOLVASÁS Röntgen sugárforrás

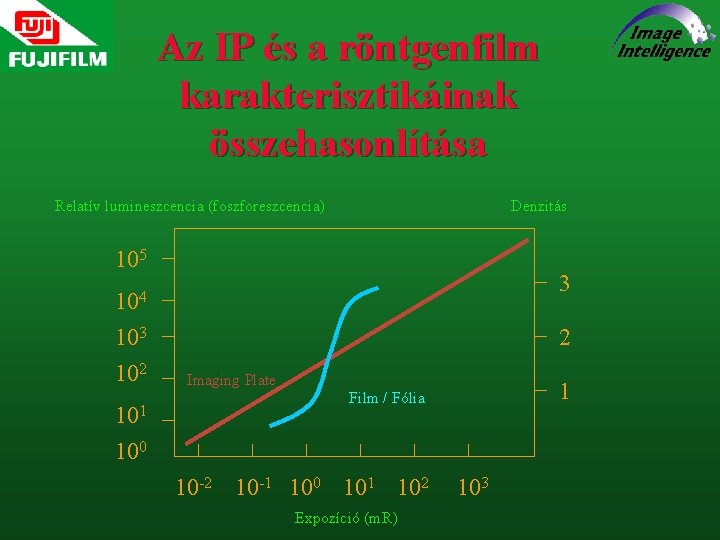

Az IP és a röntgenfilm karakterisztikáinak összehasonlítása Relatív lumineszcencia (foszforeszcencia) Denzitás 105 3 104 103 102 101 100 2 Imaging Plate 1 Film / Fólia 10 -2 10 -1 100 101 102 Expozíció (m. R) 103

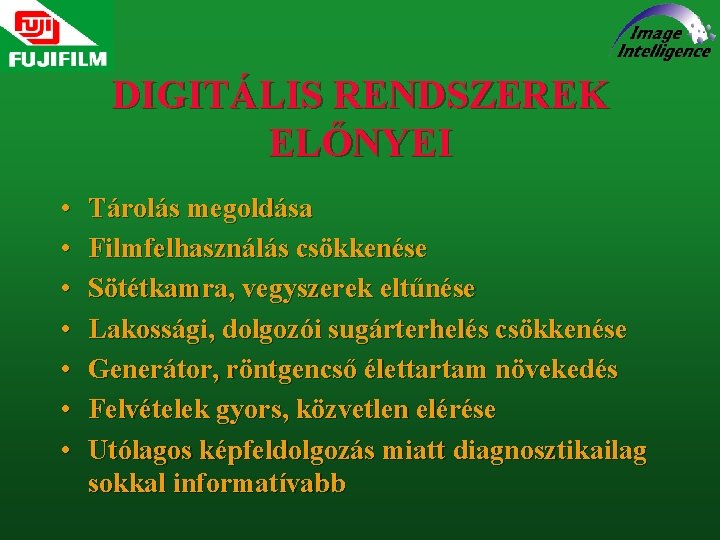

DIGITÁLIS RENDSZEREK ELŐNYEI • • Tárolás megoldása Filmfelhasználás csökkenése Sötétkamra, vegyszerek eltűnése Lakossági, dolgozói sugárterhelés csökkenése Generátor, röntgencső élettartam növekedés Felvételek gyors, közvetlen elérése Utólagos képfeldolgozás miatt diagnosztikailag sokkal informatívabb
DICOM DIGITAL IMAGING & COMMUNICATION FOR MEDICINE PACS PICTURE ARCHIVING & COMMUNICATION SYSTEM

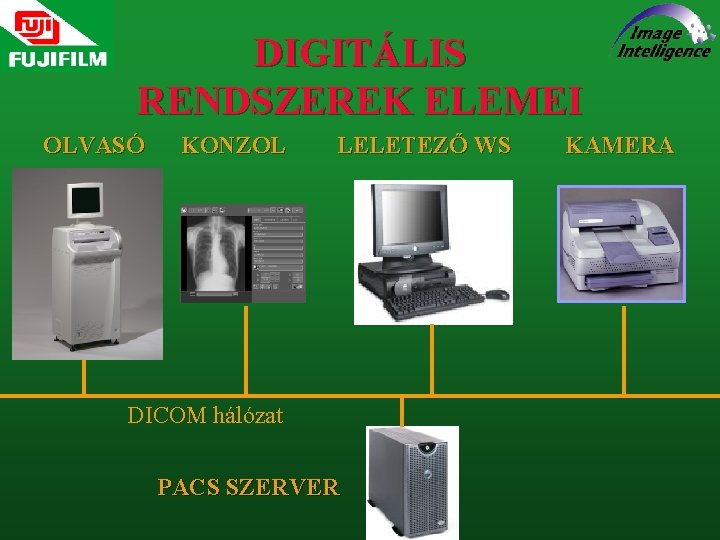

DIGITÁLIS RENDSZEREK ELEMEI OLVASÓ KONZOL LELETEZŐ WS DICOM hálózat PACS SZERVER KAMERA

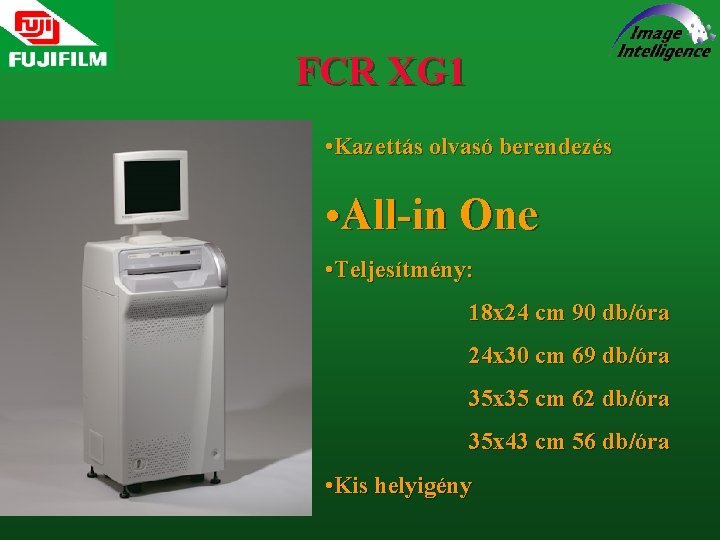

FCR XG 1 • Kazettás olvasó berendezés • All-in One • Teljesítmény: 18 x 24 cm 90 db/óra 24 x 30 cm 69 db/óra 35 x 35 cm 62 db/óra 35 x 43 cm 56 db/óra • Kis helyigény

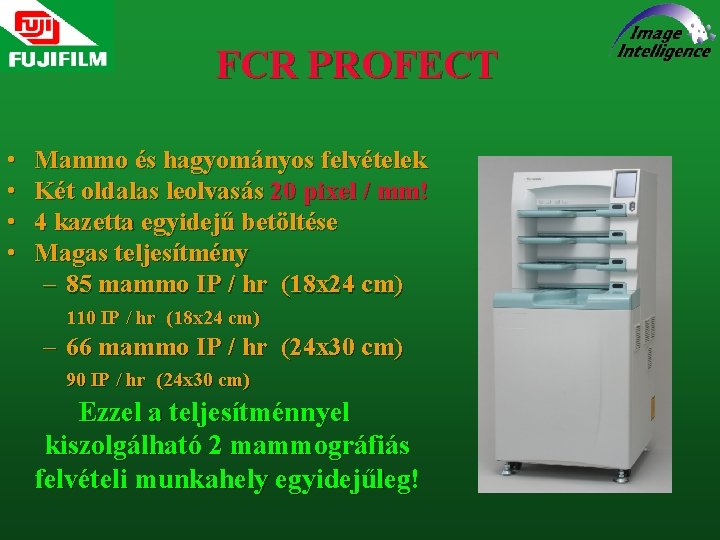

FCR PROFECT • • Mammo és hagyományos felvételek Két oldalas leolvasás 20 pixel / mm! 4 kazetta egyidejű betöltése Magas teljesítmény – 85 mammo IP / hr (18 x 24 cm) 110 IP / hr (18 x 24 cm) – 66 mammo IP / hr (24 x 30 cm) 90 IP / hr (24 x 30 cm) Ezzel a teljesítménnyel kiszolgálható 2 mammográfiás felvételi munkahely egyidejűleg! egyidejűleg

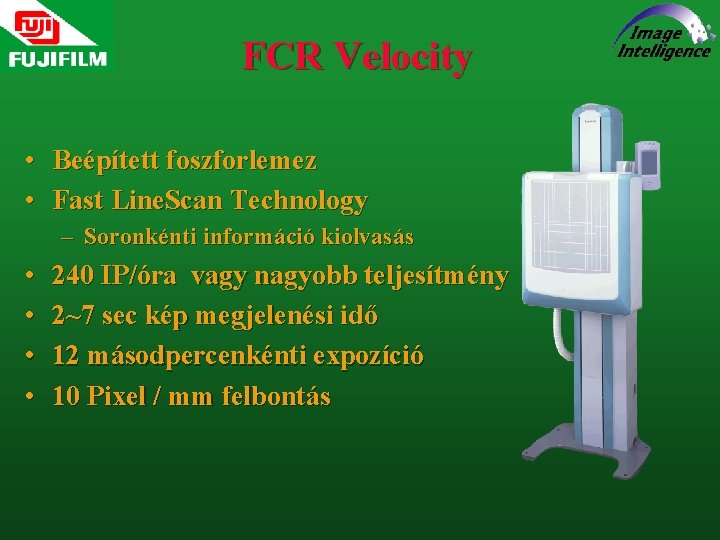

FCR Velocity • Beépített foszforlemez • Fast Line. Scan Technology – Soronkénti információ kiolvasás • • 240 IP/óra vagy nagyobb teljesítmény 2~7 sec kép megjelenési idő 12 másodpercenkénti expozíció 10 Pixel / mm felbontás
CR CONSOLE • Betegadat felvitel Manuális Online (Worklist) • Kazetta identifikálás • Automatikus denzitás beállítás • Utólagos képmódosítás • Képtovábbítás

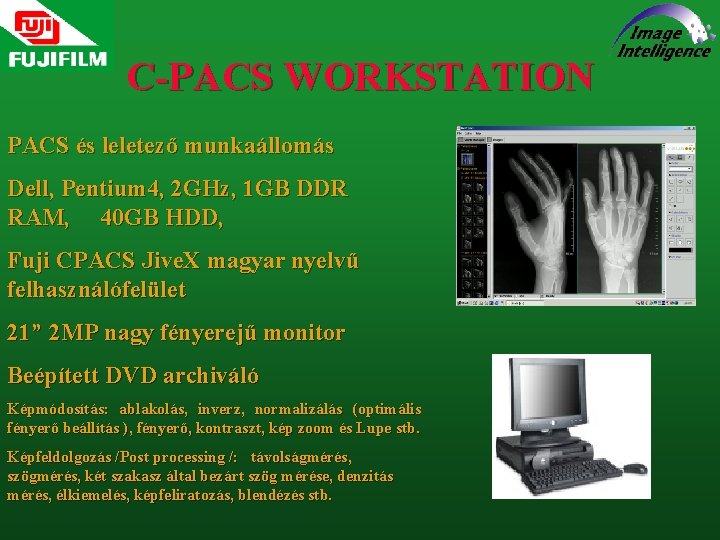

C-PACS WORKSTATION PACS és leletező munkaállomás Dell, Pentium 4, 2 GHz, 1 GB DDR RAM, 40 GB HDD, Fuji CPACS Jive. X magyar nyelvű felhasználófelület 21” 2 MP nagy fényerejű monitor Beépített DVD archiváló Képmódosítás: ablakolás, inverz, normalizálás (optimális fényerő beállítás ), fényerő, kontraszt, kép zoom és Lupe stb. Képfeldolgozás /Post processing /: távolságmérés, szögmérés, két szakasz által bezárt szög mérése, denzitás mérés, élkiemelés, képfeliratozás, blendézés stb.

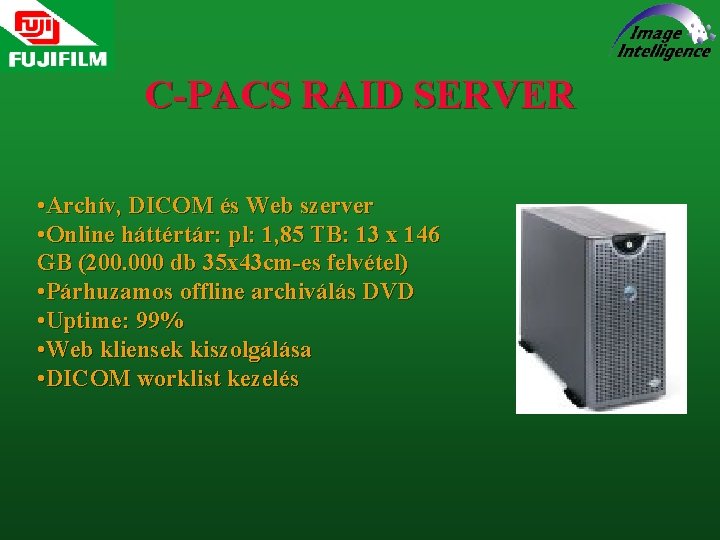

C-PACS RAID SERVER • Archív, DICOM és Web szerver • Online háttértár: pl: 1, 85 TB: 13 x 146 GB (200. 000 db 35 x 43 cm-es felvétel) • Párhuzamos offline archiválás DVD • Uptime: 99% • Web kliensek kiszolgálása • DICOM worklist kezelés
DRY IMAGERS 7000 3000 1000

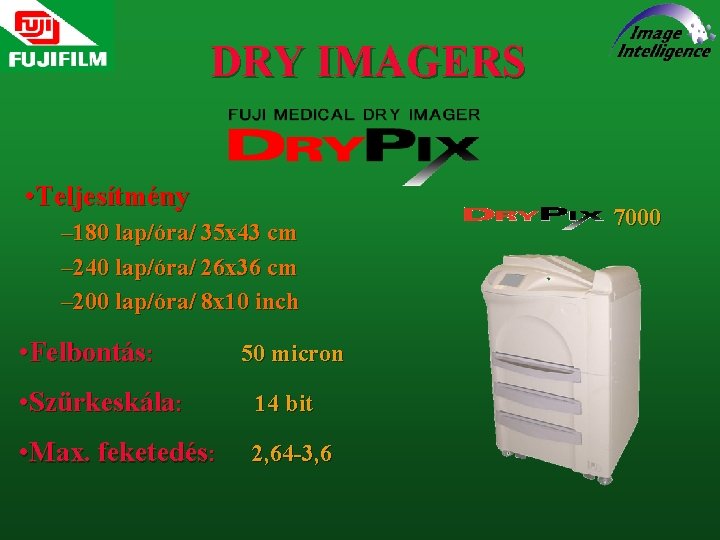

DRY IMAGERS • Teljesítmény – 180 lap/óra/ 35 x 43 cm – 240 lap/óra/ 26 x 36 cm – 200 lap/óra/ 8 x 10 inch • Felbontás: 50 micron • Szürkeskála: 14 bit • Max. feketedés: 2, 64 -3, 6 7000

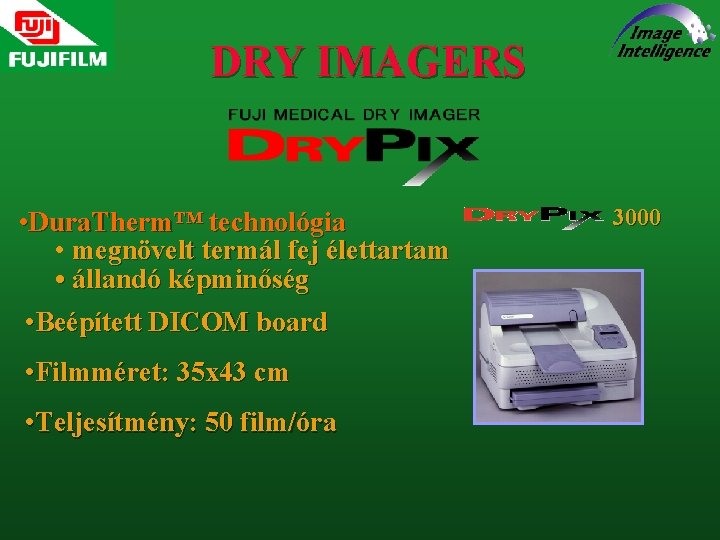

DRY IMAGERS • Dura. Therm™ technológia • megnövelt termál fej élettartam • állandó képminőség • Beépített DICOM board • Filmméret: 35 x 43 cm • Teljesítmény: 50 film/óra 3000
DRY IMAGERS • Dura. Therm™ technológia • megnövelt termál fej élettartam • állandó képminőség • Beépített DICOM board • Filmméret: 26 x 36 v. 20 x 25 cm • Teljesítmény: 60 / 90 film/óra 1000
Köszönjük a megtisztelő figyelmüket!
