FALAZOTT SZERKEZETEK VISELKEDÉSE KÖZLEKEDÉS OKOZTA REZGÉSEKRE u. A közlekedés támaszrezgések formájában gerjesztik az épületeket. u. A téglafalak repedeznek, lehull a vakolat, tőrések és veszélyes alakváltozások jelentkeznek. u. A sajátrezgés zónájában a károsodást, mint halmozódó hatást vizsgáljuk. 2
FALAZOTT SZERKEZETEK VISELKEDÉSE KÖZLEKEDÉS OKOZTA REZGÉSEKRE u A közlekedő eszközök a talaj felszínén mozgásukkal rugalmas hullámokat gerjesztenek u A mozgó tömeg hullámfrontot hoz létre 3
FALAZOTT SZERKEZETEK VISELKEDÉSE KÖZLEKEDÉS OKOZTA REZGÉSEKRE u A talajban okozott alakváltozások: u hosszanti –P, haránt – S, Love és Rayleigh féle hullám formájában terjednek 4

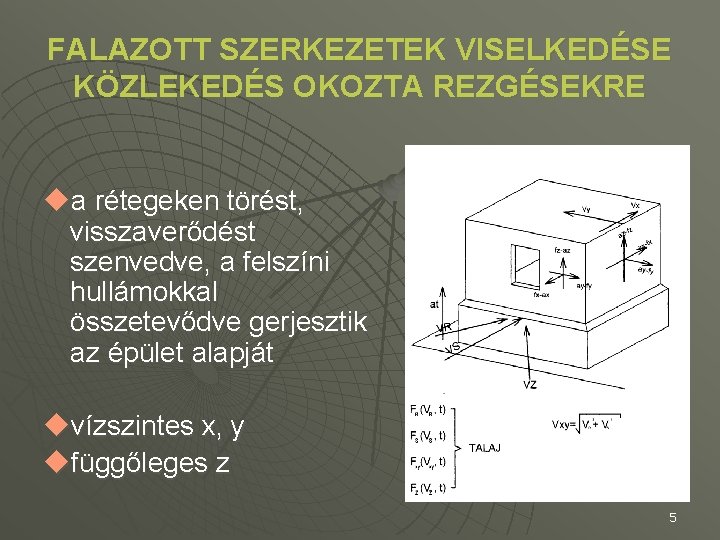

FALAZOTT SZERKEZETEK VISELKEDÉSE KÖZLEKEDÉS OKOZTA REZGÉSEKRE ua rétegeken törést, visszaverődést szenvedve, a felszíni hullámokkal összetevődve gerjesztik az épület alapját uvízszintes x, y ufüggőleges z 5
FALAZOTT SZERKEZETEK VISELKEDÉSE KÖZLEKEDÉS OKOZTA REZGÉSEKRE ua falazott szerkezetekben létrehozott jellegzetes repedések, mutatják, hogy melyik gerjesztés – hullám volt a domináns 6
FALAZOTT SZERKEZETEK VISELKEDÉSE KÖZLEKEDÉS OKOZTA REZGÉSEKRE ua jelenség megértését segíti a föld felszínén történt dinamikus gerjesztés – hullám terjedésének – mechanizmusának ismerete: 7
FALAZOTT SZERKEZETEK VISELKEDÉSE KÖZLEKEDÉS OKOZTA REZGÉSEKRE ukritikus az a távolság, ahol a gerjesztett direkt, megtört és visszaverődött hullámok egymásra tevődve maximális hatást fejtenek ki, 8
FALAZOTT SZERKEZETEK VISELKEDÉSE KÖZLEKEDÉS OKOZTA REZGÉSEKRE u több párhuzamos réteg esetében is egyszerű a kritikus távolság meghatározása, függ a rétegek jellemzőitől 9
FALAZOTT SZERKEZETEK VISELKEDÉSE KÖZLEKEDÉS OKOZTA REZGÉSEKRE A HULLÁMTERJEDÉS MECHANIZMUSA: ubeesési szög, uréteg miatti törési szög, uvisszaverődés, utovábbterjedés, ufelszíni direkt hullám és uvisszavert hullám; 10
FALAZOTT SZERKEZETEK VISELKEDÉSE KÖZLEKEDÉS OKOZTA REZGÉSEKRE TÁMASZREZGÉSEK: u vízszintes x, y irány, u függőleges z u talaj rugóállandó és csillapítási Kelvin dugattyú u rugóállandó a talaj Poisson tényezőjének és az alaptest méretének 11
FALAZOTT SZERKEZETEK VISELKEDÉSE KÖZLEKEDÉS OKOZTA REZGÉSEKRE u a gerjesztés és válasz szinus hullámok formájában u csillapítás – szerkezeti adottság 12
FALAZOTT SZERKEZETEK VISELKEDÉSE KÖZLEKEDÉS OKOZTA REZGÉSEKRE TÁMASZREZGÉSEK: u vízszintes x, y irány, u függőleges z u talaj rugóállandó és csillapítási Kelvin dugattyú u rugóállandó a talaj Poisson tényezőjének és u az alaptest méretének, formájának függvénye 13
FALAZOTT SZERKEZETEK VISELKEDÉSE KÖZLEKEDÉS OKOZTA REZGÉSEKRE uértékelés (TS szerint) fáradást nem okozó dinamikus teher esetében 14
FALAZOTT SZERKEZETEK VISELKEDÉSE KÖZLEKEDÉS OKOZTA REZGÉSEKRE uértékelés (TS szerint) fáradást okozó dinamikus teher esetében 15
FALAZOTT SZERKEZETEK VISELKEDÉSE KÖZLEKEDÉS OKOZTA REZGÉSEKRE umérések alapján összeállított (saját) értékelés (tavaly bemutatott) uÉPKO-2003 -ban bemutatott tanulmány eredménye 16
FALAZOTT SZERKEZETEK VISELKEDÉSE KÖZLEKEDÉS OKOZTA REZGÉSEKRE u a spektrális sűrűséget vizsgálva, a saját frekvencia körüli csúcsokat regisztrálunk 17
FALAZOTT SZERKEZETEK VISELKEDÉSE KÖZLEKEDÉS OKOZTA REZGÉSEKRE u falazott szerkezet egyfázisú szerkezetként kezeljük u tönkremenetel nyomásra 18
FALAZOTT SZERKEZETEK VISELKEDÉSE KÖZLEKEDÉS OKOZTA REZGÉSEKRE KÉTFÁZISBÓL ÁLLÓ SZERKEZETET MINT HOMOGÉN ANYAGOT TÁRGYALÓ HIPOTÉZIS u az alkotó fázisok közötti feszültségi állapot – ébredő húzások 19
FALAZOTT SZERKEZETEK VISELKEDÉSE KÖZLEKEDÉS OKOZTA REZGÉSEKRE HÚZÁS 20
FALAZOTT SZERKEZETEK VISELKEDÉSE KÖZLEKEDÉS OKOZTA REZGÉSEKRE FALAZATI RÉTEG SÍKJÁRA MERŐLEGESEN u Habarcsrétegben u falazat és habarcs között u falazó elemben - téglában u több téglán és habarcsrétegen keresztül FALAZATI RÉTEG SÍKJÁVAL PÁRHUZAMOSAN u csak habarcson keresztül Z alakban u habarcson és téglán keresztül 21
FALAZOTT SZERKEZETEK VISELKEDÉSE KÖZLEKEDÉS OKOZTA REZGÉSEKRE u. Nyomás – helyi – pecsétnyomás hatása – feszültség eloszlás - koncentráció 22
FALAZOTT SZERKEZETEK VISELKEDÉSE KÖZLEKEDÉS OKOZTA REZGÉSEKRE FALAZOTT ELEM TÖRÉSI KÉPE 23
FALAZOTT SZERKEZETEK VISELKEDÉSE KÖZLEKEDÉS OKOZTA REZGÉSEKRE unyomó, húzó és a falazat síkjában működő nyíró határfeszültség eltérések az értékelésben [N/mm 2] Tassios [18] EC 6 [21] MSZ [22] fc 4, 584 5, 069 1, 400 3, 669 0, 485 3, 684 ft 0, 081 0, 333 0, 200 0, 133 0, 252 0, 205 f 0, 363 0, 942 0, 450 0, 492 0, 579 0, 585 [21]-[22] [21]-[18] Átlag 24
FALAZOTT SZERKEZETEK VISELKEDÉSE KÖZLEKEDÉS OKOZTA REZGÉSEKRE uciklikus terhelés esetében meghatározott módosító tényező Ismétlődési szám érvényes az r=0, 2 tartományban Módosító tényező 103 -104 104 -105 105 -106 106 -107 107 -108 mcf 0, 80 0, 75 0, 70 0, 65 0, 55 mct 0, 35 0, 30 0, 25 0, 15 0, 06 mcτ 0, 55 0, 50 0, 45 0, 30 0, 20 25
FALAZOTT SZERKEZETEK VISELKEDÉSE KÖZLEKEDÉS OKOZTA REZGÉSEKRE 26

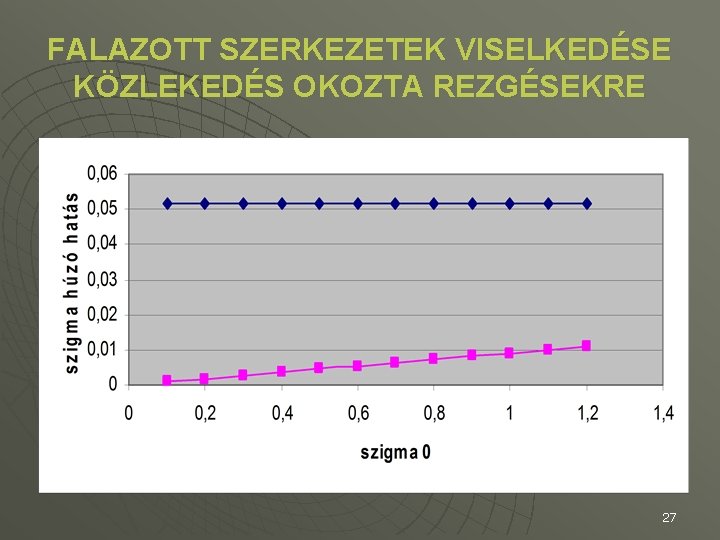

FALAZOTT SZERKEZETEK VISELKEDÉSE KÖZLEKEDÉS OKOZTA REZGÉSEKRE 27

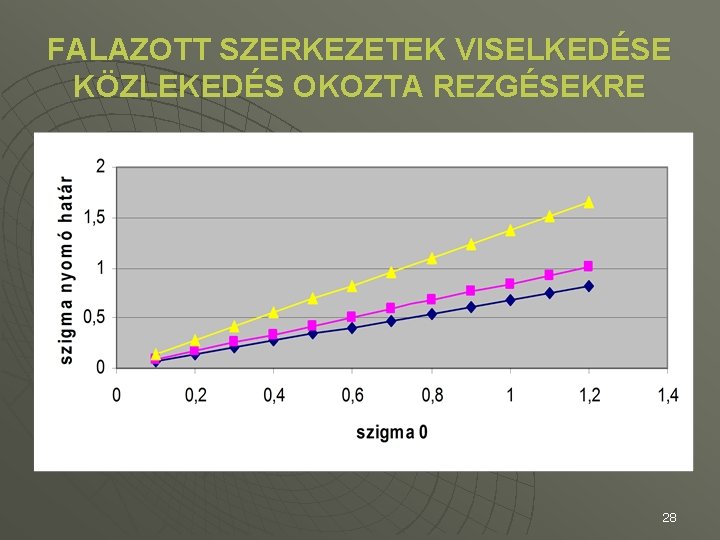

FALAZOTT SZERKEZETEK VISELKEDÉSE KÖZLEKEDÉS OKOZTA REZGÉSEKRE 28
FALAZOTT SZERKEZETEK VISELKEDÉSE KÖZLEKEDÉS OKOZTA REZGÉSEKRE 29
FALAZOTT SZERKEZETEK VISELKEDÉSE KÖZLEKEDÉS OKOZTA REZGÉSEKRE 30
FALAZOTT SZERKEZETEK VISELKEDÉSE KÖZLEKEDÉS OKOZTA REZGÉSEKRE Csökkentési együttható mc σmin/ σmax -0, 40 -0, 20 0, 00 0, 20 0, 40 0, 60 103 0, 00 0, 15 0, 75 0, 85 0, 95 1, 00 5*103 0, 00 0, 10 0, 70 0, 85 0, 95 5*104 0, 00 0, 05 0, 65 0, 75 0, 80 0, 85 5*105 0, 00 0, 01 0, 05 0, 70 0, 75 0, 80 5*106 0, 01 0, 05 0, 65 0, 70 0, 75 5*107 0, 00 0, 01 0, 55 0, 60 0, 65 5*108 0, 00 0, 01 0, 45 0, 50 0, 55 0, 00 0, 35 0, 40 0, 4531 5*109
FALAZOTT SZERKEZETEK VISELKEDÉSE KÖZLEKEDÉS OKOZTA REZGÉSEKRE 32
FALAZOTT SZERKEZETEK VISELKEDÉSE KÖZLEKEDÉS OKOZTA REZGÉSEKRE FALAZOTT SZERKEZETEK DINAMIKUS HATÁS TEHERBÍRÁS CSÖKKENÉS u nyomó u húzó határfeszültség csökkenés u nyíró KÉT TÉNYEZŐ Ismétlődési szám Függ a gerjesztéstől r=σmin/σmax
