Što je infracrveno zračenje? Sva tijela na temperaturama većim od apsolutne nule u prostor odašilju elektromagnetske valove. Zračenje čiji je uzrok samo temperatura tijela zove se toplinsko zračenje. Vidljivi se dio spektra nalazi u području valnih duljina između 0, 4 do 0, 7 m. Infracrveni se dio spektra nalazi neposredno iza vidljivog dijela spektra u području valnih duljina od 0, 7 do 100 m.

Što je to infracrvena termografija? IC termografija je BESKONTAKTNA metoda mjerenja temperature i njezine raspodjele na površini tijela. Temelji se na mjerenju intenziteta infracrvenog zračenja s promatrane površine. Princip rada suvremene IC kamere U IC dijelu spektra na objektu postaju vidljivi TOPLINSKI tragovi zbivanja

Infracrvena kamera radi u dijelu spektra na koji nije osjetljivo ljudsko oko.

Zašto infracrvena termografija? ZAHTJEVI: Održavanje proizvodnog procesa 24 sata na dan, 365 dana na godinu. Izbjegavanje skupih kvarova. Poboljšanje pouzdanosti sustava. Podizanje razine sigurnosti za ljude, materijalna dobra i okoliš. RJEŠENJE: PROGRAM ZA PREDVIĐANJE ODRŽAVANJA

Infracrvena termografija zato što: FINANCIJE: Manji broj prekida rada znači bolju produktivnost. Problemi u postrojenju rješavaju se prije nastanka kvara ili oštećenja ostalih dijelova postrojenja. Prepoznavajući moguće kvarove i planirajući popravke smanjuje se broj “paničnih situacija”, vrijeme nužnog i skupog prekovremenog rada, te iznosi novčanih premija za neočekivane kvarove pogona i ozljede radnika. SIGURNOST: Industrijski su procesi pouzdani, a radni okoliš je siguran. Smanjuje se opasnost od požara. Loše projektirani, loše izvedeni ili preopterećeni električni spojevi uzrokuju pregrijanja koja mogu biti otkrivena na vrijeme. KVALITETA: Procesi koji rade pouzdano rezultiraju većom kvalitetom.

Korištenje infracrvene termografije kod visoko temperaturnih uređaja Održavanje peći i kontrola dimnjaka. Dijagnoza kondenzatorskih rebara. Detekcija kvarova na cijevima. Provjera rada izmjenjivača topline.

Kontrola spremnika, dimnjaka, cjevovoda i izolacije

Korištenje infracrvene termografije kod visoko naponskih uređaja Nestabilnost strujnih spojeva/priključaka uzrokuje povećanje temperature. Pad učinkovitosti mreže rezultira gubicima. Oksidacija visokonaponskih sklopki. Pregrijani spojevi/priključci. Neispravno učvršćeni spojevi/priključci.

IC kontrola je beskontaktna, brza i sigurna.

Korištenje infracrvene termografije kod nisko naponskih uređaja Kontrola električnih ormarića i centara kontrole motora. Nestabilni spojevi, nepravilno raspoređeno opterećenje i korozija. Obavljanje inspekcije dok su električni sistemi pod naponom. Visokorezolutne kamere detektiraju male temperaturne razlike.

Lako otkrivanje mjesta pregrijanja.

Korištenje infracrvene termografije u građevinarstvu Detekcija vlage i pukotina na ravnim krovovima. Detekcija pukotina pomoću zraka. Prisustvo vlage u zidovima. Kontrola i otkrivanje cijevi i vodova – podno grijanje. Toplinski gubici, toplinski mostovi. Pribavlja vrijedne informacije kod renoviranja građevnog objekta. Loša izolacija Nevidljiva vlaga

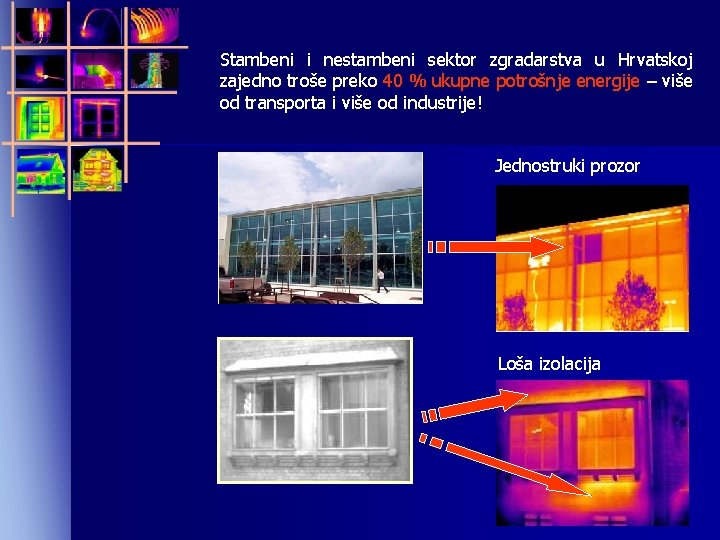

Stambeni i nestambeni sektor zgradarstva u Hrvatskoj zajedno troše preko 40 % ukupne potrošnje energije – više od transporta i više od industrije! Jednostruki prozor Loša izolacija

Loša izolacija i toplinski mostovi Loše brtvljenje Vlaga

Jednostavna kontrola instalacija podnog grijanja Mjesto oštećenja instalacije podnog grijanja
