Fakultet elektrotehnike i računarstva Sustavi za praćenje i vođenje procesa Smart Card Silvije Štuglin 1

Sadržaj predavanja Što je Smart Card? Osnovni elementi Vrste Smart kartica Sigurnost Primjena Zaključak 2

Što je SMART Card? 3

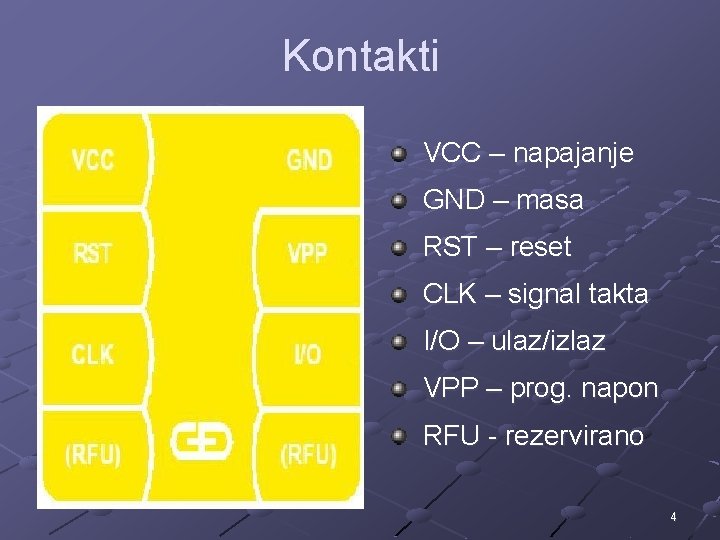

Kontakti VCC – napajanje GND – masa RST – reset CLK – signal takta I/O – ulaz/izlaz VPP – prog. napon RFU - rezervirano 4

Osnovni elementi Mikroprocesor (Intel 8051, Motorola 6805) n Čitanje/pisanje, enkripcija/dekripcija podataka Memorija n n RAM (8 k. B) ROM (32 k. B), PROM (16 k. B) Ulazno/izlazno sučelje Izvor napajanja n n n Preko kontakata (energiju daje terminal) Energija prenešena bežično Baterija 5

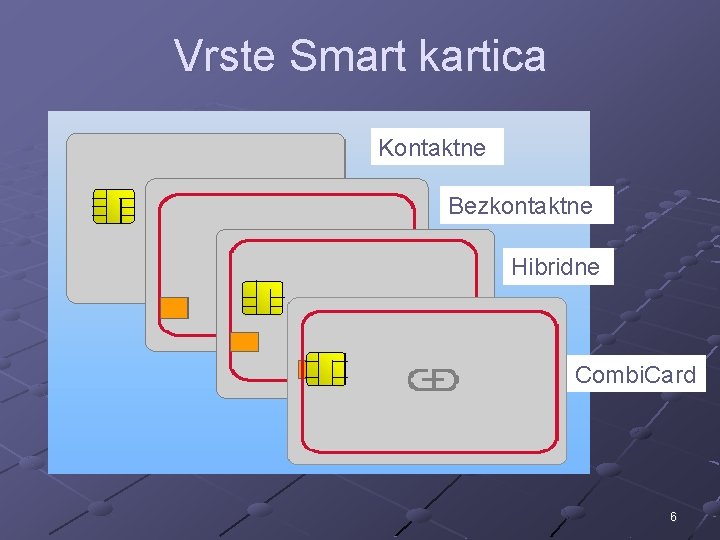

Vrste Smart kartica Kontaktne Bezkontaktne Hibridne Combi. Card 6

Sigurnost Vrlo visok stupanj sigurnosti n n Ugrađeni procesor obavlja enkripciju/dekripciju podataka Povjerljivi podaci uopće na izlaze iz kartice Algoritmi: n n Simetrična kriptografija (DES algoritam) Trostruki DES algoritam Asimetrična kriptografija (RSA) Digitalni potpis 7

Simetrična kriptografija DES (Data Encryption Standard) Ključ se mora prenjeti zajedno s porukom sigurnosna mana 8

Asimetrični algoritam RSA (Rivest, Shamir i Adleman ) Sigurnost maksimalna, ali je relativno spor 9

Mjere sigurnosti Sigurnost transakcija je vrlo visoka Enkripcija poruke n Trostruki DES algoritam (128 bitni ključevi) Enkripcija ključa n Asimetrični RSA algoritam (1024/2048 bitni) Digitalni potpis n n Hash algoritam Osigurava izvornost dokumenta 10

Koliko sigurno? 2128 mogućih ključeva: 3, 402, 823, 669, 209, 384, 633, 746, 074, 300, 000, 000, 000, 000 RSA ima 1024 / 2048 – bitni ključ Vrijeme dekripcije Duljina uz brzinu ključa 1 enkripcija/ 106 enkripcij 1 s a/1 s 32 bitni 36 minuta 2 ms 56 bitni 1142 godine 10 sati 11

Primjena Smart kartica Fizičke blokade Kontrola prolaska Registracija radnog vremena Novčane transakcije Kantina / knjižnica 123456 Sustavi elektronskih brava i cilindara Automati za hranu Pristup lokalnoj mreži Pristup računalu i aplikacijama Pranje automobila Benzinske crpke 12

Zaključak Sve veća primjena Smart kartica Potrebna standardizacija posebno kod bezkontaktnih kartica Sigurnost je bitno povećana Element rješenja sigurnosnih problema u budućnosti 13

Kraj Hvala! 14
