FAKULTAS ILMU KOMPUTER Pengantar Teknologi Informasi (Teori) UNIVERSITAS DIAN NUSWANTORO Minggu ke-02 http: //www. dinus. ac. id Komponen Sistem Komputer (Hardware) Oleh : Ibnu Utomo WM, M. Kom

Fakultas Ilmu Komputer – Universitas Dian Nuswantoro Hardware Komputer • Secara fungsional dibedakan menjadi : – Perangkat masukan – Perangkat proses – Perangkat keluaran – Perangkat penyimpanan ibnu. utomo. wm@dsn. dinus. ac. id Hal : 2

Fakultas Ilmu Komputer – Universitas Dian Nuswantoro Perangkat Masukan • Peralatan yang digunakan untuk menerima data yg akan diolah ke dalam komputer • Prinsip kerjanya adl mengubah perintah yg dipahami manusia menjadi bentuk yg dipahami komputer (kode-kode biner) • Digolongkan menjadi : – Perangkat input langsung – Perangkat input tidak langsung ibnu. utomo. wm@dsn. dinus. ac. id Hal : 3

Fakultas Ilmu Komputer – Universitas Dian Nuswantoro Perangkat Masukan • Perangkat input tidak langsung – Input yg masuk tidak langsung diproses CPU, tetapi direkam terlebih dahulu ke suatu media yg berbentuk simpanan luar. – Cth : magnetic tape, punch card • Perangkat input langsung – Input yang dimasukkan langsung diproses oleh CPU. – Cth : keyboard, mouse, scanner ibnu. utomo. wm@dsn. dinus. ac. id Hal : 4

Fakultas Ilmu Komputer – Universitas Dian Nuswantoro Keyboard • Sekumpulan tombol yang tersusun pada suatu tempat seperti mesin ketik • Jumlah tombol pada keyboard bisa berbeda tergantung pembuat – Ada yg berjumlah 101, 104, 110, dll – Jumlah tombol pada keyboard laptop lebih sedikit dibanding dekstop ibnu. utomo. wm@dsn. dinus. ac. id Hal : 5

Fakultas Ilmu Komputer – Universitas Dian Nuswantoro Mouse • • • Perangkat dg tombol klik Mouse pertama kali dipasarkan sebagai bagian dari Xerox 8010 Star Information System pada tahun 1981. Tipe-tipe dasar mouse – Mekanis • Memiliki bola karet di bagian bawah mouse yg berotasi ke segala arah. • Sensor mekanis mendeteksi gerakan bola, lalu mengirimkan sinyal u/ menggerakkan kursor di layar – Optomekanis • Mirip dg mekanis, tapi pendeteksian gerakan bola menggunakan sensor optik – Optik • Tidak lagi menggunakan bola • Menggunakan laser u/ mendeteksi gerakan mouse ibnu. utomo. wm@dsn. dinus. ac. id Hal : 6

Fakultas Ilmu Komputer – Universitas Dian Nuswantoro Scanner • Memasukkan data melalui pencahayaan dan selanjutnya diterjemahkan dalam bentuk digital • Perangkat bisa berupa – Magnetic Ink Character Recognition (MICR) • Membaca tinta magnetik. • Biasanya digunakan utk keperluan perbankan. – Optical Data Reader • Scanner yg umum dikenal • Cth : barcode reader, test scoring reader ibnu. utomo. wm@dsn. dinus. ac. id Hal : 7

Fakultas Ilmu Komputer – Universitas Dian Nuswantoro Perangkat Keluaran • Perangkat yg digunakan untuk menampilkan hasil proses • Perangkat yg terdiri dari alat-alat yg menerjemahkan perintah yg telah diproses oleh komputer ke dalam bentuk yg dimengerti oleh manusia • Ada 2 jenis utama, yaitu : – Bersifat softcopy, cth : • Monitor • Audio – Bersifat hardcopy, cth : • Printer • Plotter ibnu. utomo. wm@dsn. dinus. ac. id Hal : 8

Fakultas Ilmu Komputer – Universitas Dian Nuswantoro Monitor • Dua jenis layar tampilan yg biasa digunakan : – Liquid Crystal Display – Cathode Ray Tube • Resolusi yg dihasilkan bergantung pada keluasan dan pixel pada monitor – Semakin besar resolusinya, gambar yg ditampilkan makin halus kualitasnya ibnu. utomo. wm@dsn. dinus. ac. id Hal : 9

Fakultas Ilmu Komputer – Universitas Dian Nuswantoro Printer • Jenis-jenis printer – Dot matriks – Tinta – Laser • Dot Matriks – Printer generasi pertama – Mempunyai pengetuk-pengetuk kecil yg disebut pin ibnu. utomo. wm@dsn. dinus. ac. id Hal : 10

Fakultas Ilmu Komputer – Universitas Dian Nuswantoro Printer • Printer Tinta – Menyemprotkan tinta di dalam cartridge ke kertas – Hasil cetakan lebih bagus daripada dot matriks – Lebih cepat dibanding printer dot matriks • Printer Laser – Bekerja seperti mesin fotokopi – Menyemprotkan serbuk tinta dg model pencahayaan – Harga printer dan serbuk tinta mahal ibnu. utomo. wm@dsn. dinus. ac. id Hal : 11

Fakultas Ilmu Komputer – Universitas Dian Nuswantoro Plotter • Hampir mirip dengan printer, namun mampu mengakomodir ukuran yg lebih besar ibnu. utomo. wm@dsn. dinus. ac. id Hal : 12

Fakultas Ilmu Komputer – Universitas Dian Nuswantoro Perangkat Pemroses • Perangkat pengolah pada komputer adl CPU • Komponen utama CPU, adl : – Control Unit • Pengatur operasi komputer – ALU • Melakukan operasi aritmetika dan logika berdasar instruksi yang ditentukan – Register • Penyimpanan sementara data dan/atau instruksi yang sedang diproses • CPU diletakkan pada papan induk • Pembuat prosesor antara lain: Intel, AMD, Motorolla ibnu. utomo. wm@dsn. dinus. ac. id Hal : 13

Fakultas Ilmu Komputer – Universitas Dian Nuswantoro Perangkat Penyimpanan • Digunakan utk penyimpanan data di komputer • Satuannya byte • Jenis memori berdasarkan letak – Internal Memory – External Memory • Jenis memori berdasarkan kekekalan – Temporary Memory – Permanent Memory ibnu. utomo. wm@dsn. dinus. ac. id Hal : 14

Fakultas Ilmu Komputer – Universitas Dian Nuswantoro Perangkat Penyimpanan • Internal Memory – Memori yg letaknya ada pada motherboard – Data yg akan diproses maupun hasil prosesnya disimpan di memori internal – Juga digunakan untuk menyimpan program untuk memproses data – Contohnya : RAM dan ROM • External Memory – Tidak terhubung langsung ke motherboard – Sifat penyimpanannya permanen – Kapasitasnya lebih besar dibanding internal memory ibnu. utomo. wm@dsn. dinus. ac. id Hal : 15

Fakultas Ilmu Komputer – Universitas Dian Nuswantoro Hierarki Penyimpanan • Makin ke atas, harga per byte kapasitas memory makin mahal • Waktu akses paling cepat adalah pada memori utama dan cache memory ibnu. utomo. wm@dsn. dinus. ac. id Hal : 16

Fakultas Ilmu Komputer – Universitas Dian Nuswantoro Read Only Memory • Menyimpan program yg sifatnya permanen • Tidak bergantung pada arus listrik (nonvolatile) • Biasanya berisi data-data hardware dan diisi oleh pabrik pembuatnya • Cth : program Basic Input Output System(BIOS) – BIOS berfungsi mengendalikan perpindahan data antara prosesor dg perangkat lain ibnu. utomo. wm@dsn. dinus. ac. id Hal : 17

Fakultas Ilmu Komputer – Universitas Dian Nuswantoro Read Only Memory • Jenis ROM – ROM • Data dimasukkan pada saat proses produksi. Hanya bisa dibaca dan tidak bisa diubah – PROM (Programmable ROM) • ROM yg dapat diprogram – EPROM (Erasable PROM) • PROM yg dapat dihapus – EEPROM (Electrically EPROM) • Dapat menghapus EPROM secara elektris ibnu. utomo. wm@dsn. dinus. ac. id Hal : 18

Fakultas Ilmu Komputer – Universitas Dian Nuswantoro Random Access Memory • RAM bertugas menyimpan program dan data sehingga bisa dibaca dan ditulis • Semakin besar program-program yg digunakan, maka semakin besar pula ruang RAM yg harus disediakan • Bersifat volatile(tergantung ketersediaan arus listrik) ibnu. utomo. wm@dsn. dinus. ac. id Hal : 19

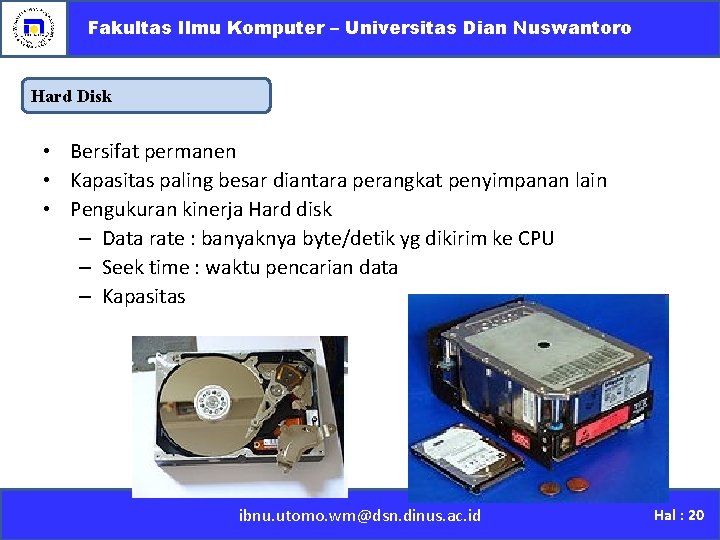

Fakultas Ilmu Komputer – Universitas Dian Nuswantoro Hard Disk • Bersifat permanen • Kapasitas paling besar diantara perangkat penyimpanan lain • Pengukuran kinerja Hard disk – Data rate : banyaknya byte/detik yg dikirim ke CPU – Seek time : waktu pencarian data – Kapasitas ibnu. utomo. wm@dsn. dinus. ac. id Hal : 20

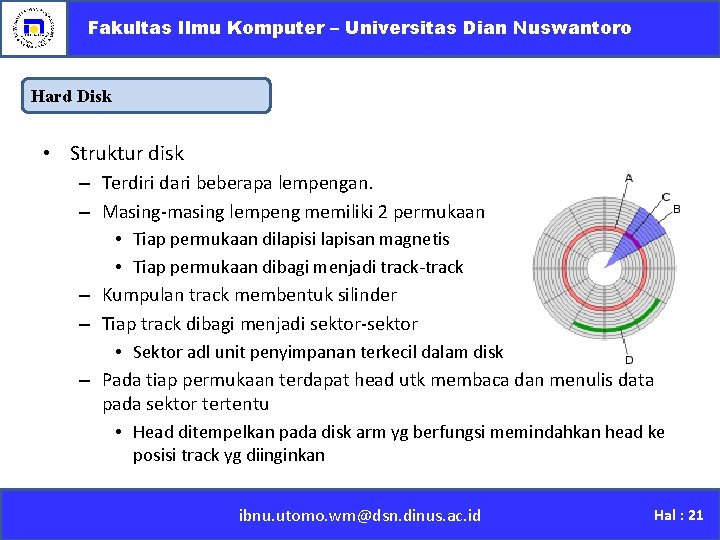

Fakultas Ilmu Komputer – Universitas Dian Nuswantoro Hard Disk • Struktur disk – Terdiri dari beberapa lempengan. – Masing-masing lempeng memiliki 2 permukaan • Tiap permukaan dilapisi lapisan magnetis • Tiap permukaan dibagi menjadi track-track – Kumpulan track membentuk silinder – Tiap track dibagi menjadi sektor-sektor • Sektor adl unit penyimpanan terkecil dalam disk – Pada tiap permukaan terdapat head utk membaca dan menulis data pada sektor tertentu • Head ditempelkan pada disk arm yg berfungsi memindahkan head ke posisi track yg diinginkan ibnu. utomo. wm@dsn. dinus. ac. id Hal : 21

Fakultas Ilmu Komputer – Universitas Dian Nuswantoro Floopy Disk • • Ukuran fisik 3, 5 inci dan 5, 25 inci Kapasitas 1, 2 MB dan 1, 44 MB Tempat peletakannya disebut disk drive Sudah ditinggalkan – Ada media lain yg kapasitasnya lebih besar ibnu. utomo. wm@dsn. dinus. ac. id Hal : 22

Fakultas Ilmu Komputer – Universitas Dian Nuswantoro Compact Disk • Jenis-jenis CD – CD-RW • Kecepatan pembacaan berbeda-beda • Tempat peletakannya disebut CD Drive ibnu. utomo. wm@dsn. dinus. ac. id Hal : 23

Fakultas Ilmu Komputer – Universitas Dian Nuswantoro Flash Memory • Memori komputer yang bersifat non-volatile yang bisa dihapus dan diprogram kembali secara elektrik. • Teknologi ini digunakan terutama pada kartu memori dan USB Flash drive • USB Flash drive dikenal sebagai pengganti disket – Bentuknya lebih kecil – Kapasitas jauh lebih besar ibnu. utomo. wm@dsn. dinus. ac. id Hal : 24
