Facultad de Odontología Temática de Radiología Dr. Sergio A. García Piloña
TEMA 6 Técnica de Paralelismo (30)
OBJETIVOS: • Definir palabras clave. • Establecer el principio básico de la técnica de paralelismo e ilustrar la colocación de la película, el soporte de la película, el cono y el rayo central. • Explicar la forma en que la distancia objetopelícula afecta la imagen radiográfica y cómo se ajusta la distancia blanco-película para compensar estos cambios. • Citar los soportes de película que se utilizan con la técnica de paralelismo.

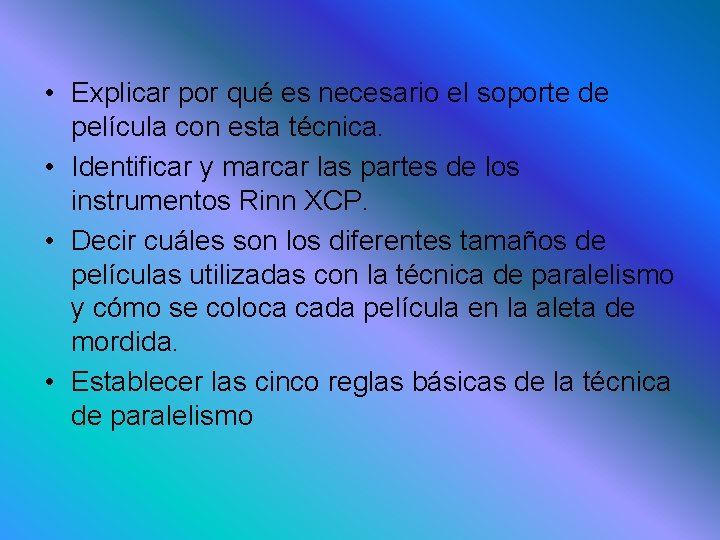

• Explicar por qué es necesario el soporte de película con esta técnica. • Identificar y marcar las partes de los instrumentos Rinn XCP. • Decir cuáles son los diferentes tamaños de películas utilizadas con la técnica de paralelismo y cómo se coloca cada película en la aleta de mordida. • Establecer las cinco reglas básicas de la técnica de paralelismo
• Describir las precauciones necesarias que se deben tomar con el paciente y el equipo antes de utilizar la técnica de paralelismo. • Analizar la secuencia de exposición de las 14 películas periapicales colocadas durante la técnica de paralelismo. • Describir la colocación de cada una de las 14 películas periapicales recomendadas para utilizarse con los instrumentos XCP. • Resumir las normas para la colocación de las películas periapicales. • Enumerar ventajas y desventajas de la técnica.
PALABRAS CLAVE: • • • Angulo recto Colocación de la película Dientes anteriores y posteriores Distancia blanco-película Distancia objeto-película Eje longitudinal Instrumento Rinn XCP Intersecar Paladar Paralelo
• • • Perpendicular Rayo central Soporte de película Técnica del paralelismo Torus
INTRODUCCIÓN

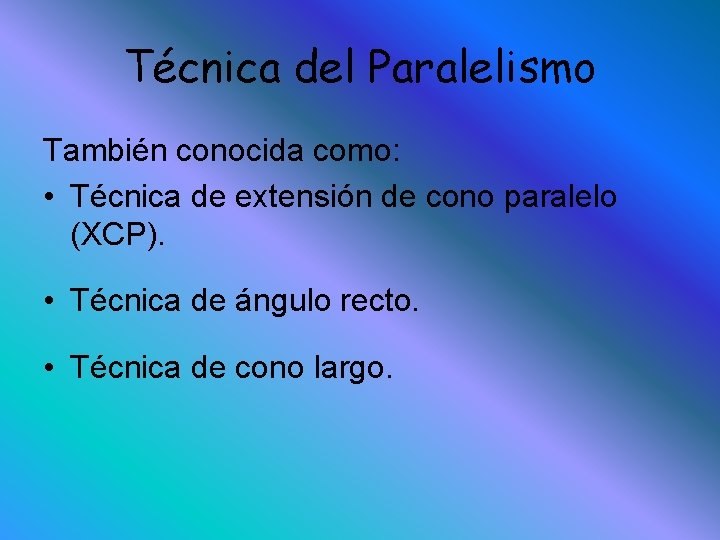

Técnica del Paralelismo También conocida como: • Técnica de extensión de cono paralelo (XCP). • Técnica de ángulo recto. • Técnica de cono largo.

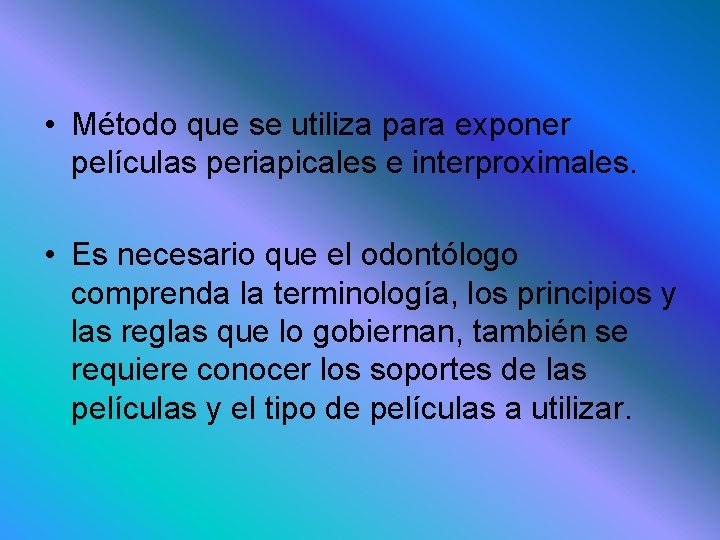

• Método que se utiliza para exponer películas periapicales e interproximales. • Es necesario que el odontólogo comprenda la terminología, los principios y las reglas que lo gobiernan, también se requiere conocer los soportes de las películas y el tipo de películas a utilizar.
Terminología • Paralelo: que se mueve o se encuentra en el mismo plano, siempre separado por la misma distancia y sin intersección. • Intersecar: cruzar o atravesar. • Perpendicular: intersecar en ángulo recto o formarlo.

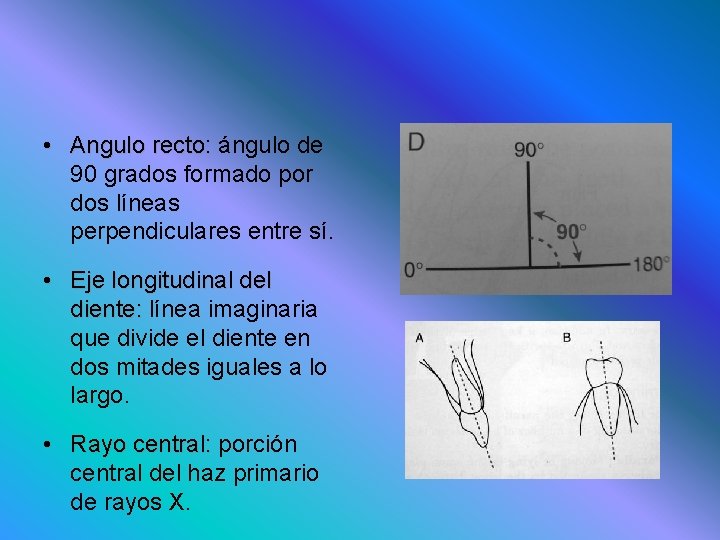

• Angulo recto: ángulo de 90 grados formado por dos líneas perpendiculares entre sí. • Eje longitudinal del diente: línea imaginaria que divide el diente en dos mitades iguales a lo largo. • Rayo central: porción central del haz primario de rayos X.
Principios • Se coloca la película en la boca en posición paralela al eje longitudinal del diente a examinar. • El rayo central del haz se dirige en sentido perpendicular (en ángulo recto) a la película y al eje longitudinal del diente. • Se utiliza un soporte de película para mantenerla paralela con el eje longitudinal del diente.
• Distancia objeto-película • Distancia blanco-película

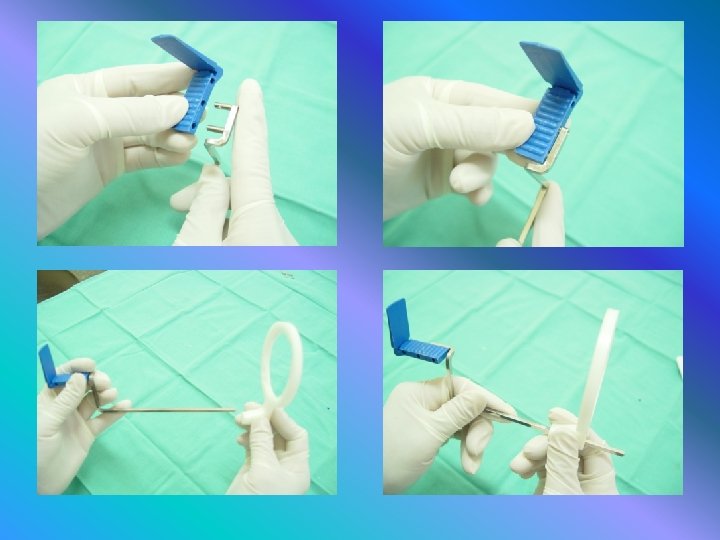

Soportes de películas: • La técnica de paralelismo requiere del empleo de un instrumento para sostener la película, con el fin de colocarla paralela al eje longitudinal del diente. Ejemplos: • Rinn XCP (X=extensión, C=cono, P=paralelismo)
• Soportes de películas precisión • Aleta de mordida Stabe • Soporte de película EEZEEGrip • Pinzas hemostáticas con aleta de mordida
Película: • Región anterior • Región posterior
Reglas: 1. Colocación de la película 2. Posición de la película 3. Angulación vertical 4. Angulación horizontal 5. Exposición de la película
Procedimiento paso por paso:
Preparación del paciente:
Preparación del equipo:

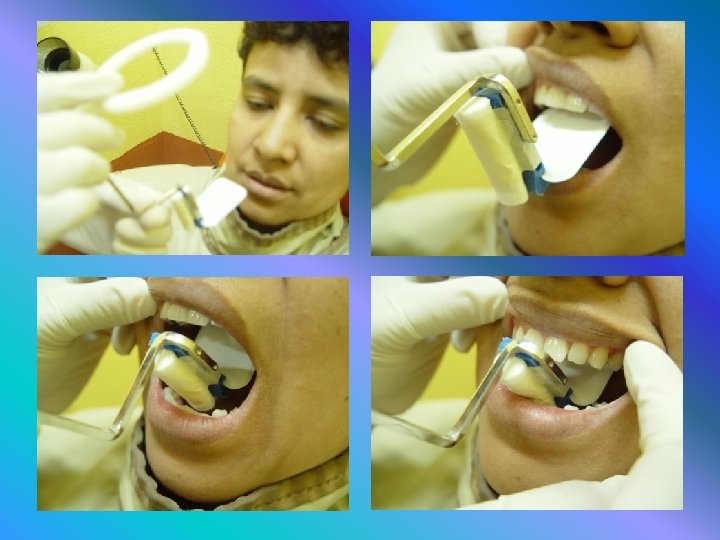

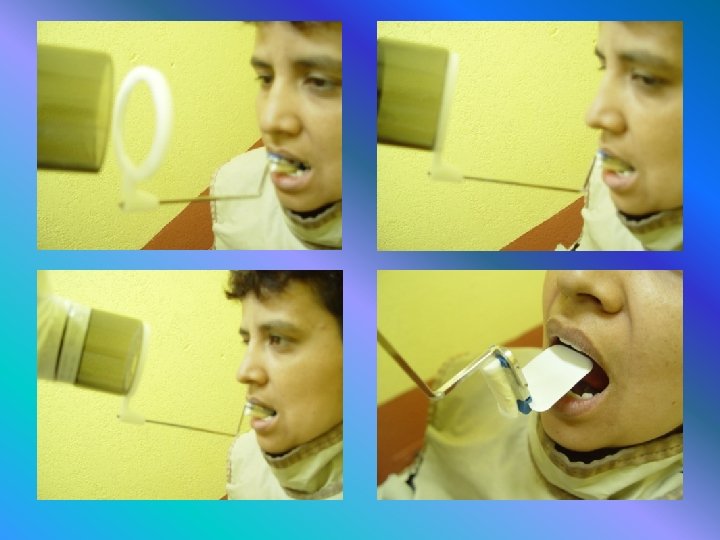

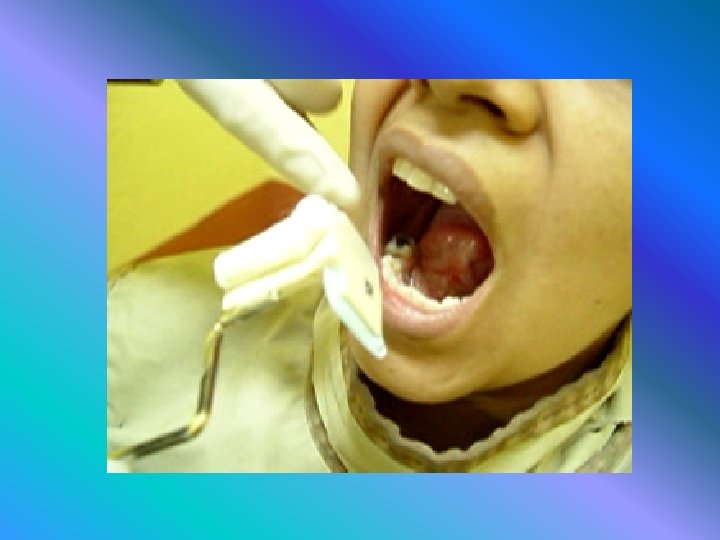

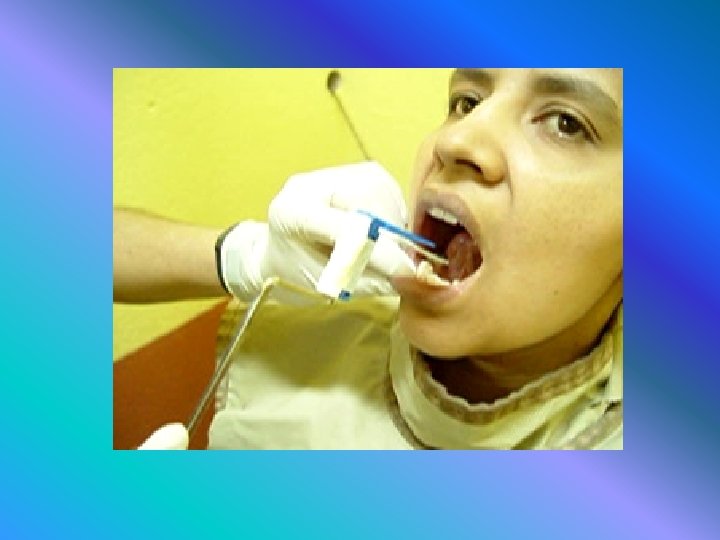

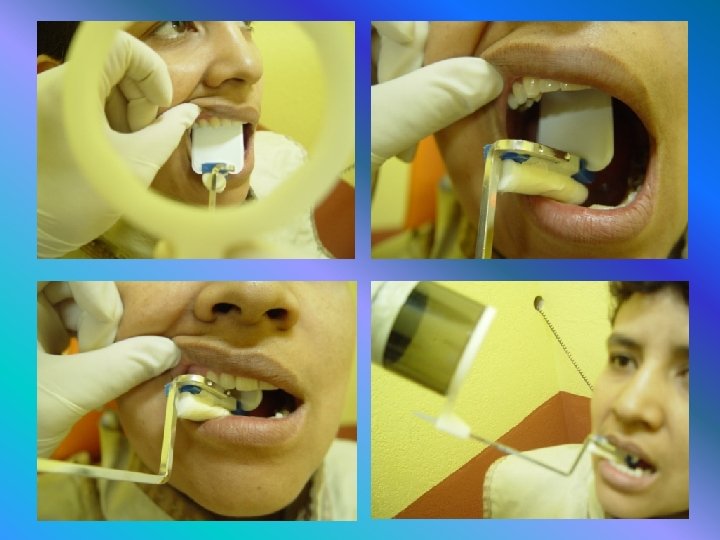

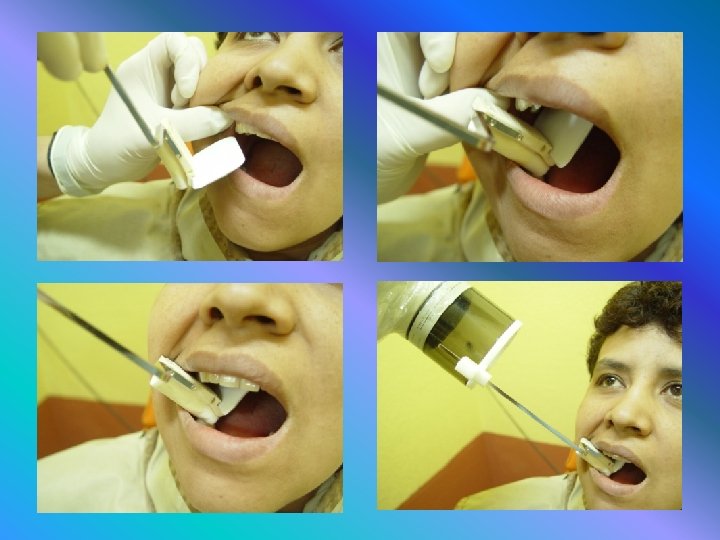

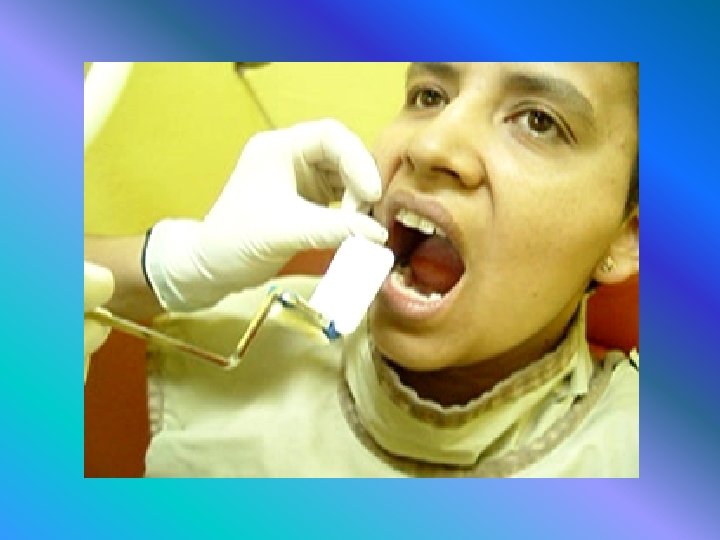

Colocación de la película:
Secuencia de exposición para la colocación de películas:
Secuencia de exposición para dientes anteriores: (caninos e incisivos)
Secuencia de exposición para dientes posteriores: (premolares y molares)

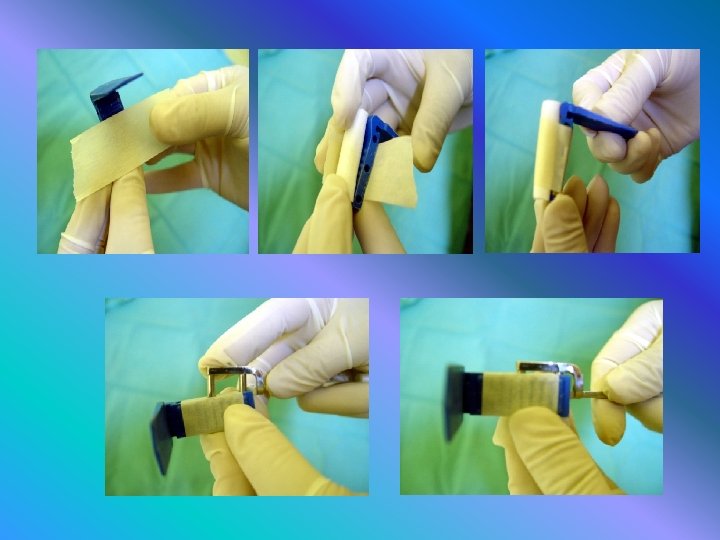

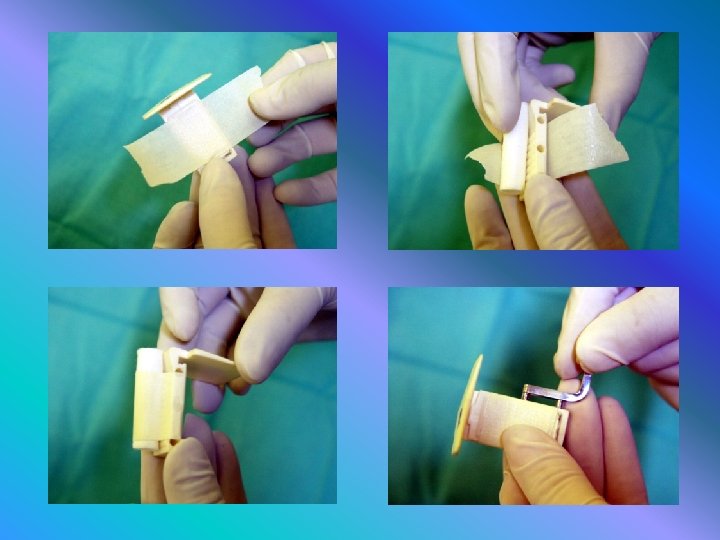

Modificaciones a la técnica: • Paladar o bóveda baja – Rollos de algodón – Angulación vertical • Crecimientos óseos – Torus maxilar – Tori mandibular • Región de premolares inferiores – Colocación de la película – Película
Ventajas y desventajas: Ventajas: • Precisión • Simplicidad • Duplicación Desventajas: • Colocación de la película • Molestias
GRACIAS
