FACULDADE DE CIÊNCIAS EXATAS E TECNOLÓGICAS CAMPUS UNIVERSITÁRIO DE SINOP CURSO DE ENGENHARIA ELÉTRICA Princípios de Comunicações Aulas 13 e 14 Milton Luiz Neri Pereira (UNEMAT/FACET/DEE) 1

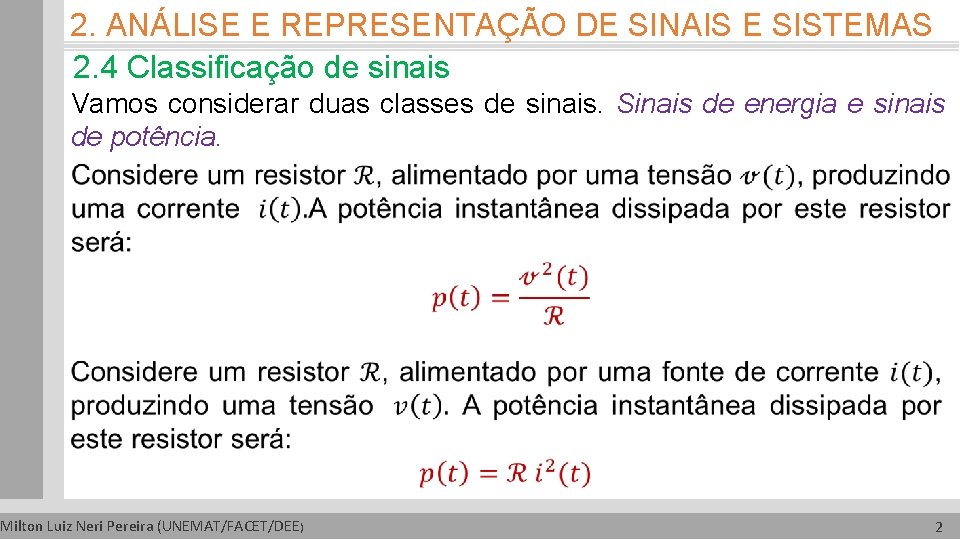

2. ANÁLISE E REPRESENTAÇÃO DE SINAIS E SISTEMAS 2. 4 Classificação de sinais Vamos considerar duas classes de sinais. Sinais de energia e sinais de potência. Milton Luiz Neri Pereira (UNEMAT/FACET/DEE) 2

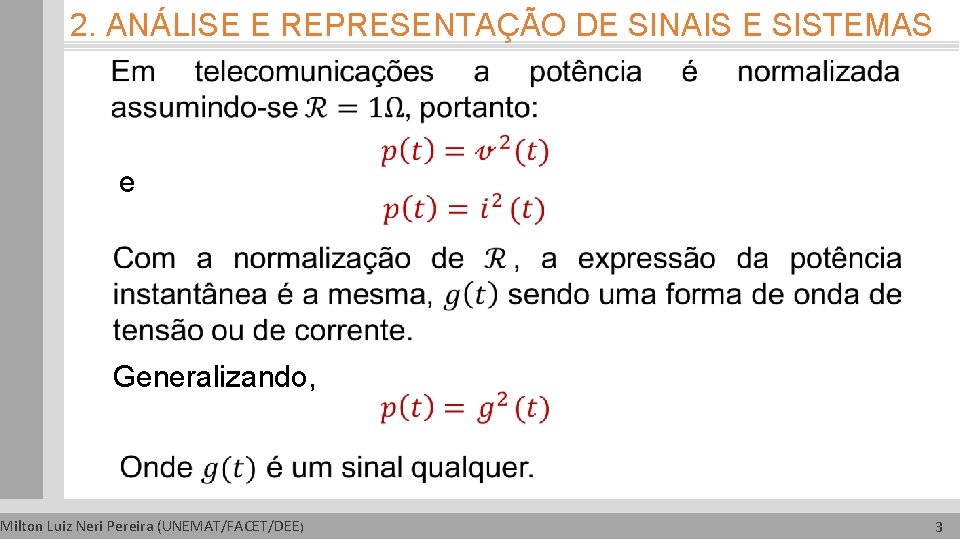

2. ANÁLISE E REPRESENTAÇÃO DE SINAIS E SISTEMAS e Generalizando, Milton Luiz Neri Pereira (UNEMAT/FACET/DEE) 3

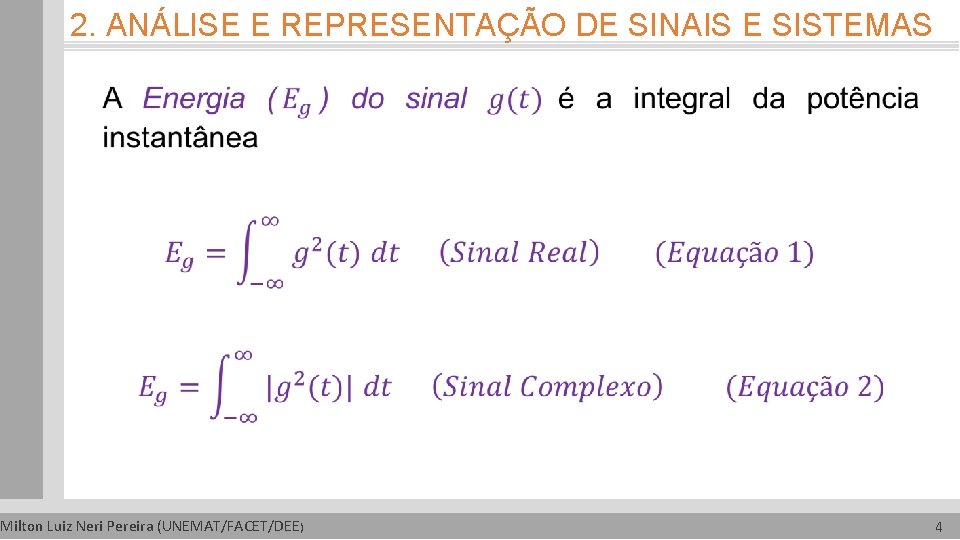

2. ANÁLISE E REPRESENTAÇÃO DE SINAIS E SISTEMAS Milton Luiz Neri Pereira (UNEMAT/FACET/DEE) 4

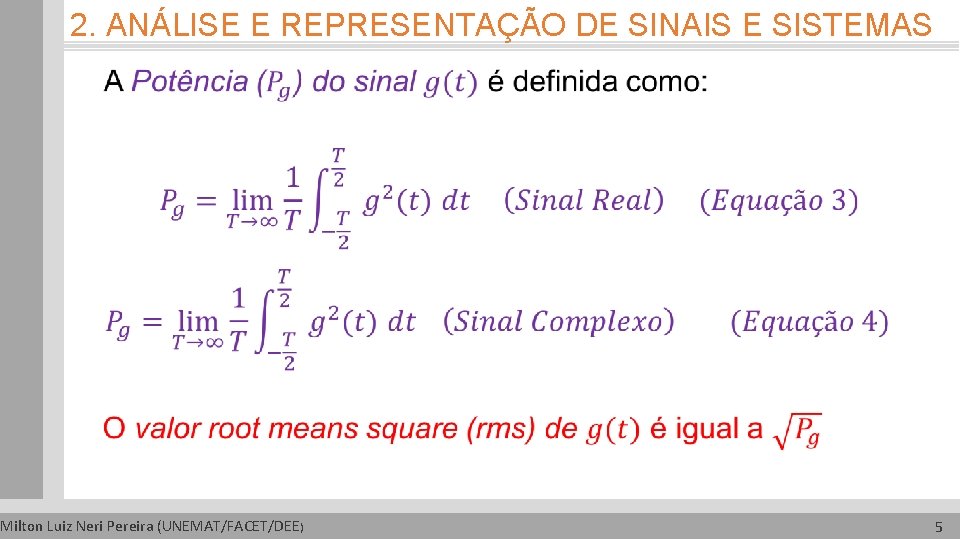

2. ANÁLISE E REPRESENTAÇÃO DE SINAIS E SISTEMAS Milton Luiz Neri Pereira (UNEMAT/FACET/DEE) 5

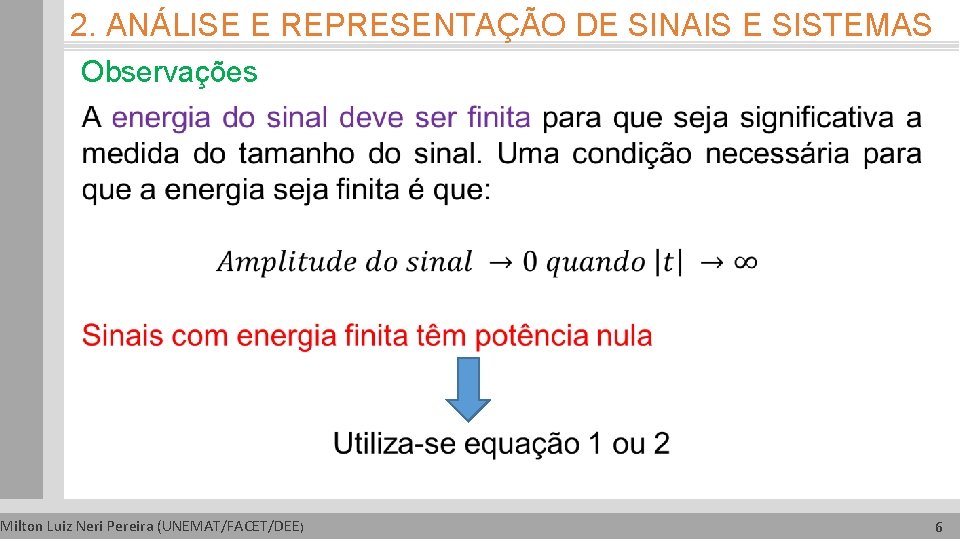

2. ANÁLISE E REPRESENTAÇÃO DE SINAIS E SISTEMAS Observações Milton Luiz Neri Pereira (UNEMAT/FACET/DEE) 6

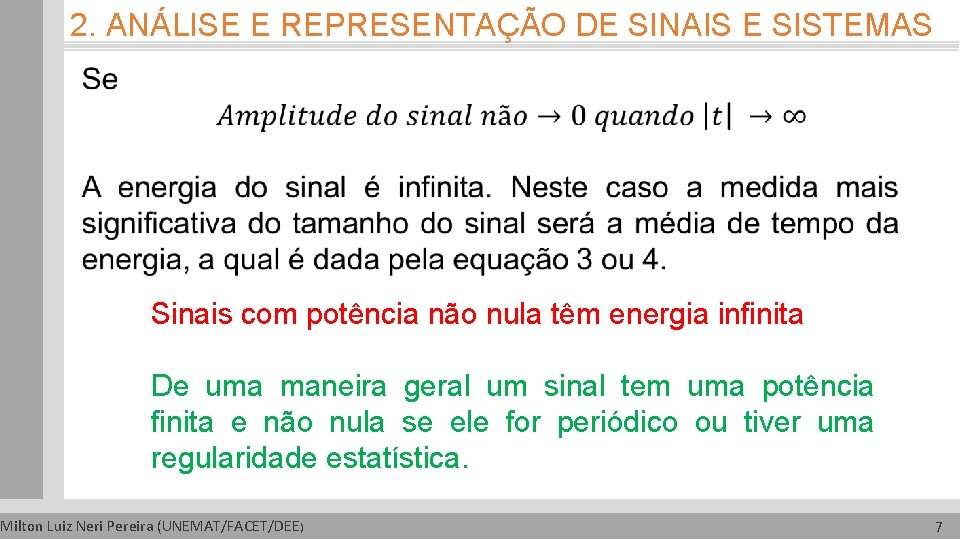

2. ANÁLISE E REPRESENTAÇÃO DE SINAIS E SISTEMAS Sinais com potência não nula têm energia infinita De uma maneira geral um sinal tem uma potência finita e não nula se ele for periódico ou tiver uma regularidade estatística. Milton Luiz Neri Pereira (UNEMAT/FACET/DEE) 7

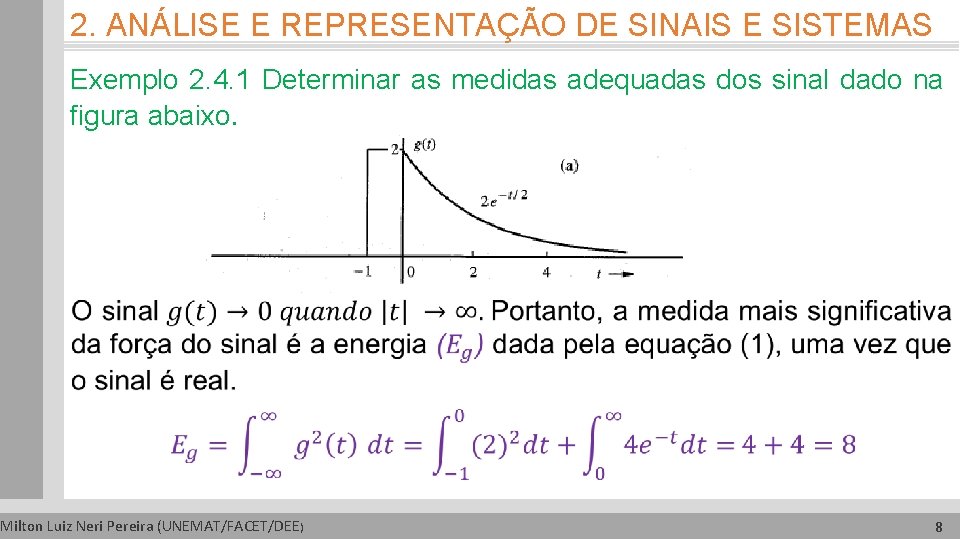

2. ANÁLISE E REPRESENTAÇÃO DE SINAIS E SISTEMAS Exemplo 2. 4. 1 Determinar as medidas adequadas dos sinal dado na figura abaixo. Milton Luiz Neri Pereira (UNEMAT/FACET/DEE) 8

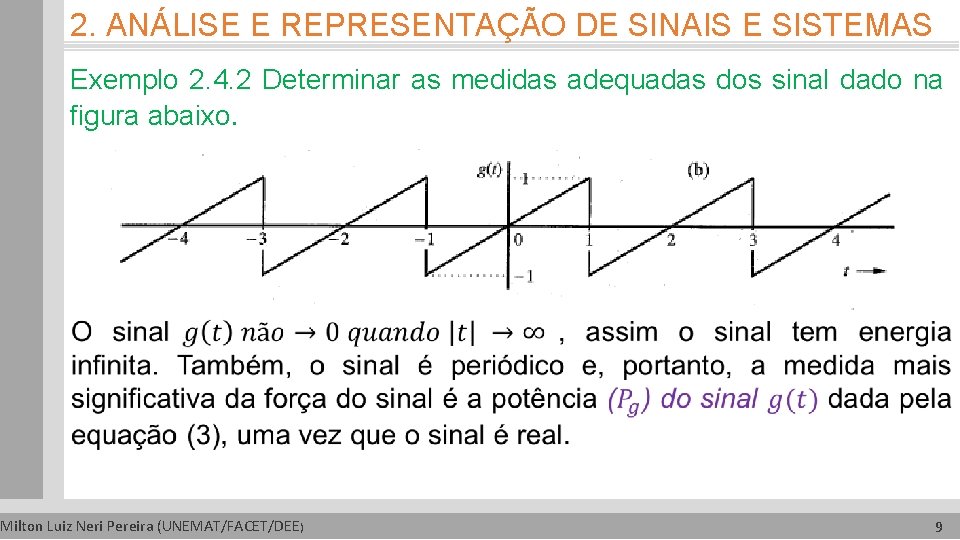

2. ANÁLISE E REPRESENTAÇÃO DE SINAIS E SISTEMAS Exemplo 2. 4. 2 Determinar as medidas adequadas dos sinal dado na figura abaixo. Milton Luiz Neri Pereira (UNEMAT/FACET/DEE) 9

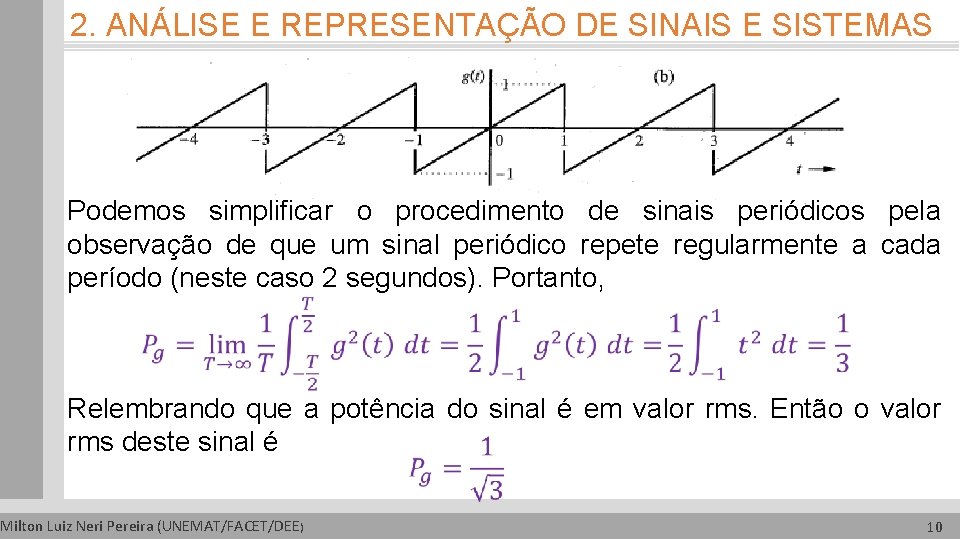

2. ANÁLISE E REPRESENTAÇÃO DE SINAIS E SISTEMAS Podemos simplificar o procedimento de sinais periódicos pela observação de que um sinal periódico repete regularmente a cada período (neste caso 2 segundos). Portanto, Relembrando que a potência do sinal é em valor rms. Então o valor rms deste sinal é Milton Luiz Neri Pereira (UNEMAT/FACET/DEE) 10

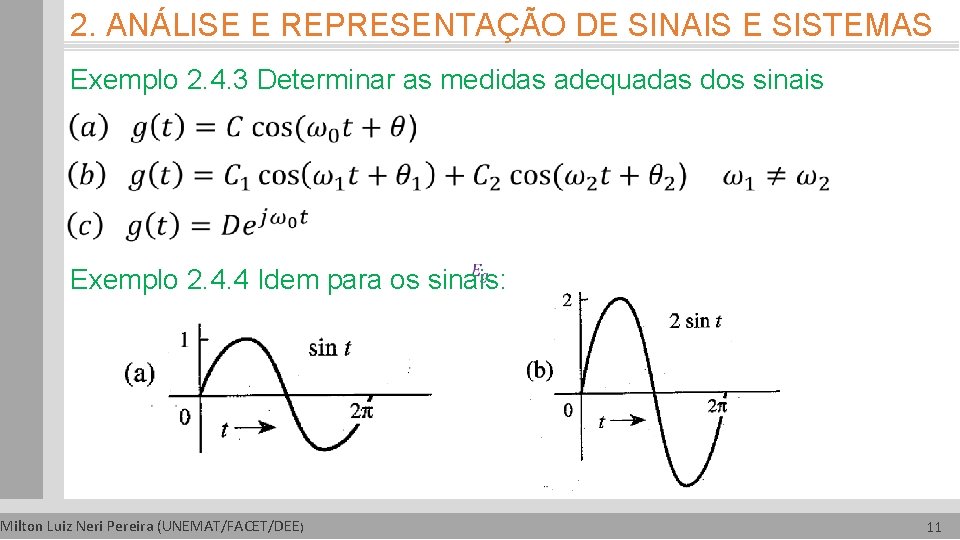

2. ANÁLISE E REPRESENTAÇÃO DE SINAIS E SISTEMAS Exemplo 2. 4. 3 Determinar as medidas adequadas dos sinais Exemplo 2. 4. 4 Idem para os sinais: Milton Luiz Neri Pereira (UNEMAT/FACET/DEE) 11

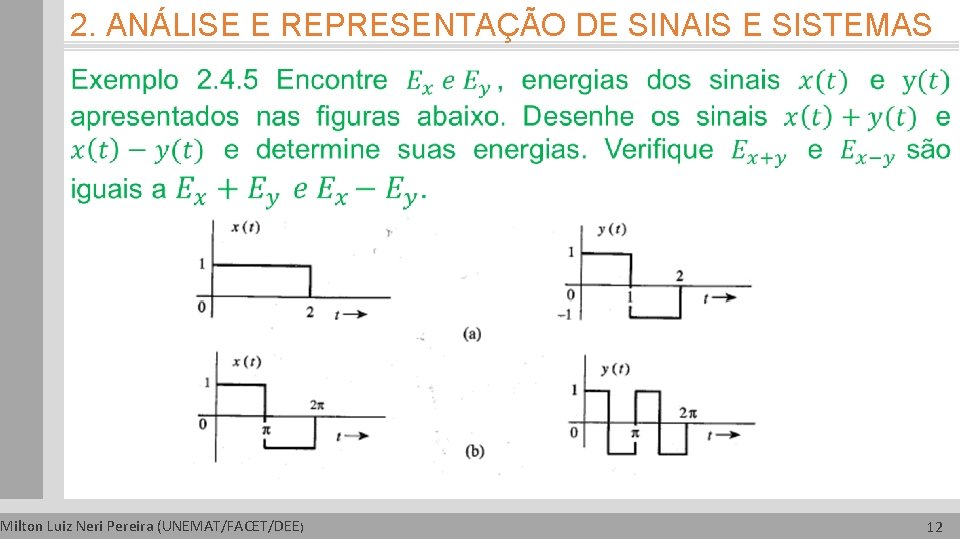

2. ANÁLISE E REPRESENTAÇÃO DE SINAIS E SISTEMAS Milton Luiz Neri Pereira (UNEMAT/FACET/DEE) 12
