FACTORES SELECCIONABLES EN TAC FIELD OF VIEW F

FACTORES SELECCIONABLES EN TAC --- FIELD OF VIEW – F. O. V Campo de medición --- ZOOM o Campo de representación. Se puede obtener de dos maneras: -- ZOOM prospectivo -- ZOOM retrospectivo --- TAMAÑO DE LA MATRIZ --- GROSOR DE CORTE --- TIEMPO DE ROTACIÓN --- KILIVOLTAJE (Kv) y MILIAMPERAJE (m. A)

F. O. V (Field of view) o CAMPO DE MEDICIÓN Es el círculo en el interior del Gantry, cuyos datos son utilizados para la reconstrucción de la imagen. Prepara los detectores necesarios para hacer la medición, y los detectores no utilizados solo están preparados para recibir aire; y si recibieran rayos X daría lugar a artefactos por fuera de campo, (que ya se verán en el capítulo de artefactos). El FOV se mide en mm.

De la imagen obtenida elegimos un zoom de la zona de interés (ROI). El círculo amarillo representa el zoom seleccionado de la zona de interés (ROI), y el círculo rojo representa la imagen obtenida

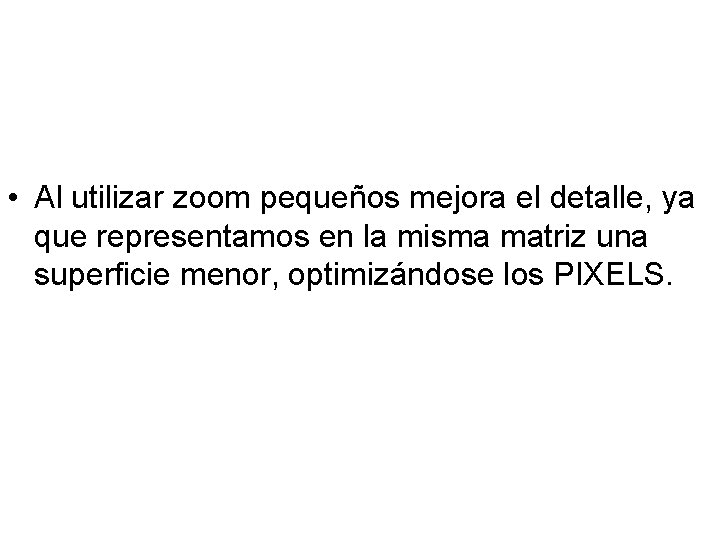

• Al utilizar zoom pequeños mejora el detalle, ya que representamos en la misma matriz una superficie menor, optimizándose los PIXELS.

El zoom o campo de representación, lo podemos obtener de dos maneras: ZOOM prospectivo. Sobre un solo corte efectuado realizamos un zoom de la zona de interés, así que todas las imágenes que obtengamos solo serán de la porción seleccionada en el ROI. Con esta modalidad de zoom, las estructuras o zonas quedan fuera de este campo de representación, no será posible recuperarlas. ZOOM retrospectivo. Una vez obtenidas todas las imágenes de un estudio, podemos seleccionar una zona en particular y reconstruir a posteriori las imágenes de la zona elegida. Para ello no es necesaria la presencia del paciente.

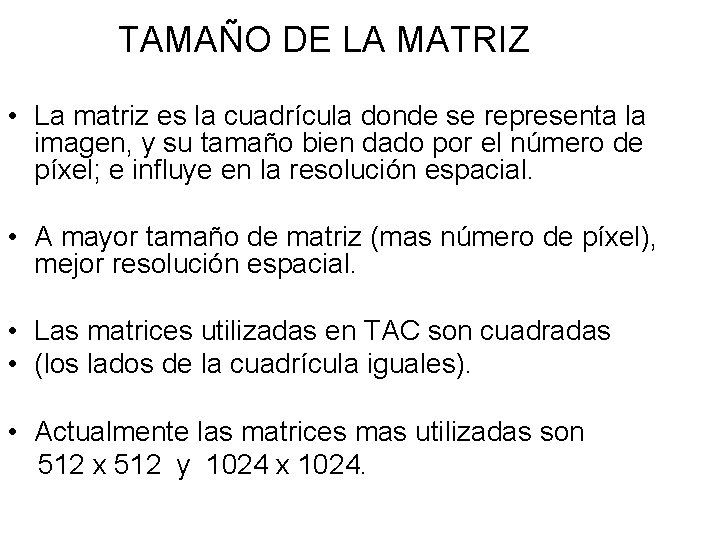

TAMAÑO DE LA MATRIZ • La matriz es la cuadrícula donde se representa la imagen, y su tamaño bien dado por el número de píxel; e influye en la resolución espacial. • A mayor tamaño de matriz (mas número de píxel), mejor resolución espacial. • Las matrices utilizadas en TAC son cuadradas • (los lados de la cuadrícula iguales). • Actualmente las matrices mas utilizadas son 512 x 512 y 1024 x 1024.

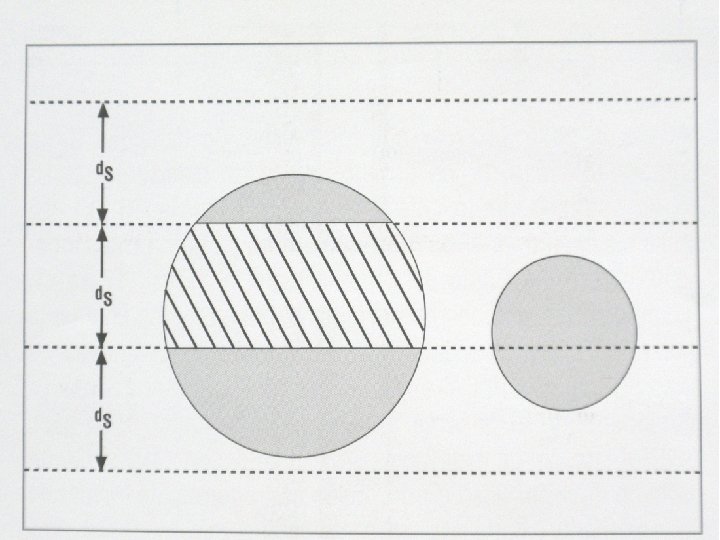

GROSOR DE CORTE • Es la tercera dimensión del VOXEL (la altuta o eje Z) • La variabilidad del grosor del corte depende de la colimación del haz: a mayor colimación menor grosor de corte. • vóxel = tamaño de píxel x grosor del corte. • El grosor del corte influye el la resolución espacial de forma inversa: a menor grosor de corte, menor altura de vóxel, y por tanto menos volumen de vóxel, y mayor resolución espacial • Pero hay que tener en cuenta que al disminuir el grosor de corte aumenta el ruido. • Otro inconveniente es el aumento de cortes para cubrir el mismo volumen, con el consiguiente aumento de la radiación para el paciente.

TIEMPO DE ROTACIÓN • Es el intervalo de tiempo necesario para que el tubo emisor de rayos X complete una vuelta de 360º alrededor del objeto a examen. • La mayoría de equipos actuales trabajan con tiempos de rotación de tubo iguales o inferiores al segundo, llegando incluso a 0, 3 segundos por rotación. • La disminución del tiempo de corte hasta estos valores, ha influido significativamente en el artefacto por movimiento; con gran mejora de la calidad de imagen.

KILOVOLTAJE (Kv) y MILIAMPERAJE (m. A) • En los equipos actuales se suele utilizar un Kv fijo y alto, en torno a los 140 Kv. • El miliamperaje es un factor modificable que podremos variar tanto para reducir dosis, como para reducir ruido. • Estos dos factores son inversamente proporcionales: a mayor m. A, menor ruido. (FOTOPENIA). • Los equipos mas modernos poseen una función conocida como: Modulación de la dosis en tiempo real; que es una adaptación instantánea del m. A, según la zona anatómica a estudiar, proporcionando menor dosis cuando es posible, y mayor dosis cuando fuese necesario. • La utilización de esta función puede reducir la dosis entre un 10% y 50%

DESPLAZAMIENTO DE LA MESA O INTERVALO

FACTOR DESPLAZAMIENTO DE LA MESA, INTERVALO O INDEX PITCH En estudios TC convencionales, con cortes secuenciales, después de cada corte con giro de 360º, se produce un desplazamiento de la mesa, que normalmente coincidirá con el espesor de corte, de manera que los cortes consecutivos serían contiguos. En ocasiones se pueden realizar con intervalo o desplazamiento de la mesa menor que el grosor de corte, para obtener mas información que nos permita mejores reconstrucciones multiplanares, y se dice que los cortes se encuentran solapados. Raras veces se pueden realizar cortes con un intervalo o desplazamiento de mesa superior al grosor de corte, y se dice que los cortes se encuentran separados, dejando zonas intermedias sin escanear.

PITCH • Es un parámetro del TC helicoidal o espiral, donde existe rotación continua del tubo y desplazamiento continuo de la mesa (con el paciente), con una velocidad constante, obteniéndose una proyección helicoidal del paciente, y una adquisición volumétrica de la zona a explorar. • PITCH o “factor de desplazamiento”, es la relación entre el desplazamiento de la mesa (en mm. ) por giro de 360º, y el grosor de corte: desplazamiento de la mesa por giro de 360º (en mm. ) • PITCH = ---------------------------grosor de corte (en mm. )
